Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL

Nombre de la Marca: SMTCL
Número de modelo: HTC40Q
Lugar de origen: Porcelana
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: HTC40Q
palabra clave: Centro de torneado CNC horizontal Longitud de Max.Cutting: 500 mm
Máx. diámetro de corte: 380 mm Máx. nadar dia.sobre la cama: 560 mm
recorrido del eje X: 200 mm recorrido del eje Z: 560 mm
Velocidad del husillo: Se aplicarán las siguientes medidas:
Resaltar

alta precisión

,

rigidez

,

eficiencia y fiabilidad

Descripción del producto

Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 0

Descripción del producto:

SMTCL más vendido de alta precisión rigidez CNC torno horizontal HTC40Q torno CNC
SMTCL actualiza el torno horizontal HTC 40Q CNC,Integrando tecnología, artesanía y diseño, fabricación de precisión y procesos avanzados,El proceso de fabricación se refina en 98 pasos,Los procesos clave están estrictamente controlados, logrando una mayor eficiencia. El torno CNC horizontal de la serie HTC40Q es adecuado para mecanizar varias piezas de eje y disco y puede satisfacer eficazmente la demanda de mecanizado de la canasta de bolas,mandril para automóviles, eje del motor, eje del conductor, eje de los engranajes, colgante de la válvula y otras partes.

Características del producto:

1, Alta eficiencia
◆ Alta velocidad de travesía rápida de dos ejes
◆ Servo de cola dividido
◆ Servotool holder de alta eficiencia
◆ Procesamiento integrado de múltiples secuencias de sub-ejes opcionales
2, Alta precisión
◆ tornillo pre-estirado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de las normas de proceso
◆ Estrictos estándares de inspección
3, Alta rigidez
◆ Cama de hierro fundido de alta calidad y otras piezas clave
◆ Unidad de husillo de gran longitud
◆ Un hueco en el lecho en forma de arco que evita la flexión
◆ Pequeña estructura de husillo

Detalles del producto:

Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 1
Velocidad de movimiento rápida: 30 m/min.
El servomotor está directamente conectado al tornillo de bola a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin lagunas.Los rieles de guía del eje X y Z adoptan rieles de guía de rodadura lineales importados para garantizar una alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 2

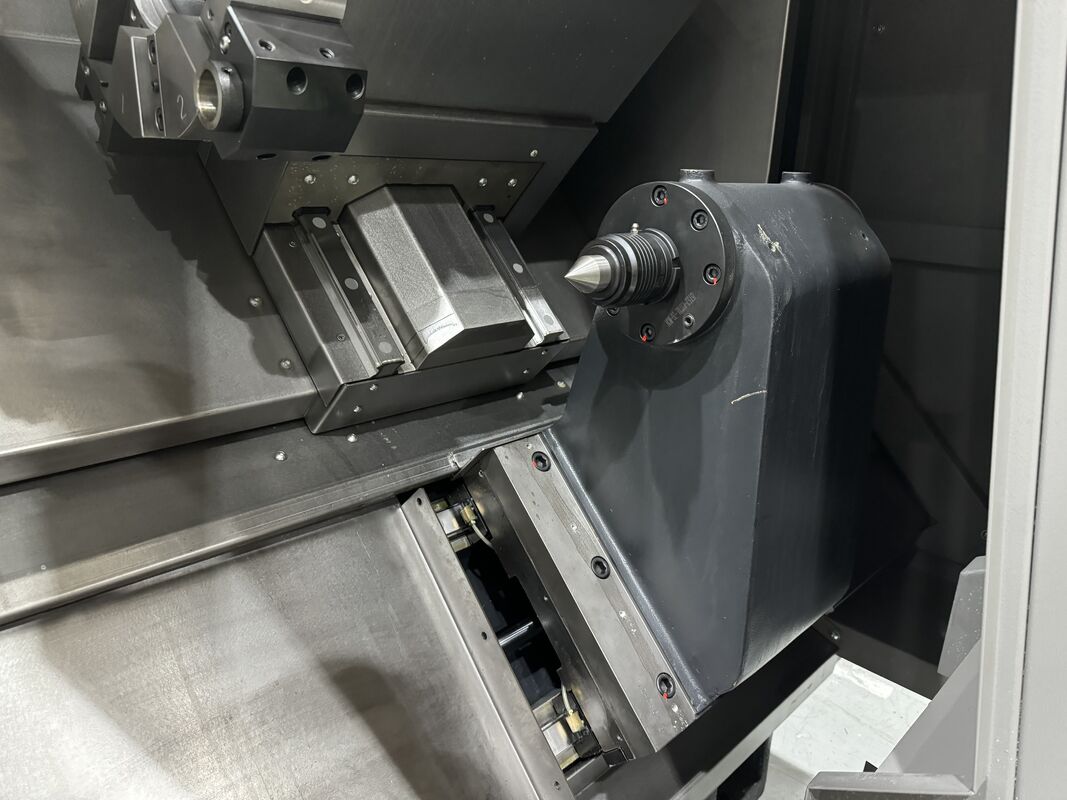

Servo de cola dividida
La parte trasera se puede mover de forma opcional con accionamiento por servo,que puede controlar con precisión y ajustar flexiblemente la velocidad de movimiento de la cola y la fuerza de sujeción de trabajo según los requisitos de procesamiento, que permite que el material de cola se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apretamiento.mejorar la producción
El sistema de mantenimiento de los motores de alta velocidad es más eficiente y más eficiente, ya que adopta una parte superior y inferior dividida de la cola, que facilita el ajuste de la precisión y mejora la eficiencia del mantenimiento.
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 3
Construcción doble fija pretensa
El eje X desarrolla una doble estructura de soporte fija y utiliza un tornillo preestirado para compensar eficazmente la deformación preestirada y el aumento de la temperatura.Trabaja con una estructura de sellado especial para reducir el aumento de la temperatura del tornillo, logrando así una alta precisión y alta precisión de la estabilidad de alimentación de la máquina herramienta
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 4
Configuración del eje Y
La configuración opcional del eje Y, combinada con la torreta impulsada por BMT, la estructura del eje C de alta precisión y una variedad de portaherramientas motorizadas, pueden realizar un procesamiento de superficie complejo con una sola instalación.
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 5
Tornos de bolas de alta precisión
Utiliza un tornillo importado de alta calidad de grado C3 y un carril de guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 6
Sillín antidoblaje
El tramo del carril de guía está razonablemente ampliado, la estructura del sistema de movimiento está optimizada,El cuerpo principal de la silla está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes..
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 7

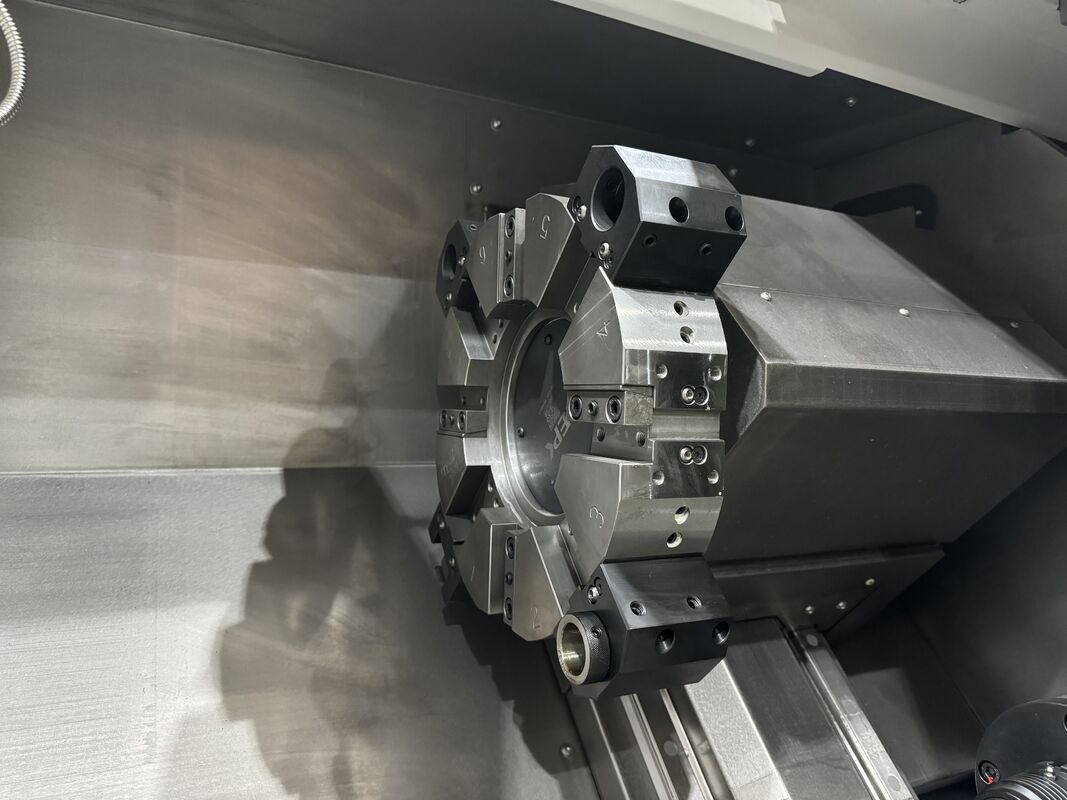

Torreta con servoacción eficiente
Interfaz estándar BMT, conexión de alta rigidez; la herramienta es accionada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas;el motor de accionamiento está montado en el lado y tiene una estructura compacta;Está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y perforación de alta eficiencia.
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 8
Contenedor interno de herramientas de refrigeración
Portador de herramienta de enfriamiento interno opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de las virutas durante el mecanizado del agujero interno y garantizar la calidad del procesamiento
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 9
Capacidad de fresado de herramientas accionadas
Material de la pieza: HT200
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Capacidad de perforación con herramienta accionada
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua


Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 10

Parámetros del producto:
Proyecto
Unidad
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
El HTC40H(Q)/1000
Max, cortando el dia.
En el caso de los
F380
F380
Duración máxima de corte
En el caso de los
500
1000
Max. nadando por encima de la cama
En el caso de los
Frase de la Comisión:
Frase de la Comisión:
Max. nadando dia. en el tobogán
En el caso de los
Φ350
Φ350
El eje
Modelo de nariz de husillo

A2 a 6
A2 a 6
Diámetro interno del rodamiento delantero.
En el caso de los
100
100
Conicidad del husillo y tamaño del orificio

1:20;Φ70
1:20;Φ70
Diagrama del orificio del husillo

Frm 65
Frm 65
Max. Es el día.
En el caso de los
Frente a la luz
Frente a la luz
El dia de chuck estándar.
pulgadas
8
8
Rango de velocidad del husillo
r/min
4500
4500
Torque nominal del husillo
N · m
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Variación de la velocidad
N · m
245 ((576 r/min)
245 ((576 r/min)
Potencia de salida del motor principal continua / 15 min.
En kW
¿Qué es el amor?
¿Qué es el amor?
Eje X/Z
Movimiento rápido del eje X/Z
el número de unidades
30
30
Viaje en el eje X
En el caso de los
200
200
Viaje en el eje Z
En el caso de los
560
1050
Las aves de corral



Viajes de ganado de cola
En el caso de los
500
920
Método de conducción de la cola

Acción hidráulica
Acción hidráulica
Conicidad de la cola conicidad del orificio
El Morse
MT-5
MT-5
Torreta
Tipo de torreta

Torreta de servicio horizontal de 8 estaciones
Torreta de servicio horizontal de 8 estaciones
Altura del centro
En el caso de los
100
100
Precisión de posicionamiento repetido de la indicación de la torreta
- ¿ Qué pasa?
± 16
± 16
Si pudiera elegir una herramienta cerca

- ¿ Qué?
- ¿ Qué?
Las demás
Distancia entre el centro del husillo y el suelo
En el caso de los
1015
1015
Peso neto de la máquina herramienta
En kg
4200
4750
Capacidad eléctrica total
KVA
27
27
Dimensiones generales ((LxWxH)
En el caso de los
2750 × 1890 × 1900
3620 × 1890 × 1900
Nota: Los parámetros indicados en el cuadro son únicamente de referencia.
Configuración estándar:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Esfíntel tipo manga
4"Cilindro de aceite de chuck hueco"
5,8 estaciones de servo-herramienta
Configuración opcional:
1El sistema de Siemens
2"Medio de ajuste de herramientas"
3,12 estaciones de servo-herramienta
4"Medida de la pieza de trabajo
5"Carrero de herramientas eléctricas"
6"Recolector de niebla de aceite
7Unidad de eliminación de las virutas traseras
8Detección de daños en herramientas
9Puerta neumática
Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Torno Horizontal CNC de Alta Precisión y Rigidez HTC40Q de Mayor Venta de SMTCL 11
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!

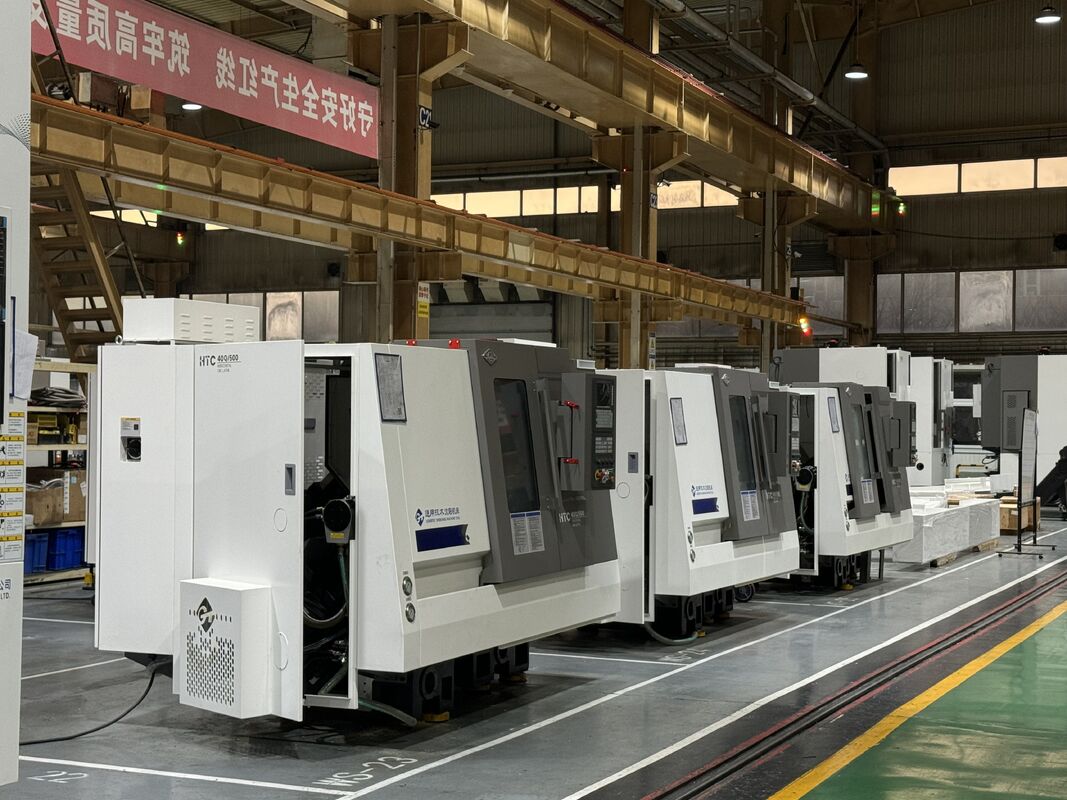

Nuestra fábrica:
