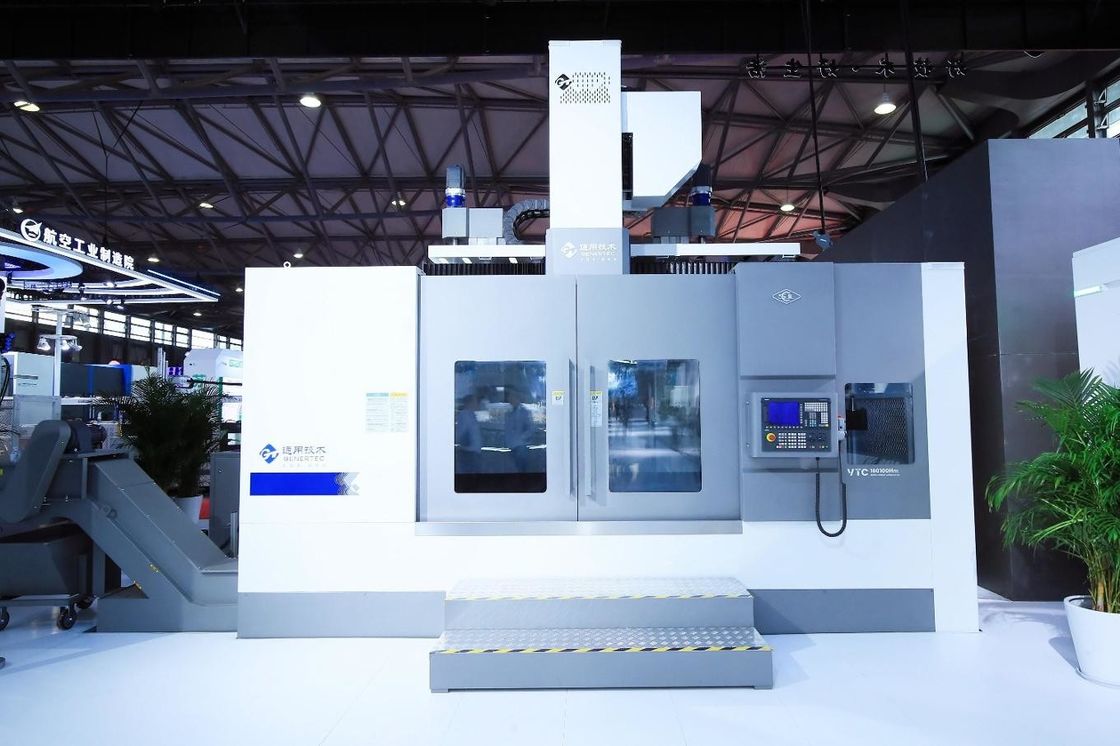

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva

Nombre de la Marca: SMTCL
Número de modelo: VTC 250140H: las condiciones de las condiciones de trabajo
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Torno resistente servo del CNC de la CA

Torno resistente del CNC CK5225

Máquina de torneado vertical del torno de C5225T

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: VTC 250140H: las condiciones de las condiciones de trabajo
palabra clave: Tornos verticales CNC pesados Diámetro del banco de trabajo: Φ2500
Diámetro máximo del columpio: Φ3000 Diámetro de corte máximo: Φ2800
Altura máxima de la pieza de trabajo: 2000
Resaltar

Nuevo rodamiento de energía CNC torno vertical

,

VTC250140H Torno vertical de CNC

,

Tornos CNC verticales pesados

Descripción del producto

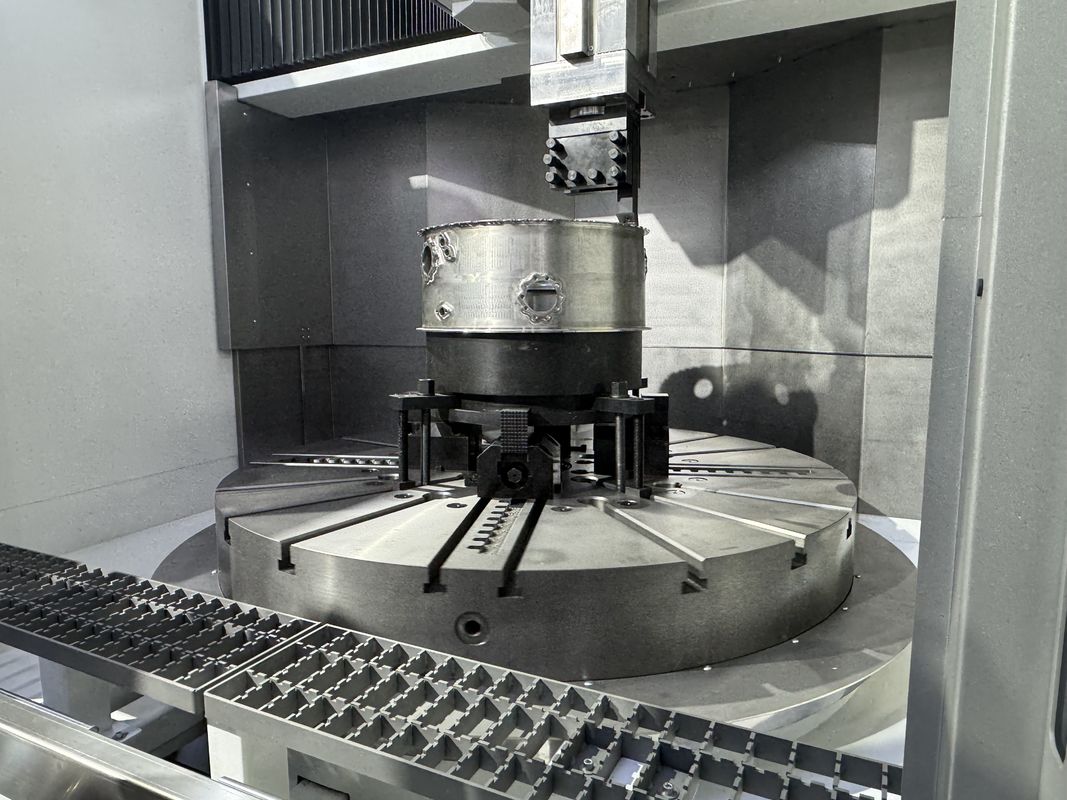

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 0

Descripción del producto:

VTC 250140H Torno vertical CNC muy pesado
Shenyang Machine Tool VTC250140H es un centro de mecanizado compuesto de torneado y fresado vertical de alto rendimiento.Equipado con un sistema de control numérico avanzadoEste equipo tiene una carrera de procesamiento grande y puede satisfacer las necesidades de procesamiento de varias piezas de trabajo grandes.La velocidad del husillo es alta y la capacidad de corte es fuerte. Puede realizar mecanizado de múltiples procesos como fresado y torneado de alta eficiencia. Ampliamente utilizado en campos como fabricación de maquinaria y aeroespacial,proporciona una fuerte garantía para que las empresas mejoren la eficiencia de producción y la calidad de los productosEs un equipo de procesamiento de gama alta confiable.

Características del producto:

1, alta rigidez

◆ Estructura de fundición muy rígida

◆ Estructura de cuerda muy rígida

◆ Construcción de rieles rígidos y duros

◆ Estructura del huésped muy rígida

2,Alta precisión y alta eficiencia

◆ Mecanismo de transmisión de alta precisión

◆ Mecanismo de indexación de doble huso

◆ Sistema automático de cambio de herramientas

3, Alta estabilidad

◆ Disposición simétrica

◆ estructura de elevación de doble tracción de vigas

◆ rodamiento de rodillos cruzados

4"La ventaja de la estructura de la máquina

◆ Torsión y fresado modulares

◆ ventaja de la disposición

◆ ventaja de control

Detalles del producto:

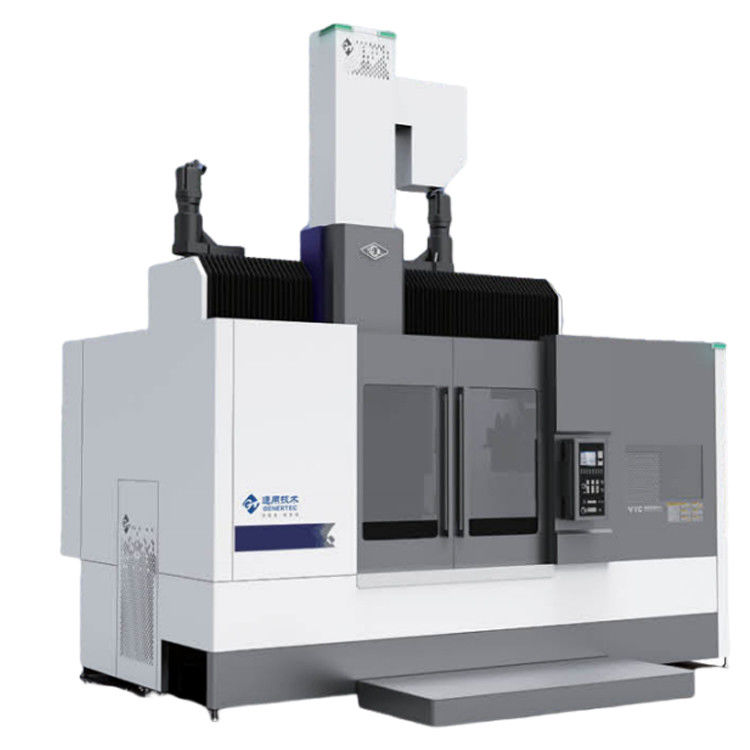

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 1

Estructura de fundición de alta rigidez

Las piezas fundidas de la serie VTC están hechas de moldeado integrado de estructura de hierro fundido de caja, después de un tratamiento térmico para liberar la tensión interna, diseño de refuerzo grueso, centro de gravedad bajo, buena absorción de golpes,La superficie de las articulaciones importantes son el tratamiento especial de raspado, para garantizar que en el corte pesado todavía puede adherirse a la precisión y la estabilidad de la máquina herramienta.

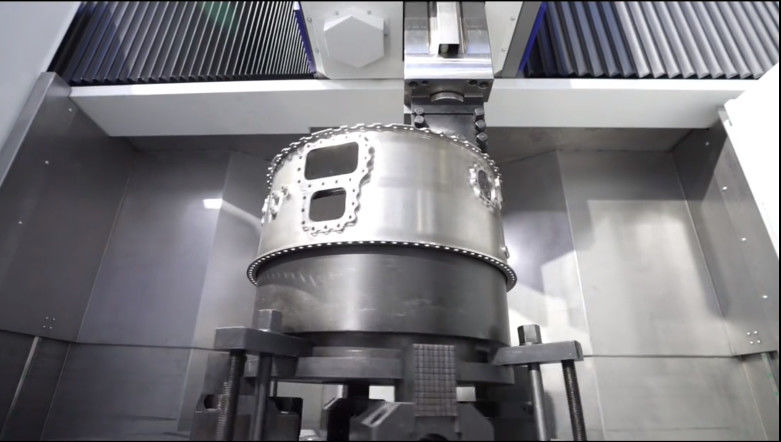

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 2

Estructura de cuerda de alta rigidez

El carnero es una estructura de acero forjado, la superficie se apaga, la abrazadera de corte se tensa con la tecla T, el extremo inferior se coloca con el disco dental, y la superficie de la articulación de la pista se raspa,con alta precisión de posicionamientoAl mismo tiempo, la sección transversal del cuerpo del carnero se incrementa en un 44% en comparación con la generación anterior.

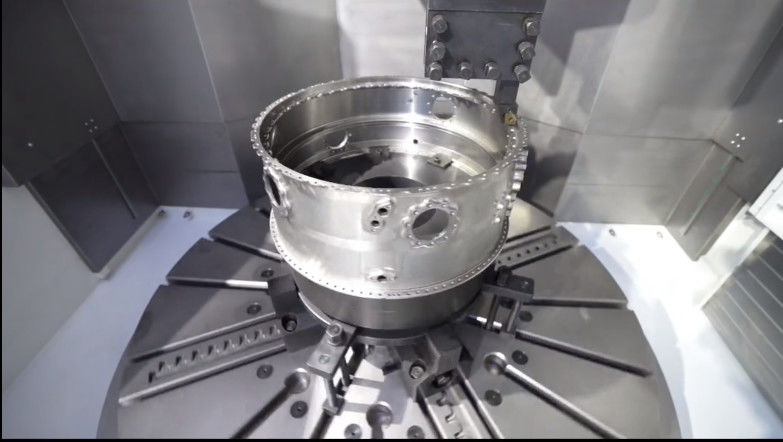

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 3

Estructura de rieles duros de alta rigidez

Los dos ejes adoptan una estructura de rieles duros de alta rigidez, la superficie de la vía está tratada profesionalmente y unida con placa de desgaste de bajo coeficiente de fricción, fuerte rigidez, buena retención de precisión,con una excelente capacidad de corte, más adecuado para el corte de trabajo pesado.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 4

Estructura de anfitrión de alta rigidez

La estructura principal está diseñada principalmente para los requisitos de alta rigidez y de procesamiento de cargas pesadas.El espesor de la columna y el tramo del carril de guía se aumentan para fortalecer la rigidez del soporteLa palanca inferior del macho puede resistir eficazmente el par de corte y mejorar la estabilidad del mecanizado.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 5



Modularización de torneado y fresado
Con una configuración integrada de molienda por giro, la estructura del monopatín es compatible con la estructura de ram giratorio y la estructura de ram giratorio, fácil de reemplazar y fuerte modularidad.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 6

Ventaja del diseño

Diseño de estructura modular, puede elegir una sola ram y doble ram, aumentar la eficiencia de procesamiento.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 7



Mecanismo de transmisión de alta precisión
La unidad principal se actualiza desde la unidad de cinta a la transmisión de engranajes, lo que puede proporcionar una segmentación precisa y una precisión de posicionamiento, con función compuesta de molienda giratoria, alta estabilidad,y el diseño interno del dispositivo de enfriamiento a temperatura constante del husillo para evitar el movimiento axial causado por un cambio excesivo de temperatura.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 8



Mecanismo de indexación de doble huso
El accionamiento principal de la mesa utiliza dos motores principales para conducir la rotación de la mesa.para que el movimiento de indicación del mecanizado más estable y preciso, para lograr la función de control de la velocidad de giro y la función anti-reacción del eje C, para lograr un alto nivel de calidad de la superficie.
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 9

Sistema automático de cambio de herramientas

Almacenamiento de herramientas de disco colgante, de acuerdo con las necesidades de procesamiento del usuario, para lograr un cambio rápido de herramientas automáticas, acortar el tiempo auxiliar de procesamiento, mejorar la eficiencia de producción.Una variedad de clips de torsión de herramientas están disponibles a través de cabeza en T y sujeción.

Parámetros del producto:

Es una cosa
Unidad
VTC 250140H: las condiciones de las condiciones de trabajo
Diámetro del banco de trabajo
En el caso de los
Φ2500
Diámetro máximo del balanceo
En el caso de los
Φ3000
Diámetro de corte máximo
En el caso de los
Φ2800
Altura máxima de la pieza de trabajo
En el caso de los
2000
Torque máximo del banco de trabajo
N.m.
69000
Velocidad máxima del banco de trabajo
r/min
120
Potencia nominal del motor principal
El peso
58
Ram.


Tamaño de la sección del cuerpo del carnero
¿Qué es eso?
280×280
Rayo de luz


Movimiento de elevación del haz
En el caso de los
1400
Ejes X/Z


Viaje en el eje X
En el caso de los
-50- +1540
Viaje en el eje Z
En el caso de los
1400
Velocidad de travesía rápida del eje X
el número de unidades
10
Velocidad de travesía rápida del eje Z
el número de unidades
8
Contenedor de herramientas


Dimensiones de las barras de las herramientas de giro
En el caso de los
40 × 40
Precisión de posicionamiento


Eje X
Muestra de las condiciones de funcionamiento
0.025
Eje Z
Muestra de las condiciones de funcionamiento
0.025
Precisión de posicionamiento repetida


Eje X
En el caso de los
0.01
Eje Z
En el caso de los
0.01
Peso de la máquina
En kg
60500
Configuración estándar
Configuración selectiva
Sistema 828D de Siemens
Sistema Fanuc
Equipo de lubricación
Columna levantada
Caja de fichas
Recolector de niebla de aceite
Equipo hidráulico
Detección de herramientas
Cuatro mandíbulas manuales
Escala de rejilla
Placa de seguridad
Busca de empleo
Chips para el lavado lateral
Tanque de agua de alta presión
Luz tricolor
Puertas neumáticas
Proyector de pistola de agua
Limpiador de astillas
Rodamientos de rodillos cruzados
Separación aceite-agua
Cerradura de la puerta
El eje magnético
Refrigerador de aceite
Revista de herramientas
Protección semicerrada
Defensa completa.

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 10
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva 11

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
