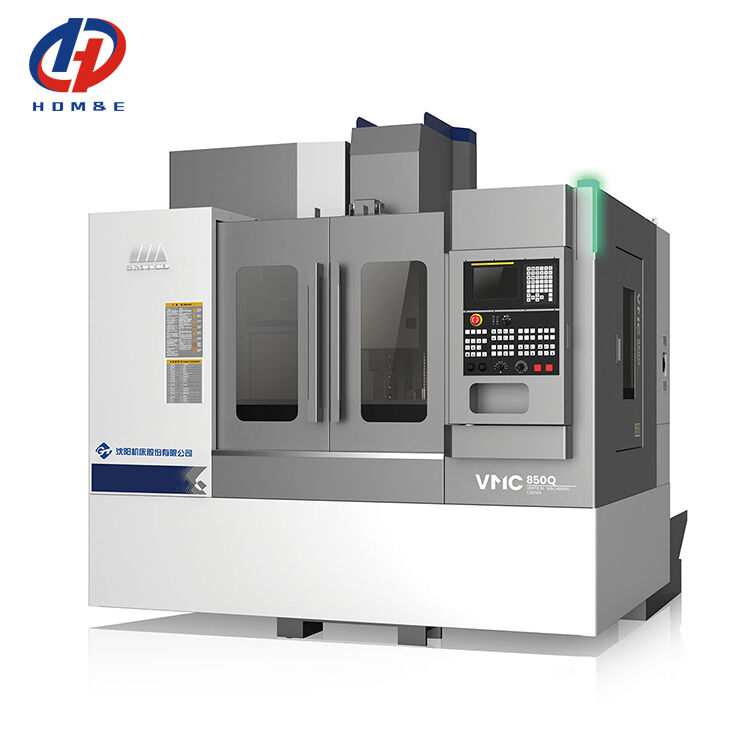

SMTCL FANUC 10000rpm Y eje de viaje 550mm VMC850Q 4 Ejes Centro de mecanizado vertical con plato giratorio
Detalles del producto
| Tipo:: | Vertical | Sistema de control CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocidad de alimentación (mm/min):: | 1 - 10000 mm/min. | Acreción de posicionamiento (mm) u:: | 0.006 |
| Repetibilidad (X/Y/Z) (mm):: | 0.004 | Potencia del motor del husillo (kW):: | 15/11 |
| Capacidad del almacén de herramientas:: | 24 | Tamaño de la mesa (L×W): | 1000x500 mm |
| Nombre de marca:: | SYMG, SMTCL | recorrido del eje X: | 850 mm |
| recorrido del eje Y: | 550 mm | recorrido del eje Z: | 540 mm |
| Resaltar |
FANUC 10000 rpm,Víaje del eje Y 550 mm,Centro de mecanizado vertical de 4 ejes con plataforma giratoria |
||
Descripción del producto
Evaluación de terceros: nivel de rendimiento líder
Principales parámetros técnicos
| Artículo | Unidad | VMC850Q-A | |
|---|---|---|---|
| Capacidad | recorrido del eje X | milímetros | 850 |
| recorrido del eje Y | milímetros | 550 | |
| recorrido del eje Z | milímetros | 540 | |
| Nariz del husillo a la superficie de la mesa | milímetros | 120-660 | |
| Nariz del husillo a la superficie de la columna | milímetros | 640 | |
| Mesa de trabajo | Tamaño de la mesa (largo x ancho) | milímetros | 1000×500 |
| Carga máxima sobre la mesa. | kilos | 600 | |
| Tamaño de ranura en T | milímetros | 18×5 | |
| Huso | Velocidad del husillo | rpm | 10000 |
| Cono del husillo/vástago del husillo | milímetros | Cono 7/24 | |
| BT40 | |||
| Motor de husillo | kilovatios | 15/11 | |
| Par de salida máximo | Nuevo Méjico | 52,5/95,5 | |
| Tipo de accionamiento del husillo | Correa dentada sincrónica | ||
| Tasa de alimentación | avance rápido X,Y,Z | mm/min | 48/48/48 |
| Velocidad máxima de avance de corte | mm/min | 20 | |
| ATC | Capacidad de almacenamiento de herramientas | ordenador personal | Tipo de brazo 24 |
| Diámetro máximo de herramienta | milímetros | 150(80) | |
| Longitud máxima de la herramienta | milímetros | 300 | |
| Tiempo de cambio de herramienta (TT) | segundo | 2.5 | |
| Exactitud | Precisión de posicionamiento X/Y/Z | milímetros | 0,008/0,006/0,006 |
| Posicionamiento de repetibilidad X/Y/Z | milímetros | 0,005/0,004/0,004 | |
| Otros | Dimensiones totales (largo x ancho x alto) | milímetros | 2940×3450×3050 |
| Peso neto de la máquina | kilos | 5100 | |
| Requisito de energía total | Kva | 18 | |
- Sistema de control FANUC OI-MF TIPO(5)β
- Husillo de 10000 RPM, conectado por correa
- Cargador de herramientas manipulador de 24 discos.
- Tanque de agua + chip de lavado de cama
- Pistola de aire limpio, luz de trabajo, luz de advertencia
- Sistema Fanuc Oi-MF TAPE(l)β
- Sistema Fanuc Oi-MF TAPE(l)α
- Sistema CNC Siemens 828D

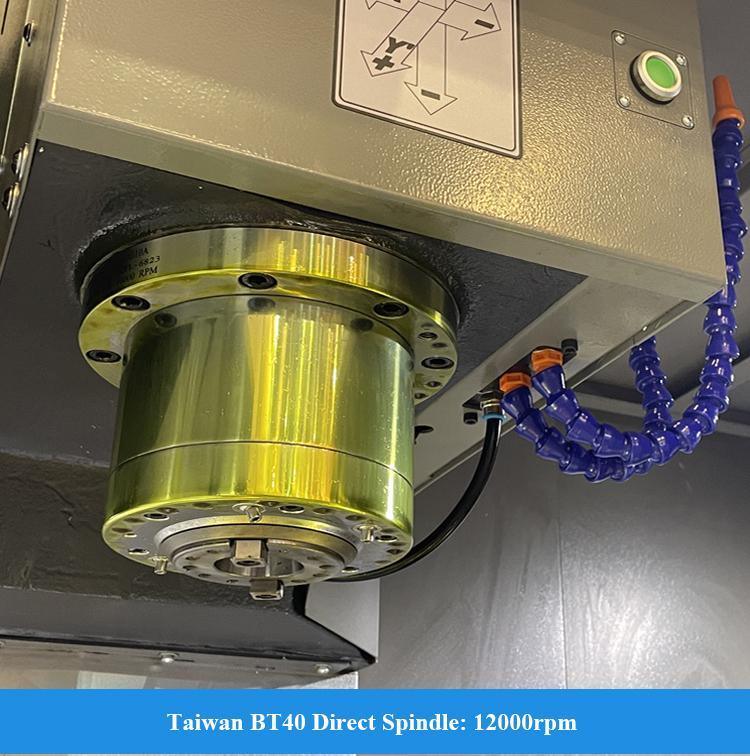

- Husillo mecánico de conexión directa de 12000 RPM.
- 16000 RPM, husillo motorizado 24000
- plato giratorio de 4to eje
- Enfriamiento interior 2MPa, 3MPa,5MPa,7MPa
- Separador de agua y aceite

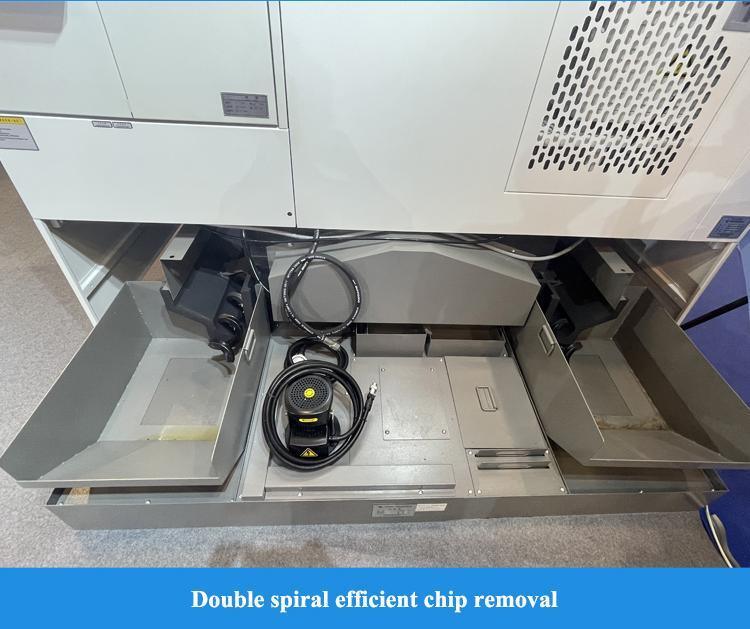

- Eliminador de virutas de cadena
- pistola de agua limpia
- Inspección de herramientas y piezas de trabajo.
- puerta automática
- Cerradura de puerta de seguridad
- Armario eléctrico y aire acondicionado.
La precisión de la máquina implementa el estándar de aceptación GB/T18400.2-2010 Estándar de aceptación para precisión de posicionamiento de máquinas herramienta y precisión de posicionamiento repetido GB/T18400.4-2010
| Artículos de inspección | Estándar de fábrica | |
|---|---|---|
| Precisión de mecanizado | IT6 | |
| Precisión de posicionamiento | Eje X (mm) | 0.008 |
| Eje Y (mm) | 0.006 | |
| Eje Z (mm) | 0.006 | |
| Precisión de posicionamiento repetido | Eje X (mm) | 0.005 |
| Eje Y (mm) | 0.004 | |
| Eje Z (mm) | 0.004 | |
Configuración principal de la máquina herramienta y lista de piezas compradas.
| Artículo | Presupuesto | Marca | Observaciones |
|---|---|---|---|

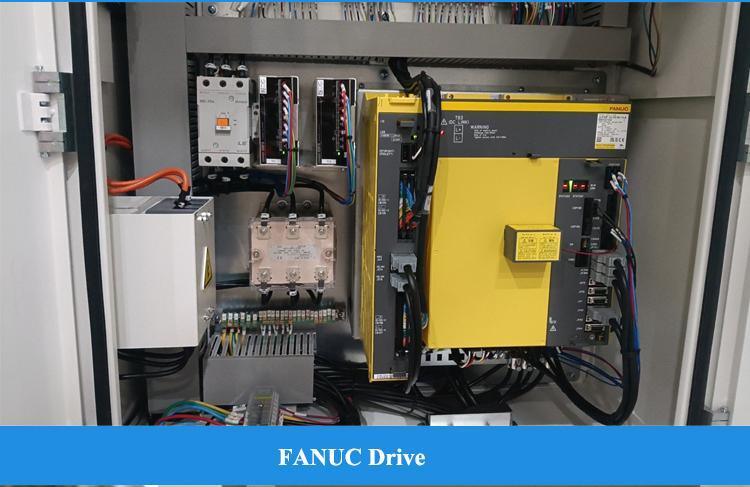

| sistema CNC | FANUC Oi-MF TIPO PLUS(5) | FANUC | |
| motor principal | βiI 8/12000-B | FANUC | |
| motor del eje x | βiSc 12/3000-B | FANUC | |
| motor del eje Y | βiSc 12/3000-B | FANUC | |
| motor del eje Z | βiS 22B/3000-B | FANUC | |
| Cojinete de tornillo del eje X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cojinete de tornillo del eje Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Rodamiento de tornillo del eje Z | 30×62×15 | NSK/FAG/NACHI/NTN | |

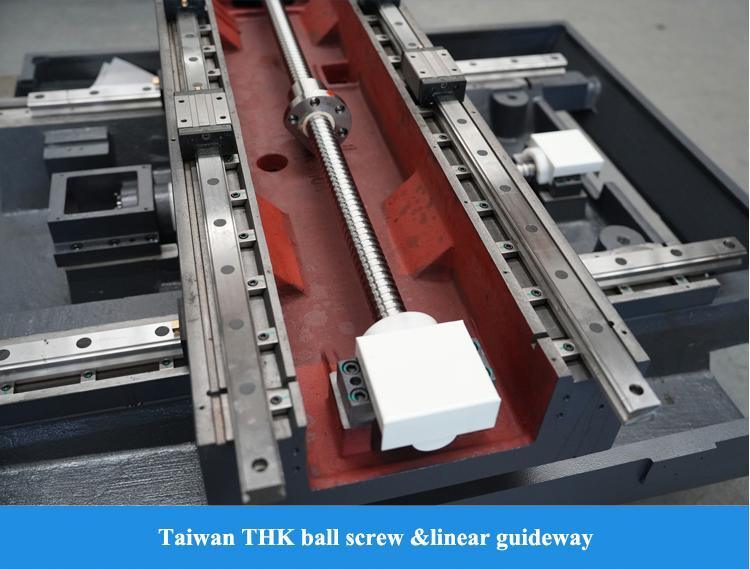

| Husillo de bolas del eje X | φ40×16,C3 | THK/PMI/HIWN | |
| Husillo de bolas del eje Y | φ40×16,C3 | THK/PMI/HIWN | |
| Husillo de bolas del eje Z | φ40×16,C3 | THK/PMI/HIWN | |
| Guía del eje X | 35 | THK/REXROTH/PMI/HIWN | |
| Guía del eje Y | 45 | THK/REXROTH/PMI/HIWN | |
| Guía del eje Z | 45 | THK/REXROTH/PMI/HIWN |
- Sentido de máxima calidad, las solicitudes de los clientes son lo primero.
- 30 años + historia de I+D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño.
- Sistema de suministro estable y maduro
- Jóvenes ingenieros y ventas activos para servicios instantáneos (24 horas en línea)
- Actualización del mecanismo según ergonomía y fácil mantenimiento.
- Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Disponemos de más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. Aquí nacieron los primeros tornos, taladradoras y mandrinadoras. Ha sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nuevas energías, maquinaria de construcción, barcos, válvulas de bombas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Asumimos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Somos una empresa fabricante.
Nos especializamos en todo tipo de máquinas, como torno CNC, fresadora CNC, centro de mecanizado vertical, torno convencional, taladradora, taladradora radial, etc.
Sí, proporcionamos soluciones CNC inteligentes a nuestros clientes para aumentar la eficiencia.
Suministraremos un reemplazo de las piezas que resulten defectuosas por un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
Pr-ventas: Soluciones, planificación y diseño personalizados; Servicio personalizado
Postventa: servicio en línea los 7 días, las 24 horas, guía remota de instalación, acoplamiento con el sistema de software del cliente
Los productos provenientes del desarrollo, diseño, fabricación, montaje de todo el proceso productivo son
realizado entre plantas con una cadena productiva completa que es su garantía más fiable.
Podemos suministrar este tipo de servicio. Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el cronograma del comprador. Todos estos se pueden cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para gestionar la visa y la preparación de la instalación antes de viajar al extranjero.
T/T 30% de pago inicial al realizar el pedido, 70% de pago restante antes del envío. carta de crédito irrevocable a la vista
