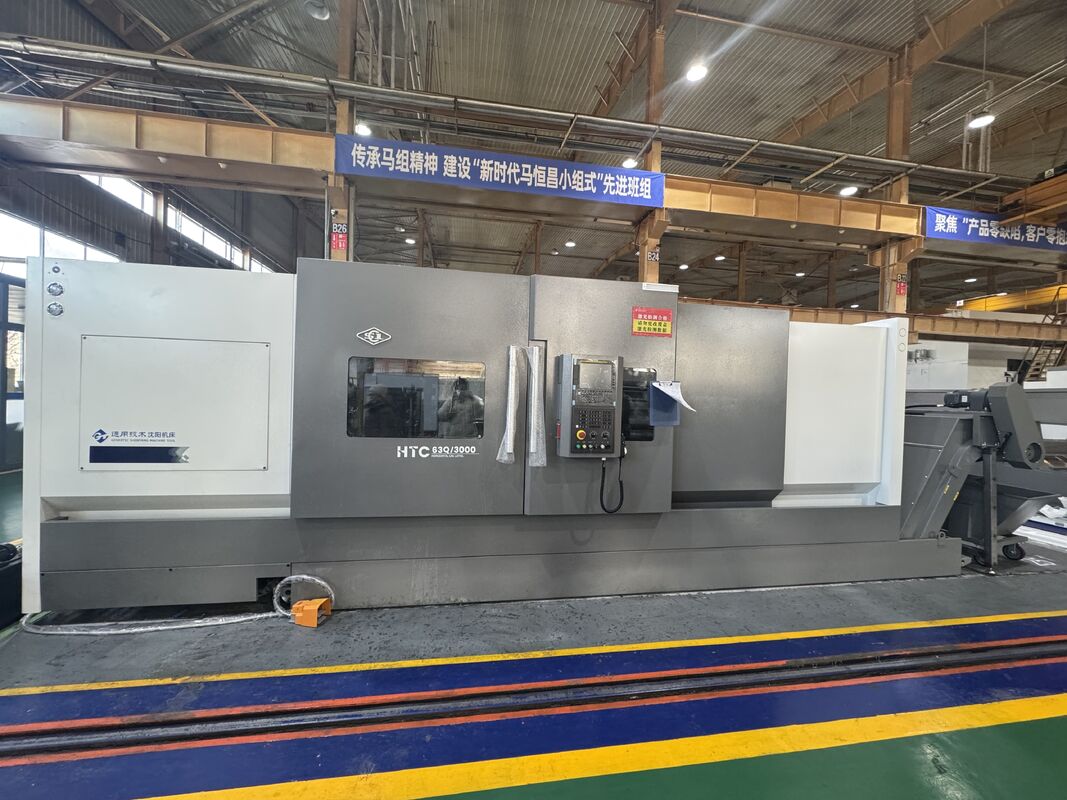

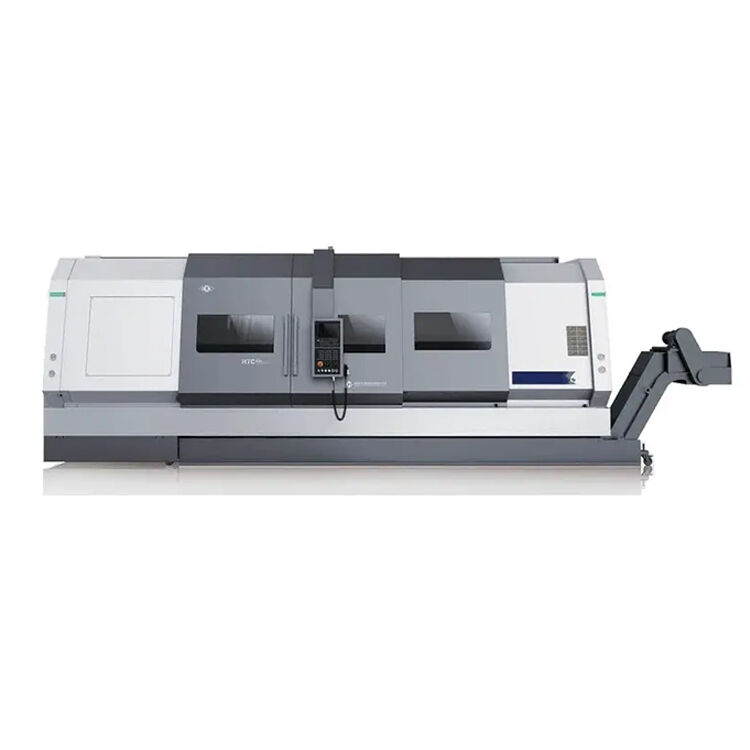

Name: SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: Htc63q
Availability: InStock

Hogar > productos > Máquinas del torno del CNC >

SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC

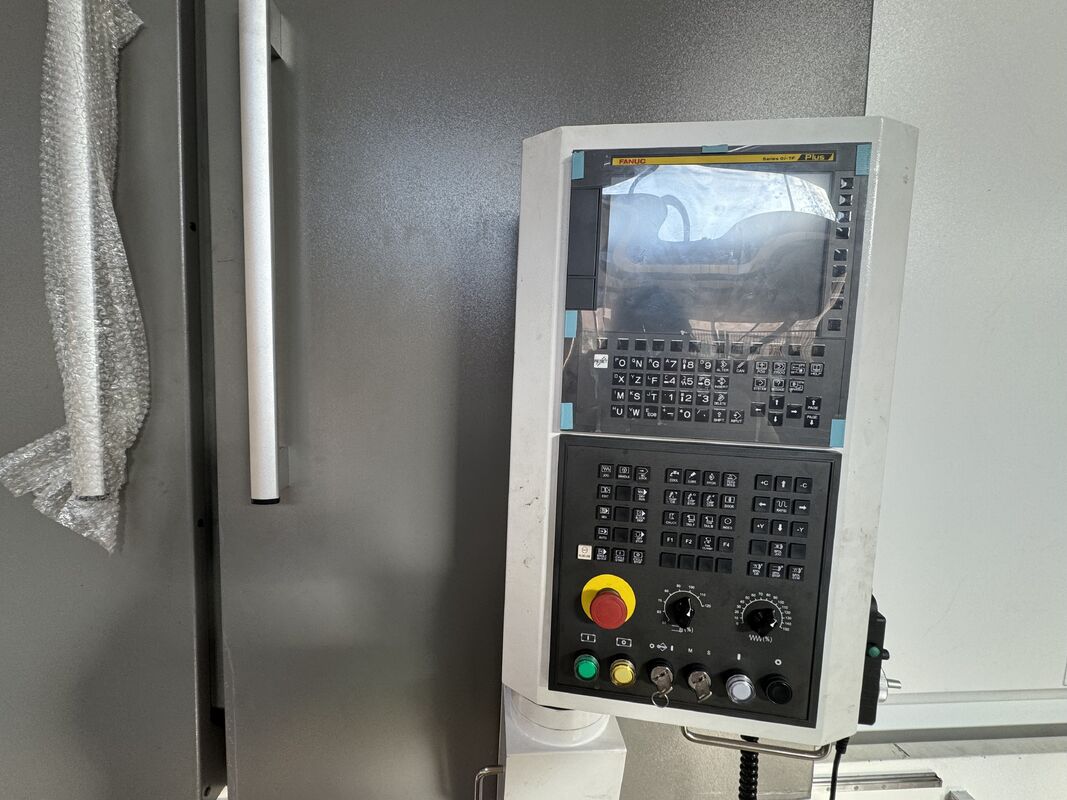

Control FANUC de alta precisión general

Maquinaria de ingeniería Torno CNC

SMTCL

Lugar de origen:

Porcelana

Nombre de la marca:

SYMG SMTCL

Certificación:

ISO certification

Número de modelo:

Htc63q

Documento:

3-GT SMTCL HTC50&63&80 CNC ...he.pdf

Contacta con nosotros

Solicitar una cita

Detalles del producto

Nombre del producto:

Htc63q

Diámetro máximo de corte::

630/630 milímetros

Duración máxima de corte::

1000/1500/2000/3000m m

Diámetro máximo del columpio sobre la cama::

∅7000

Diámetro máximo de giro en el tobogán::

¥600

Diámetro del orificio del husillo::

160MM

Diámetro máximo de la barra transversal::

150 milímetros

Rango de velocidad del husillo::

Se aplicarán las siguientes medidas:

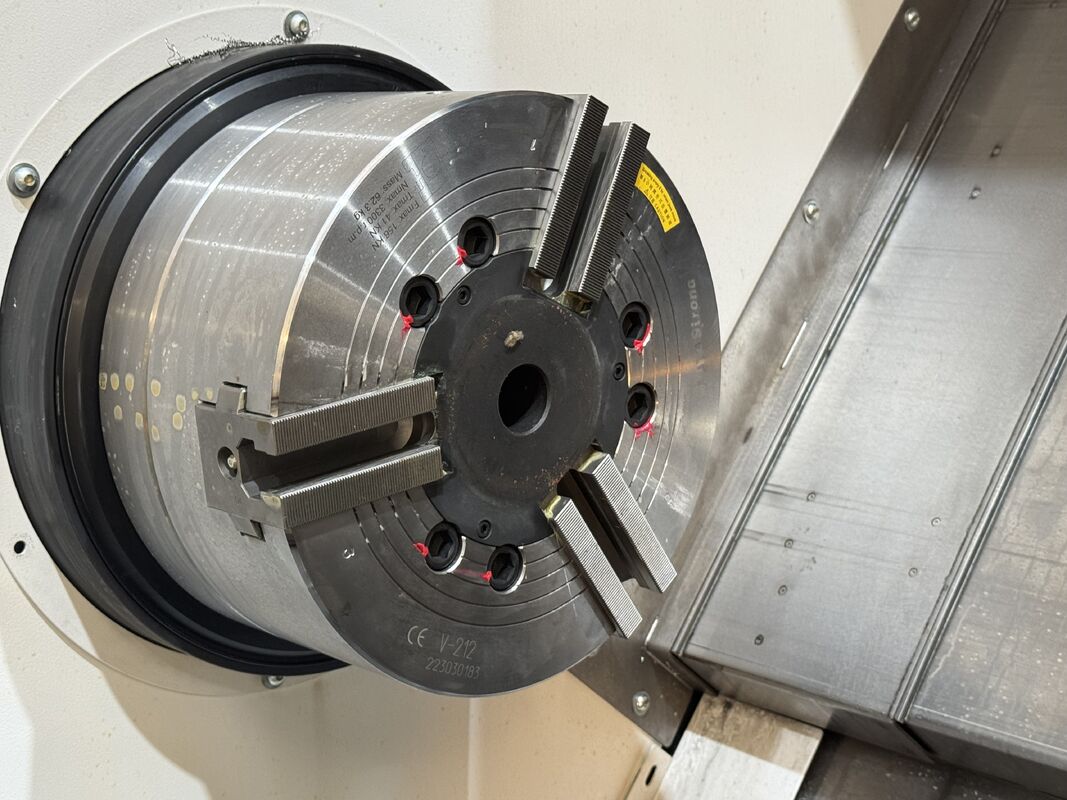

Diámetro del mandril estándar::

12"

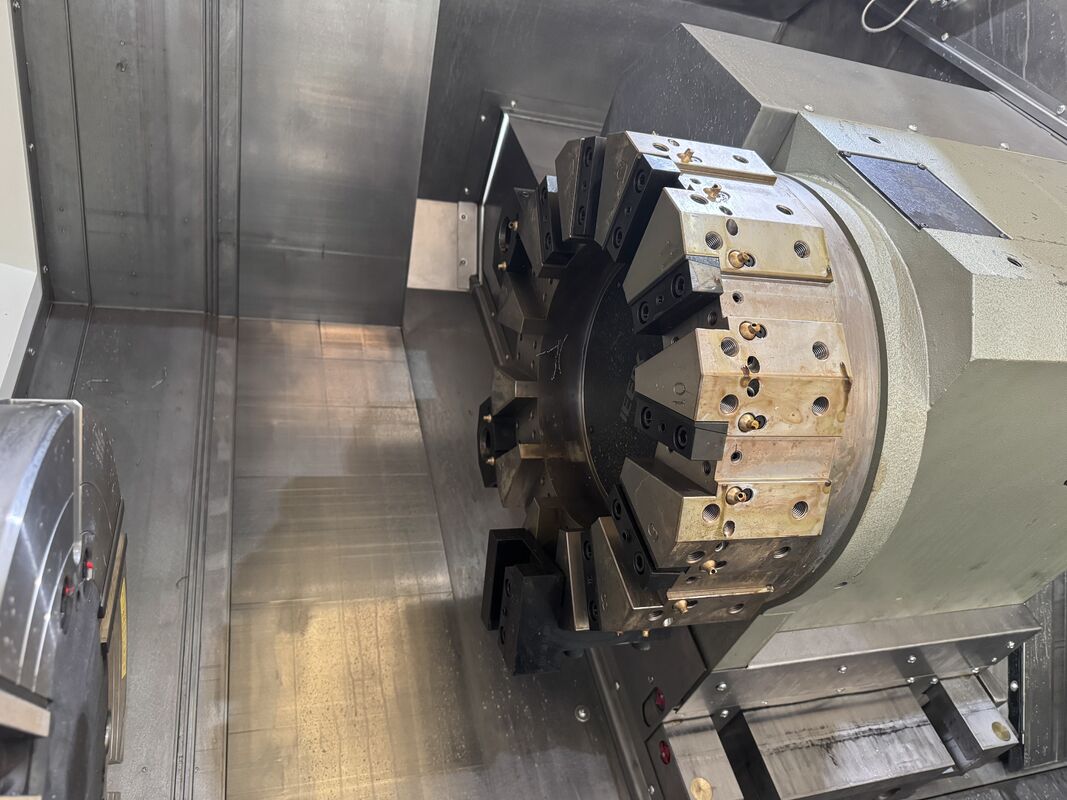

Tipo de torreta de herramientas estándar::

Carro de servoherramienta horizontal de 12 estaciones

Condiciones de pago y envío

Cantidad de orden mínima

1 juego

Precio

Negociable

Detalles de empaquetado

La caja de madera, el baúl de lata, otros embalajes aptos para el mar.

Tiempo de entrega

30-45 días

Condiciones de pago

T/T, L/C, Unión Occidental

Capacidad de la fuente

45 sistemas por mes

PRODUCTOS RELACIONADOS

El video

SMTCL Centro de torneado CNC Espindle de largo alcance HTC40Hm BMT55 Servo Power Turret Centro de torneado CNC con eje Y

Obtenga el mejor precio

La maquinaria que procesa el torno del CNC del poste de la herramienta trabaja a máquina el carril de guía linear HK500L

Obtenga el mejor precio

D300mm Tipo de cuchillo de línea de tornos CNC Máquinas herramienta post HK45L

Obtenga el mejor precio

HK450L/460L inclinó el torno del CNC de la bola de la cama trabaja a máquina el proceso de los accesorios autos

Obtenga el mejor precio

Contacta con nosotros

+8613916455787

sales@huidijd.com

86-021-61195255

Contacta ahora

Descripción del producto

SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC 0

Descripción del producto

SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC

HTC63Q/H/S serie CNC horizontal tornillo de silla adopta el soporte interno estructura de doble guía de tren, con grandesLa máquina entera es más rígida cuando se mecaniza el orificio interior.Un motor de dos marchas, que tiene una alta velocidad de rotación y un gran par de corte.La demanda de piezas de mecanizado de maquinaria de ingeniería, automoción, metalurgia, fundición y otras industrias.

Características del producto

1, Alta precisión

◆ Tornos y riel de guía de alta precisión
◆ rodamientos de husillo de alta precisión
◆Cuantificación de las normas de proceso
◆ Línea de rejilla de alta precisión

2, Alta eficiencia
◆Aplicación del código modular del sistema
◆ Configuración funcional completa, que permiteProducción intelectual
◆ Torreta de servo de alta eficiencia
◆ Eje de corte de alto rendimiento y de uso pesado

3, Alta rigidez
◆Cuerpo de hierro fundido de alta calidad y otras piezas fundidas
◆Las demás máquinas de la partida 84
◆Eje de gran potencia y gran par
◆Cargador de herramientas de alta rigidez

Detalles del producto

Parafusos y rieles de guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles de guía de grado H y es accionado directamente por servomotores para lograr una excelente precisión de funcionamiento

Los demás rodamientos de rodillos cilíndricos de eje de alta precisión

Adopta rodamientos de rodillos cilíndricos importados de alta calidad de grado P4 y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.

Dos ejes de alta velocidad

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar el funcionamiento rápido y estable de la máquina herramienta

Configuración funcional completa, que permite
Producción inteligente
Diferentes configuraciones de módulos tales como reposo constante, sub-equipo, servo de cola, y el eje Y puede
El procesamiento de piezas de trabajo puede realizarse en varias secuencias, y también puede estar equipado con medidas de piezas de trabajo, herramientas de
El sistema de control de la calidad de los productos es un sistema de control de la calidad de los productos.

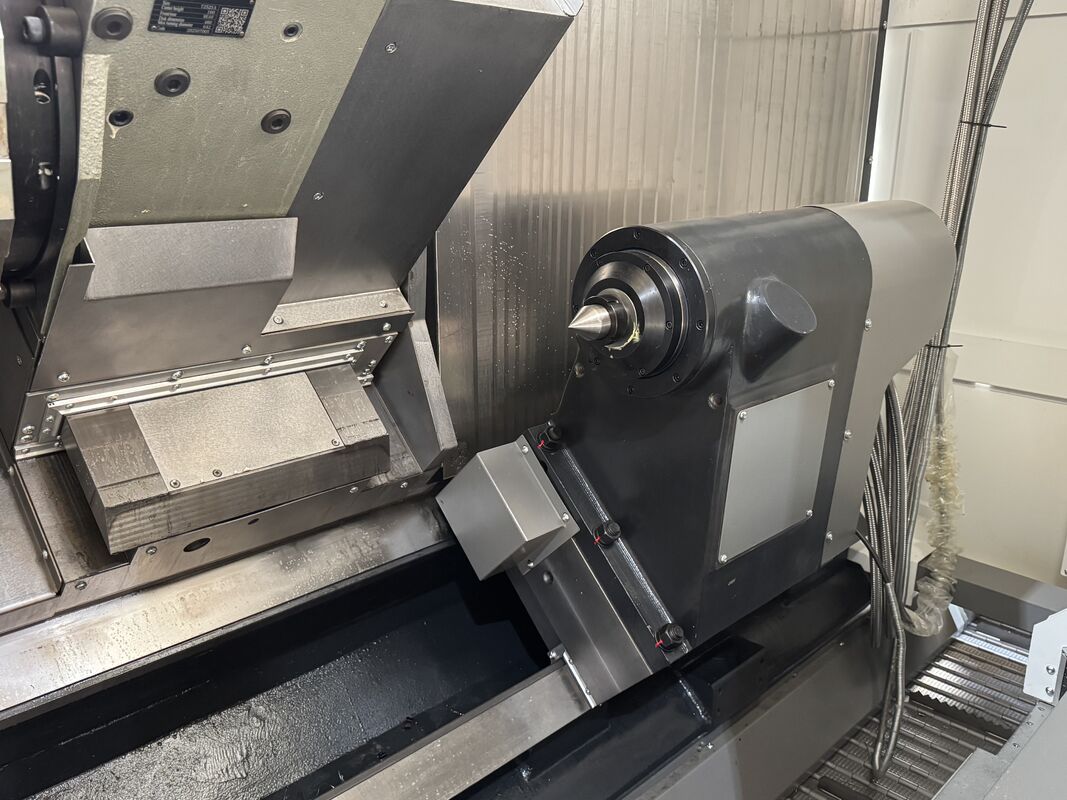

Las demás máquinas de la categoría 84
Está equipado con una pequeña estructura de husillo de cola, y el rodillo cónico instalado internamente
rodamientos y rodamientos de bolas de contacto angulares para mejorar la rigidez de corte del extremo de la colay garantizar el efecto de corte de las piezas de eje largo.

Cama de alta rigidez
La cama es una cama inclinada a 45°, con una estructura de costillas optimizada y reforzada en el interior.que mejora eficazmente la rigidez dinámicaLa unión entre el lecho y el cabezal se raspa y molienda mediante una superficie de doble reposo, lo que mejora aún más la rigidez de corte de toda la máquina.

Parámetros del producto

Las partidas	Unidades	HTC63Q	HTC63H	HTC63S
Max. dia de corte. (eje / disco)	En el caso de los	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:
Duración máxima de corte	En el caso de los	Se trata de los siguientes:	Se trata de los siguientes:	Se trata de los siguientes:
Max, mueve el dia. Sobre la cama.	En el caso de los	Φ700	F820	F820
Max. Swing dia. sobre el hueco de la cama	En el caso de los	Φ600	F650	F650
El eje
Modelo de nariz de husillo	-	A2-11	A2-11	A2 a 15
Diámetro interno del rodamiento delantero.	En el caso de los	Φ160	Φ160	Φ200
Conicidad del husillo y tamaño del orificio		1:20;Φ150	1:20;Φ150	1:20;Φ150
Dia. del agujero del husillo Max.	En el caso de los	F104	F106	Φ140
Max. Es el día.	En el caso de los	El número de unidades	Frente a la luz	Frm 125
El dia de chuck estándar.	pulgadas	12" de largo.	15" de largo.	18" de largo.
Rango de velocidad del husillo	r/min	35 a 2000	35 a 2000	35 a 2000
Torque máximo del husillo	Nm	1250	1900	3800
Serie de velocidad del husillo		Mecánica de dos engranajes	Mecánica de dos engranajes	Mecánica de dos engranajes
Potencia de salida del motor principal continua/30 min.	En kW	20/30	El 22/26	El 30/37
Eje X/Z
Velocidad de travesía rápida del eje X	En el caso de los	15	12	12
Velocidad de travesía rápida del eje Z	En el caso de los	15	12	12
Viaje en el eje X	En el caso de los	320	430	430
Viaje en el eje Z	En el caso de los	Se trata de las empresas de servicios de telecomunicaciones.	Se trata de una serie de medidas que se aplican a las empresas de seguros.	Se trata de una serie de medidas que se aplican a las empresas de seguros.
Las aves de corral
Viajes de ganado de cola	En el caso de los	El número de unidades de producción	No incluidos en el anexo II.	No incluidos en el anexo II.
Método de conducción de la cola		Tracción en el sillín	Tracción en el sillín	Tracción en el sillín
Viaje en manga de cola	En el caso de los	150	180	180
El dia de la manga de la cola.	En el caso de los	Φ160	Φ180	Φ180
Conicidad de la cola conicidad del orificio		Morse 5 #	Morse 6 #	Morse 6 #
Torreta de herramientas
Forma de la torreta de herramientas		Carruaje de herramientas de servo horizontal de 12 estaciones	Carruaje de herramientas de servo horizontal de 12 estaciones	Carro de herramientas hidráulicas horizontales de 12 estaciones
Altura del centro	En el caso de los	160	160	160
Tamaño de la herramienta	En el caso de los	32 × 32	32 × 32	32 × 32
Si pudiera elegir una herramienta cerca	En el caso de los	- ¿ Qué?	- ¿ Qué?	- ¿ Qué?
Capacidad máxima de carga
piezas de trabajo de disco	En kg	800	800/2000	1000
piezas de trabajo de eje	En kg	1300	2000	3000
Las demás
Distancia entre el centro del husillo y el suelo	En el caso de los	1085.5	1160	1160
Peso de la máquina	En kg	Se trata de una serie de medidas que se aplican a las empresas.	13000/16000/19000/22000	13000/16000/19000/22000

Nuestro servicio

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

¿Por qué elegirnos?

◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Sobre nosotros

SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC 1

Bienvenido a visitarnos!

Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.

Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!

Nuestra fábrica

SMTCL General Control de alta precisión FANUC Cama inclinada de torno CNC HTC63Q Maquinaria de ingeniería Torno CNC 2

Preguntas frecuentes

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

¿Cuáles son los principales productos de su empresa?

Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.

¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?

Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus términos de garantía?

Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.

¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente

P6: ¿Por qué elegir su empresa?

Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.

P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?

Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.

P8: ¿Cuáles son las condiciones de pago?

T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
