SMTCL Diámetro de oscilación máximo 1250 mm Sistema Siemens HTC125500 Torno CNC horizontal grande

Nombre de la Marca: SMTCL
Número de modelo: HTC125800
Lugar de origen: Porcelana
Certificación: CE ISO
Cantidad mínima de pedido: 1 juego
Capacidad de suministro: 50 conjuntos por mes
Las etiquetas

Máquina de torneado plana del CNC

FTL320 que da vuelta a la máquina del CNC

Máquina plana del CNC de Z AXIS

Detalles del producto

Marca: SMTCL Tipo: HTC125800
Nombre del producto: Tornos de CNC de cama plana horizontal Diámetro máximo del columpio sobre el lecho: 1250 mm
Longitud máxima de corte: 8000 mm Diámetro de corte máximo: 1250 mm
recorrido del eje X: 650 mm recorrido del eje Z: 8000 mm
Tipo de publicación de herramientas: Posición vertical 4
Resaltar

Sistema de Siemens

,

Diámetro máximo del columpio 1250 mm

,

Duración máxima de corte 8000 mm

Descripción del producto

SMTCL Diámetro de oscilación máximo 1250 mm Sistema Siemens HTC125500 Torno CNC horizontal grande 0

Descripción del producto:

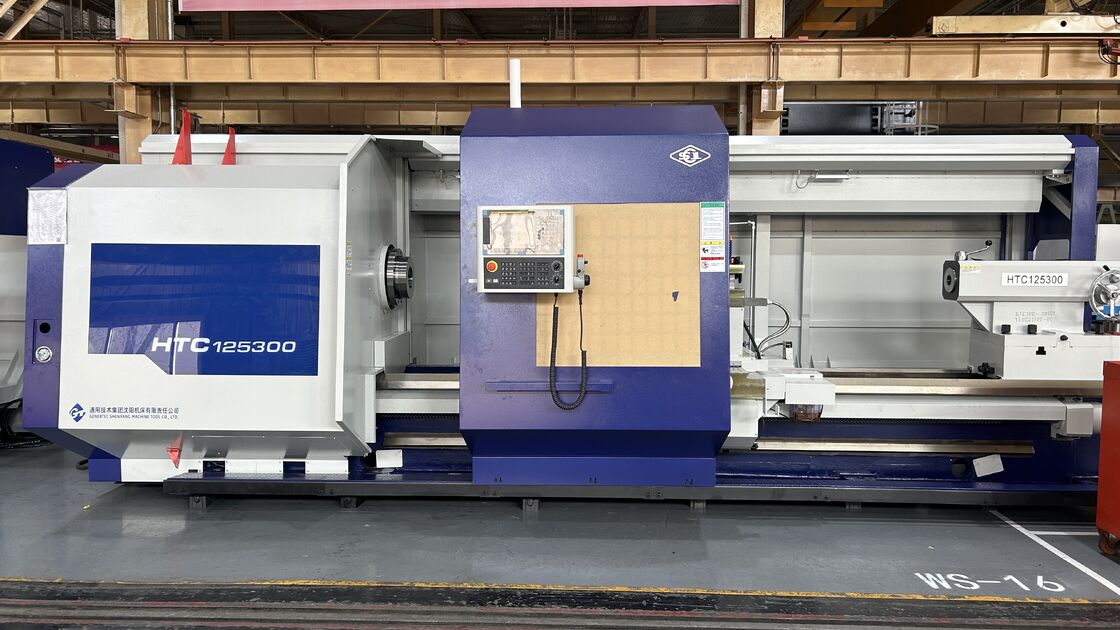

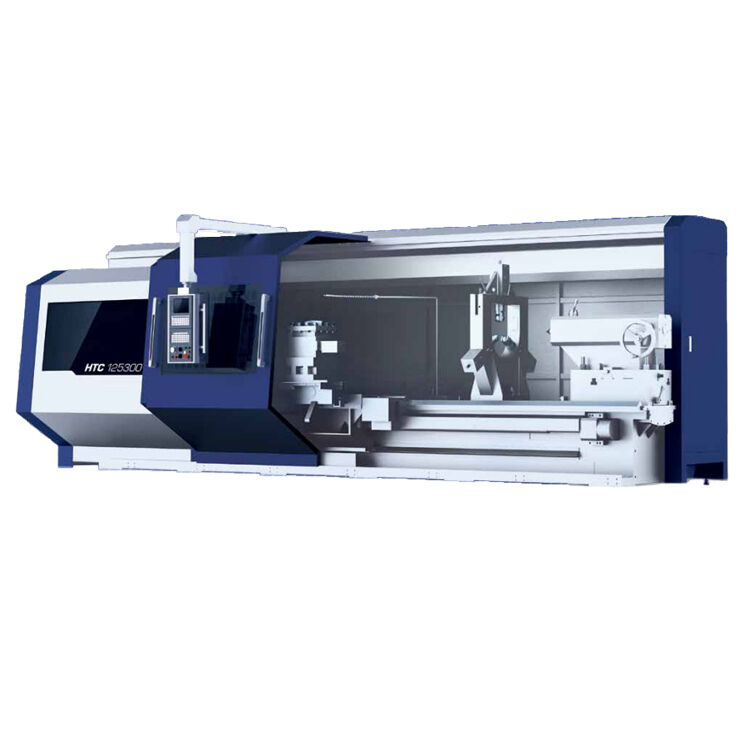

SMTCL Diámetro de oscilación máximo 1250 mm Sistema Siemens HTC125800 Torno CNC horizontal grande
El torno de la serie HTC es un torno horizontal CNC grande con alta confiabilidad, alta precisión y enlace CNC de dos ejes. This machine tool series is the excellent product designed and produced on the basis of digesting & absorbing CNC lathe technology at home and abroad and integrating our many years of experience in producing CNC lathes to meetLa demanda del mercado, y tiene las ventajas de productos similares en el mundo.
Se aplica al material rodante, a la metalurgia, a la fabricación de papel, a la energía eléctrica, a los campos clave nacionales y a otras industrias de mecanizado.y se puede utilizar en el mecanizado de torno áspero y fino para varias superficies de curva exterior, agujeros, hilos, caras y ranuras de piezas de trabajo de hierro fundido, acero y metales no ferrosos.
Además de las funciones del torno CNC universal, también está equipado con una variedad de piezas funcionales para que los usuarios puedan seleccionar,y puede cooperar con la máquina principal para lograr el mecanizado multiproceso en una sola carga / sujeción, es decir, puede lograr la integración funcional en una máquina y la combinación de múltiples procedimientos/procesos.
Características del producto:

el material de cabeza:

Selección de rodamientos de husillo de precisión importados, equipos de rectificación a fuego de alta precisión, cambios hidráulicos de husillo¿ Qué pasa?Selección de marcas nacionales conocidas, fuerza de sujeción, sujeción confiable

Accionamiento en el eje Z:

Servomotor de origen SIEMENS/FANUC, accionamiento por tornillo para máquinas herramienta de menos de 5 metros de carrera, accionamiento por rack para máquinas herramienta de 6 metros y más

Descanso constante:

Varias especificaciones marco central cerrado (puede estar equipado con rodillos)

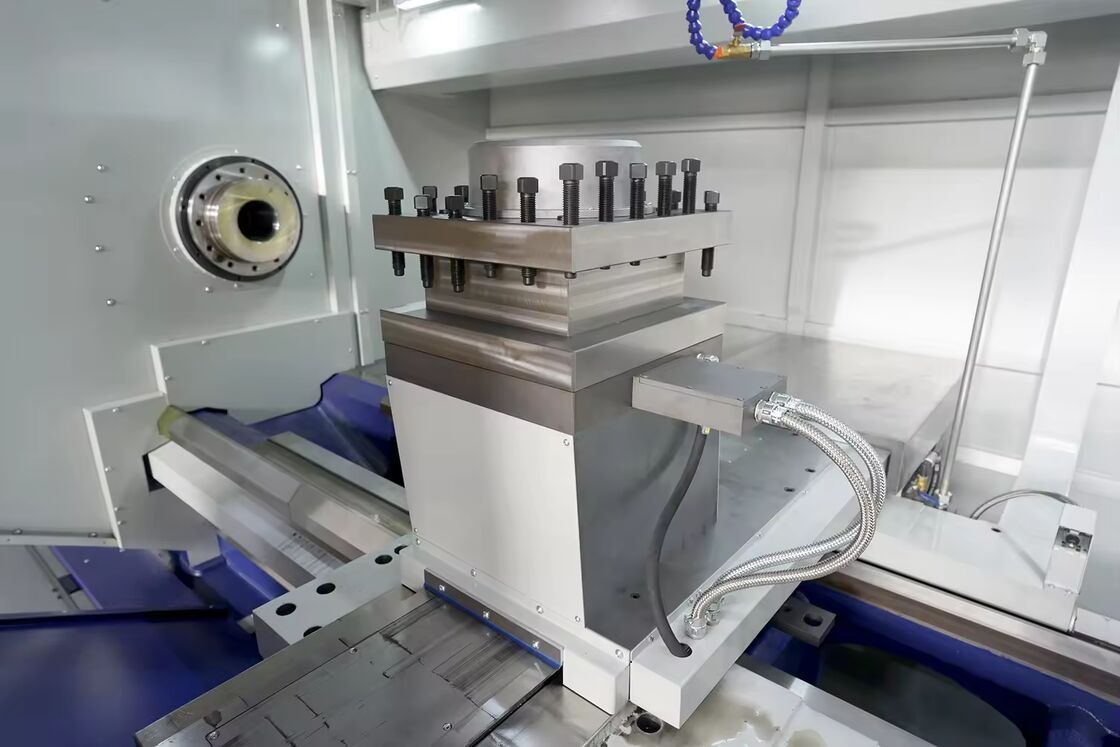

Reposo de las herramientas:

Portador de herramientas eléctricas doméstico vertical de cuatro estaciones, puede seleccionarse con otro portador de herramientas vertical y horizontal, alta precisión de posicionamiento, fuerte rigidez, alta fiabilidad

Silla de cama, patineta.

Silla de cama de fundición, patineta, disposición interna razonable de las costillas, tornillo de bolas de alta precisión o bastidor y piñón, alta precisión, transmisión precisa

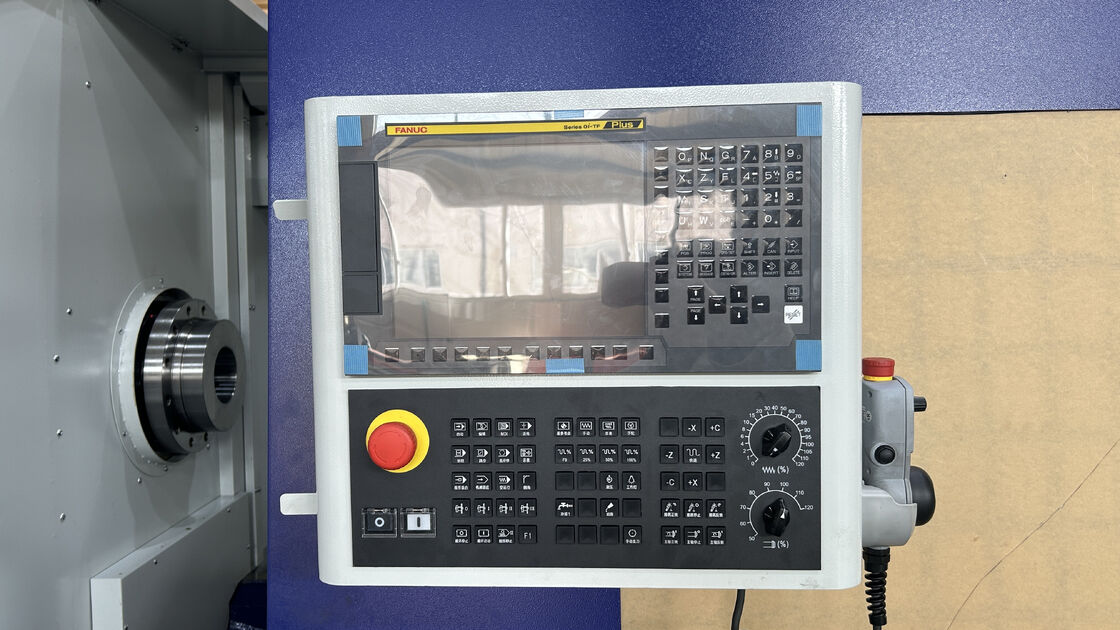

Consola de control:

Sistema de servo de Siemens, para lograr un control de servo de alta velocidad, alta precisión y alta estabilidad, sistema FANUC opcional

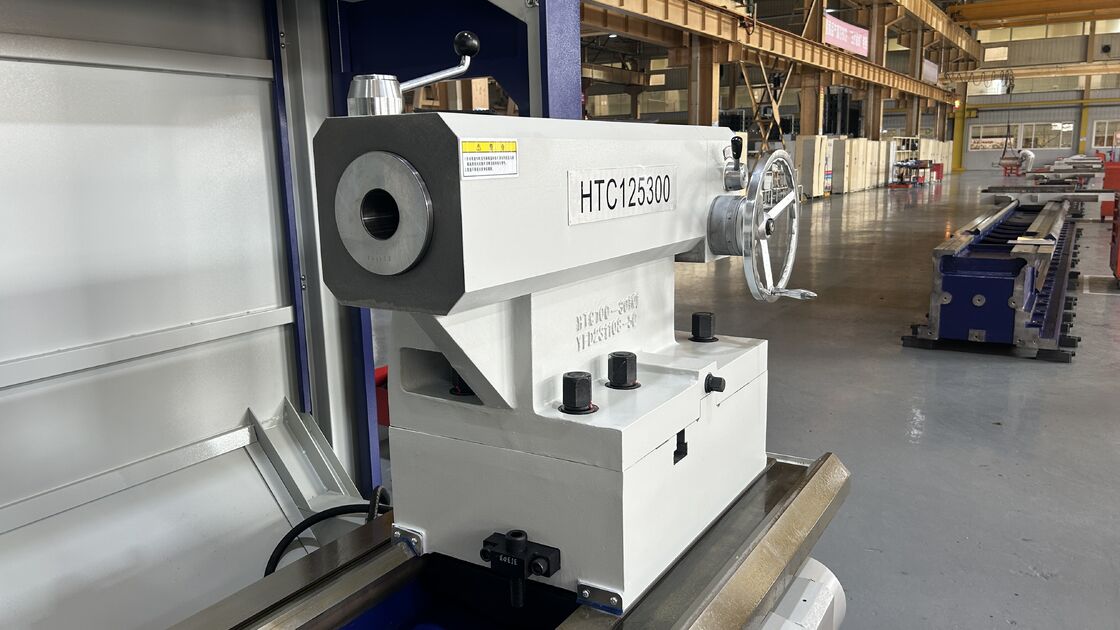

El ganado:

El asiento mecánico de cola se divide en la estructura superior e inferior del cuerpo.

Cuerpo:

Cama de fundición con una disposición interna razonable de las costillas y un carril de guía auxiliar, con alta rigidez, gran capacidad de carga, buena estabilidad, etc.(especificaciones de 6 m y más del lecho con una forma de empalme de sección larga)

SMTCL Diámetro de oscilación máximo 1250 mm Sistema Siemens HTC125500 Torno CNC horizontal grande 1

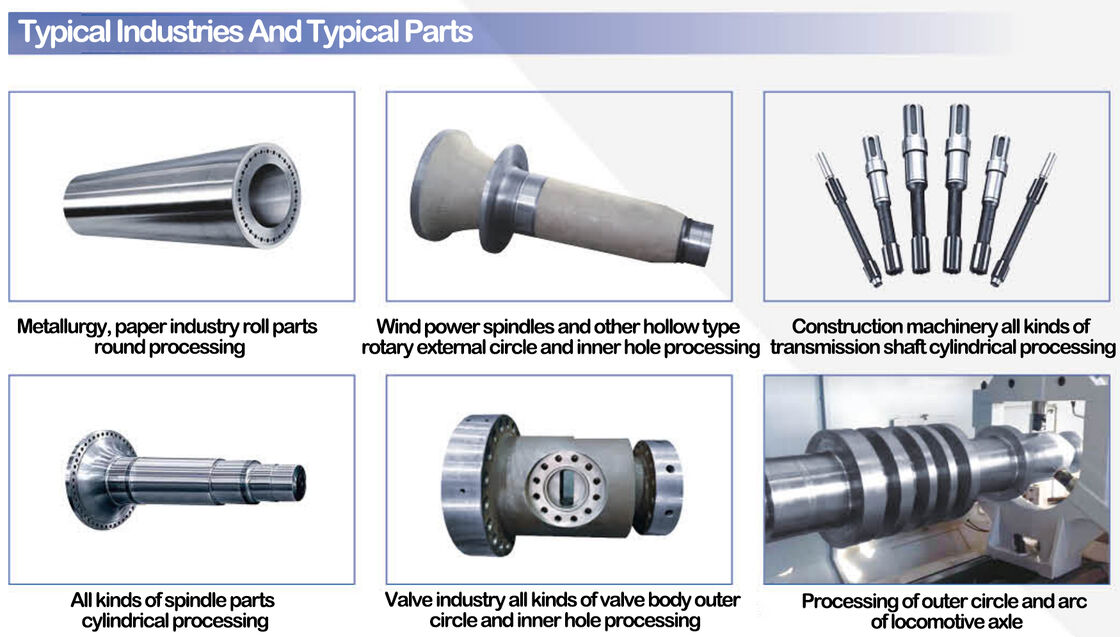

Aplicación en la industria:

SMTCL Diámetro de oscilación máximo 1250 mm Sistema Siemens HTC125500 Torno CNC horizontal grande 2

Parámetros del producto:

Las partidas
Unidad
HTC 125800
Diámetro máximo del columpio sobre el lecho

En el caso de los
1250
Duración máxima de la pieza de trabajo (distancia entre los centros)

En el caso de los
8100
Duración máxima de corte
En el caso de los
8000
Diámetro máximo de corte
En el caso de los
1250
Diámetro máximo del columpio en el deslizamiento transversal

En el caso de los
850
Tipo y código de nariz del husillo


A2 a 15
Conicidad del orificio del extremo delantero del eje


Métrica 140
Diámetro del brote del husillo
En el caso de los
130
Cubierta hidráulica de velocidad variable
Rango de velocidad del husillo

r/min
5 a 500
Torque de salida máximo del husillo
Nm
7500
Etapas de velocidad del husillo

Hidráulico 3 pasos, velocidades infinitamente variables en cada paso

Potencia del motor principal
En kW
22
¿ Qué pasa?
Diámetro/tipo de mandíbula
En el caso de los
1000/cuatro garras manuales
Velocidad de travesía rápida del eje X
el número de unidades
6
Velocidad de travesía rápida del eje Z
el número de unidades
5
Viaje en el eje X
En el caso de los
650
Viaje en el eje Z
En el caso de los
8000
Las demás máquinas
Diámetro de la manga de la cola
En el caso de los
160
Viaje en manga de cola
En el caso de los
300
Cubierta del cuello

Con una fuerza de Mohs de 6#
Tipo de postes de herramientas

Posición vertical 4
Tamaño de la herramienta
En el caso de los
40*40
Capacidad máxima de carga
piezas de trabajo de disco
En kg
1000
piezas de trabajo de eje
En kg
5000
Precisión de mecanizado

IT6 - IT7
Las demás piezas de acero
En el caso de los
0.005
Consistencia del diámetro de mecanizado
En el caso de los
0.025/300
Planura de la pieza de trabajo mecanizada
En el caso de los
0.02/300
La rugosidad superficial de la pieza de trabajo
Superficie cilíndrica

Ra L.6 μm
Superficies con camadas circulares Superficies cónicas

Ra 3,2 μm
Precisión de posicionamiento
Eje X
En el caso de los
0.014
Eje Z
En el caso de los
0.065 (()Regla de rejilla estándar en el eje Z)
Precisión de posicionamiento repetida
Eje X
En el caso de los
0.006
Eje Z
En el caso de los
0.016(Regla de rejilla estándar en el eje Z)
Altura del centro
Desde la cama.
En el caso de los
625
Desde la superficie del suelo
En el caso de los
1275
Dimensión general (L*W*H)
En el caso de los
11850 * 2725 * 2450
Configuración estándar:
1- Sistema de control CNC: Siemens 828D
2.Motor principal de conversión de frecuencia doméstico de 22 kW
3. rodamientos de husillo de alta precisión importados
4Asiento trasero manual
5. Portador de herramientas eléctricas vertical de cuatro estaciones
6- Tornos de plomo importados.
7. φ1000 mandíbula manual de cuatro mandíbulas
8. lubricación automática de dos ejes
9Dispositivo de refrigeración
10.El hierro de la alfombra del suelo (configuración técnica del agujero del pie)
Configuración selectiva:
1. Sistema CNC FANUC ((motor de dos ejes con la configuración del sistema)
2- Otras especificaciones - Tres o cuatro mandíbulas
3. regla de rejilla de Heidenhain/Fager
4Partes de eje con capacidad de carga de 8 toneladas
5. Varias especificaciones de reposo constante y rodillo
6Motor principal de Siemens y FANUC
7. Otras especificaciones soporte de herramientas eléctricas
8Protección semi-cerrada
9Extractor de las fichas de las placas de cadena
10. Varias especificaciones base de herramientas de perforación
11- Un pequeño eje de eje
12- El cajón eléctrico.
