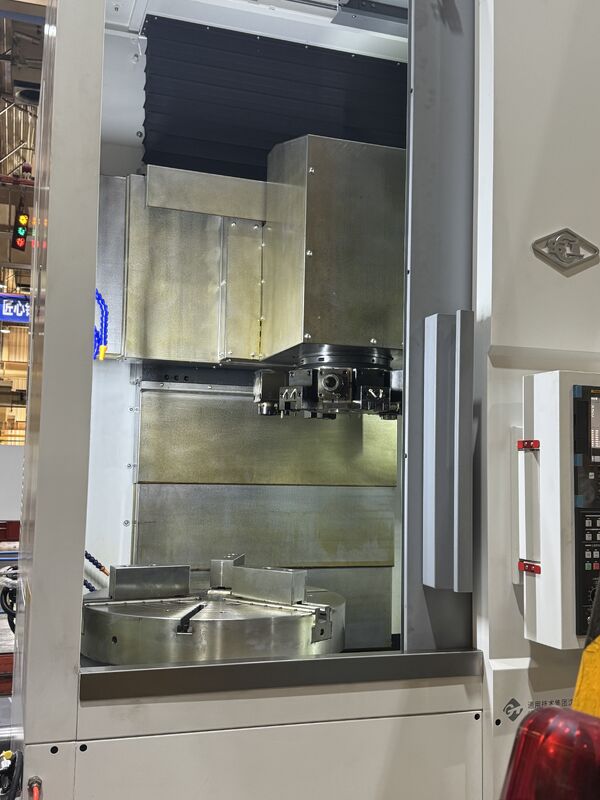

SMTCL Diámetro de corte máximo 500 mm Torno CNC vertical para fresado Combo T6 Torno CNC vertical para procesamiento de discos de freno
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | Serie T6 |
|---|---|---|---|
| Nombre: | Máquina de torno CNC vertical | sistema de control: | SIEMENS GSK FANUC (opcional) |
| Diámetro máximo de corte: | F850 | Diámetro máximo del columpio: | Φ1000 |
| Max.altura de corte: | 850 | recorrido del eje X: | 480 |
| recorrido del eje Z: | 850 | TORRETA: | Servo torreta de 8 posiciones horizontal |
| Resaltar |
Procesamiento del disco de freno,Combo de fresado de torno CNC vertical,Diámetro de corte máximo 500 mm |
||
Descripción del producto
El torno vertical CNC de la serie T6-Q es rentable, fácil de operar, con alta rigidez y estabilidad, soporta piezas funcionales domésticas de alta calidad, área de piso pequeña, gran rango de procesamiento,ampliamente utilizado en la industria automotriz, industria general, maquinaria de construcción y otras industrias de procesamiento.con una rigidez excelente, estabilidad y precisión de procesamiento, soportando piezas funcionales importadas de alta calidad, ampliamente utilizadas en las industrias de nueva energía, automoción, rodamientos y otras industrias de procesamiento,ofrecer a los clientes una experiencia excelente.
- 1, Alta rigidez
- Estructura de lecho de alta rigidez
- Columna de alta rigidez y larga extensión
- Estructura de alta rigidez del carril de guía
- 2, Alta estabilidad
- Diseño simétrico
- Larga descarga de las astillas en el lecho del ángulo
- 3,Alta precisión y alta eficiencia
- Portador de herramientas de alta eficiencia
- Sistema de eje y alimentación de alto rendimiento
- 4"Eficiencia de alto coste"
- Hay varias opciones de configuración disponibles
- Función eficiente e inteligente
- Configuración razonable de los componentes funcionales
- 5Fácil de operar
- Optimizar la altura y la distancia de alimentación
- Panel de control de altura moderada
Estructura del cuerpo de alta rigidez
El cuerpo entero es fundido por resinas y para alcanzar una baja gravedad, antivibración.Las superficies de contacto principales, todas resueltas por rasguños, pueden mantener la precisión y la estabilidad durante el corte de trabajo pesado.
Gran columna de hueco con alta rigidez
Sólido, antivibración, antitransformación, más adecuado para torreta vertical y torreta integrada.
Estructura de la guía de alta rigidez
El eje X & Z utiliza una guía de rodillos de revestimiento, tiene una fuerte capacidad de corte extremo.
Cuerpo con chorro de gran angular
El grado de base del cuerpo es de 23° y 27°, evita que las astillas se acumulen, las astillas se enjuagan suavemente, mejora la estabilidad del mecanizado
Sistema de eje y alimentación de funcionamiento
El husillo incluye preciosos rodamientos importados, el salto axial cónico es de 0,003 mm, especialmente adecuado para piezas de trabajo con alta dureza y corte pesado,Reduce en gran medida las vibraciones y los errores térmicos durante el proceso de mecanización, la máquina tiene baja tasa de error y alta eficiencia

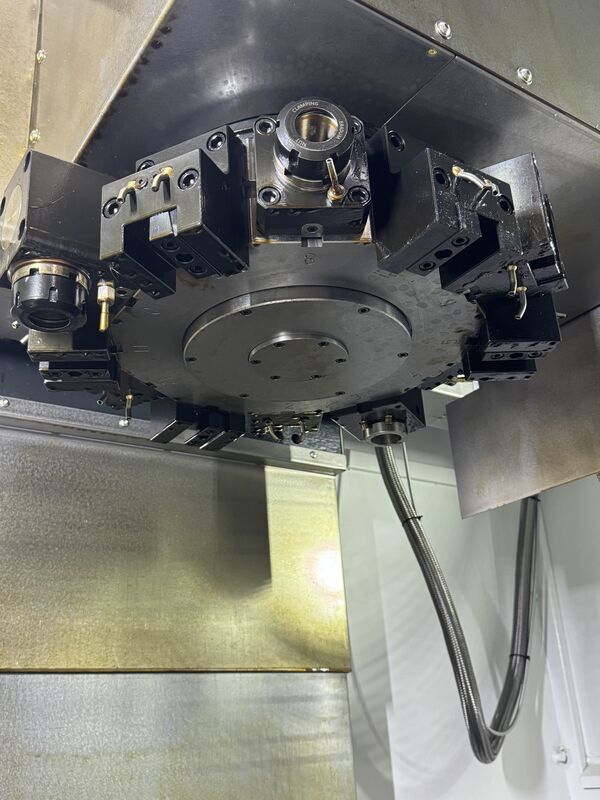

Torreta de potencia por servo, torreta vertical, torreta integrada
◆ Puede elegir torreta de potencia de 0 ° y 90 ° para perforar, fresar y tocar debido a la demanda
◆ La torreta vertical puede obtener una alta rigidez, usar servo rotativo, bloqueo hidráulico, estable y en la ubicación correcta, especialmente adecuado para el mecanizado de la presa interna profunda
| Punto de trabajo | Unidad | T6- 35H | T6-50H | T6-60H | T6- 85H |
| Grado de precisión | IT6 | IT7 / IT6 | IT7 / IT6 | IT7 / IT6 | |
| Parámetros técnicos | |||||
| Diámetro de corte máximo | En el caso de los | Φ350 | Φ500 | Φ600 | F850 |
| Diámetro máximo del balanceo | En el caso de los | Φ500 | F650 | Φ700 | Φ1000 |
| Max.altura de corte | En el caso de los | 350 | 500 | 650 | 850 |
| El eje | |||||
| Noso y afilado del husillo | A2 a 8 | A2 a 8 | A2-11 | A2-11( A2-15) | |

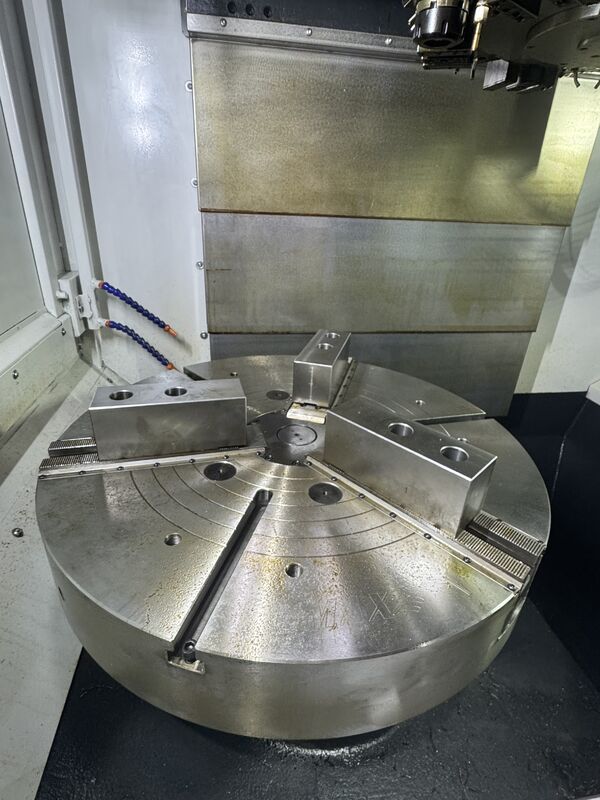

| Tamaño estándar del mandíbula | pulgadas | 10( 12) | 12 (( 15, 18) | 15 ((( 18, 21) el año pasado | 21 ((24, 32) |
| Velocidad máxima del eje | R/min | 3000 | 1500/2500 | Las demás: | Las demás: |
| Torque máximo del eje | N/M | 472 | 771 | Las demás: | 1910 |
| Potencia de salida del motor principal continua/30 min | KW | 15 de diciembre.5 | 18.5/26 | 18.5/26/22/30 | El 22/30 |
| XZaxis | |||||
| Traversal rápido del eje X | el número de unidades | 30 | 18/20 | 18/20 | 18/20 |
| Acceso rápido del eje Z | el número de unidades | 30 | 18/20 | 18/20 | 18/20 |
| Viaje en el eje X | En el caso de los | 200 | 290 | 330 | 480 |
| Viaje en el eje Z | En el caso de los | 400 | 530 | 653 | 850 |
| Torreta | |||||
| Tipo de producto | Servo torreta de 8 posiciones horizontal | Servo torreta de 8 posiciones horizontal | Servo torreta de 8 posiciones horizontal | Servo torreta de 8 posiciones horizontal | |
| Altura del centro | En el caso de los | 100 | 100 | 125 | 160 |
| Posicionamiento rotativo de repetición de la torreta | " | ± 16 | ± 16 | ± 16 | ± 16 |
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
