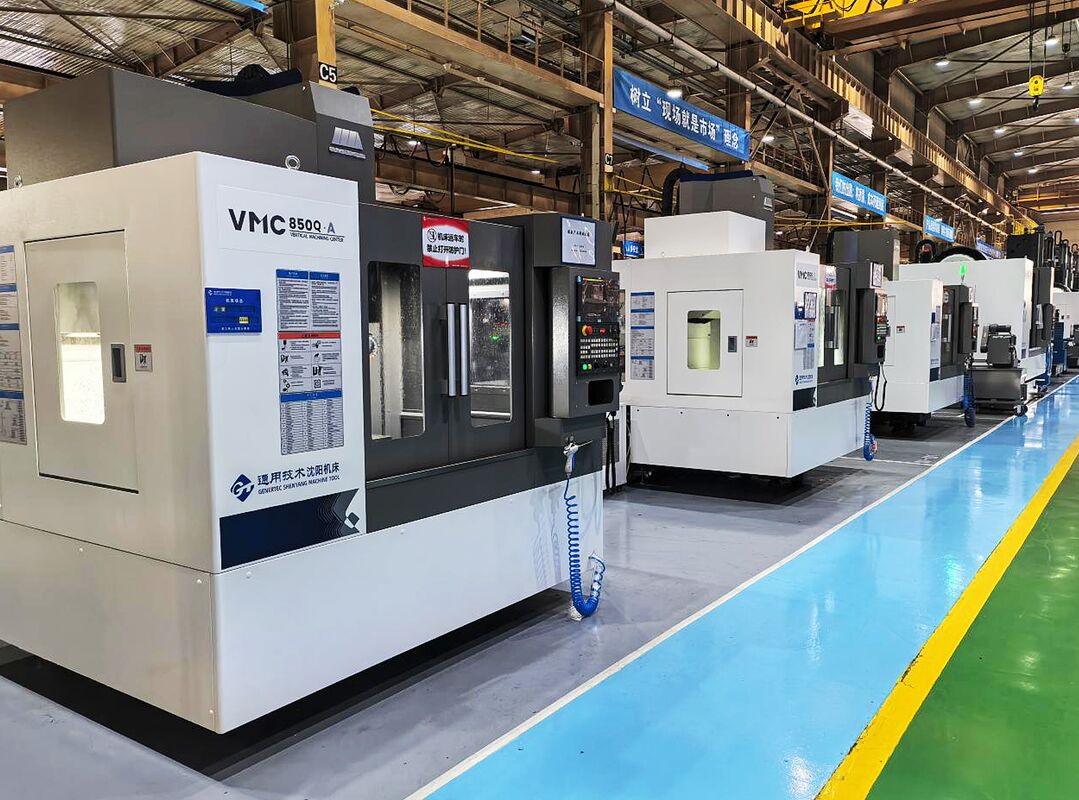

SMTCL Producto más vendido FANUC 10000rpm VMC850Q-A Centro de mecanizado vertical de 4 ejes con plataforma giratoria
Detalles del producto
| Tipo:: | vertical | Sistema de control CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocidad de alimentación (mm/min):: | 1 - 10000 mm/min. | Acreción de posicionamiento (mm) u:: | 0.006 |
| Repetibilidad (X/Y/Z) (mm):: | 0.004 | Potencia del motor del husillo (kW):: | 15/11 |
| Capacidad del almacén de herramientas:: | 24 | Tamaño de la mesa (L×W): | 1000x500 mm |
| Nombre de marca:: | SYMG, SMTCL | recorrido del eje X: | 850 mm |
| recorrido del eje Y: | 500 mm | recorrido del eje Z: | 540 mm |
| Resaltar |
Centro de mecanizado vertical FANUC 10000 rpm,centro de mecanización vertical del CNC de 4 ejes,VMC850Q-A centro de mecanizado de plato giratorio |
||
Descripción del producto
Principales parámetros técnicos
| Punto de trabajo | Unidad | VMC850Q-A | |
|---|---|---|---|
| Capacidad | Viaje en el eje X | En el caso de los | 850 |
| Viaje en el eje Y | En el caso de los | 500 | |
| Viaje en el eje Z | En el caso de los | 540 | |
| Nosa del husillo a la superficie de la mesa | En el caso de los | 120 a 660 años | |
| Nosa del husillo a la superficie de la columna | En el caso de los | 640 | |
| Mesa de trabajo | Tamaño de la mesa (L×W) | En el caso de los | 1000 × 500 |
| Carga máxima en la mesa | En kg | 600 | |
| Tamaño de la ranura en T | En el caso de los | 18 × 5 | |
| El eje | Velocidad del husillo | rpm | 10000 |
| El eje del eje es cónico/el tallo del eje es cónico | En el caso de los | 7/24 conical | |
| NT1cultura y cultura | |||
| Motor de eje | El peso | ¿Qué es el amor? | |
| Torque de salida máximo | N.m. | 52.5/95.5 | |
| Tipo de accionamiento por husillo | Cinturón dental sincrónico | ||
| Tasa de alimentación | X, Y, Z velocidad de travesía | M/min | El número de la solicitud es: |
| Tasa máxima de alimentación de corte | M/min | 20 | |
| A.T.C. | Capacidad de almacenamiento de herramientas | Pc | Tipo de brazo 24 |
| Diámetro máximo de la herramienta | En el caso de los | 150(80) | |
| Duración máxima de la herramienta | En el caso de los | 300 | |
| Tiempo de cambio de herramienta (T-T) | el segundo | 2.5 | |
| Precisión | Precisión de posicionamiento X/Y/Z | En el caso de los | 0.008/0.006/0. ¿Qué quieres decir?006 |
| Posicionamiento de repetibilidad X/Y/Z | En el caso de los | 0.005/0.004/0. ¿Qué quieres decir?004 | |
| Las demás | Dimensiones generales ((L × WxH) | En el caso de los | 2940 × 3450 × 3050 |
| Peso neto de la máquina | En kg | 5100 | |
| Necesidad de potencia total | KVA | 18 | |

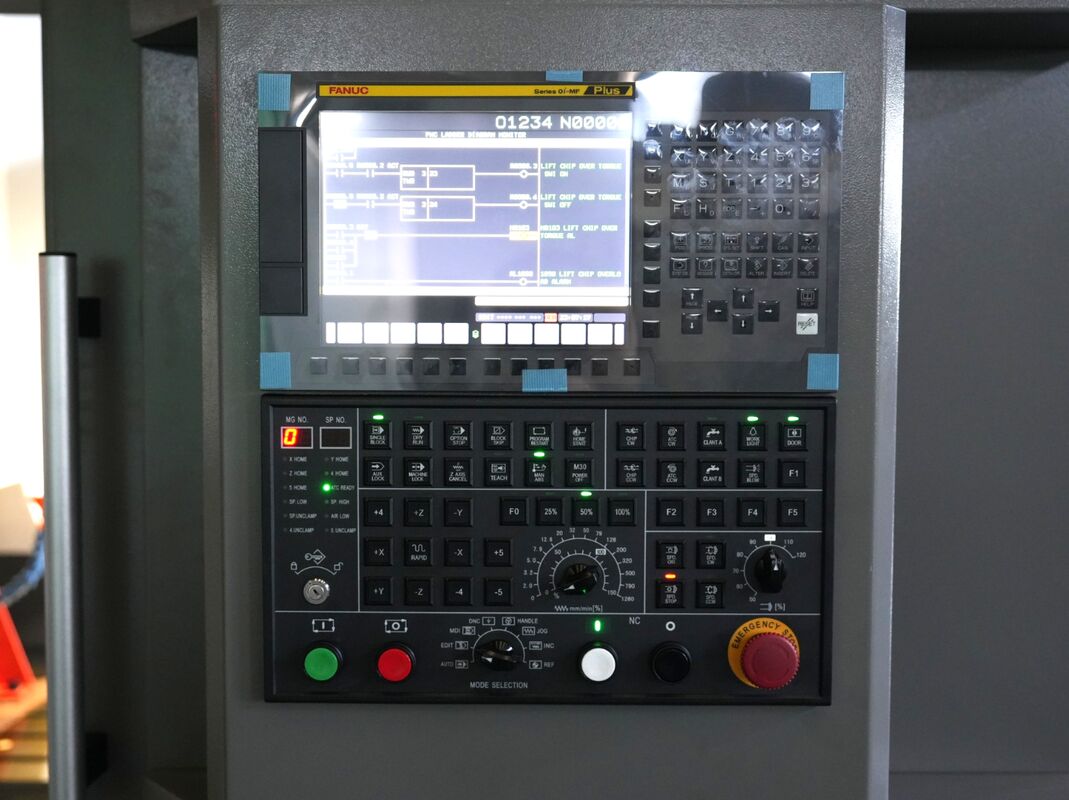

- Sistema de control FANUC OI-MF tipo (5)

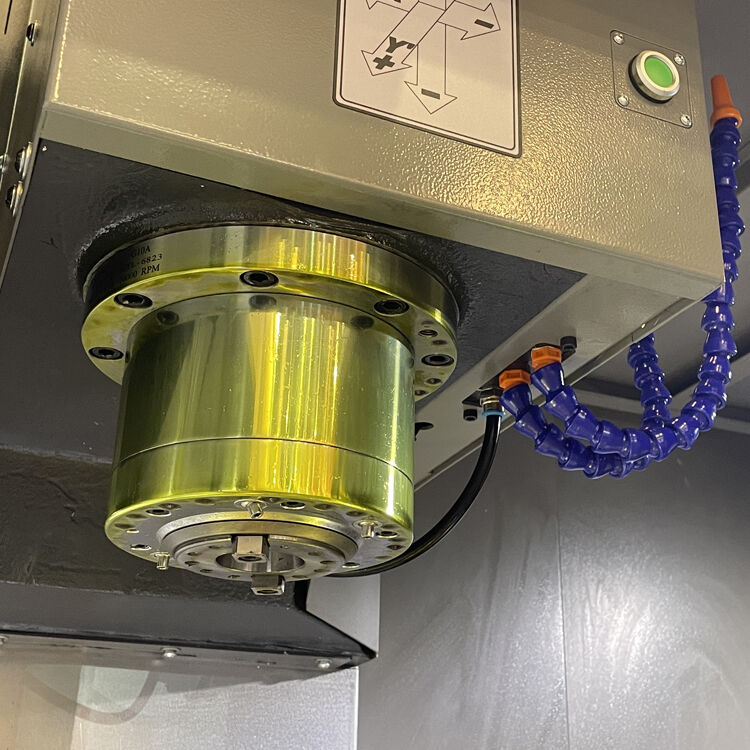

- 10 000 RPM, el husillo, el cinturón conectado.

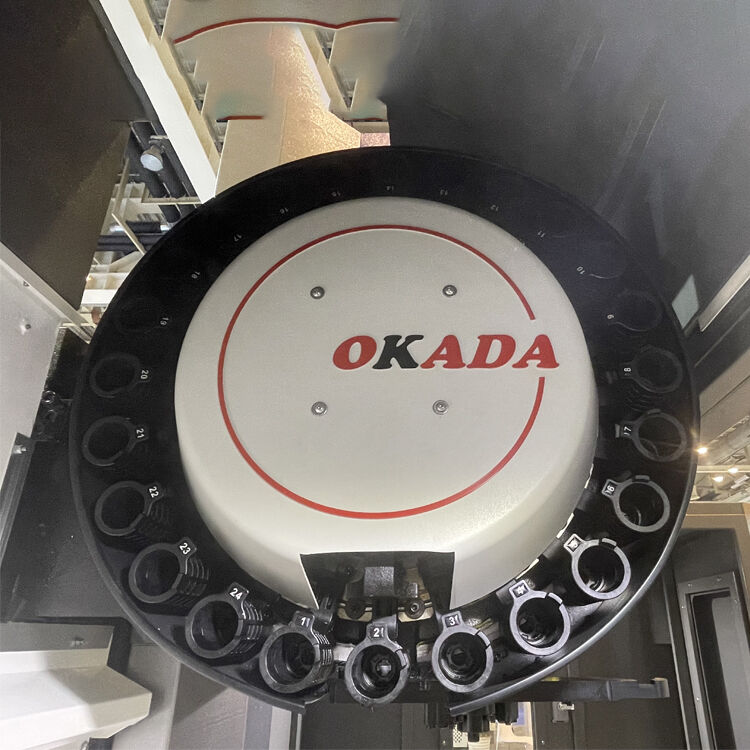

- 24 revistas de herramientas para manipuladores de discos
- El depósito de agua + el chip de lavado de la cama
- Arma de aire limpio, luz de trabajo, luz de advertencia
- Sistema Fanuc Oi-MF TAPE (1)
- Sistema Fanuc Oi-MF TAPE (1)
- Sistema CNC 828D de Siemens
- Conexión directa del eje mecánico de 12000 rpm
- 16000 RPM, 24000 husillo motorizado
- Plato giratorio del cuarto eje
- En el caso de las instalaciones de refrigeración, la temperatura de refrigeración es de 2MPa, 3MPa, 5MPa y 7MPa.
- Separador de aceite y agua
- Disolventes de las fichas de la cadena
- Arma de agua limpia
- Inspección de herramientas y piezas de trabajo
- Puerta automática
- Cerradura de la puerta de seguridad
- Cabina eléctrica y aire acondicionado
La precisión de la máquina implementa la norma de aceptación GB/T18400.2-2010 Norma de aceptación para la precisión de posicionamiento de la máquina herramienta y la precisión de posicionamiento repetido GB/T18400.4-2010
| Objetos de inspección | Normas de fábrica | |
|---|---|---|
| Precisión de mecanizado | IT6 | |
| Precisión de posicionamiento | Eje X (mm) | 0.008 |
| Eje Y (mm) | 0.006 | |
| Eje Z (mm) | 0.006 | |
| Precisión de posicionamiento repetida | Eje X (mm) | 0.005 |
| Eje Y (mm) | 0.004 | |
| Eje Z (mm) | 0.004 | |
Configuración principal de la máquina herramienta y lista de piezas compradas
| Punto de trabajo | Especificaciones | Marca del producto | Las observaciones |
|---|---|---|---|
| Sistema CNC | FANUC Oi-MF PLUS TYPE ((5)) El número de unidades de producción de las que se trate será el siguiente: | FANUC | |
| Motor principal | el número de unidades de producción; | FANUC | |
| Motor del eje X | biSc 12/3000-B | FANUC | |
| Motor del eje Y | biSc 12/3000-B | FANUC | |
| Motor del eje Z | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | FANUC | |
| Las demás partes de los equipos de ensayo | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Las partes de los rodamientos de tornillo del eje Y | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Las partes de los rodamientos de tornillo del eje Z | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Parafusos de bolas del eje X | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Parafusos de bolas en el eje Y | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Parafusos de bolas en el eje Z | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Dirección del eje X | 35 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: | |
| Dirección del eje Y | 45 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: | |
| Dirección del eje Z | 45 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: |
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Somos una empresa de fabricación.
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
