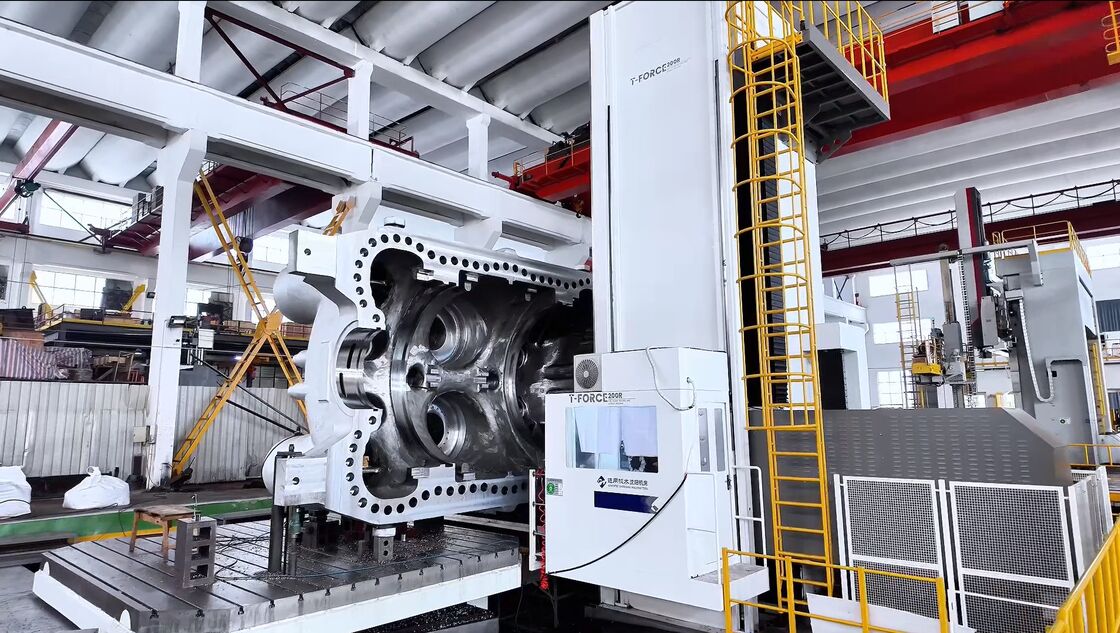

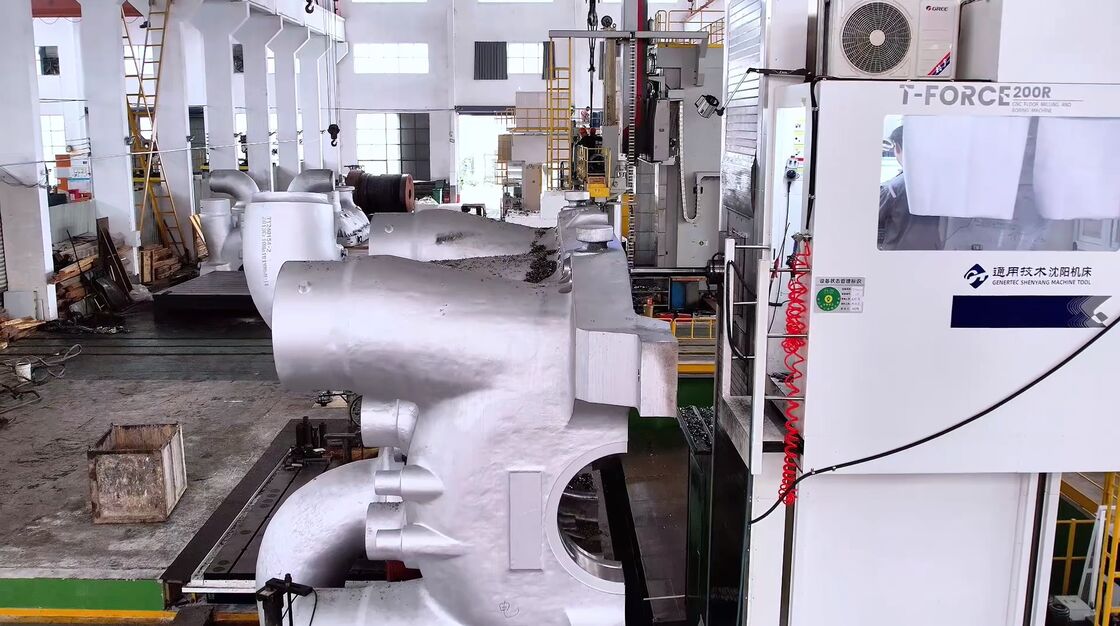

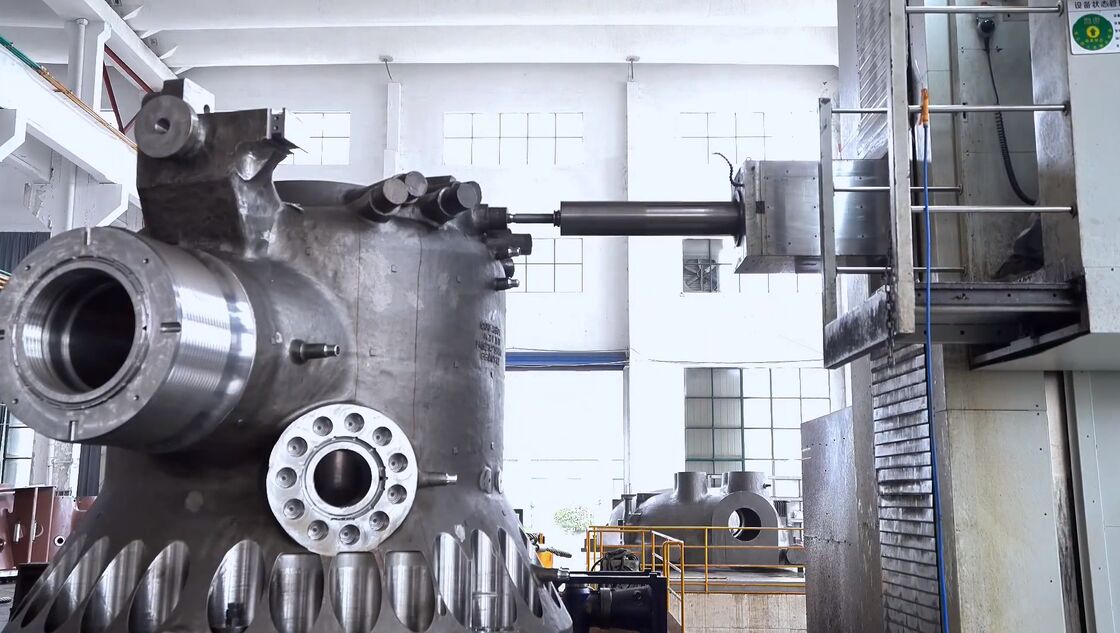

SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica

Nombre de la Marca: SMTCL
Número de modelo: T-fuerza
Lugar de origen: Porcelana
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 conjuntos por mes
Las etiquetas

Taladradoras horizontales de la lectura de Digitaces

taladradora del piso 800r/min

Taladradoras horizontales del ISO

Detalles del producto

Nombre de la marca: SMTCL Nombre del producto: Máquina de piso CNC de alta eficiencia y máquina aburrida
Producto: T-fuerza Diámetro del husillo: 160/200/260
Diámetro del eje de fresado: 260/320/400 Especificación del mango de herramientas: JT50/BT50
Eje x: 6000 (incremento por 2000) Eje y: 3000/4000
Eje z: 1200 Eje w: 1200
Resaltar

Tipo de suelo de alta precisión

,

energía eólica

,

Centro de mecanizado de fresado y mandrinado

Descripción del producto

SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 0

Descripción del producto:

Centro de mecanizado de mandrinado y fresado de tipo suelo de alta precisión SMTCL T-Force 160R/200R para energía eólica
Tipo de alta precisión con alta precisión de toda la máquina, es adecuado para el mecanizado de piezas grandes de precisión
piezas, y se utiliza en energía eólica, energía, potencia, maquinaria general y otras industrias.
Características estructurales:Disposición de caja lateral de una sola columna, en la que la columna se mueve horizontalmente a lo largo del riel guía del cuerpo (eje X coordenada), el cabezal se mueve verticalmente a lo largo del riel guía de la columna (coordenada del eje Y), el ariete se mueve horizontalmente en el cabezal (coordenada del eje Z) y el husillo se mueve en el ariete (coordenada del eje W)
Piezas básicas:fundido con material de fundición de alta resistencia y proceso de arena de resina, el ariete está hecho de fundición dúctil de alta resistencia
Grupo de husillo:Alta velocidad y gran par, se utiliza el grupo de husillo importado, y el cojinete del husillo adopta el método de lubricación con aceite y gas
Carril guía:Los ejes X, Y y Z están equipados con un riel guía estático de flujo constante cerrado, con buena resistencia a la vibración y retención de la precisión, y el eje W está equipado con el riel guía lineal originalmente importado como riel guía auxiliar

Características del producto:

SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 1

Fundiciones básicas de alta calidad

El cuerpo, el asiento deslizante, la columna, el cabezal y otras fundiciones de la máquina herramienta están hechos de fundición gris de alta resistencia con moldeo de arena de resina. El ariete y la
caja de cambios principal están hechos de fundición dúctil de alta resistencia, que tiene buena absorción de impactos y rigidez
SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 2

Control estricto del proceso e inspección de calidad

Control de proceso de calidad estricto y completo, 138 elementos de control de inspección de proceso, prueba de aceptación total e inspección de 179 elementos realizan una inspección de alto estándar
inspección de la precisión del producto para garantizar que la precisión del producto sea estable y confiable.
SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 3

Ariete de alta precisión y alta rigidez

El ariete está hecho de fundición dúctil de alta resistencia y se compensa conjuntamente mediante un cilindro hidráulico doble, una válvula proporcional y un sistema de control CNC.
SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 4

Control de bucle cerrado completo

Cada eje se mide mediante una regla de rejilla importada para lograr un control de bucle cerrado completo, mejorando la precisión de posicionamiento de la máquina herramienta.
SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 5
SMTCL Centro de mecanizado de fresado y perforación de suelo de alta precisión T-Force 160R/200R para energía eólica 6
Parámetros del producto:
Artículo
Unidad

T-Force 160R
T-Force 200R

Husillo

Diámetro del husillo
mm

160
200

Diámetro del eje de fresado
mm

260
320

Especificación del mango de la herramienta


JT50/BT50
JT60/BT60

Velocidad de rotación del husillo
r/min

10-1500(2000)
10-1250(2000)

Máximo par del husillo
N·m

6300/7600
9600/14000

Motor del husillo potencia
kW

58/69
110/162

Sección transversal del ariete
mm

480×540
520×580

Carrera

Eje X
mm

6000(incremento por 2000)
8000(incremento por 2000)

Eje Y
mm

3000/4000
4000/5000/6000

Eje Z
mm

1200
1250

Eje W
mm

1200
1200

Avance

Velocidad de avance
Eje X
mm/min

1-10000
1-10000

Eje Y
mm/min

1-8000
1-8000

Eje Z
mm/min

1-6000
1-6000

Eje W
mm/min

1-6000
1-6000

Movimiento rápido
Eje X
mm/min

10000
10000

Eje Y
mm/min

8000
8000

Eje Z
mm/min

6000
6000

Eje W
mm/min

6000
6000

Precisión de posicionamiento




Estándar de ejecución
GB/T 5289.2-2021
Eje X
mm

0.012/1000

0.012/1000

Eje Y
mm

0.012/1000
0.012/1000

Eje Z
mm

0.012
0.012

Eje W
mm

0.012
0.012

Precisión de posicionamiento repetido



Estándar de ejecución
GB/T 5289.2-2021
Eje X
mm

0.01
0.01

Eje Y
mm

0.01
0.01

Eje Z
mm

0.01
0.01

Eje W
mm

0.01
0.01

Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, prevalecerá el objeto físico.

Configuración estándar:
Sistema SIEMENS 828D
Regla de rejilla de eje X/Y/Z
Carril guía estático de eje X/Y/Z
Rejilla magnética del eje W
Rodamientos de husillo importados
Función de soplado del husillo
Sistema de refrigeración de temperatura constante
Sistema de lubricación centralizada para máquina herramienta
Plataforma levantada/bajado junto con el cabezal
Unidad de extracción de virutas tipo cadena de un solo lado
Protección de armadura de columna
Protección de riel guía de eje X/Y
Cremallera, husillo y cojinete importados
Reductor de avance importado
Inspección de bucle cerrado completo
Pistola de aire limpio/pistola de agua

Configuración opcional:
Banco de trabajo giratorio CNC
Cabezal de fresado manual/semiautomático/automático
Cabezal de refrentado
Función de captura automática del cabezal accesorio
Compensación de elongación térmica del ariete
Sistema de refrigeración interno del husillo
Soplado de regla de rejilla
Almacén de herramientas
Sala de operaciones totalmente cerrada
Plataforma elevadora automática
Enfriador de aceite de la estación de bombeo
Biblioteca de cabezales 3D
Control adaptativo
Detección de anomalías de carga de herramientas
Paquete de ahorro de energía
Plataforma
