Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande

Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande

Potencia de Husillo Grande

esfuerzo de torsión grande

Tipo de piso

Lugar de origen:

Porcelana

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

Forcedura electrónica

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Nombre del producto:
Máquina de piso CNC de alta eficiencia y máquina aburrida
Producto:
Forcedura electrónica
Diámetro del husillo:
160/200
Diámetro del eje de fresado:
Las demás partidas
Especificación del mango de herramientas:
JT50/BT50
Eje x:
6000 (incremento por 2000)
Eje y:
3000/4000/5000
Eje z:
1200
Eje w:
1200
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45-60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 conjuntos por mes
Descripción del producto

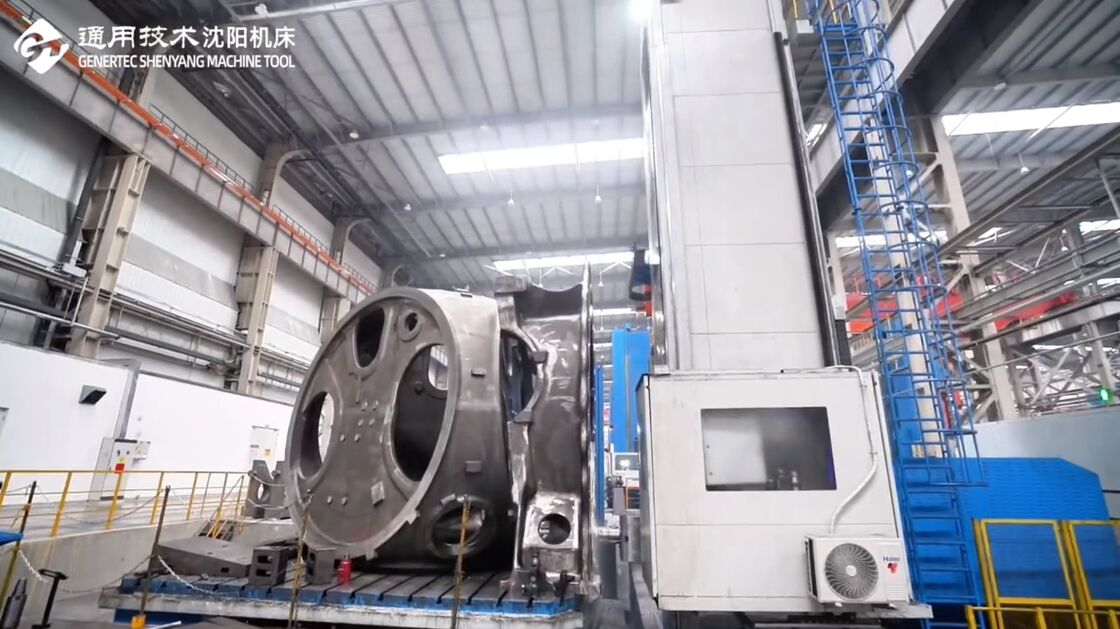

Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 0

Descripción del producto:

Fresadora y mandrinadora de suelo CNC de gran potencia de husillo y gran par E-Force de SMTCL
Alta eficiencia con gran potencia de husillo y gran par, es adecuada para el mecanizado de piezas medianas y grandes, y se utiliza en energía eólica, energía, reductores, maquinaria general y otras industrias.
Características estructurales:Disposición de caja lateral de una sola columna, en la que la columna se mueve horizontalmente a lo largo del carril guía del cuerpo (coordenada del eje X), el cabezal se mueve verticalmente a lo largo del carril guía de la columna (coordenada del eje Y), el ariete se mueve horizontalmente en el cabezal (coordenada del eje Z) y el husillo se mueve en el ariete (coordenada del eje W).
Piezas básicas:Fundido con material de fundición de alta resistencia y proceso de arena de resina, el ariete está hecho de fundición dúctil de alta resistencia.
Grupo de husillo:Alta velocidad y gran par, con caja de cambios casera independiente, dividida en tres cambios de velocidad alta, media y baja.
Carril guía:Los ejes X e Y están equipados con un carril guía estático de flujo constante cerrado, con buena resistencia a la vibración y retención de la precisión, y el eje Z está equipado con un elemento rodante más
carril guía combinado de banda de acero, mientras que el carril guía estático es opcional.

Características del producto:

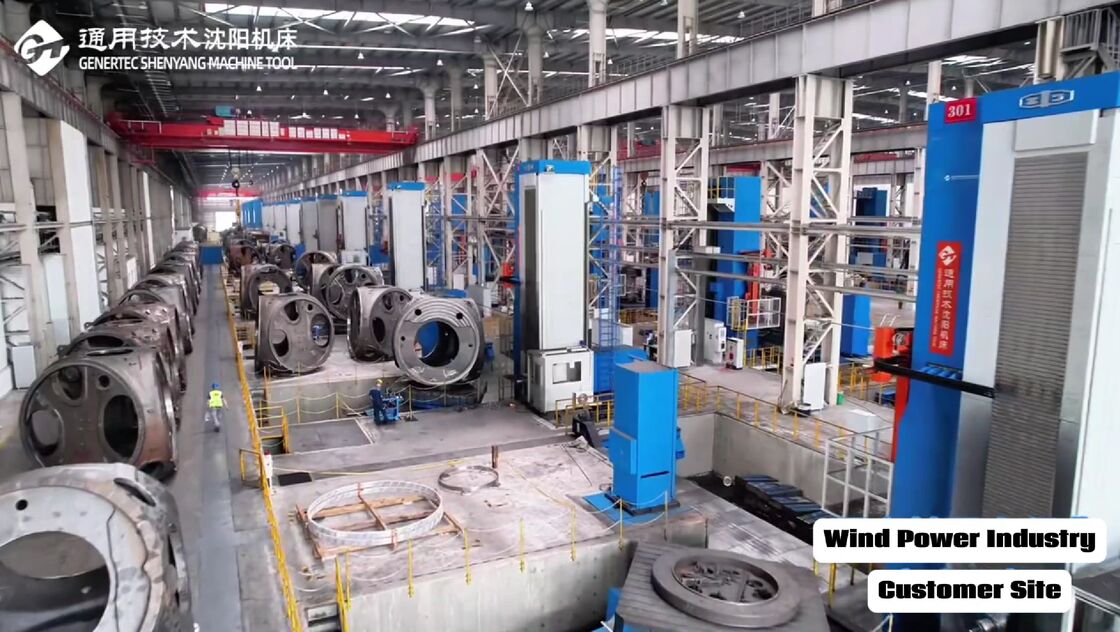

Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 1

Fundiciones básicas de alta calidad

El cuerpo, el asiento deslizante, la columna, el cabezal y otras fundiciones de la máquina herramienta están hechos de fundición gris de alta resistencia con moldeo de arena de resina. El ariete y la
caja de cambios principal están hechos de fundición dúctil de alta resistencia, que tiene buena absorción de impactos y rigidez

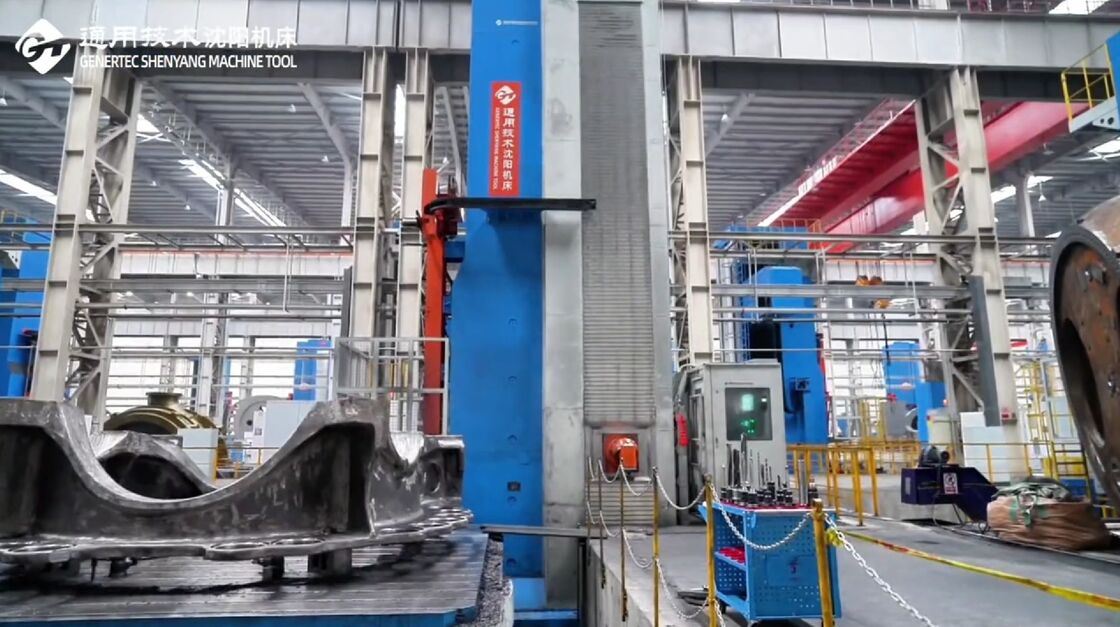

Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 2

Control de proceso e inspección de calidad estrictos

Control de proceso de calidad estricto y completo, 138 elementos de control de inspección de proceso, prueba de aceptación total e inspección de 179 elementos realizan una inspección de alto estándar
en la precisión del producto para garantizar que la precisión del producto sea estable y confiable.

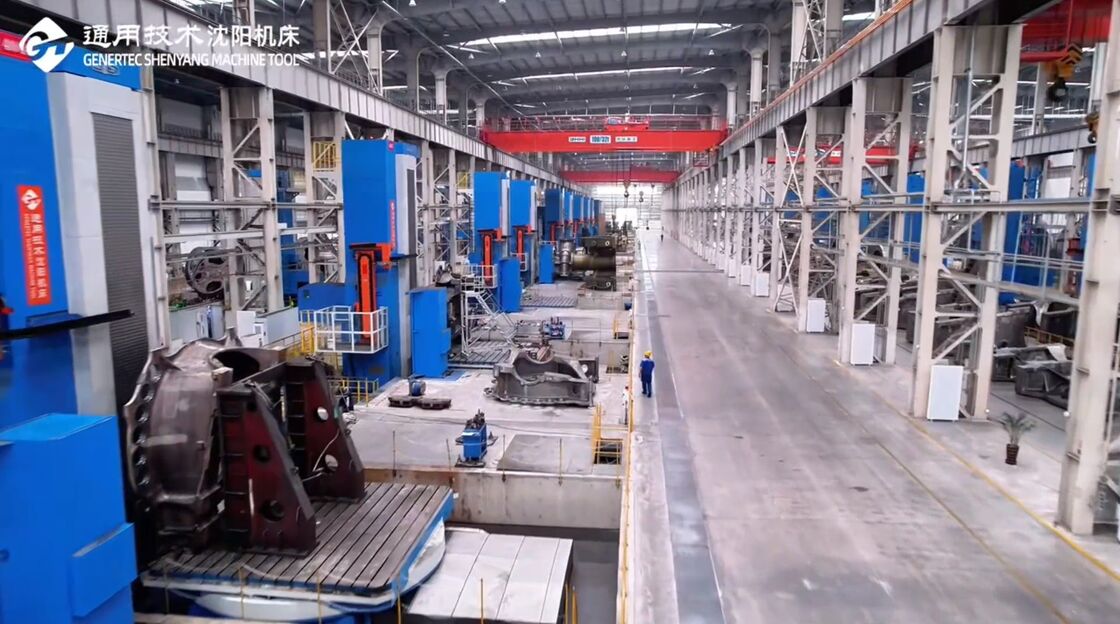

Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 3

Ariete de alta precisión y alta rigidez

El ariete está hecho de fundición dúctil de alta resistencia y está compensado conjuntamente por un cilindro hidráulico doble, una válvula proporcional y un sistema de control CNC.
Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 4

Control de bucle cerrado completo

Cada eje se mide mediante una regla de rejilla importada para lograr un control de bucle cerrado completo, mejorando la precisión de posicionamiento de la máquina herramienta.
Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 5
Máquina Fresadora y Mandrinadora CNC de Piso E-Force de Tipo Piso SMTCL, Husillo Grande, Potencia Grande, Par Motor Grande 6
Parámetros del producto:
Artículo
Unidad
E-Force160RH
E-Force200RH
Husillo
Diámetro del husillo
mm
160
200
Diámetro del eje de fresado
mm
260
320
Especificación del mango de la herramienta

JT50/BT50
JT60/BT60
Velocidad de rotación del husillo
r/min
10-1500(2000)
10-1250
Máximopar del husillo
N·m
6300/7600
8400/10000
Motor del husillopotencia
kW
58/69
85/102
Sección transversal del ariete
mm
480×540
480×540 520×580(Carrera de columna de 7000 mm)
Carrera
Eje X
mm
6000(incremento por 2000)
8000(incremento por 2000)
Eje Y
mm
3000/4000/5000
4000/5000/6000/7000
Eje Z
mm
1200
1200
Eje W
mm
1200
1200
Avance
Velocidad de avance
Eje X
mm/min
1-10000
1-10000
Eje Y
mm/min
1-8000
1-8000
Eje Z
mm/min
1-6000
1-6000
Eje W
mm/min
1-6000
1-6000
Movimiento rápido
Eje X
mm/min
10000
10000
Eje Y
mm/min
8000
8000
Eje Z
mm/min
6000
6000
Eje W
mm/min
6000
6000
Precisión de posicionamiento



Estándar de ejecución
GB/T5289.2-2021
Eje X
mm
0.012/1000
(regla de rejilla como configuración estándar)
0.012/1000
(regla de rejilla como configuración estándar)
Eje Y
mm
0.012/1000(regla de rejilla como configuración opcional)
0.012/1000(regla de rejilla como configuración opcional)
Eje Z
mm
0.025/0.012(Rejilla)
0.025/0.012(Rejilla)
Eje W
mm
0.025/0.012(Rejilla)
0.025/0.012(Rejilla)
Precisión de posicionamiento repetido


Estándar de ejecución
GB/T 5289.2-2021
Eje X
mm
0.01
0.01
Eje Y
mm
0.01
0.01
Eje Z
mm
0.01
0.01
Eje W
mm
0.01
0.01
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, prevalecerá el objeto físico.
Configuración estándar:
Sistema SIEMENS 828D
Regla de rejilla de eje X/Y
Carril guía estático de eje X/Y
Placa protectora de acero para el eje X
Rodamientos de husillo importados
Función de soplado del husillo
Carril guía combinado de rodadura y deslizamiento del eje Z
Sistema de lubricación centralizado para máquina herramienta
Protección de armadura de columna
Plataforma levantada/bajada junto con el cabezal
Reductor de avance importado
Sistema de refrigeración de temperatura constante
Husillos y rodamientos importados de los ejes Y, Z, W
Cremallera importada del eje X;
Unidad de extracción de virutas tipo cadena de un solo lado
Pistola de aire limpio/pistola de agua
Configuración opcional:
Sistema SIEMENS ONE
Carril guía estático del eje Z
Regla de rejilla del eje Z
Rejilla magnética del eje W
Banco de trabajo giratorio CNC
Cabezal de fresado manual/semiautomático/automático
Cabezal de refrentado, almacén de herramientas
Función de captura automática del cabezal accesorio
Compensación de elongación térmica del ariete
Sistema de refrigeración interno del husillo
Soplado de regla de rejilla
Inspección de bucle cerrado completo
Sala de operaciones totalmente cerrada
Plataforma elevadora automática
Enfriador de aceite de la estación de bombeo
Biblioteca de cabezales 3D
Control adaptativo
Detección de anomalías de carga de herramientas
Paquete de ahorro de energía
Plataforma
