Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual

Nombre de la Marca: HD
Número de modelo: CW61140
Lugar de origen: Porcelana
Certificación: CE ISO
Cantidad mínima de pedido: 1 JUEGO
Precio: Negociable
Capacidad de suministro: 50 conjuntos por mes
Las etiquetas

Máquina convencional del torno de CDE-A

Máquina convencional horizontal del torno

Máquina de torneado del torno del metal manual

Detalles del producto

Marca: alta definición Tipo: CW61140
Nombre del producto: Tornos manuales pesados Diámetro máximo de oscilación sobre el lecho: 1400 mm
Diámetro máximo de oscilación sobre el vagón: 1050 mm Anchura de la cama: 970 mm
Duración máxima de la pieza de trabajo: 1000mm-15000m m Diámetro de diámetro interior de eje: F130 mm
Resaltar

Máx. Diámetro sobre Bancada 1400mm

,

Cuerpo de cama tipo piso

,

Ancho de la guía de 970mm

Descripción del producto

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 0

Descripción del producto:

Torno de precisión para trabajo pesado Max. Giro sobre la bancada 1400mm CW61140 Torno manual

Esta máquina herramienta es un torno horizontal regular, que adopta tecnología avanzada de procesamiento y ensamblaje, alta precisión, buena estabilidad, alta rigidez, alta velocidad, gran diámetro de agujero pasante y amplia gama de uso, está diseñada para tornear piezas de metal negro, metal no ferroso y algunas piezas de material no metálico con herramientas de corte de aleación dura y acero de alta velocidad. Esta máquina herramienta es adecuada para el mecanizado en bruto y fino de diversas superficies rotativas complejas, y también puede realizar corte, mandrinado, roscado y otro mecanizado.

La estructura principal de esta máquina herramienta es un cuerpo de bancada tipo piso sólido, superficie de guía recubierta de plástico, buena resistencia al desgaste y ancho de riel de guía de 970 mm. El riel de guía adopta un enfriamiento por frecuencia media, la longitud de procesamiento puede alcanzar hasta 20 metros. La alimentación adopta el principio de transmisión mecánica.

Detalles del producto:

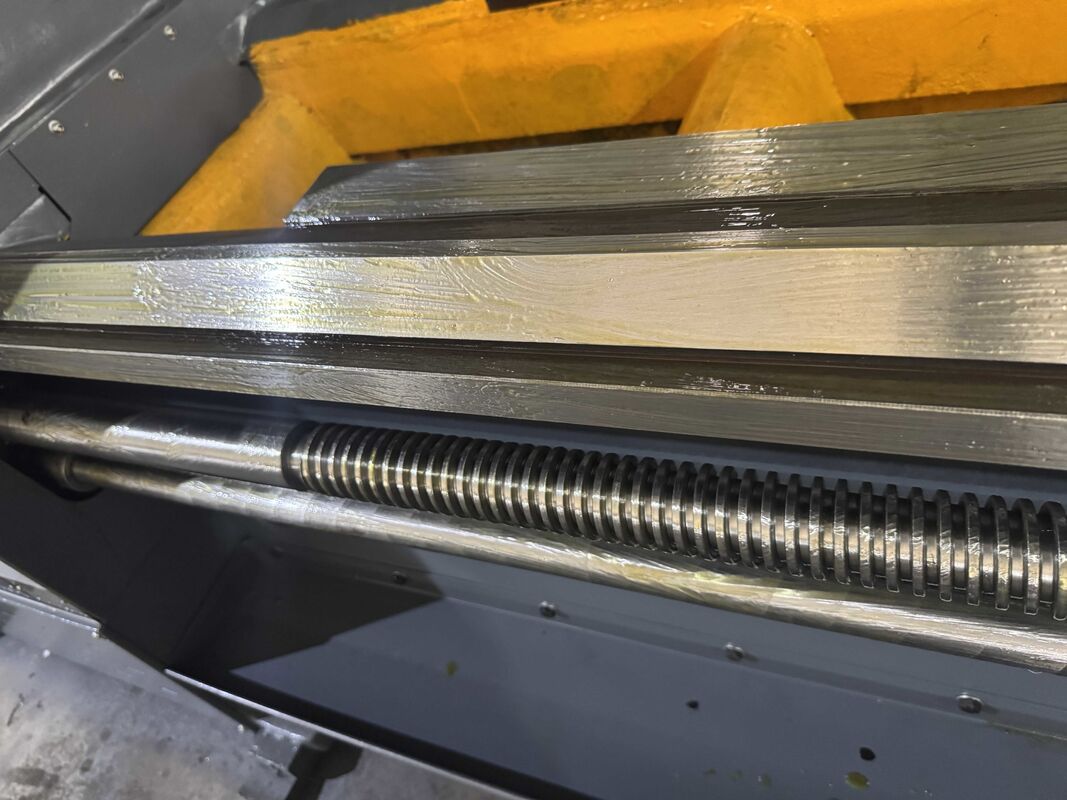

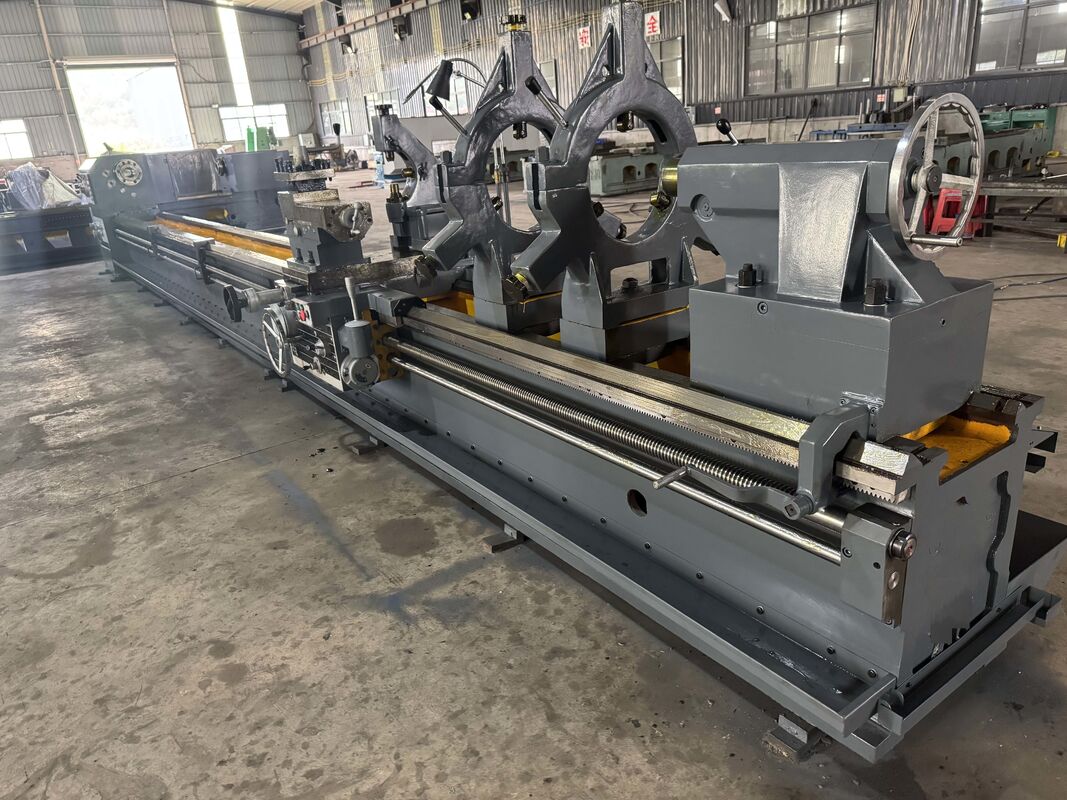

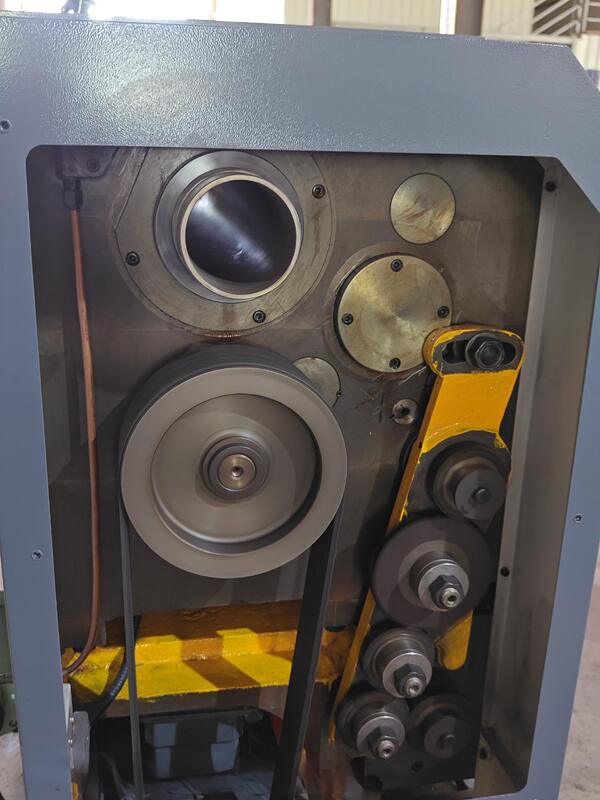

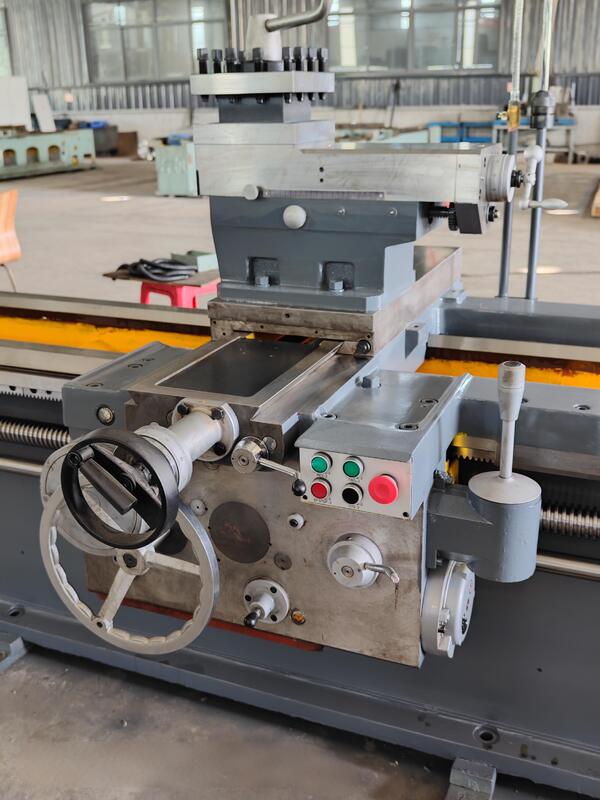

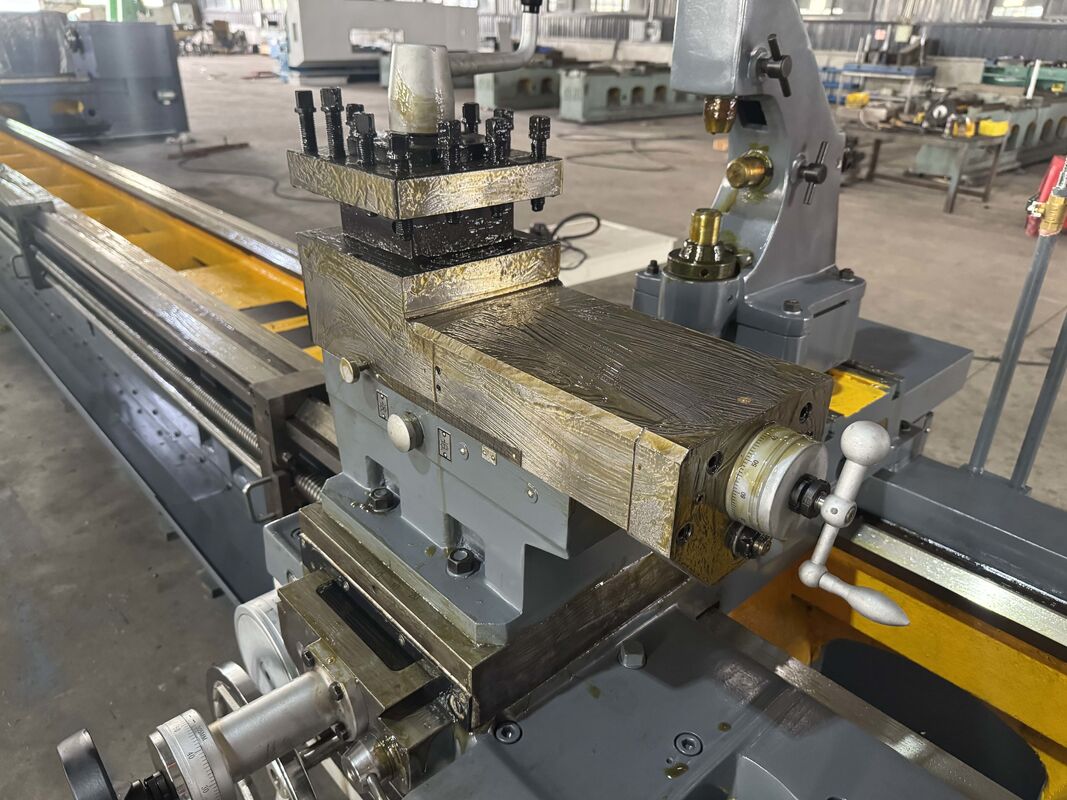

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 1

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 2Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 3

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 4Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 5

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 6Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 7

Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 8Torno de Precisión para Trabajo Pesado, Máx. Diámetro sobre Bancada 1400mm CW61140, Torno Manual 9

Parámetros del producto:

Proyecto
Parámetro principal
Unidad
CW61140



Más trabajo alrededor
Max. giro sobre la bancada
mm
1400
Max. giro sobre el carro
mm
1050
Max. longitud de la pieza de trabajo
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. longitud de corte
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Dos capacidades máximas de soporte de peso superior
kg
10000(20000)




Husillo
Agujero del husillo
mm
130
Agujero cónico en el husillo
mm
1:20(140 Métrico)
Agujero principal en el husillo
ISO
A2-15
Diámetro de la posición del cojinete frontal del husillo
mm
220
Número de tipos de rotación del husillo y velocidad de rotación
r/min
21 tipos
3.15-315
Número de inversiones del husillo y velocidad de rotación
r/min
21 tipos
5-400
Potencia del motor principal
kw
22(30)
Diámetro del mandril manual
mm
1000


Estructura de la bancada
Ancho de la bancada
mm
970
Estructura de la bancada
mm
Marco de la bancada de piso completo
Alimentación lateral
mm
730
Alimentación vertical
mm
1000-15000
Movimiento horizontal/vertical rápido
m/min
4/8







Entrar para dar la vuelta
Alimentaciones longitudinales 64 tipos
mm/(in/r)
0.1~12
Alimentaciones transversales 64 tipos
mm/(in/r)
0.05~6
64 velocidades de alimentación en el portaherramientas superior
mm/(in/r)
0.025-3
Roscas métricas 56 tipos
mm
1~240
Roscas Whitworth 56 tipos
tpi
30-1/4
Roscas de módulo 53 tipos
mm
0.5~60
Roscas diametrales 24 tipos
D.P.
60-0.5
La proporción de la velocidad de avance del portaherramientas superior a la velocidad de avance longitudinal
mm
1/4
Paso del tornillo de la máquina herramienta
mm
12
Potencia del motor rápido
kw
1.5


Contrapunto
Diámetro de la manga del contrapunto
mm
200(260)
Recorrido de la manga del contrapunto
mm
300
Agujero cónico de la manga del contrapunto
mm
Morse 20
Cono superior (métrico)
métrico
Número 6






Portaherramientas
Forma del portaherramientas
tipo
estación vertical 4
Dimensiones de la sección transversal de la herramienta de corte
tipo
45×45
Ángulo de rotación del portaherramientas

±90°
Max. recorrido lateral del portaherramientas inferior
mm
500
Max. recorrido lateral del portaherramientas superior
mm
300
Velocidad de movimiento vertical/horizontal rápida del portaherramientas
mm
3740/1870
Velocidad de movimiento rápido del portaherramientas pequeño
mm/min
935
Potencia del motor de la bomba de refrigeración
mm/min
0.125



Artículos de inspección
Precisión de procesamiento
kw
IT6/IT7
Redondez de procesamiento
nivel
0.008
Cilindricidad de la pieza de trabajo de procesamiento
mm
0.03/300
Planitud de la pieza de trabajo de procesamiento
mm
0.033/500
Rugosidad
mm
Ra1.6
Cara final del husillo
mm
0.008
Accesorios estándar de la máquina herramienta:manga superior del husillo y del contrapunto: Φ1000 mandril de cuatro mordazas: Plancha de ajuste; Perno de anclaje; Enfríe el tanque de agua.
Nota: 3000 mm y superiores a 3000 mm con marco central de 50-600 mm; portaherramientas de Φ50-250 mm

Accesorios opcionales:Φ1250 mandril de cuatro mordazas: marco central de Φ250-800 mm
