SMTCL HTC63H Fanuc doble guía de rieles de alta precisión de lecho inclinado CNC torno

Nombre de la Marca: SYMG SMTCL
Número de modelo: HTC63H
Lugar de origen: Porcelana
Certificación: ISO certification
Cantidad mínima de pedido: 1 juego
Precio: Negociable
Capacidad de suministro: 45 sistemas por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre del producto: HTC63H Diámetro máximo de corte:: 630/800 mm
Duración máxima de corte:: 1000/1500/2000/3000m m Diámetro máximo del columpio sobre la cama:: ∅820
Diámetro máximo de giro en el tobogán:: ¥650 Diámetro del orificio del husillo:: 140mm
Diámetro máximo de la barra transversal:: 125 mm Rango de velocidad del husillo:: 35-1800 rpm
Diámetro del mandril estándar:: 18 &quot; Tipo de torreta de herramientas estándar:: Carro de servoherramienta horizontal de 12 estaciones
Resaltar

Alta precisión

,

Relíos de doble guía torno CNC

,

Control FANUC

Descripción del producto

SMTCL HTC63H Fanuc doble guía de rieles de alta precisión de lecho inclinado CNC torno 0

Descripción del producto

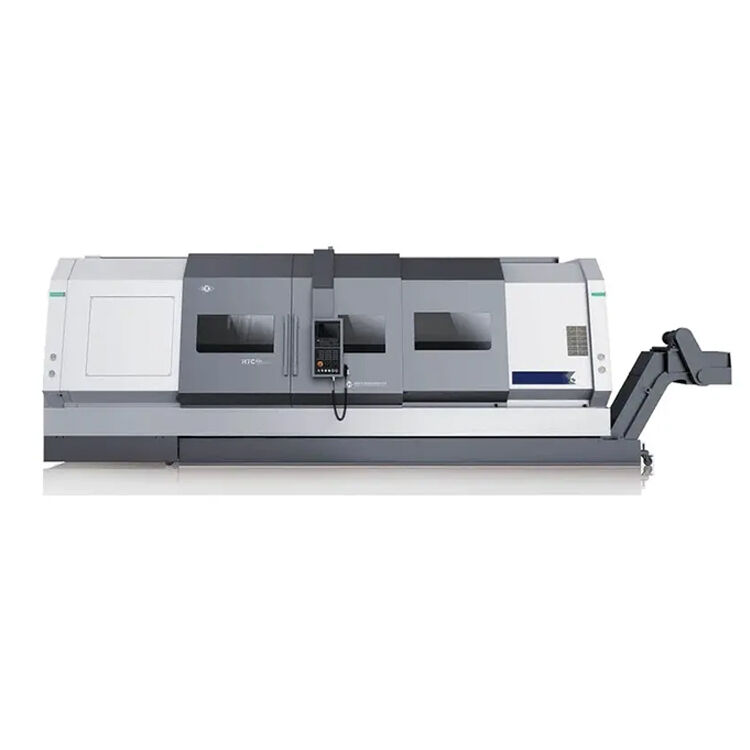

Torno CNC de bancada inclinada de alta precisión SMCTCL HTC63H Fanuc con guías dobles
El carro del torno horizontal CNC de la serie HTC63Q/H/S adopta una estructura de doble guía interna con gran
envergadura y gran rigidez. Toda la máquina es más rígida cuando se mecaniza el orificio interno. El husillo adopta
un cabezal de dos engranajes, que tiene una alta velocidad de rotación y un gran par de corte. Puede satisfacer eficazmente la
demanda de mecanizado de piezas de maquinaria de ingeniería, automoción, metalurgia, fundición y otras industrias.
Características del producto
1, Alta precisión
◆ Tornillo y riel guía de alta precisión
◆ Rodamientos de husillo de alta precisión
◆ Cuantificación estándar del proceso
◆ Regla de rejilla de alta precisión
2, Alta eficiencia
◆ Aplicación de código modular del sistema
◆ Configuración funcional completa, que permite la producción inteligente
◆ Torreta servo de alta eficiencia
◆ Husillo de corte de alto rendimiento y servicio pesado
3, Alta rigidez
◆ Cuerpo de hierro fundido de alta calidad y otras fundiciones clave
◆ Cabezal de gran envergadura
◆ Husillo de alta potencia y gran par
◆ Carro portaherramientas de alta rigidez
Detalles del producto


Tornillos y rieles guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles guía de grado H, y es impulsado directamente por servomotores para lograr una excelente precisión de funcionamiento.


Rodamientos de rodillos cilíndricos de husillo de alta precisión

Adopta rodamientos de rodillos cilíndricos de grado P4 importados de alta calidad y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.


Dos ejes de alta velocidad

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar un funcionamiento rápido y estable de la máquina herramienta.

Configuración funcional completa, que permite
producción inteligente
Se pueden configurar diferentes configuraciones de módulos, como el contrapunto, el sub-husillo, el contrapunto servo y el eje Y,
según los diferentes requisitos de la pieza de trabajo. Puede realizar el procesamiento de múltiples secuencias de piezas de trabajo, y también puede estar equipado con medición de piezas de trabajo, herramientas
ajustador, módulos de automatización, etc., para mejorar la eficiencia del trabajo.

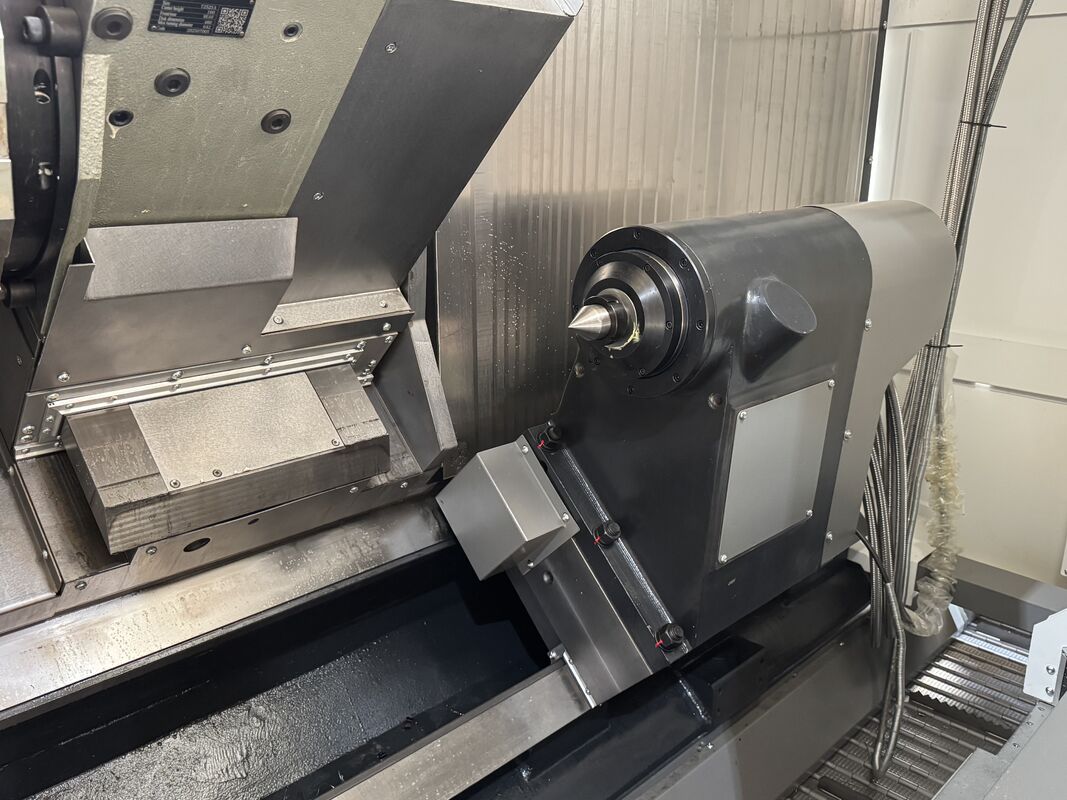

Contrapunto de husillo pequeño
Está equipado con un contrapunto de estructura de husillo pequeño, y rodamientos de rodillos cónicos y rodamientos de bolas de contacto angular instalados internamente para mejorar la rigidez de corte del extremo del contrapunto
y asegurar el efecto de corte de las piezas de eje largo.Bancada de alta rigidez

La bancada es una bancada inclinada a 45°, con una estructura de nervaduras optimizada y reforzada en el interior. Está fundida en una sola pieza con fundiciones de alta calidad, y todo el eje adopta una estructura de riel duro, lo que mejora eficazmente la rigidez dinámica. La unión entre la bancada y el cabezal se raspa y se rectifica mediante una superficie de doble apoyo, lo que mejora aún más la rigidez de corte de toda la máquina.
Parámetros del producto

Artículos
Unidades
HTC63Q
HTC63H
HTC63S
Diámetro máx. de corte (eje/disco)
mm
1085.5
Φ630/Φ800
Longitud máx. de corte
Longitud máx. de corte
mm
1085.5
Diámetro máx. de giro sobre la bancada
Diámetro máx. de giro sobre la bancada
Diámetro máx. de giro sobre la bancada
mm
1085.5
Φ820
Diámetro máx. de giro sobre la escotadura de la bancada
Diámetro máx. de giro sobre la escotadura de la bancada
mm
1085.5
Φ650
Husillo
Husillo
Modelo de nariz de husillo
-
A2-11
A2-15
A2-15
Diámetro interior del rodamiento delantero
mm
1085.5
Φ180
Φ180
Conicidad y tamaño del orificio del husillo
1:20;Φ150

Diámetro del orificio del husillo Máx.
Diámetro del orificio del husillo Máx.
Diámetro del orificio del husillo Máx.
mm
1085.5
Φ106
Φ140
Diámetro máx. de la barra
mm
1085.5
Φ88
Φ125
Diámetro del plato estándar
pulgadas
12"
15"
18"
Rango de velocidad del husillo
r/min
35-2000
Par máx. del husillo
Par máx. del husillo
Par máx. del husillo
Nm
1250
1900
3800
Serie de velocidad del husillo
Dos engranajes mecánicos

Potencia de salida del motor principal continua/30 min.
Potencia de salida del motor principal continua/30 min.
Potencia de salida del motor principal continua/30 min.
kW
20/30
22/26
30/37
Eje X/Z
Velocidad de avance rápido del eje X
mm
1085.5
12
Recorrido del eje X
Recorrido del eje X
mm
1085.5
12
Recorrido del eje X
Recorrido del eje X
mm
1085.5
430
Recorrido del eje Z
Recorrido del eje Z
mm
1085.5
1050/1550/2050/3050
Contrapunto
Contrapunto
Recorrido del contrapunto
mm
1085.5
850/1350/1850/2850
Método de accionamiento del contrapunto
Método de accionamiento del contrapunto
Arrastre del carro

Recorrido de la camisa del contrapunto
Recorrido de la camisa del contrapunto
Recorrido de la camisa del contrapunto
mm
1085.5
180
Diámetro de la camisa del contrapunto
Diámetro de la camisa del contrapunto
mm
1085.5
Φ180
Conicidad del orificio cónico del contrapunto
Conicidad del orificio cónico del contrapunto
Morse 5#

Morse 6#
Torreta portaherramientas
Torreta portaherramientas
Forma de la torreta portaherramientas
Portaherramientas servo horizontal de 12 estaciones

Portaherramientas hidráulico horizontal de 12 estaciones
Portaherramientas hidráulico horizontal de 12 estaciones
Altura central
mm
1085.5
Tamaño de la herramienta
Tamaño de la herramienta
Tamaño de la herramienta
mm
1085.5
Si se puede elegir la herramienta cercana
Si se puede elegir la herramienta cercana
Si se puede elegir la herramienta cercana
mm
1085.5
Capacidad de carga máxima
Capacidad de carga máxima
Capacidad de carga máxima
Piezas de trabajo de disco
kg
7000/8500/10000/12500
800/2000
1000
Piezas de trabajo de eje
kg
7000/8500/10000/12500
2000
3000
Otros
Distancia entre el centro del husillo y el suelo
mm
1085.5
1160
Peso de la máquina
Peso de la máquina
kg
7000/8500/10000/12500
13000/16000/19000/22000
