Torno CNC de servicio pesado horizontal de 12 estaciones con torreta servo de alta precisión SMTCL HTC80H

Torno CNC de servicio pesado horizontal de 12 estaciones con torreta servo de alta precisión SMTCL HTC80H

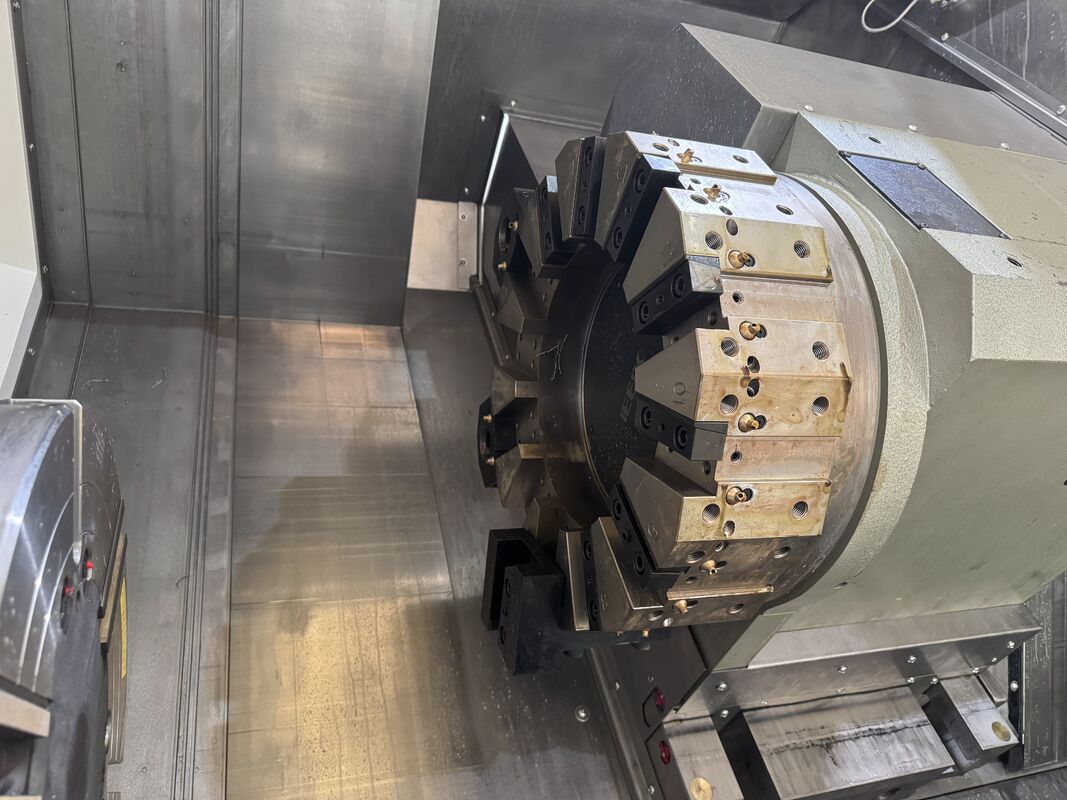

Carro de servoherramienta horizontal de 12 estaciones

Eficacia alta de la alta exactitud

Alta rigidez

Lugar de origen:

Porcelana

Nombre de la marca:

SYMG SMTCL

Certificación:

ISO certification

Número de modelo:

HTC80H

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre del producto:
HTC80H
Diámetro máximo de corte::
800/960 milímetros
Duración máxima de corte::
1000/1500/2000/3000/4000 mm
Diámetro máximo del columpio sobre la cama::
¥1000
Diámetro máximo de giro en el tobogán::
¥800
Diámetro del orificio del husillo::
140mm
Diámetro máximo de la barra transversal::
122 milímetros
Rango de velocidad del husillo::
20-1800 rpm

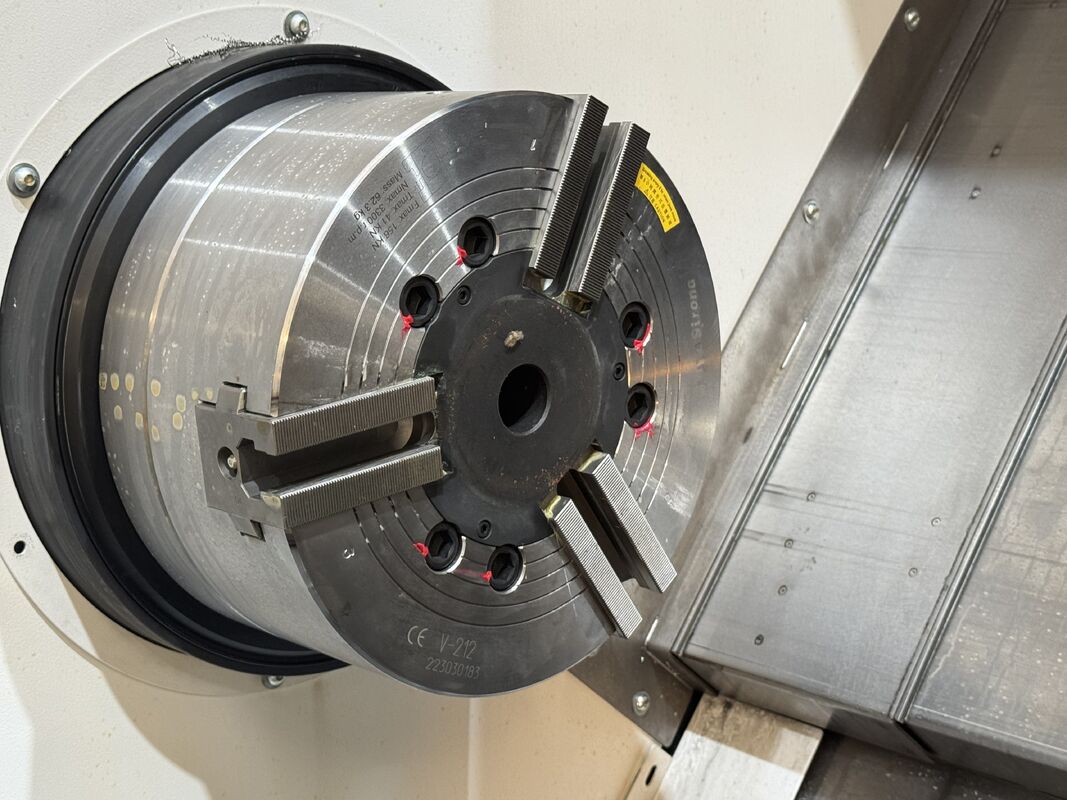

Diámetro del mandril estándar::
15"
Tipo de torreta de herramientas estándar::
Carro de servoherramienta horizontal de 12 estaciones
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
30-45 días
Condiciones de pago
T/T, L/C, Unión Occidental
Capacidad de la fuente
45 sistemas por mes
Descripción del producto

Torno CNC de servicio pesado horizontal de 12 estaciones con torreta servo de alta precisión SMTCL HTC80H 0

Descripción del producto
Torno CNC pesado HTC80H de alta precisión con torreta servo horizontal de 12 estaciones de SMTCL

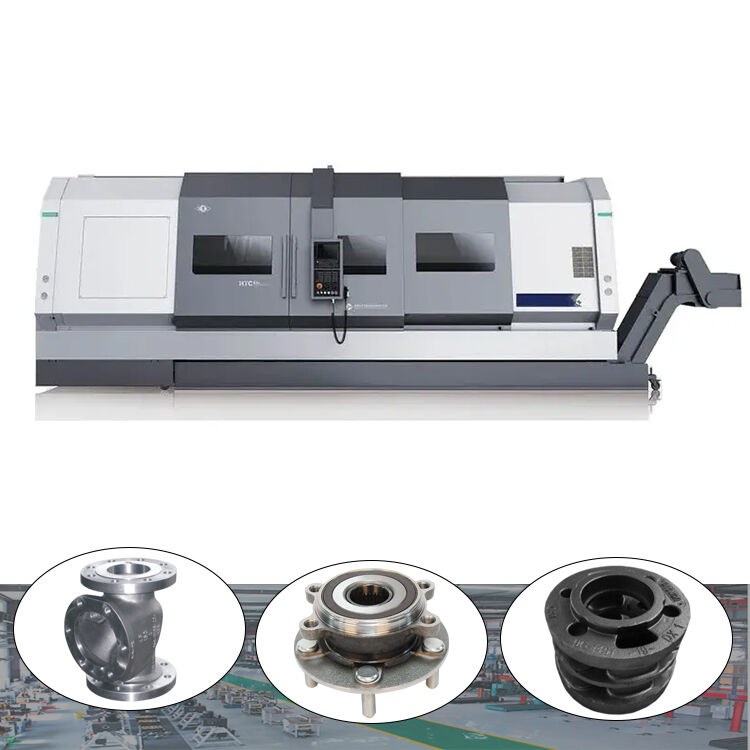

Serie HTC80H/SEl torno horizontal CNC adopta una estructura de rieles duros, por lo que la rigidez general de la máquina herramienta es fuerte. El par del husillo es grande y el diámetro pasante es grande, por lo que es adecuado para mecanizar varias piezas de eje y disco, y puede satisfacer eficazmente la demanda de mecanizado de piezas de maquinaria de ingeniería, automotriz, metalurgia, fundición y otras industrias.
Características del producto
1, Alta precisión
◆ Tornillo y riel guía de alta precisión
◆ Rodamientos de husillo de alta precisión
Cuantificación estándar del proceso
◆ Regla de rejilla de alta precisión
2, Alta eficiencia
Aplicación de código modular del sistema
◆ Configuración funcional completa, que permite la producción inteligente
◆ Torreta servo de alta eficiencia
◆ Husillo de corte de alto rendimiento y servicio pesado
3, Alta rigidez
Cuerpo de fundición de hierro de alta calidad y otras fundiciones clave
Cabezal de largo alcance
Husillo de alta potencia y gran par
Torreta de herramientas de alta rigidez
Detalles del producto


Tornillos y rieles guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles guía de grado H, y es impulsado directamente por servomotores para lograr una excelente precisión de funcionamiento


Rodamientos de rodillos cilíndricos de husillo de alta precisión

Adopta rodamientos de rodillos cilíndricos de grado P4 importados de alta calidad y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.


Dos ejes de alta velocidad

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar un funcionamiento rápido y estable de la máquina herramienta

Configuración funcional completa, que permite la
producción inteligente

Se pueden configurar diferentes configuraciones de módulos, como luneta, sub-husillo, contrapunto servo y eje Y,
según los diferentes requisitos de la pieza de trabajo. Puede realizar el procesamiento de múltiples secuencias de piezas de trabajo y también puede estar equipado con medición de piezas de trabajo, herramientas
ajustador, módulos de automatización, etc., para mejorar la eficiencia del trabajo.

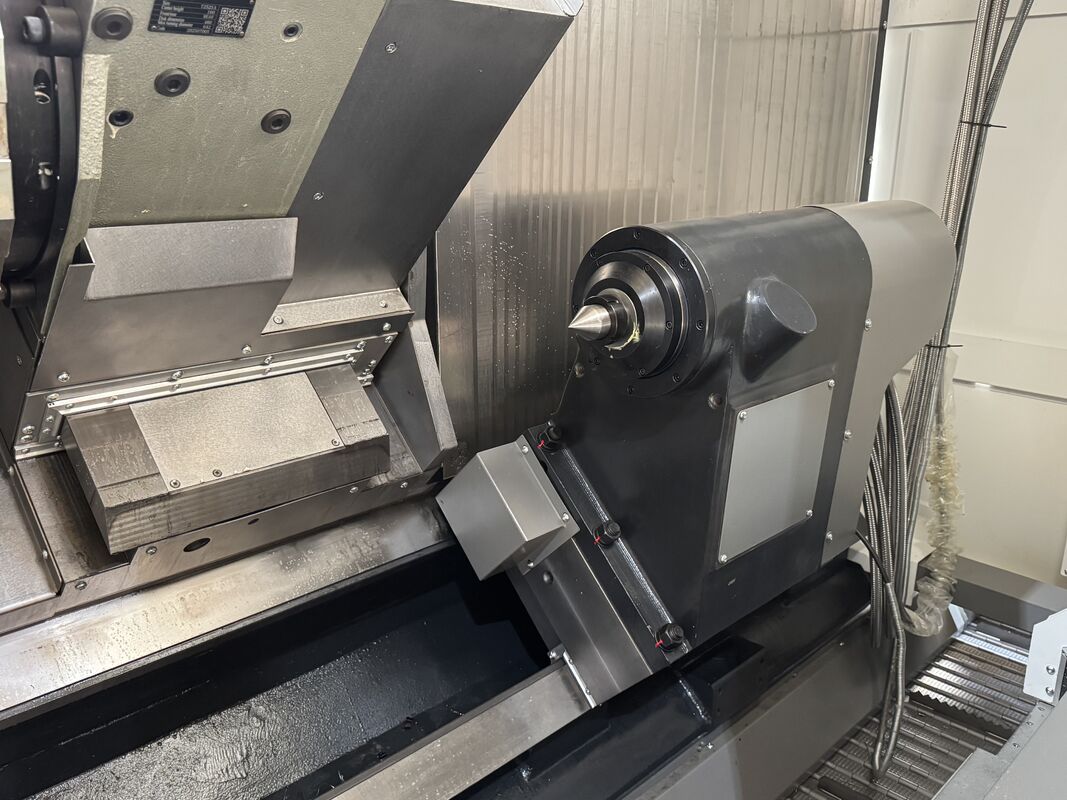

Contrapunto de husillo pequeño
Está equipado con un contrapunto de estructura de husillo pequeño e internamente instalado con rodamientos de rodillos cónicos
y rodamientos de bolas de contacto angular para mejorar la rigidez de corte del extremo del contrapuntoy asegurar el efecto de corte de las piezas de eje largo.

Bancada de alta rigidez
La bancada es una bancada inclinada a 45°, con una estructura de nervaduras optimizada y reforzada en el interior. Está fundida en una sola pieza con fundiciones de alta calidad, y todo el eje adopta una estructura de rieles duros, lo que mejora eficazmente la rigidez dinámica. La unión entre la bancada y el cabezal se raspa y se rectifica mediante una superficie de doble apoyo, lo que mejora aún más la rigidez de corte de toda la máquina.

Parámetros del producto
Artículos
Unidades
HTC80Hserie
Diámetro máx. de corte (eje/disco)
mm
Φ800/Φ960
Longitud máx. de corte
mm
1000/1500/2000/3000/4000
Diámetro máx. de oscilación sobre la bancada
mm
Φ1000
Diámetro máx. de oscilación sobre la brecha de la bancada
mm
Φ800
Husillo


Modelo de nariz de husillo
-
A2-11
Diámetro interior del rodamiento delantero
mm
Φ200
Conicidad del husillo y tamaño del orificio

1:20;Φ150
Diámetro del orificio del husillo máx.
mm
Φ140
Diámetro máx. de la barra
mm
Φ122
Diámetro del mandril estándar
pulgadas
15"
Rango de velocidad del husillo
r/min
20-1800
Par máx. del husillo
Nm
3800
Serie de velocidad del husillo

Dos engranajes mecánicos



Potencia de salida del motor principal continua/30 min.
kW
30/37
Eje X/Z
Velocidad de avance rápido del eje X
mm
12
Velocidad de avance rápido del eje Z
mm
12
Recorrido del eje X
mm
510
Recorrido del eje Z
mm
1050/1550/2050/3050/4050
Contrapunto
Recorrido del contrapunto
mm
850/1350/1850/2850/3850
Método de accionamiento del contrapunto

Arrastre de la montura
Recorrido del manguito del contrapunto
mm
180
Diámetro del manguito del contrapunto
mm
Φ180
Conicidad del orificio cónico del contrapunto

Morse 6#
Torreta de herramientas
Forma de la torreta de herramientas

Torreta de herramientas servo horizontal de 12 estaciones
Altura central
mm
160
Tamaño de la herramienta
mm
32×32
Si se puede elegir la herramienta cercana
mm
Capacidad máxima de carga
Piezas de trabajo de disco
kg
1000
Piezas de trabajo de eje
kg
3000
Otros
Distancia entre el centro del husillo y el suelo
mm
1214
Peso de la máquina
kg
15500/18000/19500/21000/23500
