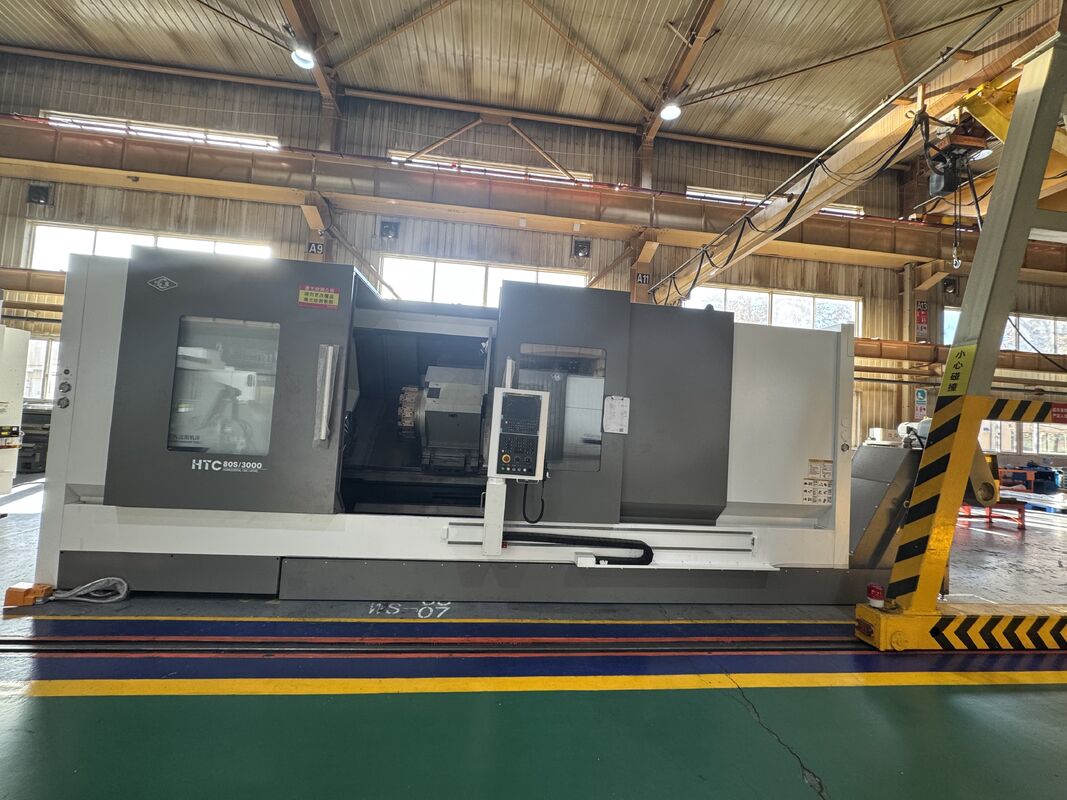

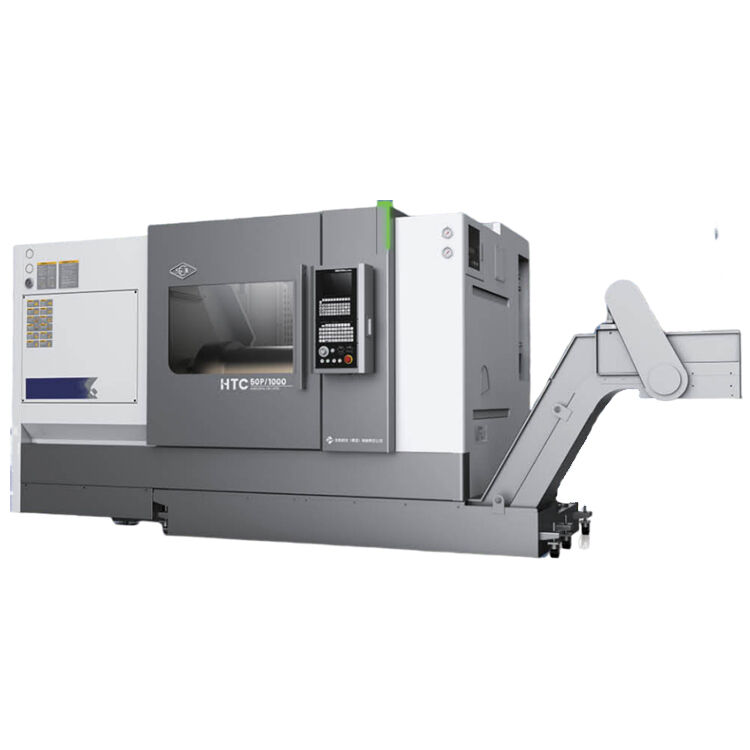

Torno CNC HTC80S SMTCL de alta rigidez y servicio pesado con estructura de guías prismáticas

Nombre de la Marca: SYMG SMTCL
Número de modelo: HTC80S
Lugar de origen: Porcelana
Certificación: ISO certification
Cantidad mínima de pedido: 1 juego
Precio: Negociable
Capacidad de suministro: 45 sistemas por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre del producto: HTC80S Diámetro máximo de corte:: 800/960 milímetros
Duración máxima de corte:: 1000/1500/2000/3000/4000 mm Diámetro máximo del columpio sobre la cama:: ¥1000
Diámetro máximo de giro en el tobogán:: ¥800 Diámetro del orificio del husillo:: 180 mm
Diámetro máximo de la barra transversal:: 162 mm Rango de velocidad del husillo:: 20-1500 rpm
Diámetro del mandril estándar:: 18 &quot; Tipo de torreta de herramientas estándar:: Carro de herramientas hidráulico horizontal de 12 estaciones
Resaltar

Estructura de guías prismáticas

,

Alta rigidez

,

Longitud máxima de torneado 4000 mm

Descripción del producto

Torno CNC HTC80S SMTCL de alta rigidez y servicio pesado con estructura de guías prismáticas 0

Descripción del producto
SMTCL Torno CNC de alta rigidez pesado HTC80S Estrutura de ferrocarril duro Torno CNC
Serie HTC80H/SEl torno horizontal CNC adopta una estructura de rieles duros, por lo que la rigidez general de la máquina herramienta es fuerte.por lo que es adecuado para el mecanizado de varios ejes y piezas de disco, y puede satisfacer eficazmente la demanda de mecanizado de piezas de maquinaria de ingeniería, automoción, metalurgia, fundición y otras industrias.
Características del producto
1, Alta precisión
◆ Tornos y riel de guía de alta precisión
◆ rodamientos de husillo de alta precisión
◆Cuantificación de las normas de proceso
◆ Línea de rejilla de alta precisión
2, Alta eficiencia
◆Aplicación del código modular del sistema
◆ Configuración funcional completa, que permiteProducción intelectual
◆ Torreta de servo de alta eficiencia
◆ Eje de corte de alto rendimiento y de uso pesado
3, Alta rigidez
◆Cuerpo de hierro fundido de alta calidad y otras piezas de fundición
◆Las demás máquinas de la partida 84
◆Eje de alta potencia y gran par
◆Cargador de herramientas de alta rigidez
Detalles del producto


Parafusos y rieles de guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles de guía de grado H y es accionado directamente por servomotores para lograr una excelente precisión de funcionamiento


Los demás rodamientos de rodillos cilíndricos de eje de alta precisión

Adopta rodamientos de rodillos cilíndricos importados de alta calidad de grado P4 y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.


Dos ejes de alta velocidad

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar el funcionamiento rápido y estable de la máquina herramienta

Configuración funcional completa, que permite
Producción inteligente
Diferentes configuraciones de módulos tales como reposo constante, sub-equipo, servo de cola, y el eje Y puede
El procesamiento de piezas de trabajo puede realizarse en varias secuencias, y también puede estar equipado con medidas de piezas de trabajo, herramientas de
El sistema de control de la calidad de los productos es un sistema de control de la calidad de los productos.

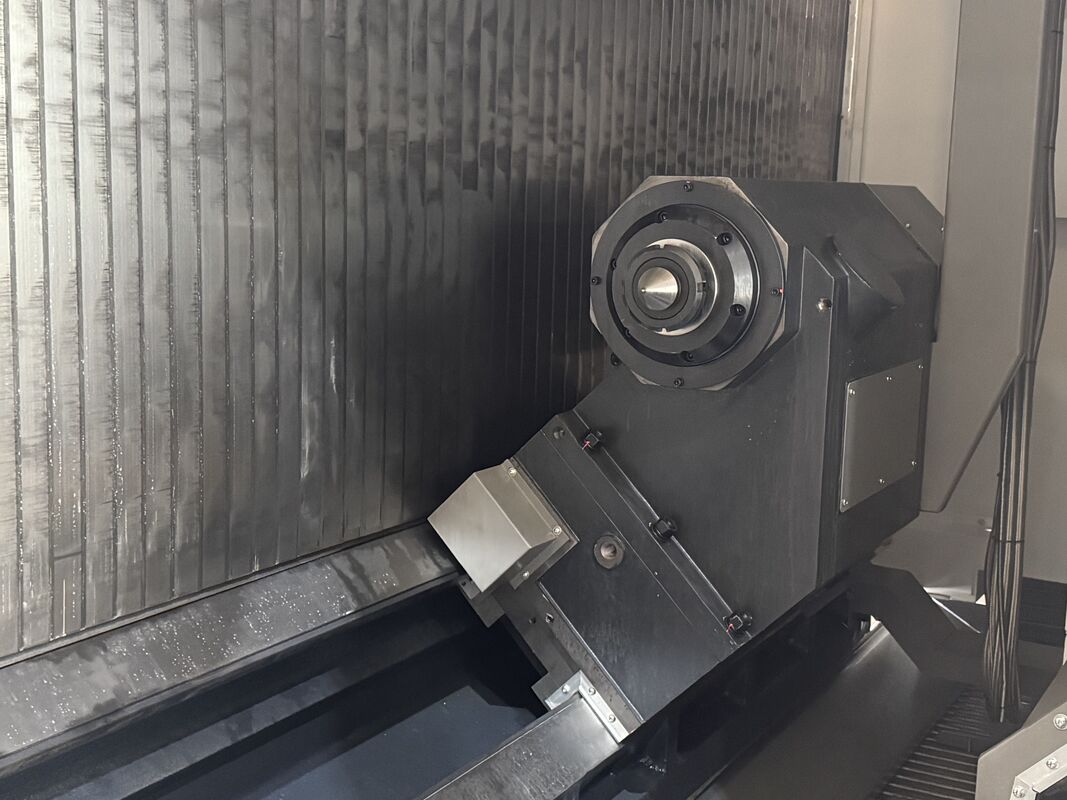

Las demás máquinas de la categoría 84
Está equipado con una pequeña estructura de husillo de cola, y el rodillo cónico instalado internamente
rodamientos y rodamientos de bolas de contacto angulares para mejorar la rigidez de corte del extremo de la colay garantizar el efecto de corte de las piezas de eje largo.

Cama de alta rigidez
La cama es una cama inclinada a 45°, con una estructura de costillas optimizada y reforzada en el interior.que mejora eficazmente la rigidez dinámicaLa unión entre el lecho y el cabezal se raspa y molienda mediante una superficie de doble reposo, lo que mejora aún más la rigidez de corte de toda la máquina.

Parámetros del producto
Las partidas
Unidades
El HTC80Sserie
Max. dia de corte. (eje / disco)
En el caso de los
Se aplicará el procedimiento siguiente:
Duración máxima de corte
En el caso de los
Se trata de las siguientes:
Max, mueve el dia. Sobre la cama.
En el caso de los
Φ1000
Max. Swing dia. sobre el hueco de la cama
En el caso de los
Φ800
El eje


Modelo de nariz de husillo
-
A2 a 15
Diámetro interno del rodamiento delantero.
En el caso de los
Frase de la Comisión
Conicidad del husillo y tamaño del orificio

1:20;Φ190
Dia. del agujero del husillo Max.
En el caso de los
Φ180
Max. Es el día.
En el caso de los
F162
El dia de chuck estándar.
pulgadas
18" de largo.
Rango de velocidad del husillo
r/min
20 a 1500 años
Torque máximo del husillo
Nm
5400
Serie de velocidad del husillo

Mecánica de dos engranajes


Potencia de salida del motor principal continua/30 min.
En kW
37/45
Eje X/Z
Velocidad de travesía rápida del eje X
En el caso de los
12
Velocidad de travesía rápida del eje Z
En el caso de los
12
Viaje en el eje X
En el caso de los
510
Viaje en el eje Z
En el caso de los
Se trata de una serie de medidas de control.
Las aves de corral
Viajes de ganado de cola
En el caso de los
Las demás partidas del anexo II
Método de conducción de la cola

Tracción en el sillín
Viaje en manga de cola
En el caso de los
180
El dia de la manga de la cola.
En el caso de los
Frente de la línea
Conicidad de la cola conicidad del orificio

Sistema métrico 80

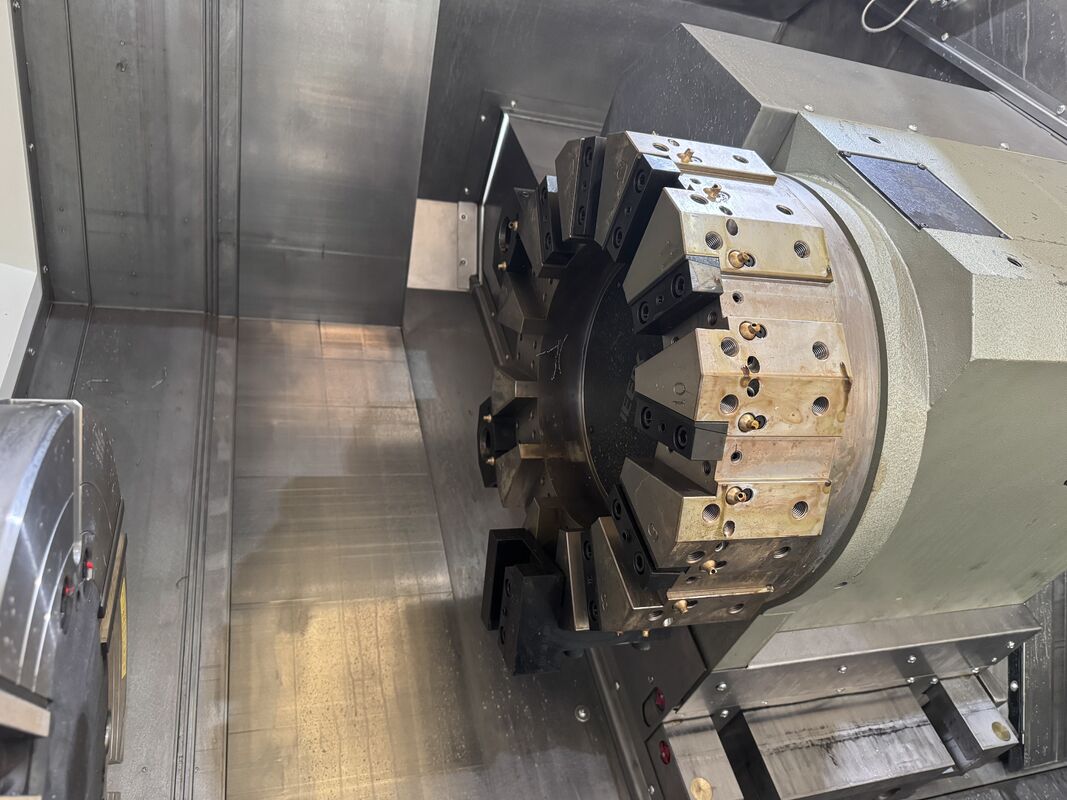

Torreta de herramientas
Forma de la torreta de herramientas

Carro de herramientas hidráulicas horizontales de 12 estaciones
Altura del centro
En el caso de los
200
Tamaño de la herramienta
En el caso de los
32 × 32
Si pudiera elegir una herramienta cerca
En el caso de los
- ¿ Qué?
Capacidad máxima de carga
piezas de trabajo de disco
En kg
1400
piezas de trabajo de eje
En kg
5000
Las demás
Distancia entre el centro del husillo y el suelo
En el caso de los
1214
Peso de la máquina
En kg
El número de unidades de producción es el siguiente:

Nuestro servicio

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

¿Por qué elegirnos?
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Sobre nosotros

Torno CNC HTC80S SMTCL de alta rigidez y servicio pesado con estructura de guías prismáticas 1

Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientasEl primer torno, la máquina de perforación y la máquina de perforación nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y la mayor fabricación de máquinas herramienta en China.Las máquinas herramienta incluyen automóviles, aviación, nueva energía, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica

Torno CNC HTC80S SMTCL de alta rigidez y servicio pesado con estructura de guías prismáticas 2

Preguntas frecuentes
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
