SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión

Nombre de la Marca: SMTCL
Número de modelo: TPX6113
Lugar de origen: Porcelana
Certificación: ISO CE
Cantidad mínima de pedido: 1 juego
Capacidad de suministro: 100 juegos/juegos por año
Las etiquetas

Taladradoras horizontales de la lectura de Digitaces

taladradora del piso 800r/min

Taladradoras horizontales del ISO

Detalles del producto

Marca: Las condiciones de los productos Nombre: Máquina de perforación y fresado horizontal
Modelo: TPX6113 Tamaño de la mesa de trabajo: 1600mmX1400mm
Mesa de trabajo Max.Load: 8 000 KG Diámetro máximo del eje: 130 mm
Esfuerzo de torsión de Max.spindle: No incluidos Rango de velocidad del husillo: 4-800 rpm
Potencia del motor: 15kw Diámetro de la cabeza de revestimiento: 750 mm
Recorrido del eje X/Y/Z: Se trata de una muestra de las características de los productos.
Resaltar

Máquina de perforación y fresado horizontal para cuerpo de bomba

,

Máquina de perforación de precisión para cuerpo de válvula

,

SMTCL TPX6113 máquina de taladro con garantía

Descripción del producto

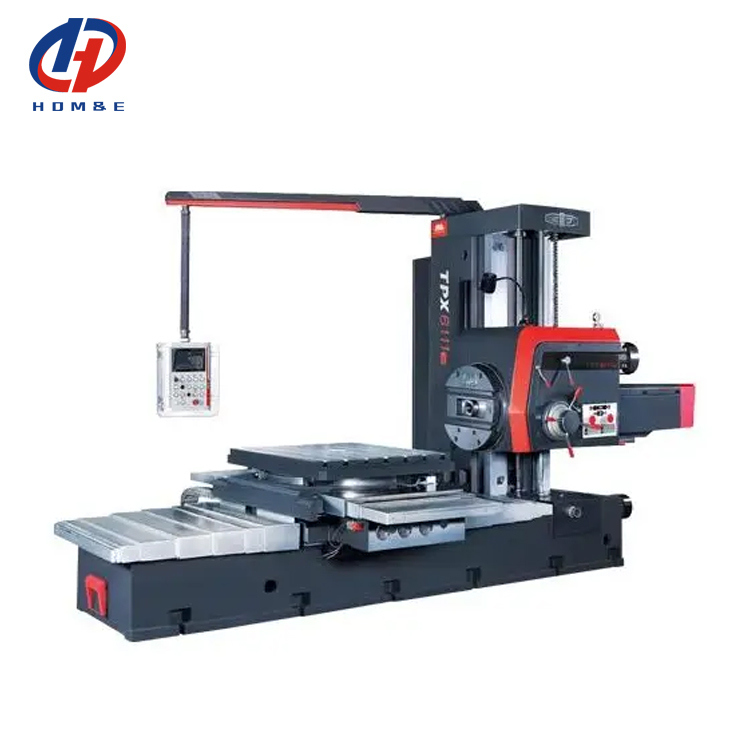

SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 0

Descripción del producto
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión
Las fresadoras y perforadoras horizontales de la serie TPX se basan en un diseño clásico, adecuado para el taladro en bruto y acabado, capaz de fresar componentes grandes y de tipo caja.Ellos sobresalen en aburrimiento interno.- el giro cilíndrico y la ranura mediante alimentación radial de la placa de cara. Un dispositivo de posicionamiento óptico de 4x90 permite una precisión de mecanizado en el giro de piezas grandes.Los sistemas de medición de lectura digital de precisión aseguran la precisión de las coordenadas y la líneación.
Características del producto
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 1

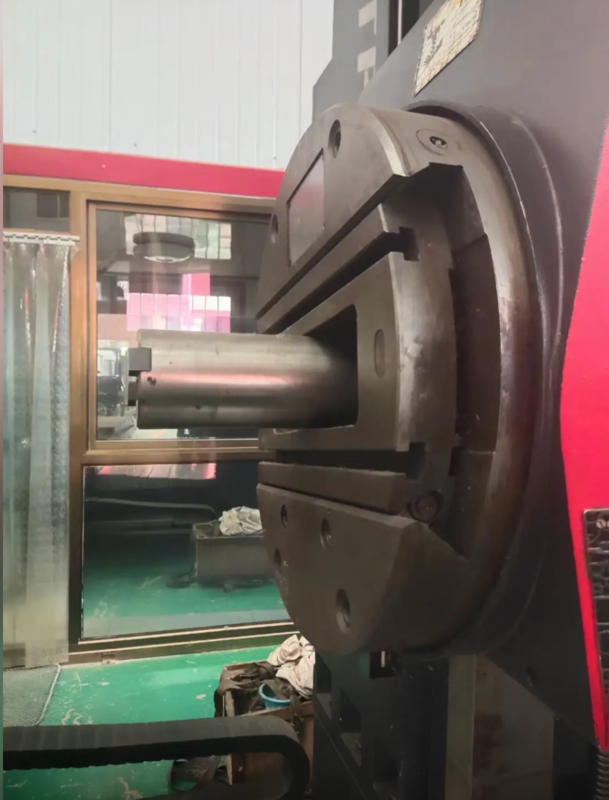

Espindle de alta calidad

El mecanismo de tres capas garantiza una alta precisión de rotación y el soporte de tres puntos proporciona una alta rigidez y precisión.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 2

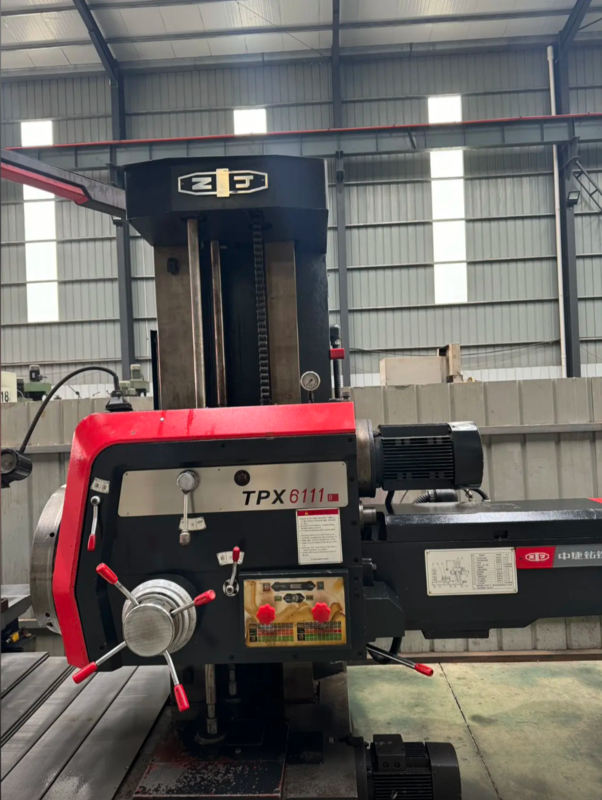

Diseño fácil de usar

El panel de operación colgante proporciona una operación centralizada flexible y conveniente.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 3

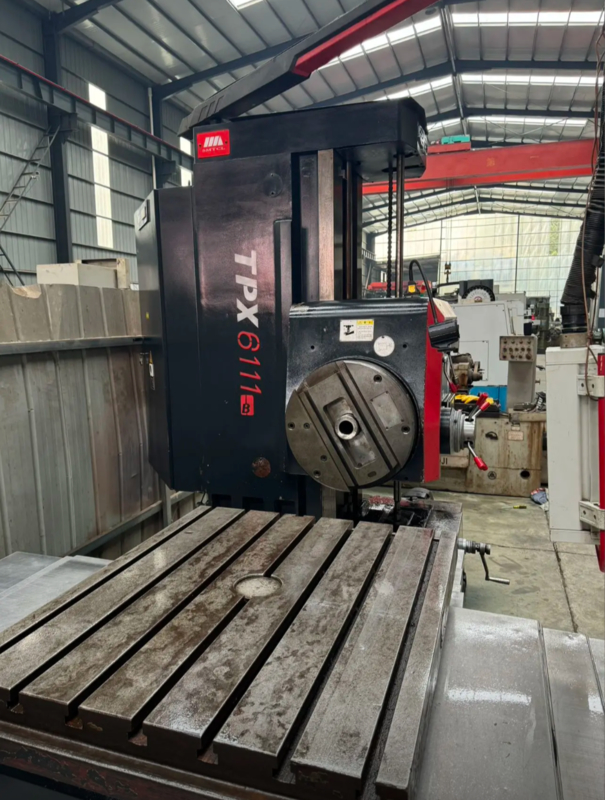

Apuntamiento óptico preciso y estable

El dispositivo de posicionamiento óptico de las mesas de trabajo 4x90 garantiza una alta precisión de posicionamiento y una rotación de alta precisión.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 4

Bloqueo electrohidráulico

Todos los componentes móviles cuentan con bloqueo electrohidráulico. Sólo un componente se mueve mientras que otros se sujetan automáticamente.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 5




Muestra de pieza:
Componente del tipo de brida
Detalles del producto
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 6
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 7
CamaNuestras piezas fundidas de alta calidad cuentan con guías pulidas y endurecidas. Las piezas fundidas están reforzadas internamente para maximizar la rigidez y estabilidad.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 8
Panel de controlDisponible en suspensión o con brazo oscilante, el panel de control es fácil de usar y reduce la fatiga del operador.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 9
Diseño internoFácil de instalar, estable y preciso con una estructura completamente cerrada para evitar la intrusión de aceite, refrigerante y chips.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 10
Sistema de controlPLC (computador de control de velocidad)
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 11
CuadroHecho de piezas fundidas de alta calidad con tierra y guías endurecidas, el diseño estructural optimizado soporta fácilmente el conjunto
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 12
Revestimiento de protecciónLas placas de acero soldadas de alta calidad forman una excelente cubierta protectora.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 13
Sistema hidráulicoVálvula de alivio de vía ajustada a la presión, con velocidad variable obtenida mediante una válvula arotaria.
SMTCL TPX6113 Procesamiento del cuerpo de la bomba y del cuerpo de la válvula Máquina de perforación y fresado horizontal de precisión 14
Las cabezasLa velocidad primaria se controla a través de interruptores en el propio cabezal, una variedad de velocidades de rotación son posibles
Parámetros del producto
Punto de trabajo
Unidad
TPX6113
TPX6113/2




El eje
Diámetro
En el caso de los
φ130
φ130
Más estrecho

Métrica 80(ISO 7:24 No50)
Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B.
Torque máximo
N.m.
3136
3136
Empuje axial máximo
No
31360
31360
Ajustes de velocidad

24
24
Rango de velocidad
r/min
4-800
4-800
Potencia del motor principal
El peso
15
15

Placa de cara
Torque máximo
N.m.
4900
4900
Diámetro
En el caso de los
Frío de la Unión
Frío de la Unión
Rango de velocidad
r/min
2.5 a 125
2.5 a 125
Ajustes de velocidad

18
18


Mesa de trabajo
Las dimensiones
En el caso de los
1600×1400
1600×1400
Max Lode fue el primero.
En kg
8000
10000
Tamaño de la ranura en T
En el caso de los
28
28
Número de ranuras en T

9
11






Rango de producción
Viaje máximo en el eje X
En el caso de los
1600
2000
Viaje máximo en el eje Y
En el caso de los
1400
1800
Víaje máximo en el eje Z
En el caso de los
2000
2000
Vehículo de conducción
En el caso de los
900
900
Víaje máximo del eje U (deslizamiento de la placa orientada)
En el caso de los
250
250
Ángulo de rotación del eje B
¿ Qué pasa?
360
360
Distancia mínima entre la línea central del husillo y la mesa de trabajo
En el caso de los
0
0


Alimentos para animales
Recorrido rápido
Se aplican las siguientes medidas:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.2500
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.2500
Rango de alimentación del eje para cada giro del husillo
mm/rev
0.05-8/0.01-2(X/Y/Z/W)
0.05-8/0.01-2 ((X/Y/Z/W)


Precisión
Precisión de lectura de medición lineal (eje X/Y/Z)
En el caso de los
0.005
0.005
Precisión de lectura de medición lineal ((eje B)
¿ Qué pasa?
0.001
0.001

Especificaciones generales
Las dimensiones ((L×W×H)
En el caso de los
6995 x 3647 x 3442
Se trata de un sistema de control de las emisiones de gases de escape.
Peso de las machinas
En kg
24000
28000
Configuración estándar:
1, Morse No. 6 agujero del eje cónico
2Lectura digital en el eje X/Y
3"La cara hacia la cabeza"
Configuración selectiva:
1,7No. 50 Eje (JT50)
2,7No. 50 Eje (BT50)
3Lectura digital en el eje Z
4Lectura digital en el eje B
5, columna trasera
Servicio UR
Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
