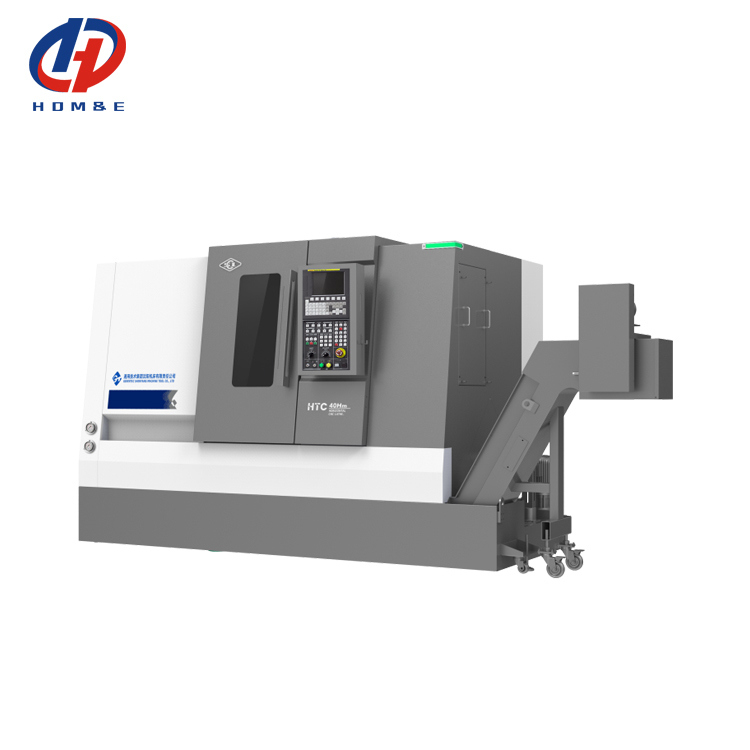

SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería

Nombre de la Marca: SMTCL
Número de modelo: El HTC40S
Lugar de origen: Porcelana
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 conjuntos por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: El HTC40S
CNC o no: CNC palabra clave: Tornos CNC horizontales
Longitud de Max.Cutting: 1500 mm Diámetro de Max. Cutting.: 500 mm
Max. nadando por encima de la cama: 600 mm X viaje en eje: 270 mm
Viaje del eje z: 1628 mm Velocidad del husillo: Se aplicarán las siguientes medidas:
Resaltar

Partes de rodamientos y de ingeniería para automóviles

,

Torno CNC de alta rigidez de ferrocarril duro

,

alta precisión y alta eficiencia

Descripción del producto

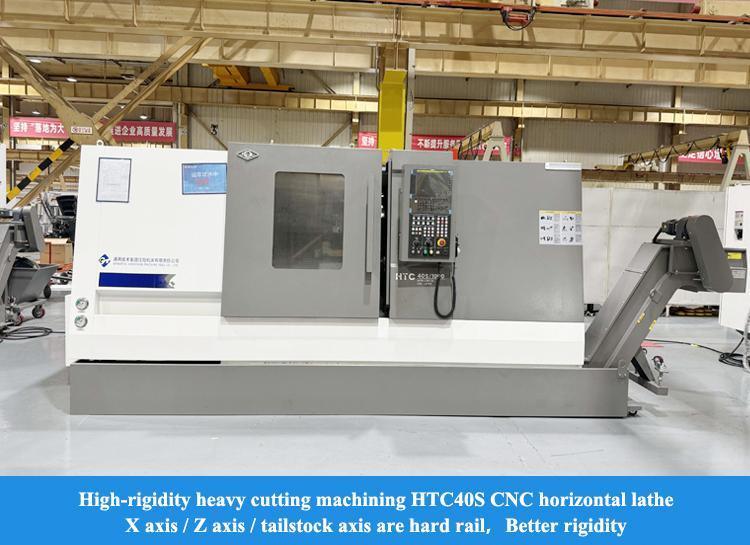

SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 0

Descripción del producto:

SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería
Torno CNC HTC40Sposee ventajas únicas en el diseño de su guía endurecida, que ha sido sometida a técnicas especiales de procesamiento y posee una rigidez muy elevada,que puedan soportar con eficacia cargas de corte pesadas.
Durante los procesos de mecanizado de gran potencia, tiene una excelente estabilidad, lo que garantiza que la precisión de mecanizado no se vea afectada.El sistema de guías endurecidas de alta precisión permite a la máquina herramienta tener trayectorias de movimiento precisas durante el funcionamiento. sea el procesamiento de piezas de eje o disco,puede demostrar un rendimiento excepcional y es ampliamente aplicable a los campos de procesamiento mecánico con altos requisitos de precisión y estabilidad.

Características del producto:

1, Alta precisión
◆ Tornos y riel de guía de alta precisión
◆ rodamientos de husillo de alta precisión
◆ Cuantificación de las normas de proceso
◆ Línea de rejilla de alta precisión
2, Alta eficiencia
Aplicación del código modular del sistema
◆ Configuración funcional completa, que permite una producción inteligente
◆ Torreta de seguridad de alta eficiencia
◆ Eje de corte de alto rendimiento y de uso pesado
3, Alta rigidez

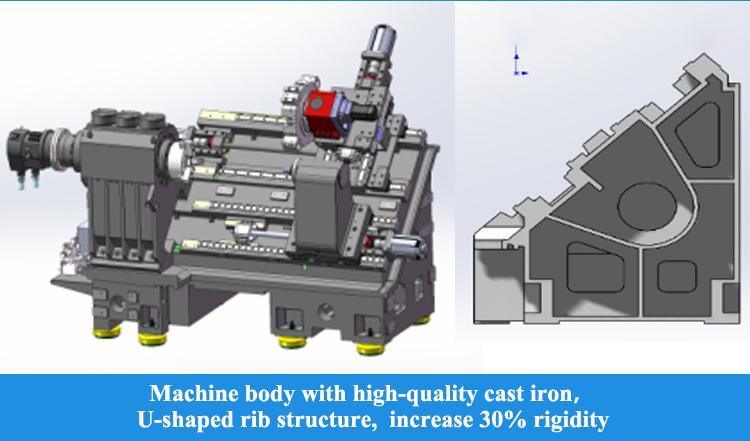

◆ Cama de hierro fundido de alta calidad, etc.
◆ Fundidos de llaves: caja de noche de largo alcance
◆ Eje de alta potencia y torsión
◆ Torreta de herramientas de alta rigidez

Detalles del producto:

SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 1
Velocidad de movimiento rápida: 30 m/min.
El servomotor está directamente conectado al tornillo de bola a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin lagunas.Los rieles de guía del eje X y Z adoptan rieles de guía de rodadura lineales importados para garantizar una alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.


SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 2

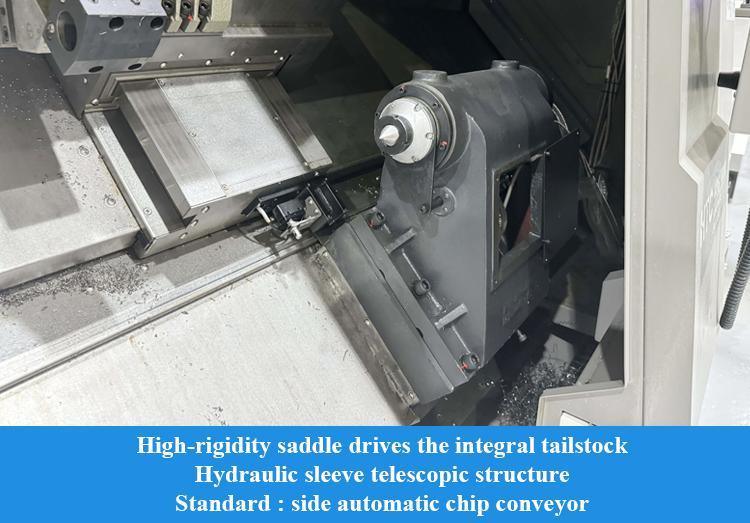

Servo de cola dividida
La parte trasera se puede mover de forma opcional con accionamiento por servo,que puede controlar con precisión y ajustar flexiblemente la velocidad de movimiento de la cola y la fuerza de sujeción de trabajo según los requisitos de procesamiento, que permite que el material de cola se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apretamiento.mejorar la producción
El sistema de mantenimiento de los motores de alta velocidad es más eficiente y más eficiente, ya que adopta una parte superior y inferior dividida de la cola, que facilita el ajuste de la precisión y mejora la eficiencia del mantenimiento.
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 3
Construcción doble fija pretensa
El eje X desarrolla una doble estructura de soporte fija y utiliza un tornillo preestirado para compensar eficazmente la deformación preestirada y el aumento de la temperatura.Trabaja con una estructura de sellado especial para reducir el aumento de la temperatura del tornillo, logrando así una alta precisión y alta precisión de la estabilidad de alimentación de la máquina herramienta
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 4
Configuración del eje Y
La configuración opcional del eje Y, combinada con la torreta impulsada por BMT, la estructura del eje C de alta precisión y una variedad de portaherramientas impulsadas, pueden realizar un procesamiento de superficies complejo con una instalación.
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 5
Tornos de bolas de alta precisión
Utiliza un tornillo importado de alta calidad de grado C3 y un carril de guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 6
Sillín antidoblaje
El tramo del carril de guía está razonablemente ampliado, la estructura del sistema de movimiento está optimizada,El cuerpo principal de la silla está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes..
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 7

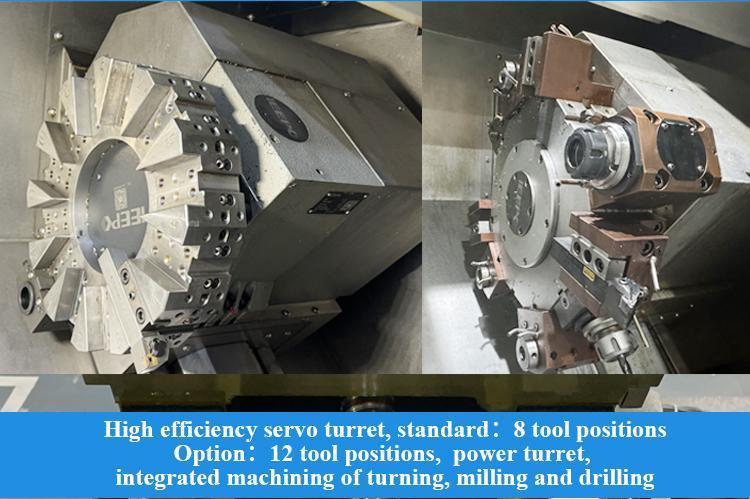

Torreta con servoacción eficiente
Interfaz estándar BMT, conexión de alta rigidez; la herramienta está accionada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas;el motor de accionamiento está montado en el lado y tiene una estructura compacta;Está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y perforación de alta eficiencia.
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 8
Contenedor interno de herramientas de refrigeración
Portador de herramienta de enfriamiento interno opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de las virutas durante el mecanizado del agujero interno y garantizar la calidad del procesamiento
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 9
Capacidad de fresado de herramientas accionadas
Material de la pieza: HT200
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Capacidad de perforación con herramienta accionada
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua

SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 10

Parámetros del producto:
Las partidas
Unidades
El valor de las emisiones de CO2 es el mismo.
El valor de las emisiones de CO2 es el mismo.
Se trata de un dispositivo de control de velocidad.
Max, cortando el dia.
En el caso de los
F380
F380
Φ500
Duración máxima de corte
En el caso de los
500
1000
1500
Max, mueve el dia. Sobre la cama.
En el caso de los
Frase de la Comisión:
Frase de la Comisión:
Φ600
Max. Swing dia. sobre el hueco de la cama
En el caso de los
Φ400
Φ400
Φ400

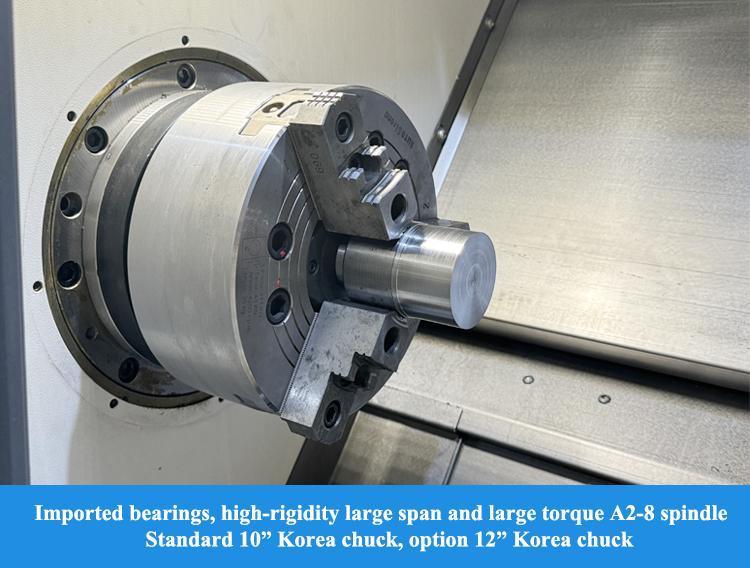

El eje
Modelo de nariz de husillo
-
A2 a 8
A2 a 8
A2 a 8
Diámetro interno del rodamiento delantero.
En el caso de los
120
120
120
Conicidad del husillo y tamaño del orificio

1:20;Φ90
1:20;Φ90
1:20;Φ90
Dia. del agujero del husillo Max.
En el caso de los
F80
F80
F80
Max. Es el día.
En el caso de los
Frm 65
Frm 65
Frm 65
El dia de chuck estándar.
pulgadas
10" de largo.
10" de largo.
10" de largo.
Rango de velocidad del husillo
r/min
4000
4000
3500
Torque máximo del husillo
N.m.
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas:
229 ((592 r/min)
Torque nominal del husillo
N.m.
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Se aplicará el procedimiento siguiente:
Potencia de salida del motor principal continua/30 min.
En kW
15 de diciembre.5
15 de diciembre.5
15 de diciembre.5
Eje X/Z
Velocidad de travesía rápida del eje X
En el caso de los
20
20
20
Velocidad de travesía rápida del eje Z
En el caso de los
20
20
20
Viaje en el eje X
En el caso de los
200
200
270
Viaje en el eje Z
En el caso de los
560
1025
1628
Las aves de corral
Viajes de ganado de cola
En el caso de los
350
770
1628
Método de conducción de la cola

Tracción en el sillín
Tracción en el sillín
Tracción en el sillín
Viaje en manga de cola
En el caso de los
100
100
100
El dia de la manga de la cola.
En el caso de los
Φ100
Φ100
Φ100
Conicidad de la cola conicidad del orificio

MT- 4
MT- 4
MT- 4
Torreta de herramientas
Forma de la torreta de herramientas

Torreta de servo horizontal de 8 estaciones
Torreta de servo horizontal de 8 estaciones
Torreta de servo horizontal de 8 estaciones
Altura del centro
En el caso de los
100
100
100
Precisión de reposicionamiento de la transposición del portaherramientas
- ¿ Qué pasa?
± 16
± 16
± 16
Si pudiera elegir una herramienta cerca
En el caso de los
- ¿ Qué?
- ¿ Qué?
- ¿ Qué?
Las demás
Distancia entre el centro del husillo y el suelo
En el caso de los
1015
1015
1022
Peso de la máquina
En kg
4300
5000
6500
Capacidad total de suministro de energía
KVA
42
42
45
Dimensiones generales ((LxWxH)
En el caso de los
2870 × 1890 × 1900
3750 × 1890 × 1900
Se trata de un sistema de control de las emisiones de gases.
Configuración estándar:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Esfíntel tipo manga
4"Cilindro de aceite de chuck hueco"
5,8 estaciones de servo-herramienta
Configuración opcional:
1El sistema de Siemens
2"Medio de ajuste de herramientas"
3,12 estaciones de servo-herramienta
4"Medida de la pieza de trabajo
5"Carrero de herramientas eléctricas"
6"Recolector de niebla de aceite
7Unidad de eliminación de las virutas traseras
8Detección de daños en herramientas
9Puerta neumática
Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 11
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería 12

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.



Aspectos destacados del producto

Descripción del producto: SMTCL HTC40S Torno CNC de alta rigidez para rodamientos de automóviles y piezas de ingeniería Torno CNC HTC40Sposee ventajas únicas en el diseño de su guía endurecida, que ha sido sometida a técnicas especiales de procesamiento y posee una rigidez muy elevada,que puedan ...

Envíe una consulta
PRODUCTOS RELACIONADOS
Calidad Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC fábrica

Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC

Product Description: Inverted Vertical Lathe IVT35 Automatic Workpiece Grasping Automated Production Line CNC Lathe IVT35 automated production line stands out with standardized modular design and a rigid frame-type bed for excellent precision retention. Its inverted spindle combined with a large-angle bed guard ensures superior chip evacuation. Featuring a compact footprint and flexible layout, it integrates turning, drilling and boring for multi-process machining. Ideal for

Calidad SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales fábrica

SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales

Product Description SMTCL Vertical 5 Axis Machining Center VMU80P Artificial Mineral Cast Stone Bed Column 5 Axis Machining Center The product is suitable for the processing of complex shaped parts in energy, mold, automobile and other industries. It is a high-performance vertical five-axis machining center independently developed by General Technology Group. Product linear shaft fast moving speed up to 60m/min, acceleration up to 1g, rotating shaft driven by torque motor,

Calidad SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad fábrica

SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad

Product Description: SMTCL 5 Axis Horizontal Machining Center HMU160 X/Y/Z Rapid traverse 100m/min High Speed Machining Center HMU160 series products are high-performance horizontal five-axis machining centers independently developed for new energy vehicles and other industries. This series of products is equipped with fast speed up to 100m/min, acceleration 1G linear shaft, up to 40r/min torque motor direct drive rotation shaft, the whole machine dynamic performance is

Calidad Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva fábrica

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva

Product Description: VTC 250140H Heavy CNC vertical lathe Shenyang Machine Tool VTC250140H is a high-performance vertical turning and milling compound machining center. It has a solid body structure to ensure stability and reliability during the processing. Equipped with an advanced numerical control system, it is easy to operate and has high precision. This equipment has a large processing stroke and can meet the processing needs of various large workpieces. The spindle

Solicitar una cita

Por favor, utilice nuestro formulario de contacto de consulta en línea de abajo si tiene alguna pregunta, nuestro equipo se pondrá en contacto con usted tan pronto como sea posible.

Puedes subir hasta 5 archivos y cada archivo tiene un tamaño máximo de 10M.
