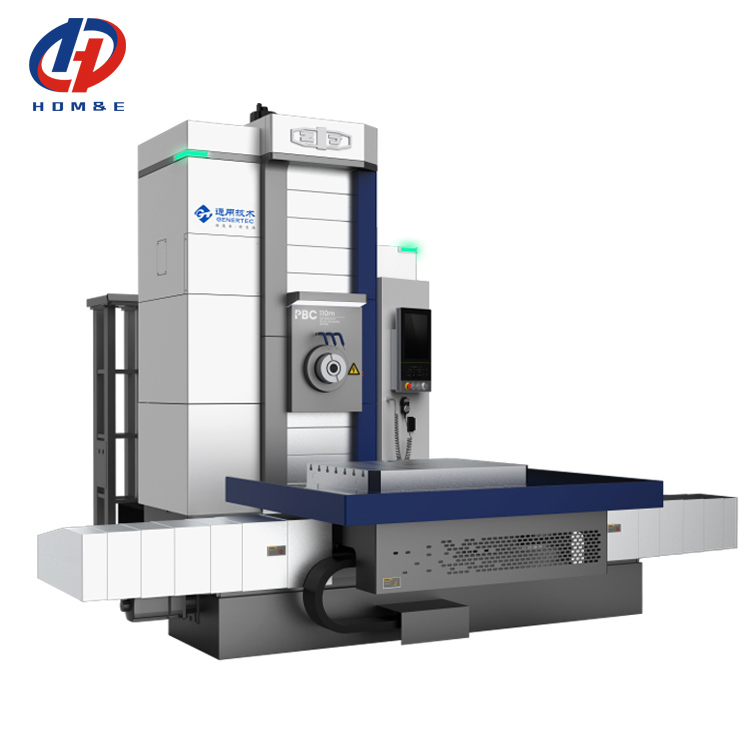

SMTCL Máquina de fresado y taladrado horizontal de alta rigidez TK6513 Máquina de taladrado CNC

Nombre de la Marca: SMTCL
Número de modelo: TK6513
Lugar de origen: PORCELANA
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 conjuntos por mes
Las etiquetas

Taladradoras horizontales de la lectura de Digitaces

taladradora del piso 800r/min

Taladradoras horizontales del ISO

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: TK6513
CNC o no: CNC Palabra clave: Máquina de perforación de fresado CNC horizontal
Velocidad del huso: 10 a 2000 r/min Dimensión del banco de trabajo: Cuadro de las medidas de ensayo
Carga máxima del banco de trabajo: 10 T Viaje transversal X del banco de trabajo: Se aplicarán las siguientes medidas:
Recorrido vertical Y de la cabecera: Se aplicarán las siguientes medidas: Recorrido longitudinalZ de la columna: Se trata de una muestra de las características de los productos.
Caminos W del husillo: 800 mm
Resaltar

De alta rigidez

,

Cortes pesados

,

Las condiciones de los productos

Descripción del producto

SMTCL Máquina de fresado y taladrado horizontal de alta rigidez TK6513 Máquina de taladrado CNC 0

Descripción del producto:

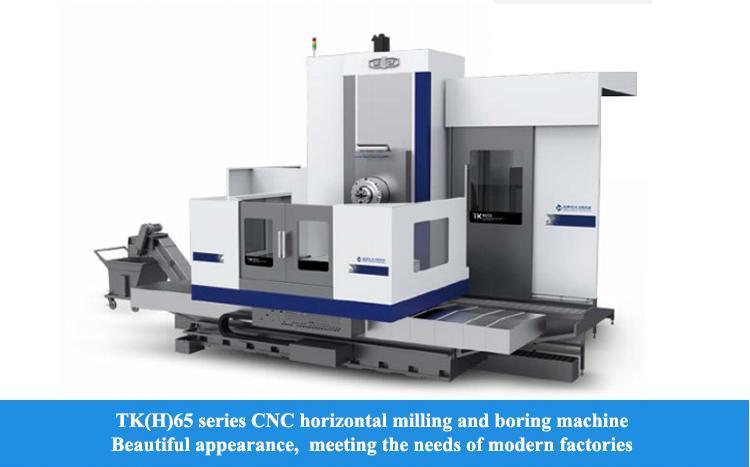

Fresadora y mandrinadora horizontal CNC de alta rigidez para corte pesado SMTCL TK6513
La fresadora y mandrinadora horizontal CNC de alta rigidez puede satisfacer la demanda de corte pesado y se utiliza ampliamente en maquinaria general, maquinaria de ingeniería, minería, energía eléctrica y otras industrias.
Características estructurales:La máquina herramienta tiene una estructura de diseño en forma de T y una caja lateral de columna única colgante
Piezas básicas:Fundido con material de hierro fundido de alta resistencia y proceso de arena de resina, con excelente estabilidad y resistencia a los golpes
Grupo de husillo:El husillo es impulsado por el engranaje de precisión del grupo de engranajes, con un funcionamiento suave y alta precisión

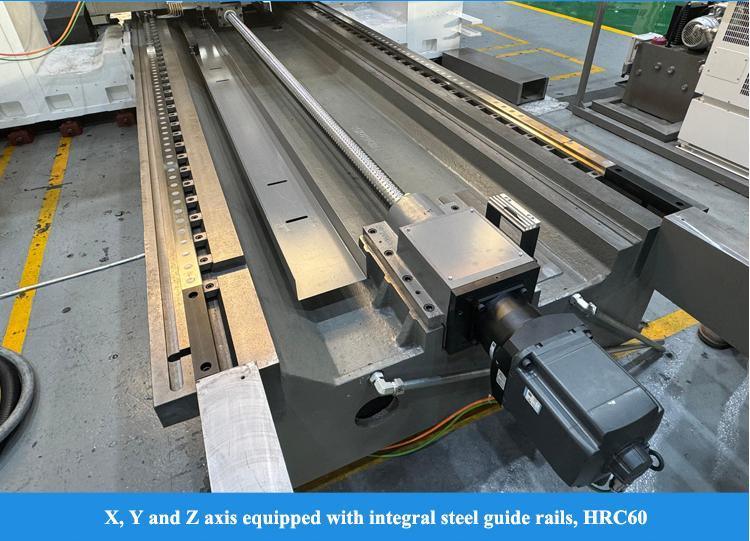

Carril guía:Los ejes X, Y y Z están equipados con el carril guía integrado de acero insertado para satisfacer la demanda rígida de corte pesado
Accionamiento:El eje X y el eje Z adoptan un servomotor para accionar el husillo de bolas a través de la caja reductora, el eje Y adopta el servomotor para accionar directamente el husillo de bolas, y el eje B es la estructura clásica de doble engranaje helicoidal y tornillo sin fin

Características del producto:

1. Diámetro del husillo 130 mm, par 3200 Nm, corte potente para piezas grandes
2. Capacidad de carga de la mesa de trabajo 10 toneladas, recorrido del eje X 4 metros, adecuado para el mecanizado de piezas pesadas
3. Sistema Siemens 828D con control de bucle cerrado completo, precisión de posicionamiento de hasta 0,018 mm
4. Cambio automático de herramientas + husillo telescópico automático, solo 8 segundos por cambio de herramienta, lo que aumenta la eficiencia en un 30%
5. Bancada de fundición integral + guías endurecidas, atenuación de precisión ≤5% después de 1000 horas de funcionamiento continuo

Detalles del producto:

SMTCL Máquina de fresado y taladrado horizontal de alta rigidez TK6513 Máquina de taladrado CNC 1

Parámetros del producto:
Artículos
Unidad
TK(H) 6513
TK(H)P 6513

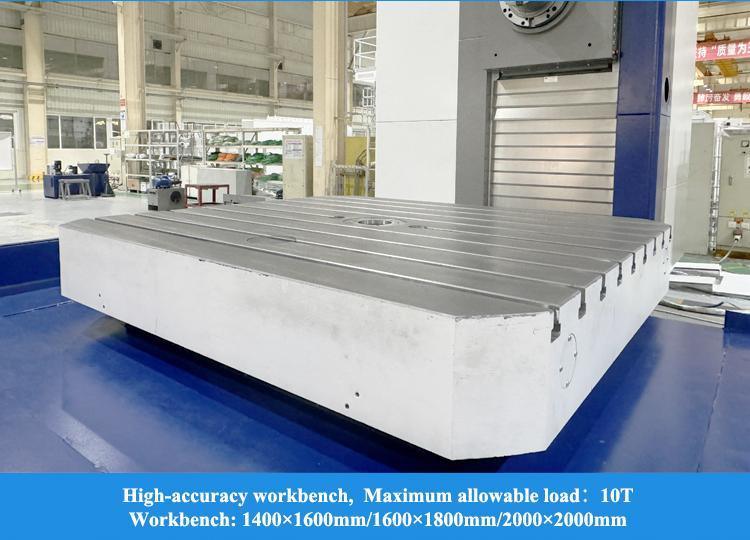

Dimensión de la mesa de trabajo
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Carga máxima de la mesa de trabajo
T
10

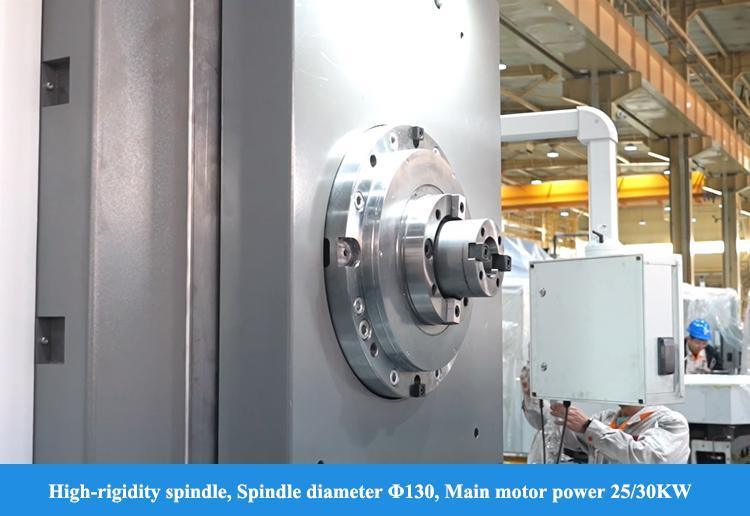

Diámetro del husillo
mm
φ130
Diámetro del cabezal de refrentado
mm
-
φ730
Especificación del vástago de la herramienta

JT50/BT50
Velocidad del husillo
r/min
10-2000
Potencia del motor principal
kW
25/30
Par máximo del husillo
Nm
2500/3000
Recorrido transversal X de la mesa de trabajo
mm
2000/3000/4000
Recorrido vertical Y del cabezal
mm
1600/2000 ; 2500/3000
Recorrido longitudinal Z de la columna
mm
1600/2000
Recorrido W del husillo
mm
800
Recorrido U del bloque deslizante del cabezal de refrentado
mm
-
200
Velocidad de avance
X,Y,Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B
r/min
0-1
Velocidad rápida
X,Y,Z
m/min
10
W
m/min
3
U
m/min
-
3
B
r/min
1
Precisión de posicionamiento
X,Y,Z
mm
X/Y:0.018/0.015(escala de rejilla)
Z:0.018/0.015(escala de rejilla)
W
mm
0.016
U
mm
-
0.032
B
''
8, 4×90°；6
Precisión de reposicionamiento
X,Y,Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B
''
6

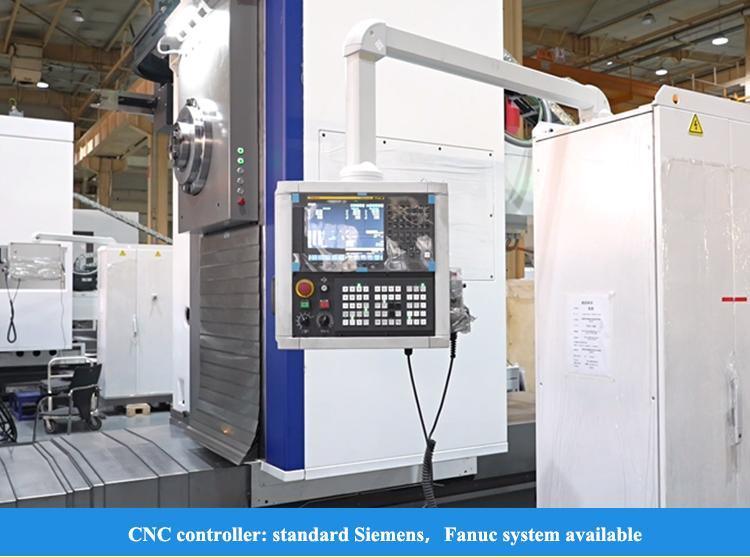

Sistema CNC


SIEMENS 828D
Configuración estándar:
SIEMENS 828D
Función de soplado del husillo
Protección de la guía
Aire acondicionado de la cabina
Refrigeración y eliminación de virutas
Husillo de bolas importado
Protección del operador
Lubricación centralizada
Rejilla óptica circular del eje B
Pistola de agua/pistola de aire Enfriador de aceite del cabezal
Bandeja de agua de la mesa de trabajo
Hierro de amortiguación de anclaje
Rodamientos de husillo importados
Protección de armadura en dirección Y
Foco
Configuración opcional:

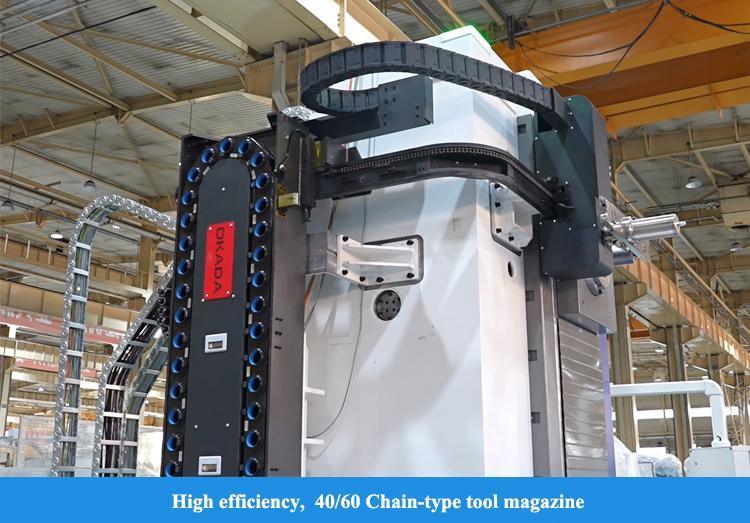

Cargador de herramientas 40/60
Enfriador de aceite de la estación de bombeo
Sistema FANUC0I/31I
Cabezal de fresado accesorio
Control adaptativo
Protección del área de la mesa de trabajo
Detección de anomalías de carga de herramientas
Regla de rejilla del eje X/Y/Z
Paquete de ahorro de energía
Refrigeración interna del husillo
SIEMENS uno

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada

2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:
◆ Sentido de máxima calidad, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Sobre nosotros:
SMTCL Máquina de fresado y taladrado horizontal de alta rigidez TK6513 Máquina de taladrado CNC 2
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
SMTCL Máquina de fresado y taladrado horizontal de alta rigidez TK6513 Máquina de taladrado CNC 3

Preguntas frecuentes:

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
