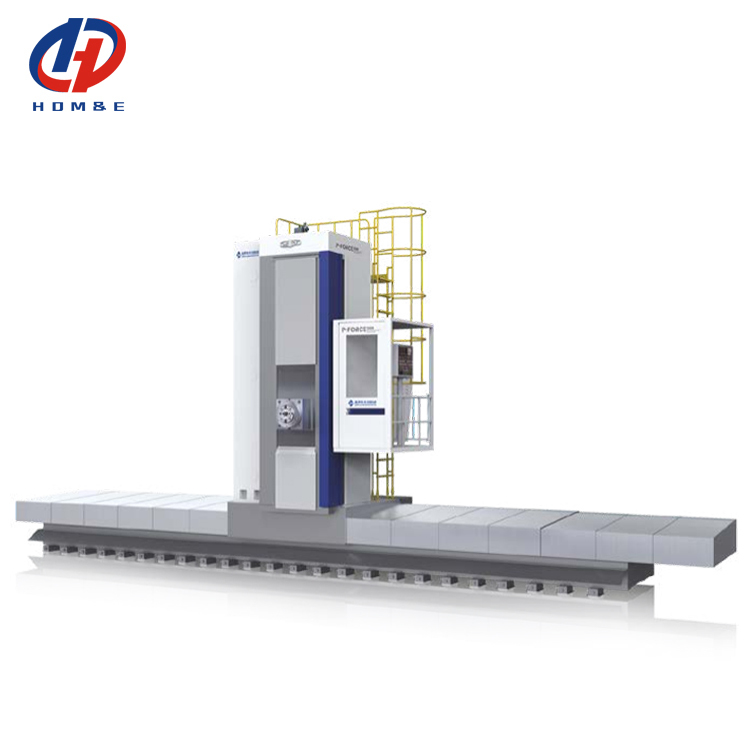

SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica

SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica

Máquina de brocado y fresado de CNC horizontal

Fresado de piso CNC y máquina aburrida

Las condiciones de los productos

Lugar de origen:

PORCELANA

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

P-Force

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Nombre del producto:
Fresado de piso CNC y máquina aburrida
Producto:
P-Force
Diámetro del husillo:
130
Diámetro del eje de fresado:
211.44
Especificación del mango de herramientas:
BT50/JT50
Eje x:
4000 (incremento por 2000)
Eje y:
2000/2500/3000/4000
Eje z:
700
Eje w:
700
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45-60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 conjuntos por mes
Descripción del producto

SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 0

Descripción del producto:

Máquina herramienta de fresado y mandrinado de piso CNC SMTCL P-Force para la industria de energía eólica
Tipo general, económico y práctico con amplio rango de mecanizado, adecuado para el mecanizado de diversas piezas. Se utiliza en maquinaria de ingeniería, reductores, válvulas de bomba, maquinaria general y otras industrias.
Características estructurales:Disposición de caja lateral de columna única, en la que la columna se mueve horizontalmente a lo largo del riel guía del cuerpo (coordenada del eje X), el cabezal se mueve verticalmente a lo largo del riel guía de la columna (coordenada del eje Y), el ariete se mueve horizontalmente en el cabezal (coordenada del eje Z) y el husillo se mueve en el ariete (coordenada del eje W).
Piezas básicas:Fundido con material de hierro fundido de alta resistencia y proceso de arena de resina
Grupo de husillo:El husillo es impulsado por un servomotor de CA Siemens a través de una caja de cambios de reducción casera, que se divide en cambio de velocidad de marcha alta y marcha baja.
Carril guía:Carril guía lineal de rodillos de alta carga importado para el eje X, carril guía revestido de acero
par para el eje Y y el carril guía de endurecimiento de hierro fundido cerrado de cuatro lados para el eje Z

Características del producto:

SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 1

Fundiciones básicas de alta calidad

El cuerpo, el asiento deslizante, la columna, el cabezal y otras fundiciones de la máquina herramienta están hechos de hierro fundido gris de alta resistencia con moldeo de arena de resina. El ariete y la
caja de cambios principal están hechos de hierro fundido dúctil de alta resistencia, que tiene buena absorción de impactos y rigidez
SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 2

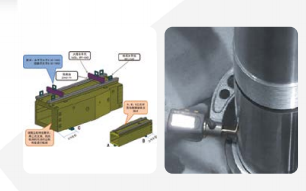

Control de proceso e inspección de calidad estrictos

Control de proceso de calidad estricto y completo, 138 elementos de control de inspección de proceso, prueba de aceptación total e inspección de 179 elementos que realizan una inspección de alto estándar
en la precisión del producto para garantizar que la precisión del producto sea estable y confiable.
SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 3

Ariete de alta precisión y alta rigidez

El ariete está hecho de hierro fundido dúctil de alta resistencia y se compensa conjuntamente con un cilindro hidráulico doble, una válvula proporcional y un sistema de control CNC.
SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 4

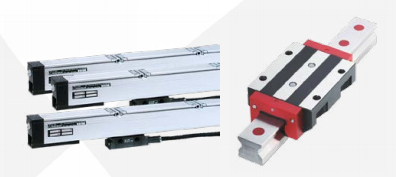

Control de bucle cerrado completo

Cada eje se mide mediante una regla de rejilla importada para lograr un control de bucle cerrado completo, mejorando la precisión de posicionamiento de la máquina herramienta.
SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 5
SMTCL P-Force máquina de fresado y taladrado de suelo CNC para la industria eólica 6
Parámetros del producto:
Artículo
Unidad
P-Force130R
P-Force160R
FBC130rp
FBC160rp
Husillo
Diámetro del husillo
mm
130
160
130
160
Diámetro del eje de fresado
mm
211.44
260
211.44
260
Especificación del mango de la herramienta

BT50/JT50
BT50/JT50
BT50/JT50
BT50/JT50
Velocidad de rotación del husillo
r/min
10-1500
10-1000
10-1500
10-1500
Máximo
par del husillo
SIEMENS
N·m
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
N·m
1850/2200
3000/3700
-
-
Motor del husillo
potencia
SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Sección transversal del ariete
mm
480×480
480×480
480×480
480×480
Carrera
Eje X
mm
4000 (incremento por 2000)
6000 (incremento por 2000)
6000 (incremento por 2000)
6000 (incremento por 2000)
Eje Y
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Eje Z
mm
700
700
1000
1000
Eje W
mm
700
700
800
800
Avance
Velocidad de avance
Eje X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Eje Z/W
mm/min
1-3000
1-3000
1-3000
1-3000
Movimiento rápido
Eje X/Y
mm/min
6000
6000
6000
6000
Eje Z/W
mm/min
3000
3000
3000
3000
Precisión de posicionamiento







Estándar de ejecución
GB/T5289.2-2021
Eje X
mm
0.012/1000
(regla de rejilla como configuración estándar)
0.012/1000
(regla de rejilla como configuración estándar)
0.012/1000
(regla de rejilla como configuración estándar)
0.012/1000
(regla de rejilla como configuración estándar)
Eje Y
mm
0.02/1000; 0.012/1000 (regla de rejilla como configuración opcional)
Eje Z
mm
0.025; 0.015(regla de rejilla como configuración opcional)
0.025; 0.015 (regla de rejilla como configuración opcional)
0.025; 0.015 (regla de rejilla como configuración opcional)
0.025; 0.015 (regla de rejilla como configuración opcional)
Eje W
mm
0.025
0.025
0.025
0.025
Precisión de posicionamiento repetido


Estándar de ejecución
GB/T 5289.2-2021
Eje X
mm
0.012
0.012
0.012
0.012
Eje Y
mm
0.012
0.012
0.012
0.012
Eje Z
mm
0.012
0.012
0.012
0.012
Eje W
mm
0.015
0.015
0.015
0.015
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, prevalecerá el objeto físico.
Configuración estándar:
Sistema SIEMENS 828D
Regla de rejilla del eje X
Carril guía lineal importado para el eje X
Placa protectora de acero para el eje X
Rodamientos de husillo importados
Función de soplado del husillo
Enfriador de aceite del cabezal doméstico
Sistema de lubricación centralizado para la máquina herramienta
Protección de armadura de columna para el eje Y
Plataforma levantada/bajada junto con el cabezal
Unidad de extracción de virutas tipo cadena de un solo lado
Luz tricolor, reflector
Husillos y rodamientos importados de los ejes Y, Z, W
Pistola de aire limpio/pistola de agua
Configuración opcional:
Sistema SIEMENS ONE
Sistema FANUC0i/31i
Regla de rejilla del eje Y/Z
Función de captura automática del cabezal accesorio
Mesa de trabajo giratoria CNC
Cabezal de fresado manual/semiautomático/automático
Cabezal de refrentado desmontable
Almacén de herramientas (40/60)
Compensación de elongación térmica del ariete
Sistema de refrigeración interno del husillo
Soplado de regla de rejilla
Plataforma
Control adaptativo
Detección de anomalías de carga de herramientas
Paquete de ahorro de energía

NUESTRO servicio:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada

2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
