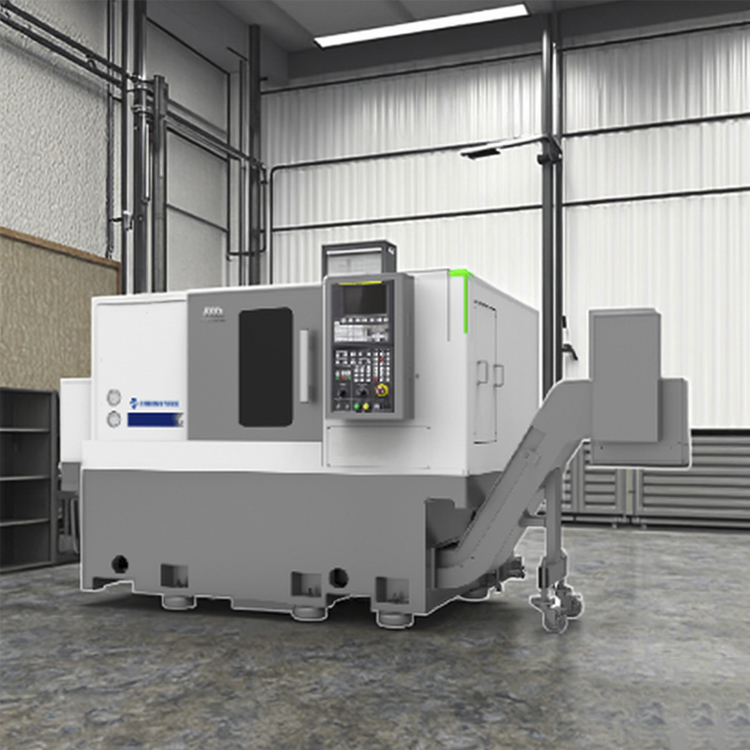

Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal

Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal

Alta precisión

Centro de torneado CNC

Rendimiento de alto coste

Place of Origin:

CHINA

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Model Number:

HTC 30Q

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Model Number:
HTC30Q
Key word:
Horizontal CNC Lathe
Max.cutting dia.:
300mm
Maximum cutting length:
500mm
Max.swing dia. over bed:
420mm
Max.swing dia.over bed gap:
280mm
Spindle speed:
4500rpm
Condiciones de pago y envío
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Descripción del producto

Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 0

Descripción del producto:

Torneador CNC de precisión HTC30Q Centro de torneado CNC SMTCL Dormitorio horizontal inclinado Torneador CNC
Torno CNC HTC30Q: Cuenta con un lecho trapezoidal rígido de 30 ° para la estabilidad, un huso de alto par y una torreta hidráulica de 8 estaciones.Los ejes X/Z de alta velocidad (30 m/min).
Los tornos CNC HTC16H/30H ocupan un área pequeña y son adecuados para el procesamiento de alta precisión de varias piezas de pequeño tamaño, satisfaciendo efectivamente el procesamiento de automóviles, rodamientos, hardware,industrias médicas y otras.

Características del producto:

1, Alta eficiencia
◆ Alta velocidad de travesía rápida de dos ejes
◆ Servo de cola dividido
◆ Servotool holder de alta eficiencia
◆ Procesamiento integrado de múltiples secuencias de sub-ejes opcionales
2, Alta precisión
◆ tornillo pre-estirado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de las normas de proceso
◆ Estrictos estándares de inspección
3, Alta rigidez
◆ Cama de hierro fundido de alta calidad y otras piezas clave

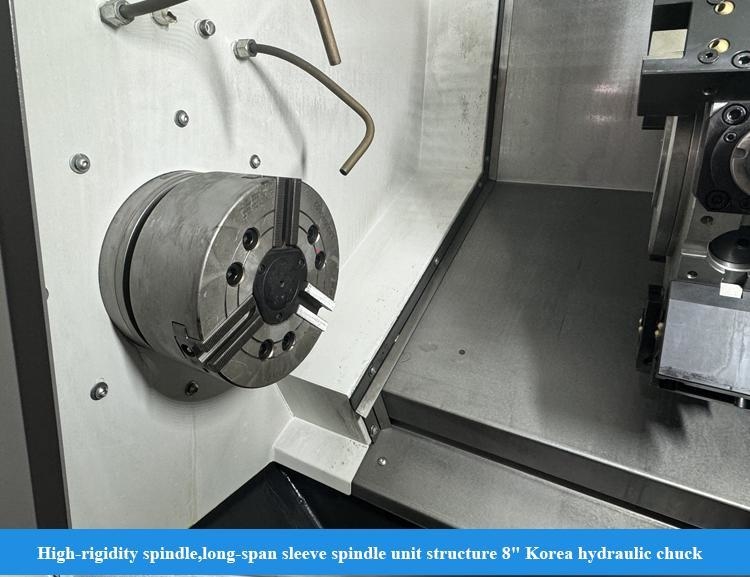

◆ Unidad de husillo de gran longitud
◆ Un hueco en el lecho en forma de arco que evita la flexión
◆ Pequeña estructura de husillo

Detalles del producto:

Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 1
Velocidad de movimiento rápida: 30 m/min.
El servomotor está directamente conectado al tornillo de bola a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin lagunas.Los rieles de guía del eje X y Z adoptan rieles de guía de rodadura lineales importados para garantizar una alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 2

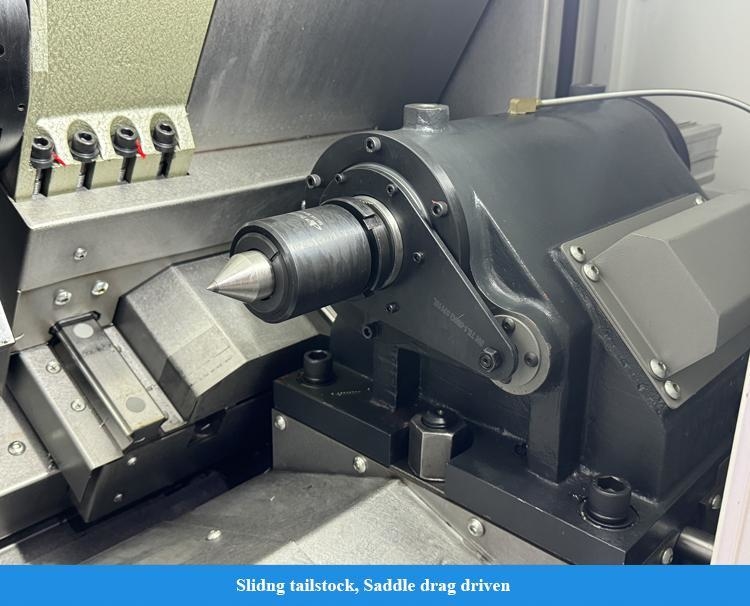

Servo de cola dividida
La parte trasera se puede mover de forma opcional con accionamiento por servo,que puede controlar con precisión y ajustar flexiblemente la velocidad de movimiento de la cola y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, que permite que el material de cola se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apretamiento.mejorar la producción
El sistema de mantenimiento de los motores de alta velocidad es muy simple y fácil de ajustar.
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 3
Construcción doble fija pretensa
El eje X desarrolla una doble estructura de soporte fija y utiliza un tornillo preestirado para compensar eficazmente la deformación preestirada y el aumento de la temperatura.Trabaja con una estructura de sellado especial para reducir el aumento de la temperatura del tornillo, logrando así una alta precisión y alta precisión de la estabilidad de alimentación de la máquina herramienta
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 4
Configuración del eje Y
La configuración opcional del eje Y, combinada con la torreta impulsada por BMT, la estructura del eje C de alta precisión y una variedad de portaherramientas impulsadas, pueden realizar un procesamiento de superficie complejo con una sola instalación.
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 5

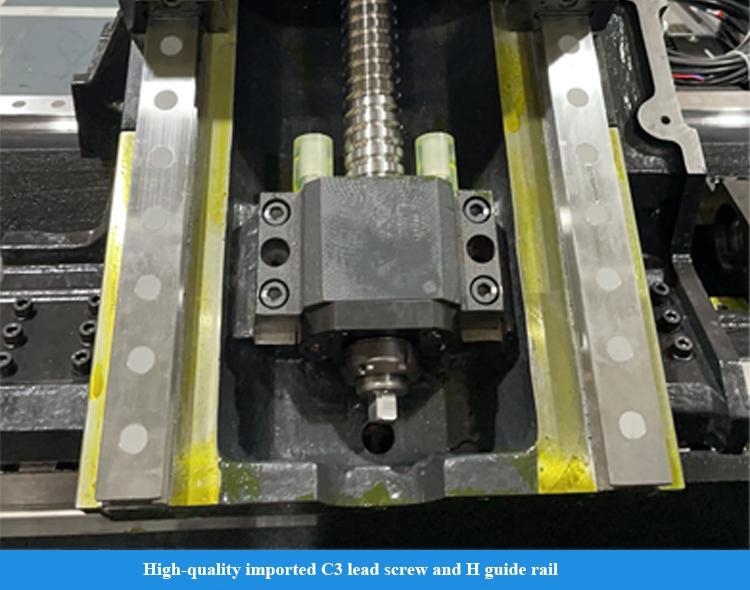

Tornos de bolas de alta precisión
Utiliza un tornillo importado de alta calidad de grado C3 y un carril de guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 6
Sillín antidoblaje
El tramo del carril de guía está razonablemente ampliado, la estructura del sistema de movimiento está optimizada,El cuerpo principal de la silla está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes..
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 7

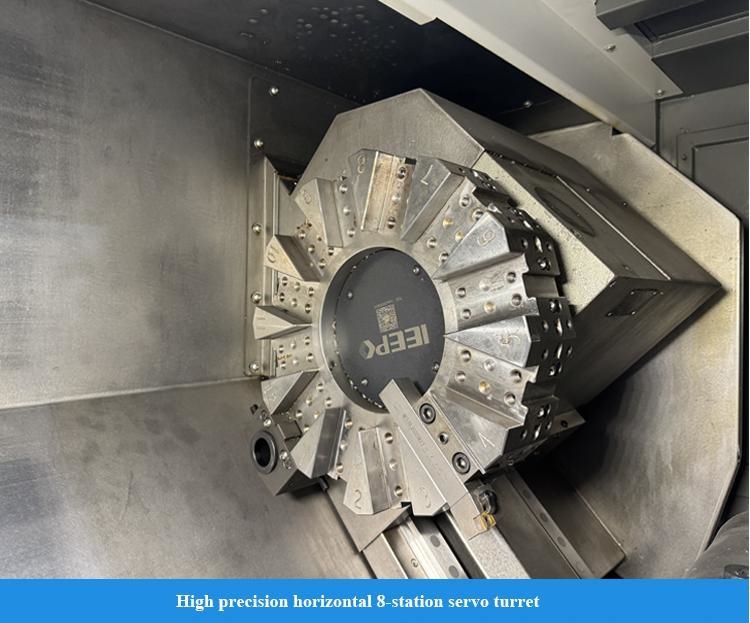

Torreta con servoacción eficiente
Interfaz estándar BMT, conexión de alta rigidez; la herramienta es accionada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas;el motor de accionamiento está montado de lado y tiene una estructura compacta;Está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y perforación de alta eficiencia.
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 8
Contenedor interno de herramientas de refrigeración
Portador de herramienta de enfriamiento interno opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de las virutas durante el mecanizado del agujero interno y garantizar la calidad del procesamiento
Torno CNC de precisión HTC30Q Centro de torneado CNC SMTCL Torno CNC de bancada inclinada horizontal 9
Capacidad de fresado de herramientas accionadas
Material de la pieza: HT200
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Capacidad de perforación con herramienta accionada
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua

Parámetros del producto:
Las partidas
Unidades
HTC 16H ((Q)
El HTC 30H(Q)
Max, cortando el dia.
En el caso de los
Φ160
Φ300
Duración máxima de corte
En el caso de los
160
500
Max, mueve el dia. Sobre la cama.
En el caso de los
Φ420
Φ420
Max. Swing dia. sobre el hueco de la cama
En el caso de los
Φ160
Frente de la línea
El eje
Modelo de nariz de husillo
-
A2 a 5
A2 a 6
Diámetro interno del rodamiento delantero.
En el caso de los
90
100
Conicidad del husillo y tamaño del orificio

1:20;Φ62
1:20;Φ70
Dia. del agujero del husillo Max.
En el caso de los
Frm 56
Frm 65
Max. Bar dia. ¿Qué quieres decir?
En el caso de los
Frase de la Comisión
Frente a la luz
El dia de chuck estándar.
pulgadas
6" de largo
8" de largo
Rango de velocidad del husillo
r/min
6000
4500
Torque máximo del husillo
N.m.
72 ((1500 r/min)
Se aplicará el procedimiento de ensayo de la norma de calidad.
Torque nominal del husillo
N.m.
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Potencia de salida del motor principal continua/30 min.
En kW
El 11/13.2
El 11 de septiembre
Eje X/Z
Velocidad de travesía rápida del eje X
En el caso de los
30
30
Velocidad de travesía rápida del eje Z
En el caso de los
30
30
Viaje en el eje X
En el caso de los
145
160
Viaje en el eje Z
En el caso de los
205
560
Las de cola
Viajes de ganado de cola
En el caso de los

30
Método de conducción de la cola


Tracción en el sillín
Viaje en manga de cola
En el caso de los

100
El dia de la manga de la cola.
En el caso de los

F100
Conicidad de la cola conicidad del orificio


MT- 5
Torreta de herramientas
Forma de la torreta de herramientas

Torreta de servo horizontal de 8 estaciones
Torreta de servo horizontal de 8 estaciones
Altura del centro
En el caso de los
63
80
Precisión de reposicionamiento de la transposición del portaherramientas
- ¿ Qué pasa?
± 16
± 16
Si pudiera elegir una herramienta cerca
En el caso de los
- ¿ Qué?
- ¿ Qué?
Las demás
Distancia entre el centro del husillo y el suelo
En el caso de los
926
936
Peso de la máquina
En kg
2600
3500
Capacidad total de suministro de energía
KVA
23
23
Dimensiones generales ((LxWxH)
En el caso de los
El número de unidades de producción
2295 × 1680 × 1650
Configuración estándar:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Esfíntel tipo manga
4"Cilindro de aceite de chuck hueco"
5,8 estaciones de servo-herramienta
Configuración opcional:
1El sistema de Siemens
2"Medio de ajuste de herramientas"
3,12 estaciones de servo-herramienta
4"Medida de la pieza de trabajo
5"Carrero de herramientas eléctricas"
6"Recolector de niebla de aceite
7Unidad de eliminación de las virutas traseras
8Detección de daños en herramientas
9Puerta neumática
Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 artículos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
