10M Torno manual de trabajo pesado CW61100D Ancho de la cama 755mm Motor de trabajo pesado Torno giratorio
Detalles del producto
| Marca: | alta definición | Tipo: | CW61100D |
|---|---|---|---|
| Nombre del producto: | Tornos manuales pesados | Carga máxima en la mesa: | 6t |
| Diámetro máximo de oscilación sobre el lecho: | 1040 mm | Diámetro máximo de oscilación sobre el vagón: | 650 mm |
| Anchura de la cama: | 755 mm | Duración máxima de la pieza de trabajo: | Se trata de un sistema de medición de la velocidad. |
| Diámetro de diámetro interior de eje: | Fr 120 mm | ||
| Resaltar |
Torno manual de trabajo pesado,Ancho de la cama 755 mm,Corte de piezas de trabajo grandes |
||
Descripción del producto
Descripción del producto:

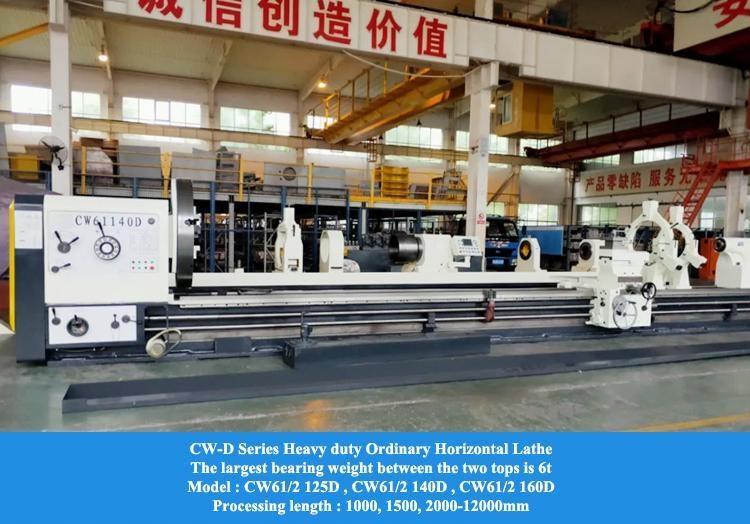

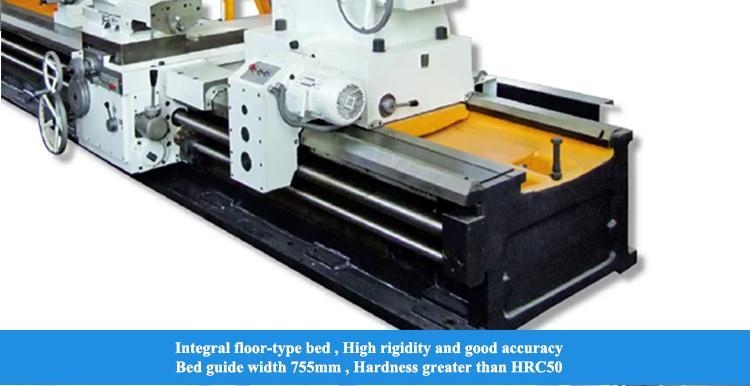

Torno horizontal de servicio pesado CW61100D diseñado para piezas grandes, cuenta con un volteo sobre la bancada de 1040 mm, una longitud máxima de mecanizado de 10 m, un volteo sobre el carro de 1500 mm, ideal para maquinaria pesada y piezas de trabajo sobredimensionadas aeroespaciales. Impulsado por un motor de 22 kW, su husillo de 3.15-315 rpm, con un orificio cónico métrico de 140# y un orificio de 130 mm, permite un corte de alto par. Las guías de 755 mm de ancho y la bancada de hierro fundido de alta resistencia (templado por ultrasonidos) ofrecen una excelente resistencia al desgaste. El manguito de contrapunto de 160 mm (carrera de 300 mm, cono Morse n.º 6) garantiza la estabilidad para ejes largos. Admite el mecanizado de roscas de múltiples tipos, el torneado de precisión de acero/hierro y destaca en la fabricación de servicio pesado por su fiabilidad y eficiencia.
Detalles del producto:
Parámetros del producto:
|
ESPECIFICACIÓN
|
CW 61100D / CW 62100D
|
|
|
CAPACIDAD
|
Diámetro máximo de volteo sobre la bancada
|
ф1040mm
|
|
Diámetro máximo de volteo sobre el carro
|
ф650mm
|
|
|
Diámetro máximo de volteo en la escotadura
|
ф1500mm
|
|
|
Ancho de la bancada
|
755mm
|
|
|
Longitud máxima de la pieza
|
1000mm 1500mm 2000mm -12000mm
|
|
|
Los dos rodamientos más grandes superiores
|
6t
|
|
|
HUSILLO
|
Nariz del husillo
|
A215
|
|
Diámetro del orificio del husillo
|
ф120mm ф130mm
|
|
|
Conicidad del orificio del husillo
|
Métrico n.º 140
|
|
|
Rango de velocidad del husillo
|
3.15-315r/min;3.5-290r/min
|
|
|
Diámetro interior del rodamiento delantero del husillo
|
ф200mm
|
|
|
AVANCES
|
Rango de avances longitudinales
|
0.1-12r/min
|
|
Rango de avances transversales
|
0.05-6mm/r
|
|
|
Rango de roscas métricas
|
1-120mm
|
|
|
Rango de roscas en pulgadas
|
3/8-28TPI 31 tipos
|
|
|
Rango de roscas de módulo
|
0.5-60mm
|
|
|
Rango de roscas de paso
|
1-56TPI 25 tipos
|
|
|
CONTRAPUNTO
|
Conicidad del manguito del contrapunto
|
80#
|
|
Recorrido del manguito del contrapunto
|
300mm
|
|
|
Diámetro del manguito del contrapunto
|
ф160mm
|
|
|
MOTORES
|
Potencia del motor principal
|
22KW
|
|
Potencia del motor rápido
|
1.5KW
|
|
|
Potencia de la bomba de refrigerante
|
0.125KW
|
|
|
PESO
|
5m
|
13600kg
|
|
Accesorios estándar
|
||
|
1
|

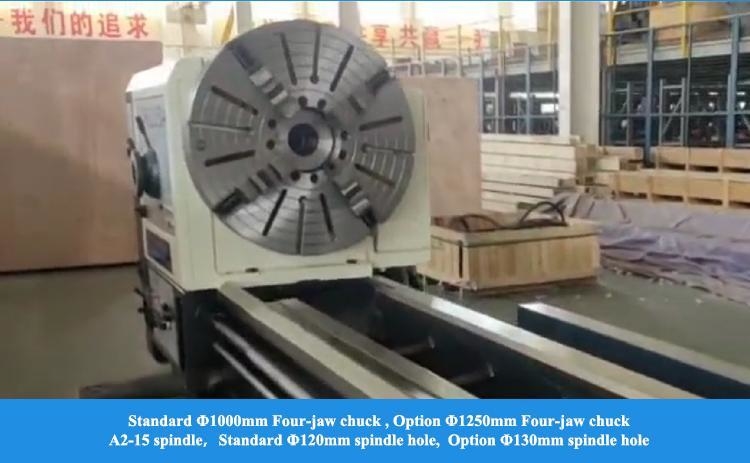

Plato de cuatro mordazas Ф1000mm
|
1 juego
|
|
2
|
Resto estable Ф70-480 (para más de 2 m)
|
1 juego (2-8 m) 2 juegos (9-12 m)
|
|
3
|
Luneta móvil (para más de 2 m)
|
1 juego
|
|
4
|
Centros Morse 6#
|
1 juego
|
|
5
|
Herramientas
|
1 juego
|
|
6
|
Tornillos de cimentación
|
1 juego
|
|
Accesorios especiales
|
|
|
1
|
Resto estable Ф400-700mm
|
|
2
|
Plato de cuatro mordazas Ф1250mm
|
|
3
|
Dispositivo de torneado cónico
|
|
4
|
Dispositivo de marcación de roscas métricas
|
|
5
|
Dispositivo de marcación de roscas en pulgadas
|
|
6
|
Tornillo de avance en pulgadas
|
|
7
|

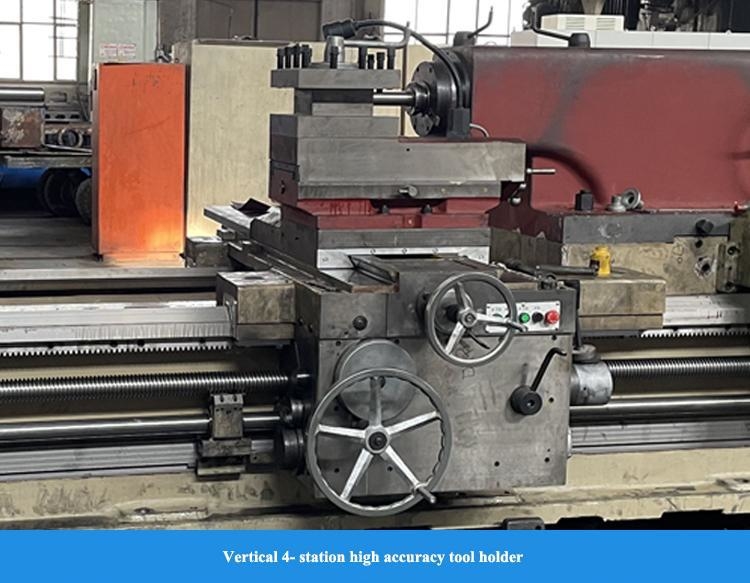

Portaherramientas tipo T
|
NUESTRO SERVICIO:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 procesos de producción controlados
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica según la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más fiable.
