VMC850Q Centro de mecanizado vertical de 3 ejes Máquina VMC CNC 4 Ejes Centro de fresado vertical CNC
Nombre de la Marca:
SMTCL
Número de modelo:
VMC1000Q
Lugar de origen:
China
Certificación:
CE ISO
Cantidad mínima de pedido:
1 conjunto
Price:
Negociable
Capacidad de suministro:
50 sistemas por mes
Detalles del producto
| Marca: | Las condiciones de los productos | Tipo: | VMC850Q VMC1000Q VMC1100Q El valor de las emisiones de gases de efecto invernadero es el valor de la |
|---|---|---|---|
| Nombre del producto: | Centro de mecanización vertical | Tamaño de la mesa (L×W): | 1200 × 500 |
| Carga máxima en la mesa: | 600 kg | X viaje en eje: | 1000 mm |
| Y viaje en eje: | 500 mm | Viaje del eje z: | 540 mm |

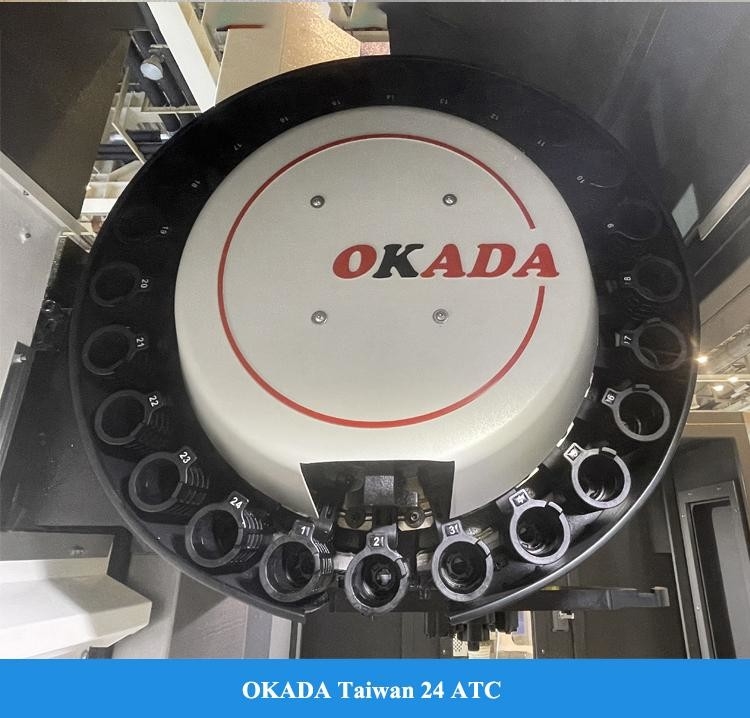

| A.T.C.: | 24 Control aéreo con brazo robótico | ||
| Resaltar |
Centro de mecanizado vertical VMC850Q,Centro de mecanizado vertical de 3 ejes,Centro de mecanizado vertical de 4 ejes |
||
Descripción del producto
Descripción del producto:

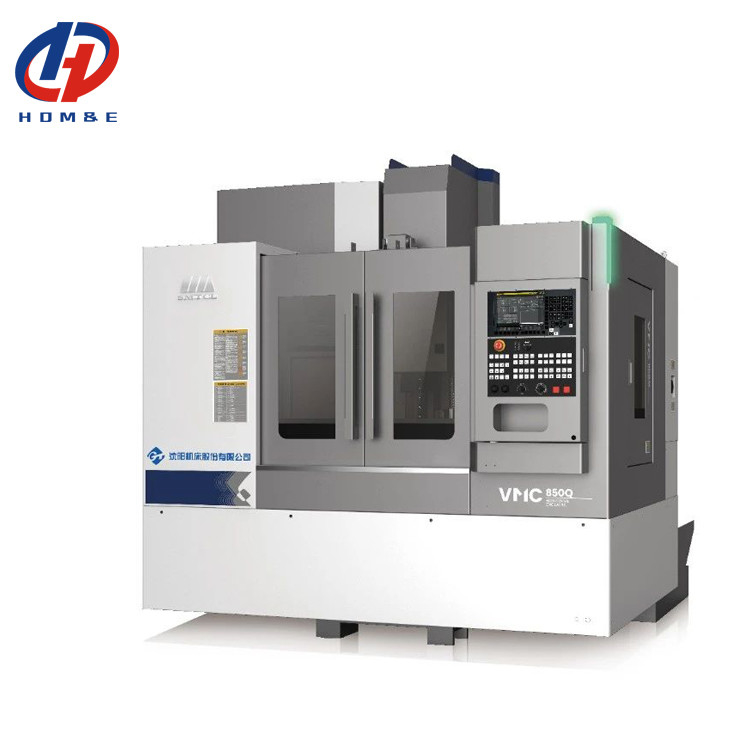

VMC850Q Centro de mecanizado vertical de 3 ejes Máquina VMC CNC 4 Ejes Centro de fresado vertical CNC
Este centro de mecanizado vertical de nueva generación VMC850Q adopta el diseño del marco vertical, estructura de deslizamiento cruzado, columna de arenque rígida alta, caja de husillo trapezoidal invertida, centro de gravedad bajo,lecho alto rígido, tres ejes de guía de rodillos, para garantizar la máquina buena precisión de funcionamiento, alta resistencia y excelente estabilidad de precisión; La estructura de la máquina es simple y compacta, la superficie del suelo es pequeña,es propicio para el montaje de la línea automáticaPuede ser de fresado de superficie, perforación, perforación, recubrimiento, 2D y 3D de procesamiento de superficie, tapping y otros procesos de la integración de alta precisión de mecanizado.alta velocidad y alta eficiencia, inteligente y estable.
Características del producto:
1Diseño de alta rigidez y alta estabilidad
* Cama de fundición integral de alta resistencia
* Guía de rodillos de clase P de tres ejes
* Columna de hueso de arenque de largo alcance
2"Buena precisión y retención de precisión"
* C3 tornillo de plomo pre-tirado
* Tecnología de simetría térmica
* Tecnología de compensación de errores
3Seguridad, protección del medio ambiente, productividad eficiente
* Cambio rápido de tres ejes 48 m/min
* Eje directo 12000 RPM

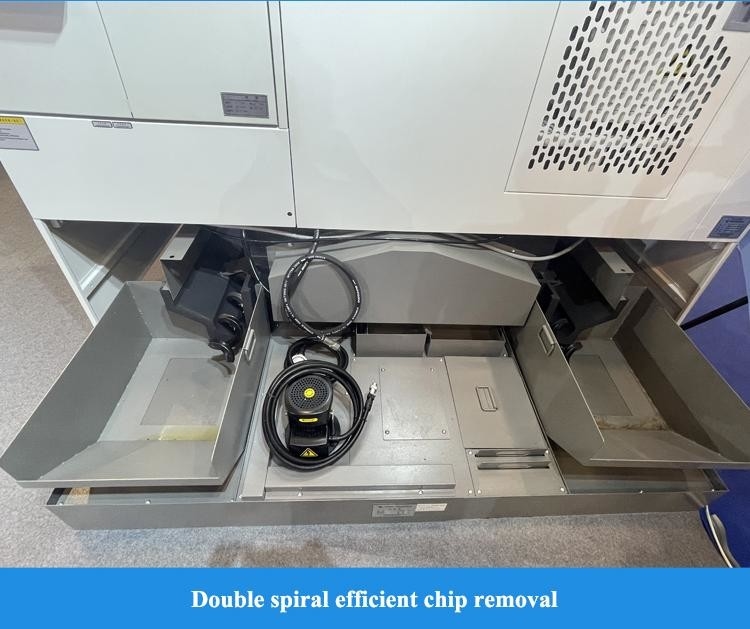

* Extractor de la viruta espiral doble de la cama
Detalles del producto:
Parámetros del producto:
|
Punto de trabajo
|
Unidad
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidad
|
Viaje en el eje X
|
En el caso de los
|
850
|
1000
|
1100
|
|
Viaje en el eje Y
|
En el caso de los
|
500
|
500
|
620
|
|
|
Viaje en el eje Z
|
En el caso de los
|
540
|
540
|
600
|
|
|
Nosa del husillo a la superficie de la mesa
|
En el caso de los
|
120 a 660 años
|
120 a 660 años
|
120 a 720
|
|
|
Nosa del husillo a la superficie de la columna
|
En el caso de los
|
640
|
640
|
743
|
|
|
Mesa de trabajo
|
Tamaño de la mesa (L×W)
|
En el caso de los
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Carga máxima en la mesa
|
En kg
|
600
|
600
|
1000
|
|
|
Tamaño de la ranura en T
|
En el caso de los
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
El eje
|
Velocidad del husillo
|
rpm
|
10000
|
10000
|
10000
|
|
El eje del eje es cónico/el tallo del eje es cónico
|
En el caso de los
|
7/24 conical
|
7/24 conical
|
7/24 conical
|
|
|
NT1cultura y cultura
|
NT1cultura y cultura
|
NT1cultura y cultura
|
|||
|
Motor de eje
|
El peso
|
7.5 / 11
|
7.5 / 11
|
¿Qué es el amor?
|
|
|
Torque de salida máximo
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de accionamiento por husillo
|
|
Cinturón dental sincrónico
|
|||
|
Herramientas
|
Modelo de soporte de herramientas
|
|
BT1 de las empresas
|
||
|
Modelo de perno de tracción
|
|
Las medidas de seguridad se aplicarán en el caso de las aeronaves que no cumplan los requisitos del presente Reglamento.
|
|||
|
Tasa de alimentación
|
X, Y, Z velocidad de travesía
|
el número de unidades
|
El número de la solicitud es:
|
||
|
3 ejes de potencia del motor ((X/Y/Z)
|
En kW
|
1.8 / 1.8 / 3
|
1.8 / 1.8 / 3
|
3/3/3
|
|
|
El valor de torsión del motor en los 3 ejes ((X/Y/Z)
|
N · m
|
11 de noviembre de 20
|
11 de noviembre de 20
|
20/20/20
|
|
|
Tasa máxima de alimentación de corte
|
Se aplican las siguientes medidas:
|
1 a 2000
|
|||
|
A.T.C.
|
El tipo
|
Pc
|
Control aéreo con brazo robótico
|
||
|
Modo
|
|
Selección de la herramienta más cercana en ambos sentidos
|
|||
|
Capacidad
|
Pc.
|
24
|
|||
|
Duración máxima de la herramienta
|
En el caso de los
|
300
|
|||
|
Peso máximo de la herramienta
|
En kg
|
7
|
|||
|
- El disco está lleno.
|
En el caso de los
|
80
|
|||
|
Disco más grande. Adyacente
|
En el caso de los
|
150
|
|||
|
Tiempo de cambio de herramienta (T-T)
|
el segundo
|
2.5
|
|||
|
La altura entre la mesa y el suelo
|
En el caso de los
|
900
|
900
|
950
|
|
|
Las demás
|
Dimensiones generales
(L × WxH)
|
En el caso de los
|
2400 × 2975 × 2840
(Excluido el transportador de astillas)
|
2700 × 2975 × 2840
(Excluido el transportador de astillas)
|
2940 × 3450 × 3050
(Excluido el transportador de astillas)
|
|
Peso neto de la máquina
|
En kg
|
5100
|
5400
|
6200
|
|
|
Necesidad de potencia total
|
KVA
|
18
|
18
|
25
|
|
|
Configuración estándar:

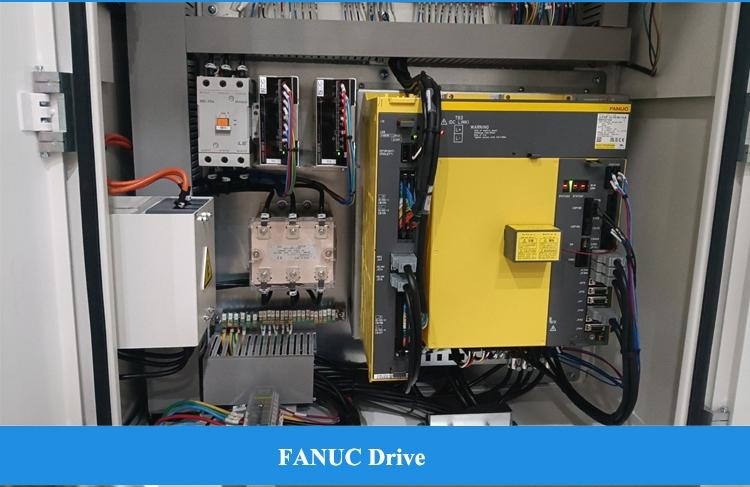

1. Sistema de control FANUC OI-MF tipo (5)
2. 10 000 RPM el eje, el cinturón conectado 3. 24 cargador de herramientas del manipulador de discos 4- Tanque de agua + chorro de lavado 5- Arma de aire limpio, luz de trabajo, luz de advertencia. |
Configuración selectiva:
1El sistema de Fanuc Oi-MF TAPE
2El sistema de FANUC OI-MF TAPE 3Sistema CNC 828D de Siemens 4Conexión directa 12000 RPM eje mecánico 5. 16000 RPM, 24000 husillo motorizado 6. Plato giratorio del cuarto eje 7. enfriamiento en el interior de 2MPa, 3MPa, 5MPa, 7MPa 8Separador de aceite y agua 9. Retirador de astillas de cadena 10Una pistola de agua limpia. 11Inspección de herramientas y piezas de trabajo 12Puerta automática. 13Cerradura de seguridad. 14.El gabinete eléctrico y el aire acondicionado |
||||
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
