Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y

Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y

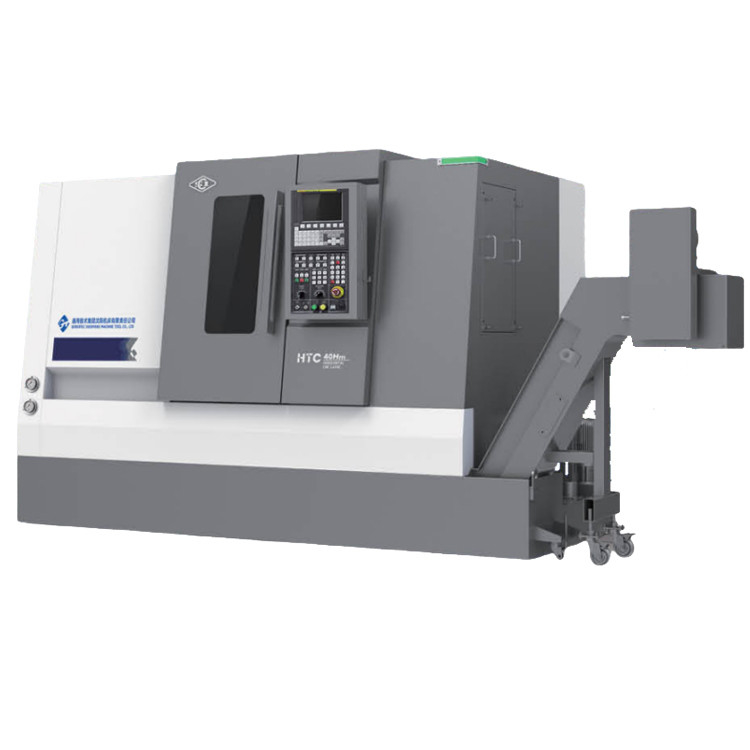

Torno inclinado del CNC de la cama

Torno CNC HTC40Q BMT55

El eje Y del torno CNC

Lugar de origen:

China.

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

El HTC40H

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Model Number:
HTC40H
Palabra clave:
Centro de torneado CNC horizontal
Longitud de Max.Cutting:
Las demás:
Diámetro de Max. Cutting.:
380m m
Max. nadando por encima de la cama:
560 mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 0

Descripción del producto:

Torno CNC de precisión con husillo de gran envergadura HTC40H BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y
El HTC40H integra tecnologías de fabricación inteligentes y avanzadas. Con un diseño de bancada inclinada a 45°, presenta una gran rigidez y una excelente evacuación de virutas. Equipado con un motor de husillo de 11/15kW, la velocidad alcanza las 45-4500 rpm, adecuado para una torreta servo de 8 estaciones. Puede tornear piezas de eje y disco, y realizar mecanizados como roscas y arcos, adecuado para una producción eficiente en industrias como la automotriz y la de motores.

Características del producto:

1, Alta eficiencia
• Alta velocidad de avance rápido de dos ejes
• Contrapunto servo dividido
• Portaherramientas servo de alta eficiencia
• Procesamiento integrado multisequencia de husillo secundario opcional
2, Alta precisión
• Husillo de alta precisión preestirado
• Tecnología de compensación de errores
• Cuantificación de los estándares de proceso
• Estrictos estándares de inspección

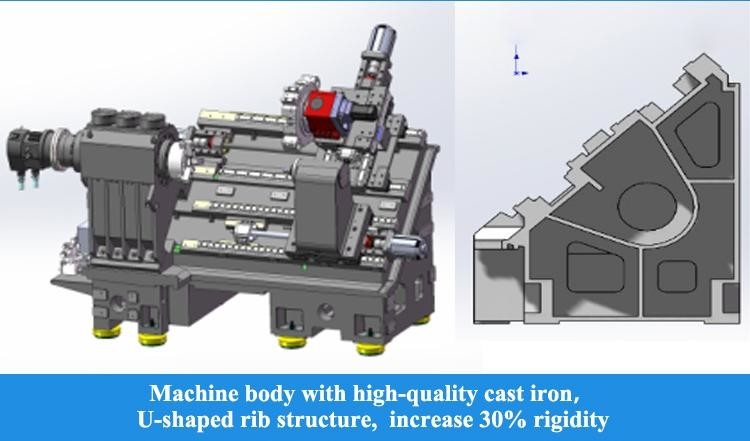

3, Alta rigidez
• Bancada de fundición de alta calidad y otras fundiciones clave

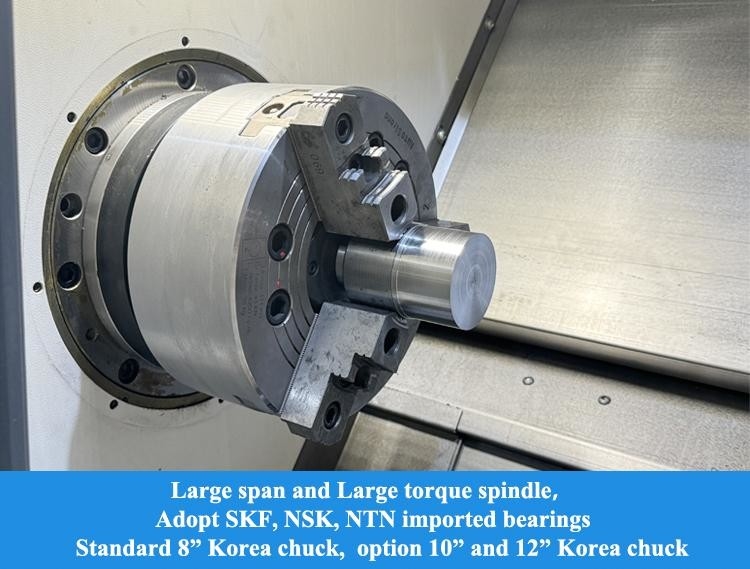

• Unidad de husillo de gran envergadura
• Espacio de la bancada en forma de arco contra la flexión
• Contrapunto de estructura de husillo pequeño

Detalles del producto:

Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 1
Velocidad de movimiento rápido: 30 m/min
El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, lo que reduce los enlaces intermedios y logra una transmisión sin holgura. Los rieles guía de los ejes X e Z adoptan rieles guía lineales importados para garantizar una alta rigidez, un buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 2

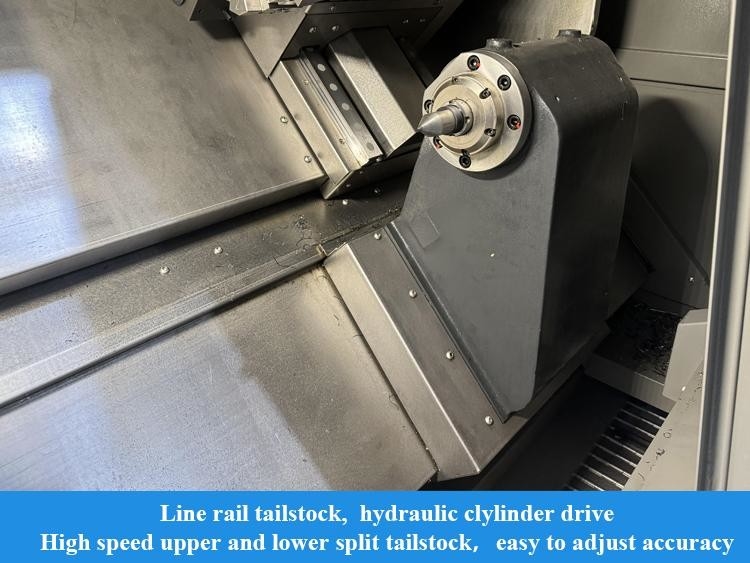

Contrapunto servo dividido
El contrapunto se puede mover de forma servoaccionada opcional, lo que puede controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, lo que permite que el contrapunto se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete. mejorar la eficiencia de la producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia del mantenimiento.
Estructura pretensada de doble fijación
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 3
El eje X desarrolla una estructura de soporte de doble fijación y utiliza un husillo preestirado para compensar eficazmente la deformación por preestiramiento y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del husillo, logrando así una alta precisión y una alta estabilidad de alimentación de la máquina herramienta.

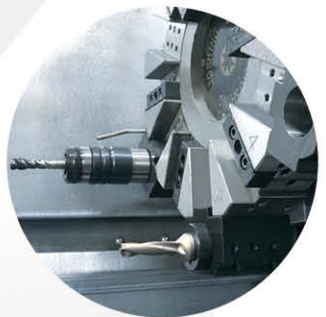

Configuración del eje Y
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 4
Configuración opcional del eje Y, combinada con torreta motorizada BMT, estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar un procesamiento de superficie complejo con una sola instalación.

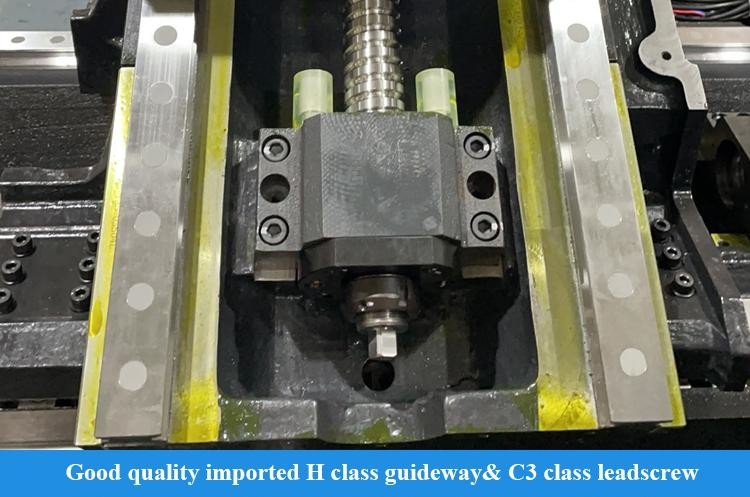

Husillo de bolas de alta precisión
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 5
Utiliza un husillo de alta calidad importado de grado C3 y un riel guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Silla de montar anti-flexión
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 6
La envergadura del riel guía se amplía razonablemente, la estructura del sistema de movimiento se optimiza y el cuerpo principal de la silla de montar de la bancada está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes.

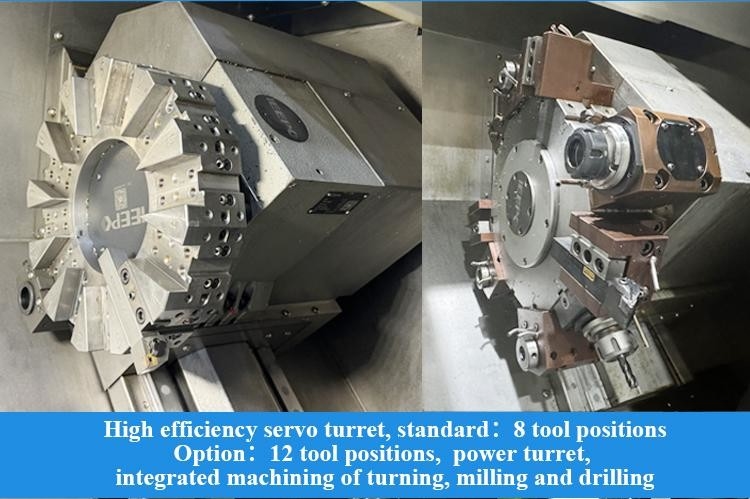

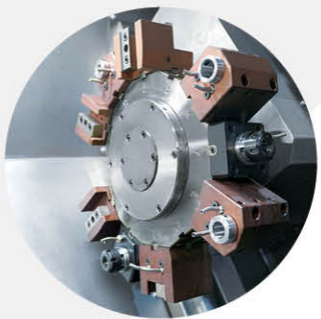

Torreta motorizada servoeficiente
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 7
Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas; el motor de accionamiento está montado lateralmente y es de estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y taladrado de alta eficiencia.
Portaherramientas de refrigeración interna
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 8
El portaherramientas de refrigeración interna opcional y la salida de agua desde el centro de la herramienta realizan una eficiente evacuación de virutas durante el mecanizado de orificios internos y garantizan la calidad del procesamiento

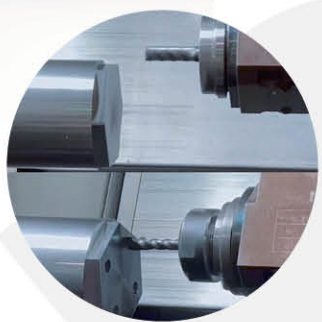

Capacidad de fresado de herramientas accionadas
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 9
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
fresa
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
Estado de refrigeración: refrigeración por agua
Parámetros del producto:


Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 10

Proyecto
Unidad
HTC40H(Q)/500
HTC40H
(Q)/1000Diámetro máx. de corte
mm
2750×1890×1900
Longitud máx. de corte
Longitud máx. de corte
mm
2750×1890×1900
920
Diámetro máx. de giro sobre bancada
mm
2750×1890×1900
Diámetro máx. de giro sobre carro
Diámetro máx. de giro sobre carro
mm
2750×1890×1900
Husillo
Husillo
Modelo de nariz de husillo
A2-6

Diámetro interior del cojinete delantero
Diámetro interior del cojinete delantero
mm
2750×1890×1900
Precisión de posicionamiento de repetición de indexación de la torreta
Precisión de posicionamiento de repetición de indexación de la torreta
1:20;Φ70

Diámetro del orificio del husillo
Diámetro del orificio del husillo
Φ65

Diámetro máx. de barra
Diámetro máx. de barra
mm
2750×1890×1900
Diámetro estándar del plato
Diámetro estándar del plato
pulgadas
8
Rango de velocidad del husillo
Rango de velocidad del husillo
r/min
4500
Par nominal del husillo
Par nominal del husillo
N·m
245(576r/min)
Par máx. del husillo
Par máx. del husillo
N·m
245(576r/min)
Potencia de salida del motor principal continua/15 min.
Potencia de salida del motor principal continua/15 min.
kW
11/15
Ejes X/Z
Ejes X/Z
Movimiento rápido de los ejes X/Z
m/min
30
Recorrido del eje X
Recorrido del eje X
mm
2750×1890×1900
Recorrido del eje Z
Recorrido del eje Z
mm
2750×1890×1900
1050
Contrapunto
Recorrido del contrapunto



mm
2750×1890×1900
920
Método de accionamiento del contrapunto
Accionamiento hidráulico

Conicidad del orificio cónico del contrapunto
Conicidad del orificio cónico del contrapunto
Morse
MT-5
Torreta
Torreta
Tipo de torreta
Torreta servo horizontal de 8 estaciones

Altura central
Altura central
mm
2750×1890×1900
Precisión de posicionamiento de repetición de indexación de la torreta
Precisión de posicionamiento de repetición de indexación de la torreta
Seg.
±1.6
Si se puede elegir la herramienta cercana
Si se puede elegir la herramienta cercana

Otros
Otros
Distancia entre el centro del husillo y el suelo
mm
2750×1890×1900
Peso neto de la máquina herramienta
Peso neto de la máquina herramienta
kg
4200
4750
Capacidad eléctrica total
KVA
27
Dimensiones totales (LxAnxAl)
Dimensiones totales (LxAnxAl)
mm
2750×1890×1900
3620×1890×1900
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
Configuración estándar:

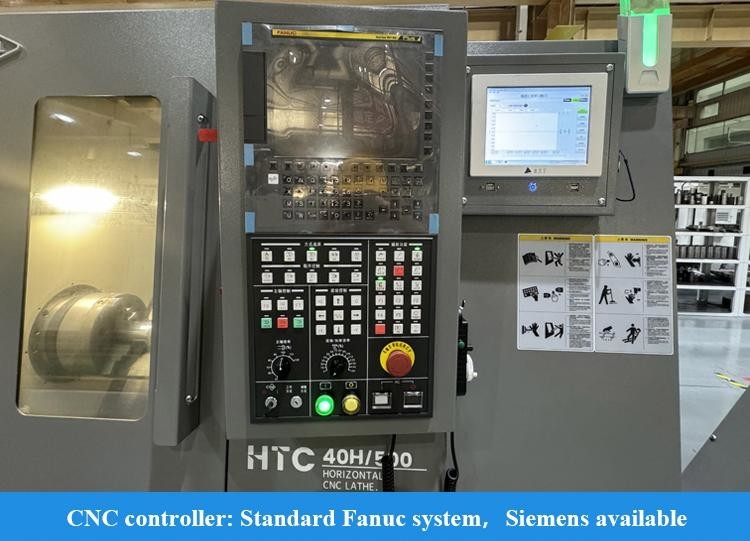

1, Sistema FANUC-0i-TF Plus (5) (Serie H/S)
2, Sistema GSK988TA (Serie Q)
3, Husillo tipo manguito
4, Cilindro de aceite de plato hueco
5, Carro de herramientas servo de 8 estaciones

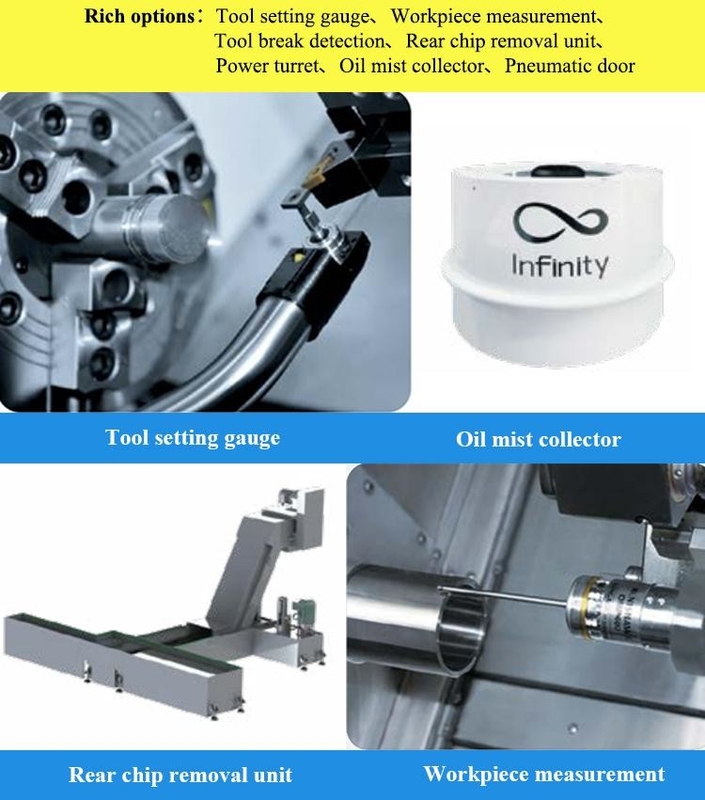

Configuración opcional:
1, Sistema Siemens
2, Calibrador de ajuste de herramientas
3, Carro de herramientas servo de 12 estaciones
4, Medición de la pieza de trabajo
5, Carro de herramientas motorizado
6, Colector de niebla de aceite
7, Unidad de extracción de virutas trasera
8, Detección de daños en la herramienta
9, Puerta neumática
NUESTRO Servicio:
Asegúrese de recibir una máquina de alta calidad

1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:

• Sentido de máxima calidad, las solicitudes de los clientes son lo primero
• 30 años + de historia de I+D, la empresa se fundó en 1993
• Fabricante de alta tecnología con capacidad de investigación y diseño
• Sistema de suministro estable y maduro
• Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
• Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
• Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 11
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nuevas energías, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Exposición:

Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 12

PREGUNTAS FRECUENTES:

Torno CNC de precisión con husillo de gran envergadura HTC40Q BMT55 Torno CNC de bancada inclinada con torreta motorizada y eje Y 13

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
