Lugar de origen:
porcelana
Nombre de la marca:
HD
Certificación:
CE ISO
Número de modelo:
CW61100D
Descripción del producto:

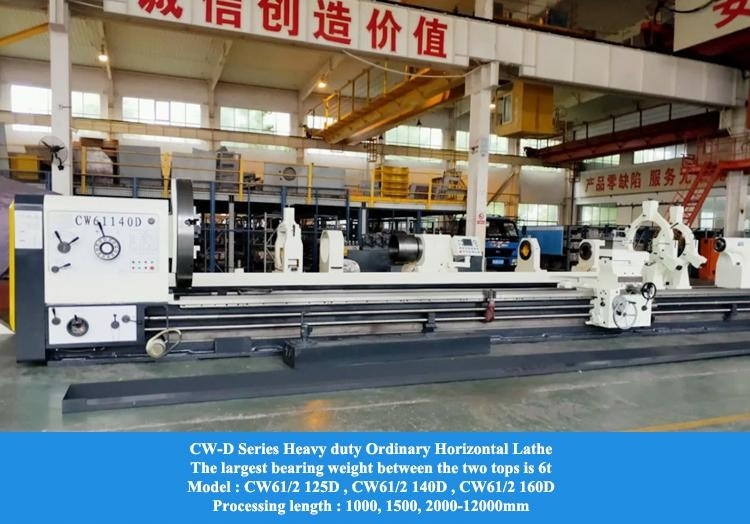

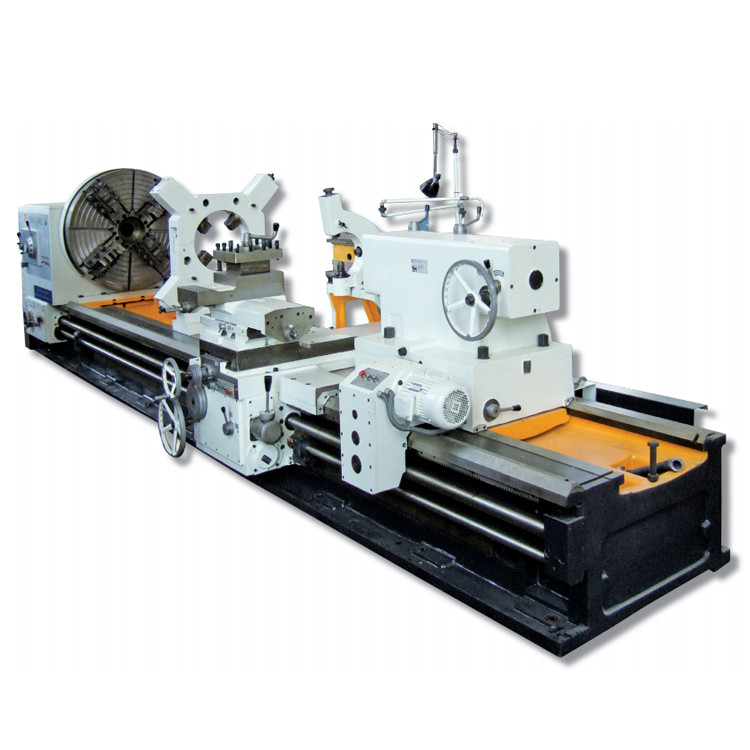

Torno de servicio pesado CW61100D. El ancho de la bancada es de 755 mm, y el diseño ancho proporciona una base estable para el procesamiento. Capacidad de súper carga de hasta 6t, puede transportar fácilmente piezas de trabajo grandes. Esto hace que la máquina sea fácil de procesar ejes grandes y piezas de disco, asegurando la precisión y eficiencia del procesamiento para satisfacer diversas necesidades de producción.
Detalles del producto:
Parámetros del producto:
ESPECIFICACIÓN
|
CW 61100D / CW 62100D
|
|
CAPACIDAD
|
Diámetro máximo de giro sobre la bancada
|
Φ1040mm
|
Diámetro máximo de giro sobre el carro
|
Φ650mm
|
|
Diámetro máximo de giro en la escotadura
|
Φ1500mm
|
|

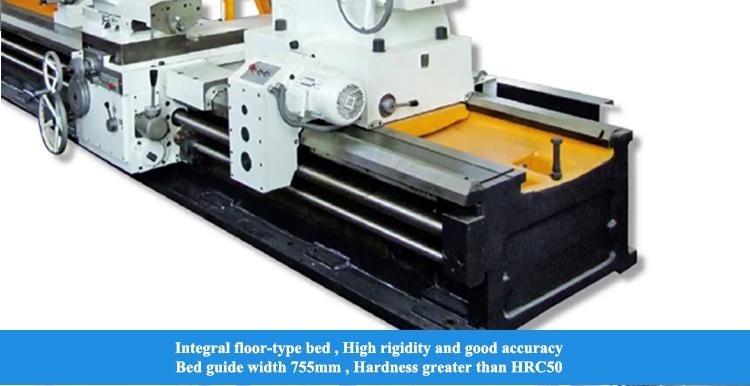

Ancho de la bancada
|
755mm
|
|
Longitud máxima de la pieza de trabajo
|
1000mm 1500mm 2000mm -12000mm
|
|
Los dos rodamientos superiores más grandes
|
6t
|
|
HUSILLO
|
Nariz del husillo
|
A215
|
Diámetro del agujero del husillo
|
Φ120mm Φ130mm
|
|
Conicidad del agujero del husillo
|
Métrico No.140
|
|
Rango de velocidad del husillo
|
3.15-315r/min;3.5-290r/min
|
|
Diámetro interior del rodamiento delantero del husillo
|
Φ200mm
|
|
AVANCES
|
Rango de avances longitudinales
|
0.1-12r/min
|
Rango de avances transversales
|
0.05-6mm/r
|
|
Rango de roscas métricas
|
1-120mm
|
|
Rango de roscas en pulgadas
|
3/8-28TPI 31 tipos
|
|
Rango de roscas de módulo
|
0.5-60mm
|
|
Rango de roscas de paso
|
1-56TPI 25 tipos
|
|

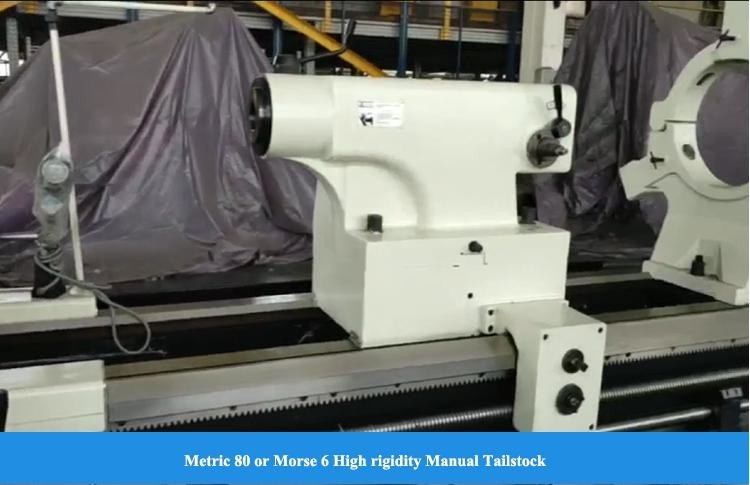

CONTRA-PUNTO
|
Conicidad del manguito del contrapunto
|
80#
|
Recorrido del manguito del contrapunto
|
300mm
|
|
Diámetro del manguito del contrapunto
|
Φ160mm
|
|
MOTORES
|
Potencia del motor principal
|
22KW
|
Potencia del motor rápido
|
1.5KW
|
|
Potencia de la bomba de refrigerante
|
0.125KW
|
|
PESO
|
5m
|
13600kg
|
Accesorios estándar
|
||
1
|

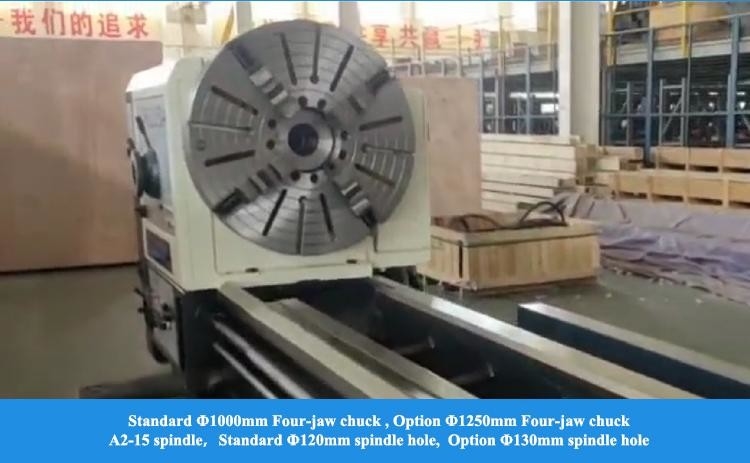

Plato de cuatro mordazas Φ1000mm
|
1 juego
|
2
|

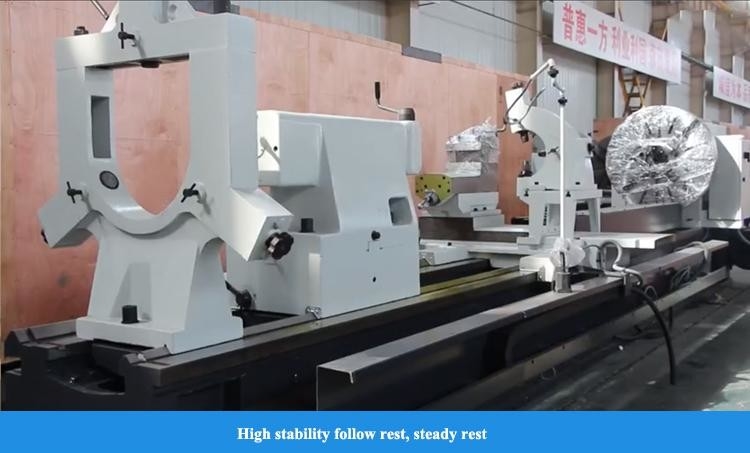

Resto estable Φ70-480 (para más de 2m)
|
1 juego (2-8m) 2 juegos (9-12m)
|
3
|
Luneta (para más de 2m)
|
1 juego
|
4
|
Centros morse 6#
|
1 juego
|
5
|
Herramientas
|
1 juego
|
6
|
Tornillos de cimentación
|
1 juego
|
Accesorios especiales
|
|
1
|
Resto estable Φ400-700mm
|
2
|
Plato de cuatro mordazas Φ1250mm
|
3
|
Dispositivo de torneado cónico
|
4
|
Dispositivo de marcación de roscas métricas
|
5
|
Dispositivo de marcación de roscas en pulgadas
|
6
|
Tornillo de avance en pulgadas
|
7
|

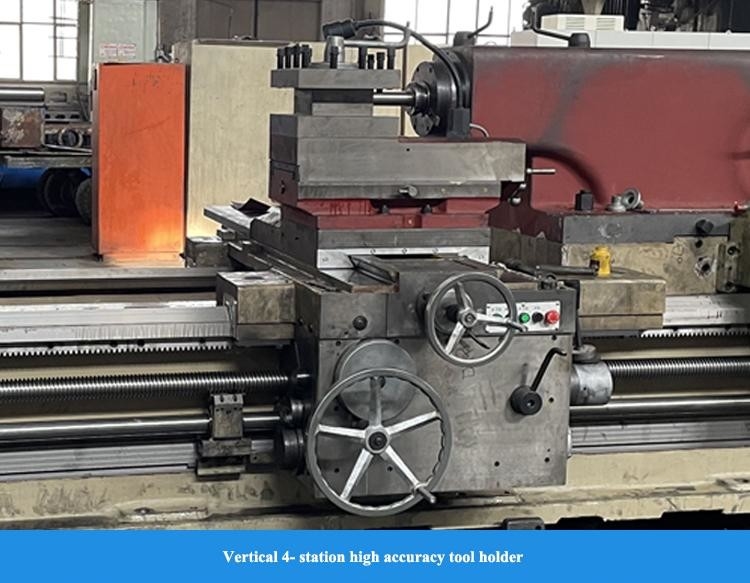

Portaherramientas tipo T
|
NUESTRO SERVICIO:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
