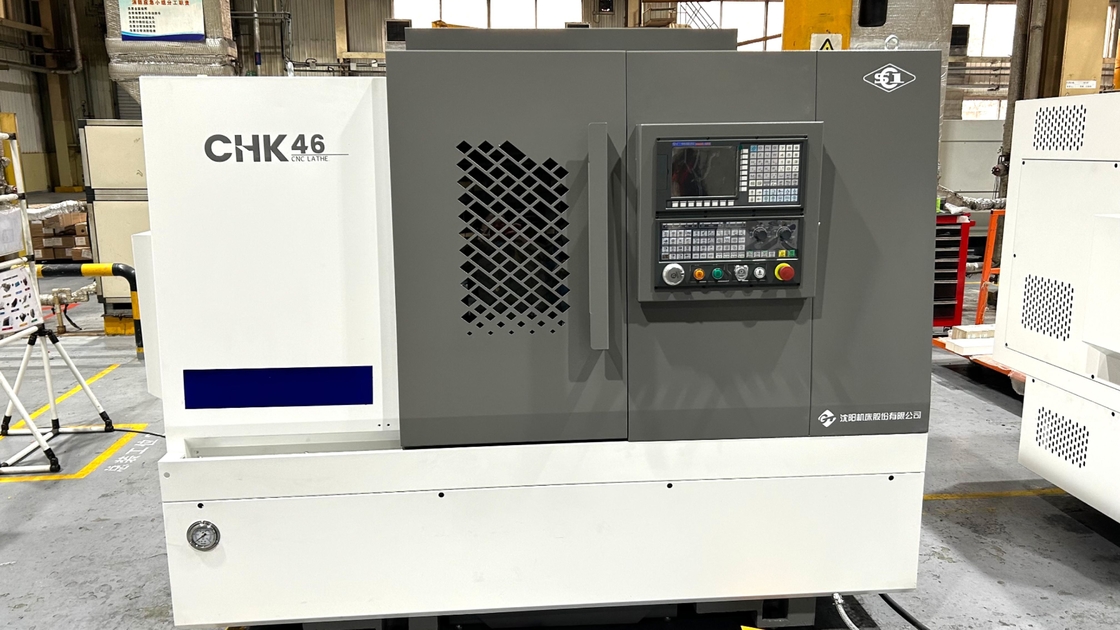

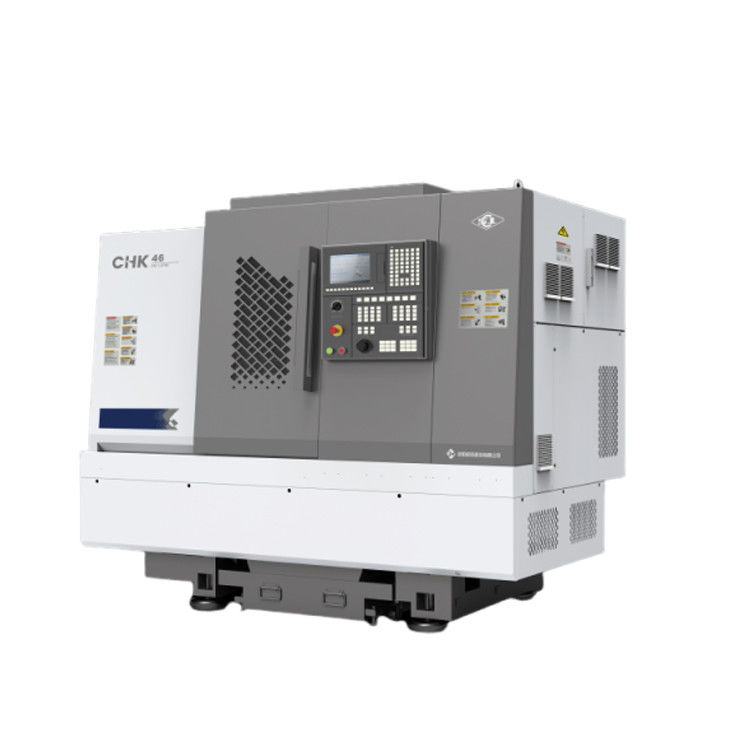

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada

Torno CNC de corte de precisión

Torno inclinado del CNC de la cama

Tipo de banda de herramientas de postes de torno CNC

Lugar de origen:

porcelana

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

iT35L

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Model Number:
CHK46
CNC or Not:
CNC
Key word:
Gang Tool Slant Bed CNC Lathe
Maximum turning diameter:
Φ250
Max. Turned Length (mm):
350
Max.swing diameter over bed:
Φ400
Max.swing diameter over cross slide:
Φ100
Turret form:
Gang type tool post
Max. Spindle Speed (r.p.m):
4000 r.p.m
Travel (X Axis)(mm):
430
Travel (Z Axis)(mm):
430
Type of spindle nose:
A2-5
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 0

Descripción del producto:

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada
El torno de herramientas de banda CHK46 presenta notables ventajas.Mejora significativa de la eficiencia del procesamientoEstá equipado con tornillos de plomo de alta precisión y un sistema de control numérico avanzado, que cuenta con una alta precisión de posicionamiento y es capaz de completar con precisión tareas de mecanizado complejas.El lecho de la máquina tiene una rigidez excepcional y una fuerte resistencia sísmicaEs adecuado para una variedad de materiales, mejorando la eficiencia y garantizando la calidad para la industria de la fabricación de maquinaria.

Características del producto:

CHK46 tiene las siguientes tres características notables:

En primer lugar,El equipo está equipado con un poste de herramientas de banda de alta precisión. Las herramientas se pueden cambiar rápidamente y posicionar con precisión, lo que mejora enormemente la eficiencia y precisión del mecanizado.
En segundo lugar,la máquina herramienta adopta un diseño de carrocería de alta rigidez con un excelente rendimiento antivibración.Puede garantizar la estabilidad del mecanizado incluso durante el corte de alta velocidad y garantizar la calidad de mecanizado de las piezas de trabajo.
En tercer lugar,Está equipado con un sistema CNC avanzado, la operación es simple e intuitiva y puede realizar la programación de técnicas de procesamiento complejas para satisfacer diversos requisitos de procesamiento.Es adecuado para la producción eficiente de piezas de precisión.
Detalles del producto:

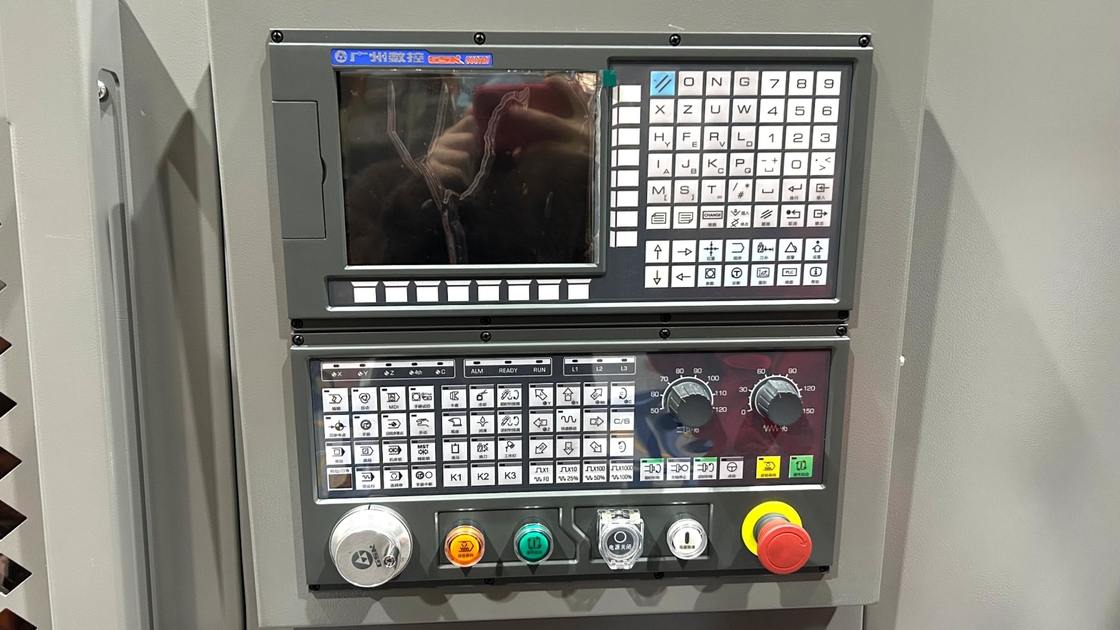

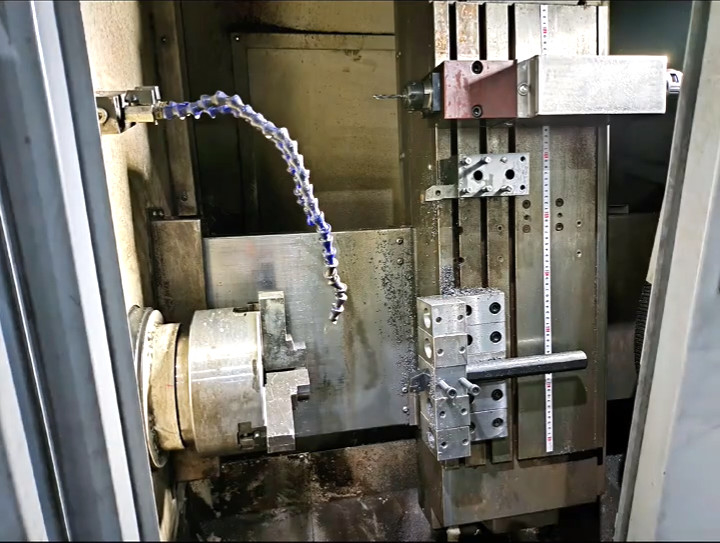

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 1Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 2

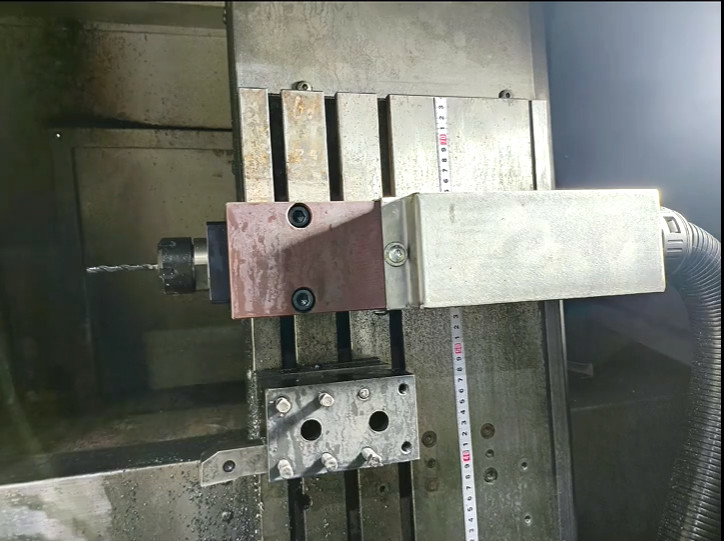

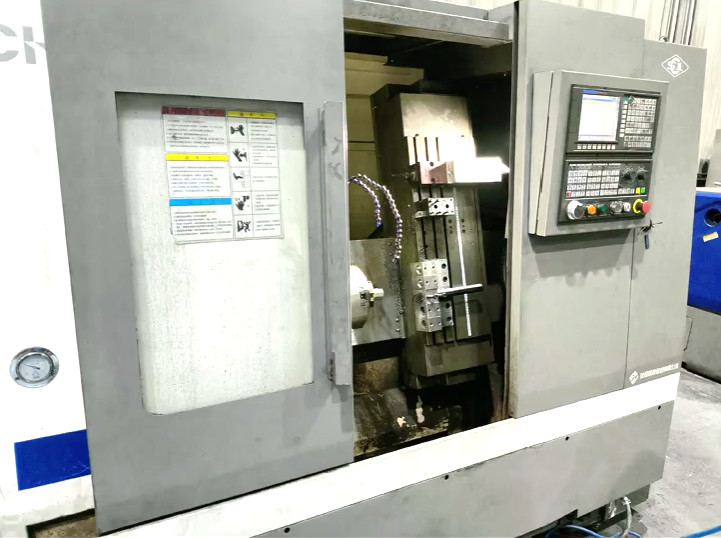

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 3Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 4

Parámetros del producto:
Punto de trabajo
Unidad
En el caso de las empresas de seguros
Diámetro de giro máximo
En el caso de los
Φ250
Duración máxima de giro
En el caso de los
350
Diámetro máximo de oscilación sobre la cama
En el caso de los
Φ400
Diámetro máximo de oscilación sobre el deslizamiento transversal
En el caso de los
F100
El eje
Tipo de nariz del husillo

A2 a 5
Diámetro interno del rodamiento delantero
En el caso de los
F90
Conversor de la perforación del husillo

F90
El agujero del husillo

Morse 6 #
Diámetro máximo de la barra
En el caso de los
Frm 56
Diámetro máximo de barra
En el caso de los
El número de
Diámetro máximo de la perforación del colé
En el caso de los
Frase de la Comisión
Velocidad máxima del eje
r/min
4000
Torque nominal del husillo
Nm
72
Par máximo del husillo
Nm
105
Potencia de salida del motor principal continua /30 minutos
En kW
7.5 / 11
Eje X/Z
Velocidad de cruce de la línea X/Z
el número de unidades
24
Viaje en el eje X
En el caso de los
430
Viaje en el eje Z
En el caso de los
430
Torreta
Forma de la torreta

Puesto de herramientas tipo pandilla
Altura central del soporte de la herramienta de perforación
En el caso de los
52
Contenedor de herramientas para el círculo exterior
En el caso de los
20 por 20
Soportador de herramientas de círculo exterior de doble cara
En el caso de los
20 por 20
Portador de herramientas para el rostro
En el caso de los
20 por 20
Contenedor de herramientas aburridas
En el caso de los
F25
Refrigeración y eliminación de astillas
Formulario de eliminación del chip

Caja transportadora de astillas
Las demás
Distancia desde el centro del husillo hasta el fondo del lecho
En el caso de los
1060
Peso neto de la máquina
En kg
2250
Capacidad total de suministro de energía
el kVA
16
Dimensiones generales (Largura X anchura X altura)
En el caso de los
2250 × 1350 × 1850
Precisión de la máquina herramienta
Objetos de inspección
Normas de fábrica
Precisión del procesamiento
IT6
Cubierta de la pieza de trabajo
0.005 mm
Calidad de la pieza
0.015 mm / 110 mm
Planitud de la pieza de trabajo
0.015mm/ Ф 130mm
La rugosidad superficial de la pieza de trabajo
Ra 1,6 μm
Precisión de posicionamiento
Eje X
0.01 mm
Eje Z
0.01 mm
Repetir el posicionamiento
Eje X
0.006 mm
Eje Z
0.006 mm

Aplicación en la industria:

Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 5

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆Los jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 6
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMGes nuestra fábrica cooperadora. Tiene más de 80 años de historia de fabricación de máquinas herramientas. El primer torno, máquina de perforación y máquina de perforación nacieron aquí.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Torno CNC CHK46 Tipo de banda de herramientas de corte de precisión en cama inclinada 7

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
