Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente

Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente

Un centro de perforación CNC eficiente

Centro de perforación CNC SMTCL

Máquina de perforación vertical

Lugar de origen:

porcelana

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

DTC500

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca::
SYMG, SMTCL
Tipo de vehículo::
Válvulas de acoplamiento
Modelo:
DTC500
Forma cónica del eje::
NT1capacidad
Sistema de control del CNC::
Fanuc Siemens Syntec KND GSK
Velocidad máxima.:
Se aplicarán las siguientes medidas:
Poder del motor del eje (kilovatio)::
3.7 y 5.5
Capacidad de la revista de la herramienta::
21
Viaje en el eje X:
500 mm
Viaje del eje de Y:
Cuatrocientos milímetros
Viajes en el eje Z:
300 mm
Dimensiones de la mesa de trabajo:
Cubierta de la siguiente forma:
carga máxima permitida:
250 KG
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C,T/T,Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 0

Máquina de perforación y extracción vertical DTC500 Máquina de fresado CNC Centro de extracción de perforación eficiente

Amplia aplicabilidad a las industrias 3C, automotriz y otras
El centro de perforación vertical DTC500 integra el análisis de elementos finitos y el diseño avanzado para optimizar la estructura del cuerpo de la máquina.Adopta un bajo centro de gravedad y un lecho de gran envergadura y una columna de espina de arenqueLa caja de husillo tiene un diseño simétrico térmicamente para contrarrestar la deformación térmica.015Es adecuado para el procesamiento complejo de productos 3C, piezas de automóviles, etc.
Características del producto:
1"Diseño de alta rigidez y alta resistencia sísmica"
◆ Cuerpo de la máquina de gran longitud
◆ Columnas de hueso de arenque
◆ Caja de eje de simetría térmica
2Respuesta dinámica alta
◆ Sistema de transmisión recientemente renovado
◆ Sistema de servo de alta respuesta
3,Alta eficiencia y estabilidad
◆ Máquina de servo herramientas eficiente
◆ Protección interna completamente cerrada
◆ Segunda limpieza del mango de la herramienta
Detalles del producto:
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 1

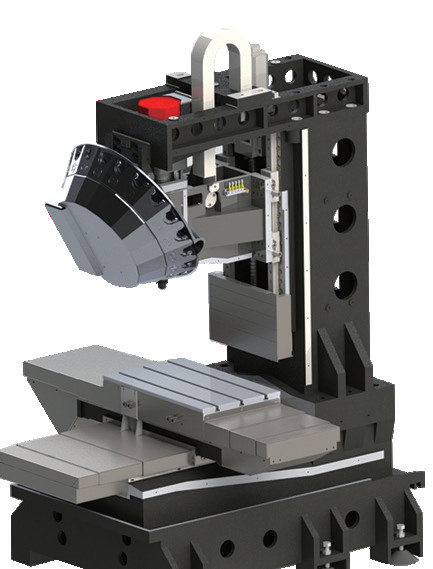

1.La cama con seis pies de tierra, centro de gravedad bajo y gran envergadura mejora el antivibración en el rendimiento de la máquina herramienta de una manera integral.
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 2
2.La parte inferior es más estable, y la costilla interna tiene una mayor resistencia a la torsión y másprocesamiento estable.
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 4

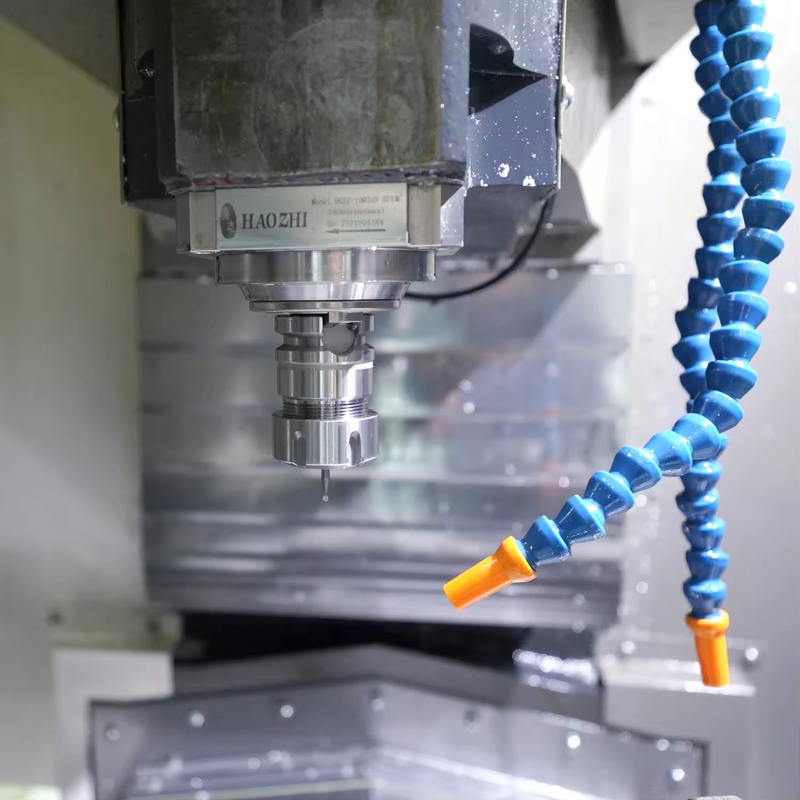

4.Esta función garantiza que la precisión de mecanizado real de los productos de perforación y extracción se pueda controlar de forma estable dentro de 0,015 mm durante el proceso de mecanizado.
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 5
5.Los tres ejes forman una estructura de laberinto a través de deflectores y protectores que pueden evitar eficazmente la entrada de desechos de mecanizado y fluido de corte,y mejorar eficazmente la vida útil de la máquina herramienta.
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 6

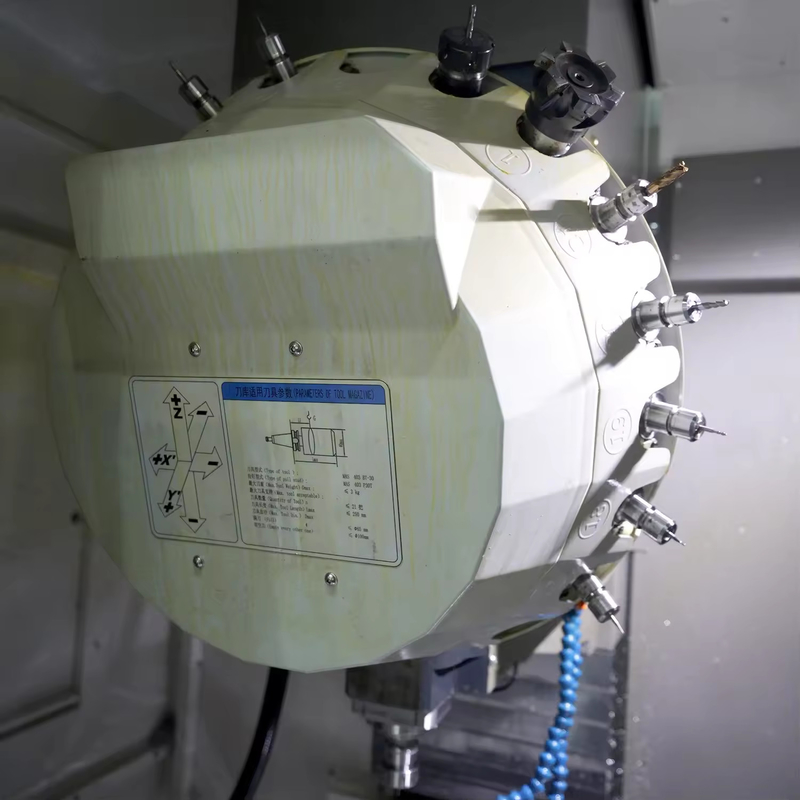

6.Esta función puede resolver eficazmente el problema de la caída de la herramienta o el deterioro repentino de la precisión de mecanizado causada por el soporte de herramientas sucio.
Parámetros del producto:

Principales especificaciones técnicas

Principales parámetros técnicos
Nombre
Unidad
DTC500
Mesa de trabajo
Dimensiones de la mesa de trabajo
En el caso de los
El valor de las emisiones de CO2
carga máxima permitida
En kg
250
Tamaños de las ranuras en T
mm × piezas
14×3
Rango de procesamiento
Máximo desplazamiento de la mesa de trabajo X

En el caso de los
500
Máximo desplazamiento de la diapositiva Y

En el caso de los
400
Máximo movimiento del husillo Z
En el caso de los
300
Distancia entre la cara del extremo del husillo y la mesa de trabajo

- ¿Qué quieres decir?
En el caso de los
460
- ¿Qué es eso?
En el caso de los
160
Distancia desde el centro del husillo hasta el carril de guía

En el caso de los
445
El eje
Agujero del tajo (7:24)

NT1capacidad
Velocidad máxima
r/min
20000
Torque de salida nominal (S1/S2)
N.m.
11.8/17.5
Potencia del motor del husillo (S1/S2)
En kW
3.7 y 5.5
Herramienta
modelo de bastón de herramienta

MT3 BT1
Alimentos para animales
Se mueve rápido.
Eje X
el número de unidades
48
Eje Y

48
Eje Z

48
Potencia del motor de accionamiento de tres ejes ((X/Y/Z)
En kW
2.5 / 2.5 / 2.7
Torque del motor de accionamiento de tres ejes ((X/Y/Z)

Nm
8/8/12
Velocidad de alimentación
Se aplican las siguientes medidas:
30000
Revista de herramientas
Formulario de la revista de herramientas

Revista de herramientas de servo de la torreta

Seleccionar el método de herramienta

Selección de herramientas cercanas en dos direcciones

Capacidad del cargador de herramientas
Barras
21
Max. longitud de la herramienta
En el caso de los
250
Peso máximo de la herramienta
En kg
3
Diámetro máximo de la cabeza de la herramienta
Herramienta completa
En el caso de los
Frm 65
Herramienta vacía adyacente
En el caso de los
F100
Tiempo de cambio de herramienta (herramienta a herramienta)
el
1.6
Peso de la máquina herramienta
En kg
2800
Capacidad eléctrica total

KVA
18
Dimensión del contorno (LXWXH)

En el caso de los
2300 × 1800 × 2400
 Precisión de la máquina herramienta
La precisión de posicionamiento de esta máquina herramienta cumple con la norma nacional de la República Popular China GB/T18400.4-2010 "Normas de aceptación para la precisión de posicionamiento de las máquinas herramientas".
Objetos de inspección
Normas de fábrica
Precisión de procesamiento
IT6
Precisión de posicionamiento
Eje X (mm)
0.006
Eje Y (mm)
0.006
Eje Z ((mm)
0.006
Precisión de posicionamiento repetida

Eje X (mm)
0.004
Eje Y (mm)
0.004
Eje Z ((mm)
0.004
- No, no es así.
Nombre
Modelo o especificación
Cuánto tiempo
Marca del producto
En el caso de la
1
Sistema CNC
El número de unidades de producción será el número de unidades de producción.
1
FANUC

2
El mortero principal
AII2/20000-B
1
FANUC

3
Servomotor de eje X
Se aplicará el método de cálculo de las emisiones.
1
FANUC

4
Servomotor del eje Y
Se aplicará el método de cálculo de las emisiones.
1
FANUC

5
Servomotor del eje Z
el número de unidades de producción el número de unidades de producción
1
FANUC

6
Parafusos de plomo del eje X
Parafusos de bolas,φ28×12,C3
1
Japón THK

7
Parafusos de plomo en el eje Y
Parafusos de bolas,φ28×12,C3
1
Japón THK

8
Parafusos de plomo del eje Z
Parafusos de bolas,φ32×12,C3
1
Japón THK

9
Las demás partes del equipo
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japón NTN

10
Revista de herramientas
21 posiciones de herramientas, cargador de herramientas de la torreta

1
Okada, Taiwán

11
Sistema de lubricación

1
Sheng Xiang. ¿ Qué quieres decir?

12
Contenedor de agua

1
Herramienta de Shenyang

13
Parte neumática

1
¿ Qué haces?

14
Interruptor de alimentación principal

1
Corea del Sur

15
el contactor principal

¿Qué quieres decir?
Corea del Sur

Según el ciclo de suministro, el fabricante tiene derecho a cambiar las piezas compradas de la misma calidad sin afectar el rendimiento de la máquina herramienta.
Aplicación en la industria:
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 7
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 8
 Por qué elegirnos:

◆ Sentido de calidad superior, las peticiones de los clientes son lo primero

◆ 30 años + historia de I + D, la empresa fue fundada en 1993

◆ Fabricante de alta tecnología con capacidad de investigación y diseño

◆ Sistema de abastecimiento estable y maduro

◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)

◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento

◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Sobre nosotros:
Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 9
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMGes nuestra fábrica cooperadora. Tiene más de 80 años de historia de fabricación de máquinas herramientas. El primer torno, máquina de perforación y máquina de perforación nacieron aquí.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:

Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 10

Exposición:

Máquina de perforación y extracción vertical SMTCL DTC500 Centro de extracción de perforación CNC eficiente 11


Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.

¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.

¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente

P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.

P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.

P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
