Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC

Centro de procesamiento vertical CNC

Centro de aprovechamiento versátil de 4 ejes

centro de mecanización vertical del CNC de 4 ejes

Lugar de origen:

porcelana

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

DTC500

Contacta con nosotros
Solicitar una cita
Detalles del producto
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C,T/T,Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

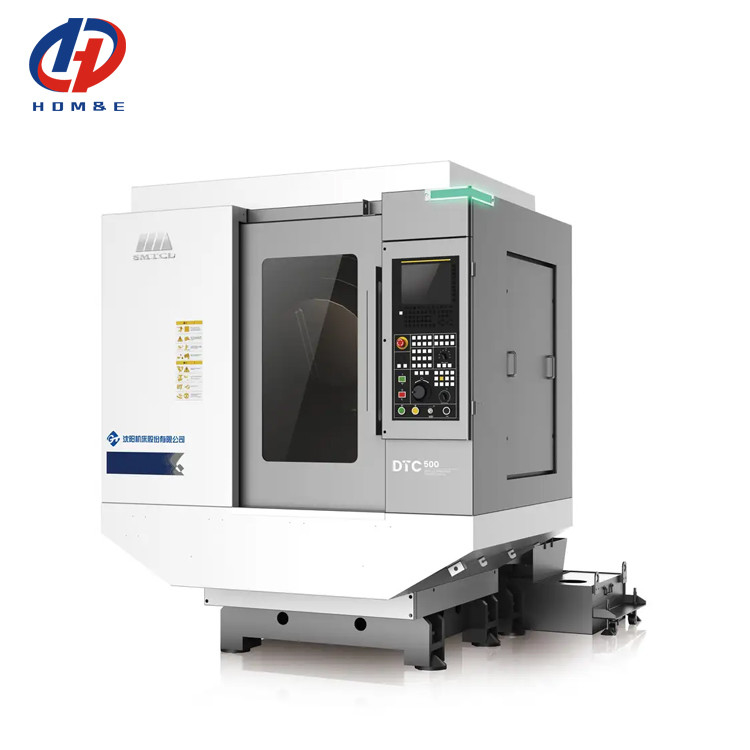

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 0

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC
Amplia aplicabilidad a las industrias 3C, automotriz y otras
La máquina herramienta de la serie DTC500 es una especie de centro vertical de perforación y aprovechamiento con alta resistencia sísmica y alta respuesta dinámica. Puede proporcionar alta velocidad, excelente precisión,y soluciones de alta estabilidad para diversos casos de procesamiento complicados como segmentos pequeños y múltiples esquinas, etc.., que puede realizar la fabricación de placas, placas y componentes de cáscara de tamaño medio y pequeño en la aplicación de piezas de estructuras metálicas 3C, automotrices y pequeñas
Características del producto:
1"Diseño de alta rigidez y alta resistencia sísmica"
◆ Cuerpo de la máquina de gran longitud
◆ Columnas de hueso de arenque
◆ Caja de eje de simetría térmica
2Respuesta dinámica alta
◆ Sistema de transmisión recientemente renovado
◆ Sistema de servo de alta respuesta
3,Alta eficiencia y estabilidad
◆ Máquina de servo herramientas eficiente
◆ Protección interna completamente cerrada
◆ Segunda limpieza del mango de la herramienta
Detalles del producto:

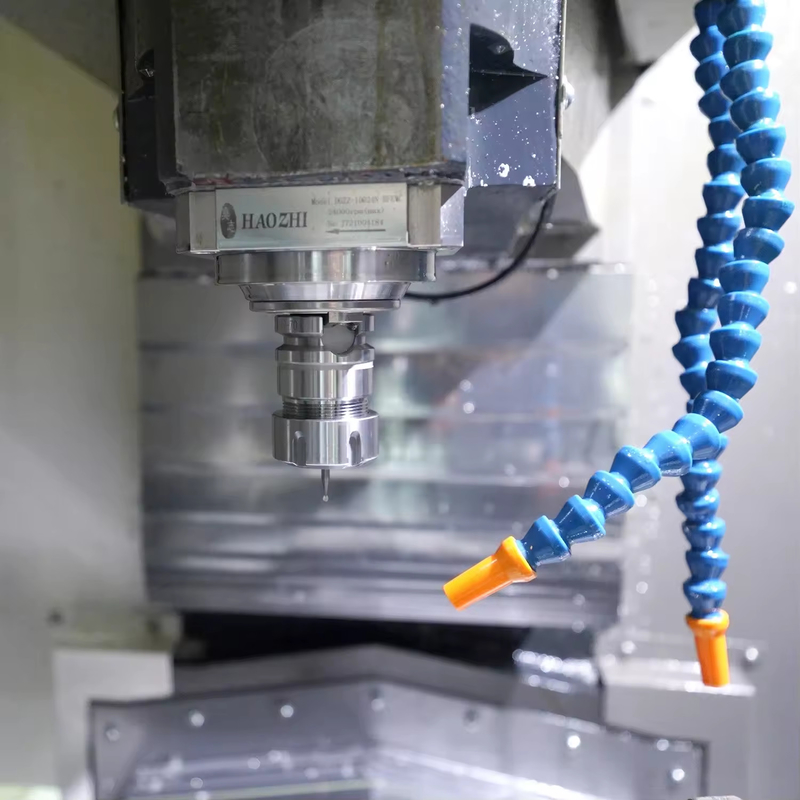

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 1
1.La cama con seis pies de tierra, centro de gravedad bajo y gran envergadura mejora el antivibración en el rendimiento de la máquina herramienta de una manera integral.

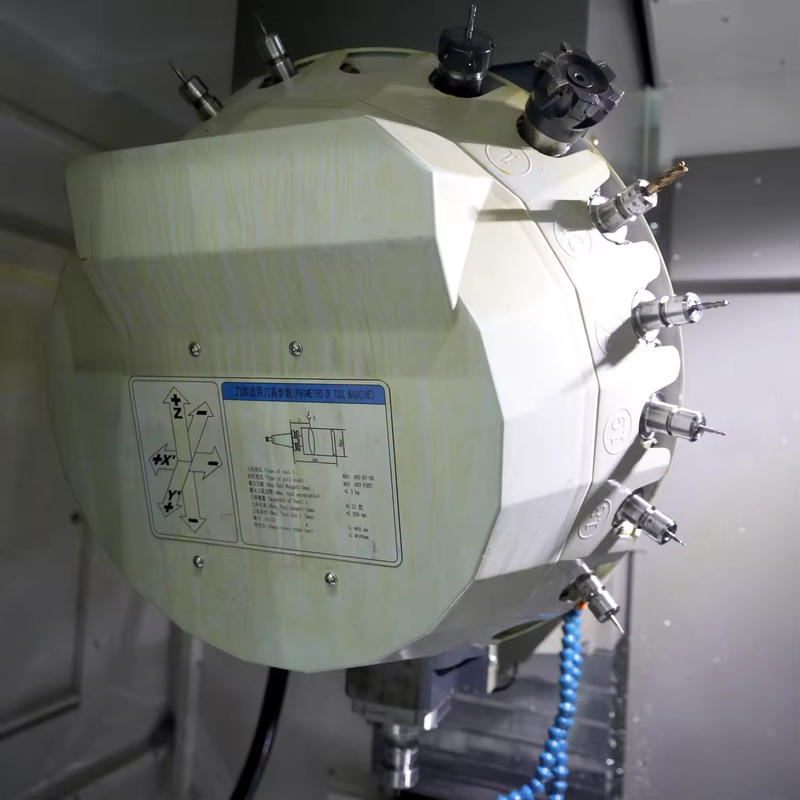

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 2
2.La parte inferior es más estable, y la costilla interna tiene una mayor resistencia a la torsión y másprocesamiento estable.
Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.

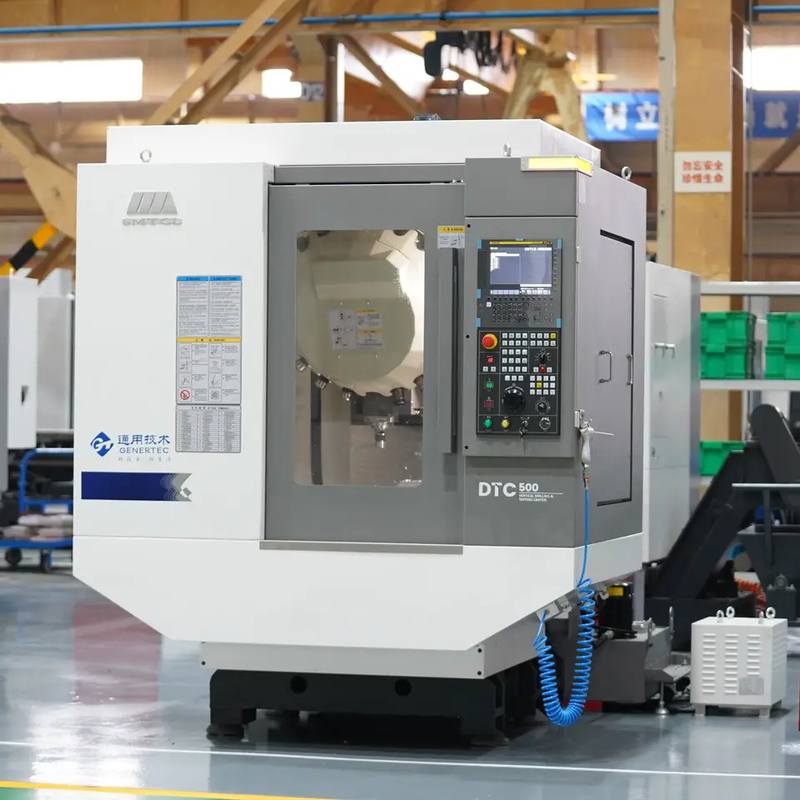

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 4
4.Esta función garantiza que la precisión de mecanizado real de los productos de perforación y extracción se pueda controlar de forma estable dentro de 0,015 mm durante el proceso de mecanizado.

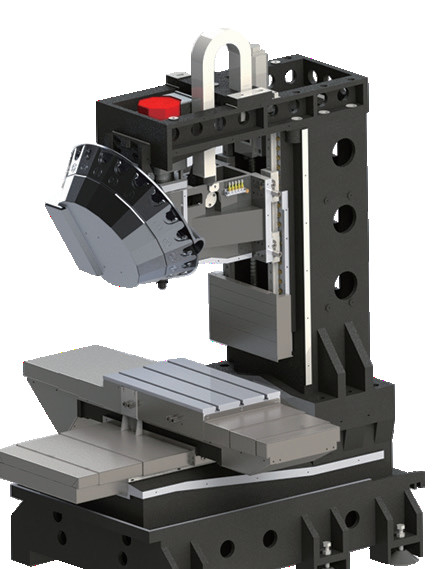

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 5
5.Los tres ejes forman una estructura de laberinto a través de deflectores y protectores que pueden evitar eficazmente la entrada de desechos de mecanizado y fluido de corte,y mejorar eficazmente la vida útil de la máquina herramienta.

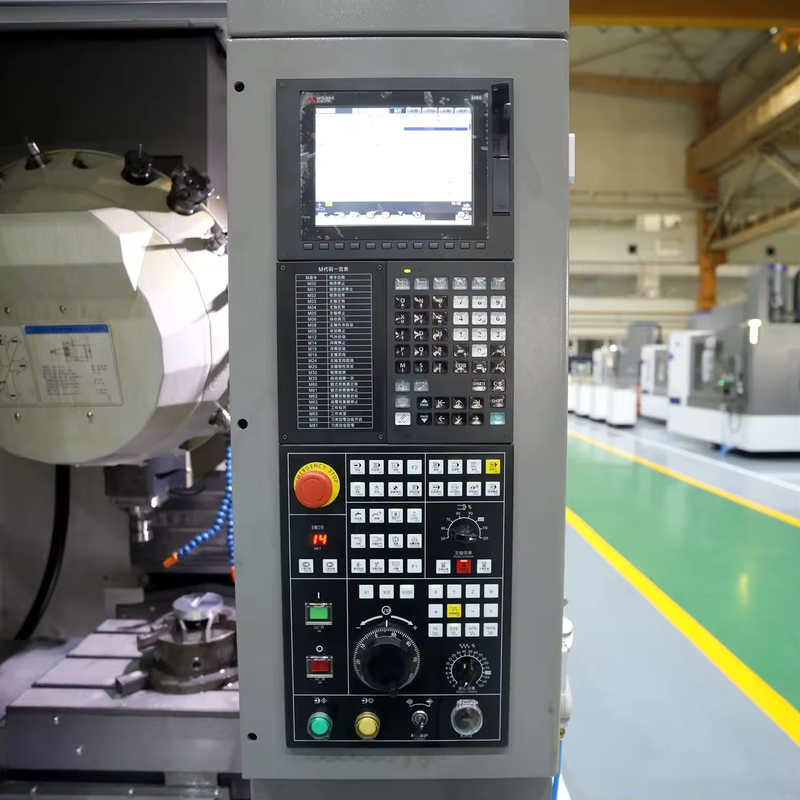

Centro de perforación de 4 ejes DTC500 CNC Procesamiento vertical FANUC Máquina de fresado CNC 6
6.Esta función puede resolver eficazmente el problema de la caída de la herramienta o el deterioro repentino de la precisión de mecanizado causada por el soporte de herramientas sucio.
Parámetros del producto:

Principales especificaciones técnicas

Principales parámetros técnicos
Nombre
Unidad
DTC500
Mesa de trabajo
Dimensiones de la mesa de trabajo
En el caso de los
El valor de las emisiones de CO2
carga máxima permitida
En kg
250
Tamaños de las ranuras en T
mm × piezas
14×3
Rango de procesamiento
Máximo desplazamiento de la mesa de trabajo X

En el caso de los
500
Máximo desplazamiento de la diapositiva Y

En el caso de los
400
Máximo movimiento del husillo Z
En el caso de los
300
Distancia entre la cara del extremo del husillo y la mesa de trabajo

- ¿Qué quieres decir?
En el caso de los
460
- ¿Qué es eso?
En el caso de los
160
Distancia desde el centro del husillo hasta el carril de guía

En el caso de los
445
El eje
Agujero del tajo (7:24)

NT1capacidad
Velocidad máxima
r/min
20000
Torque de salida nominal (S1/S2)
N.m.
11.8/17.5
Potencia del motor del husillo (S1/S2)
En kW
3.7 y 5.5
Herramienta
modelo de bastón de herramienta

MT3 BT1
Alimentos para animales
Se mueve rápido.
Eje X
el número de unidades
48
Eje Y

48
Eje Z

48
Potencia del motor de accionamiento de tres ejes ((X/Y/Z)
En kW
2.5 / 2.5 / 2.7
Torque del motor de accionamiento de tres ejes ((X/Y/Z)

Nm
8/8/12
Velocidad de alimentación
Se aplican las siguientes medidas:
30000
Revista de herramientas
Formulario de la revista de herramientas

Revista de herramientas de servo de la torreta

Seleccionar el método de herramienta

Selección de herramientas cercanas en dos direcciones

Capacidad del cargador de herramientas
Barras
21
Max. longitud de la herramienta
En el caso de los
250
Peso máximo de la herramienta
En kg
3
Diámetro máximo de la cabeza de la herramienta
Herramienta completa
En el caso de los
Frm 65
Herramienta vacía adyacente
En el caso de los
F100
Tiempo de cambio de herramienta (herramienta a herramienta)
el
1.6
Peso de la máquina herramienta
En kg
2800
Capacidad eléctrica total

KVA
18
Dimensión del contorno (LXWXH)

En el caso de los
2300 × 1800 × 2400
 Precisión de la máquina herramienta
La precisión de posicionamiento de esta máquina herramienta cumple con la norma nacional de la República Popular China GB/T18400.4-2010 "Normas de aceptación para la precisión de posicionamiento de las máquinas herramientas".
Objetos de inspección
Normas de fábrica
Precisión de procesamiento
IT6
Precisión de posicionamiento
Eje X (mm)
0.006
Eje Y (mm)
0.006
Eje Z ((mm)
0.006
Precisión de posicionamiento repetida

Eje X (mm)
0.004
Eje Y (mm)
0.004
Eje Z ((mm)
0.004
- No, no es así.
Nombre
Modelo o especificación
Cuánto tiempo
Marca del producto
En el caso de la
1.
Sistema CNC
El número de unidades de producción será el número de unidades de producción.
1
FANUC

2.
El mortero principal
AII2/20000-B
1
FANUC

3.
Servomotor de eje X
Se aplicará el método de cálculo de las emisiones.
1
FANUC

4.
Servomotor del eje Y
Se aplicará el método de cálculo de las emisiones.
1
FANUC

5.
Servomotor del eje Z
el número de unidades de producción el número de unidades de producción
1
FANUC

6.
Parafusos de plomo del eje X
Parafusos de bolas,φ28×12,C3
1
Japón THK

7.
Parafusos de plomo en el eje Y
Parafusos de bolas,φ28×12,C3
1
Japón THK

8.
Parafusos de plomo del eje Z
Parafusos de bolas,φ32×12,C3
1
Japón THK

9.
Las demás partes del equipo
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japón NTN

10.
Revista de herramientas
21 posiciones de herramientas, cargador de herramientas de la torreta

1
Okada, Taiwán

11.
Sistema de lubricación

1
Sheng Xiang. ¿ Qué quieres decir?

12.
Contenedor de agua

1
Herramienta de Shenyang

13.
Parte neumática

1
¿ Qué haces?

14.
Interruptor de alimentación principal

1
Corea del Sur

15.
el contactor principal

¿Qué quieres decir?
Corea del Sur

Según el ciclo de suministro, el fabricante tiene derecho a cambiar las piezas compradas de la misma calidad sin afectar el rendimiento de la máquina herramienta.
