4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical

Nombre de la Marca: HD
Número de modelo: El SV960L
Lugar de origen: China.
Certificación: CE ISO
Cantidad mínima de pedido: 1 juego
Precio: Negociable
Capacidad de suministro: 50 sistemas por mes
Las etiquetas

Centro de mecanización de la vertical del CNC de la alta precisión

centro de mecanización del pórtico 12000rpm

centro de mecanización del pórtico 15000mm/min

Detalles del producto

Marca: alta definición Tipo: El SV960L
Nombre del producto: Centro de mecanización vertical Tamaño de la mesa (L×W): 1100×550
Carga máxima en la mesa: 800KG X viaje en eje: 900 mm
Y viaje en eje: 600 mm Viaje del eje z: Las demás:
A.T.C.: 24 Control aéreo con brazo robótico
Resaltar

Centro de mecanizado vertical de 5 ejes

,

Centro de mecanización vertical de 3 AXIS

,

Centro de mecanización vertical

Descripción del producto

4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 0

Descripción del producto:

SV960L Vertical Machining Center es una herramienta avanzada y poderosa para el mecanizado mecánico.
Cuenta con una estructura robusta y estable del cuerpo de la máquina, que puede mantener una excelente rigidez durante el mecanizado de alta intensidad, garantizando efectivamente la precisión del mecanizado.Este centro de mecanizado tiene una carrera de trabajo grande y una superficie de mesa de trabajo espacioso, capaz de manejar fácilmente las tareas de mecanizado de piezas de trabajo grandes.que satisfacen los requisitos de corte de diferentes materiales y procesos.
En cuanto al sistema de control, es conveniente de operar y potente en funciones, lo que permite una programación eficiente y el mecanizado de piezas complejas.está equipado con sistemas de lubricación y refrigeración fiables para reducir el desgaste del equipo y la deformación térmica.Ya sea en los campos de la industria aeroespacial, la fabricación de automóviles o el mecanizado de moldes, el SV960L puede ofrecer un rendimiento excepcional.

Características del producto:

1"Las principales partes grandes de la máquina herramienta: base, banco de trabajo, columna, montura de cama, caja de husillo están hechas de modelado de arena de resina de alta calidad, hierro fundido de alta resistencia de alta calidad,con un proceso de tratamiento térmico perfecto para eliminar el estrés residual, y la disposición de una placa de refuerzo suficiente, para garantizar que la máquina tiene suficiente resistencia, rigidez y alta estabilidad;

2"Utilizando el tren de guía lineal original de Taiwan, fuerte rigidez, buena precisión dinámica;

3"Transmisión de tres ejes con doble tornillo de bolas de tuercas de rectificación de Taiwán, estructura compacta, movimiento suave, alta precisión:

4"La alta rigidez del husillo de Taiwán, mediante la lubricación con grasa, puede hacer que el rodamiento del husillo obtenga una lubricación constante y confiable;

5La base adopta una estructura de bandeja de agua de fundición grande, buen rendimiento impermeable.

Detalles del producto:
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 1

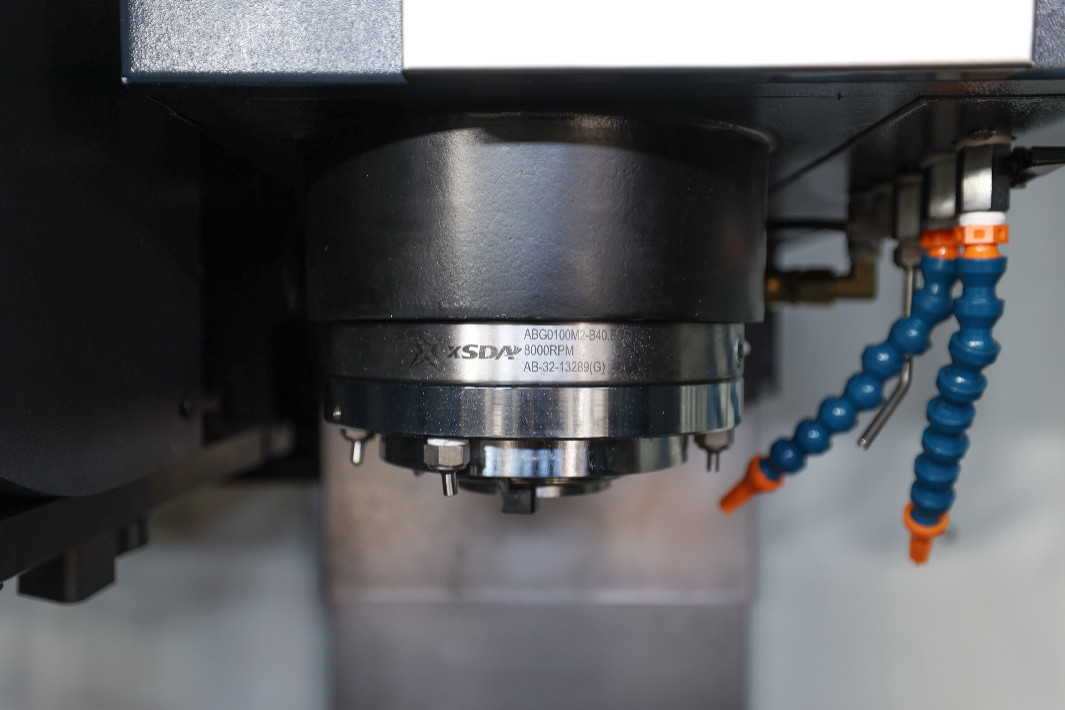

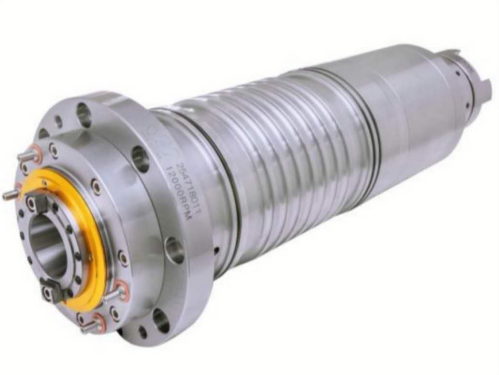

Eje de alta precisión
1, rodamiento NSK de alta precisión, alta precisión, para garantizar la precisión del procesamiento;
2,interno y externo
las especificaciones del ciclo de refrigeración;
3Diseño del laberinto hacia adelante y hacia atrás;
4, de alta tensión cuatro garras;
5, función de protección de las cortinas de aire
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 2

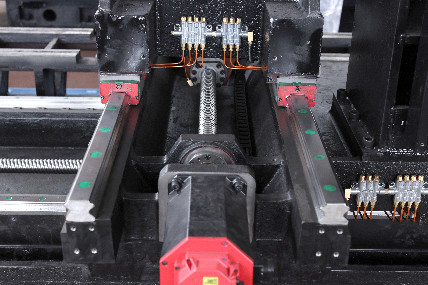

T.tornillo/guía de tres ejes
1, utilizando tornillo de bolas de precisión de Taiwan, alta precisión, larga vida útil;
2, el uso de guía lineal de precisión de Taiwan, fricción estática y estática, alta sensibilidad, alta velocidad sin vibración, baja velocidad sin arrastramiento, alta precisión de posicionamiento
3, que coincide con el oleador de desplazamiento de precisión para garantizar el efecto de lubricación del mecanismo de alimentación axial
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 3

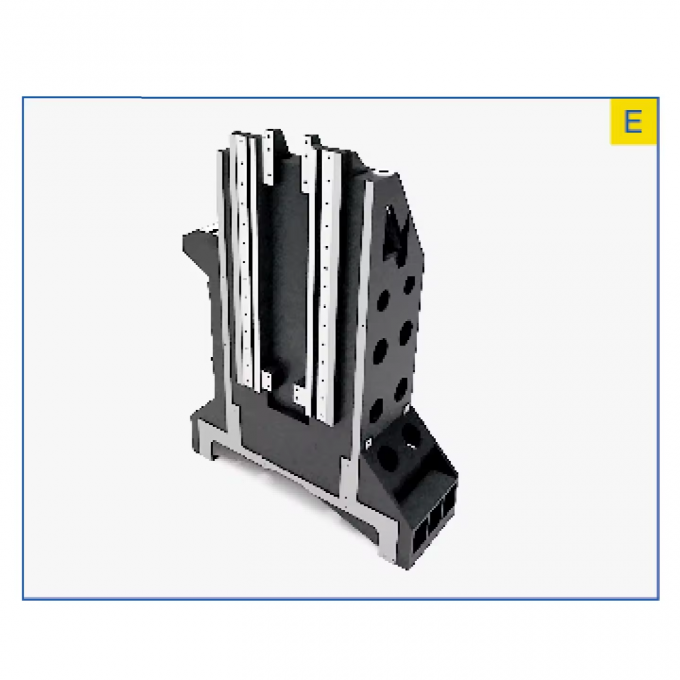

Columna de la máquina
1. el uso de la estructura de los huesos de arenque, el corte suave;
2. diseño de la biblioteca de cuchillos de apoyo horizontal para garantizar una rigidez y un refuerzo razonables;
3. asegurarse de que la precisión de procesamiento de la máquina herramienta es estable y duradera.
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 4

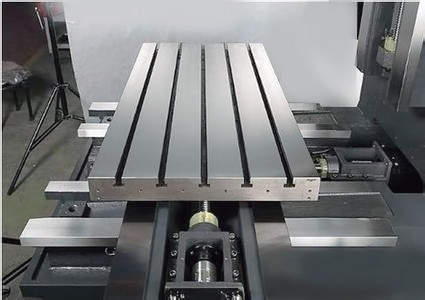

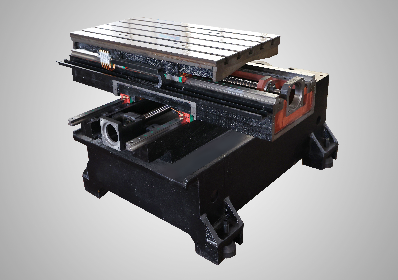

Cama de máquinas herramienta
1. la cama está hecha de hierro fundido de alta calidad, tratamiento de envejecimiento artificial, elimina la tensión, inhibe eficazmente la fuerza de corte causada por la deformación y vibración de la máquina;
2. la disposición es razonable, el refuerzo adopta la estructura de campo, la máquina herramienta tiene una fuerte rigidez;
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 5

Sistema de transmisión

1La alimentación de tres ejes adopta el control servo avanzado;

2. transmisión mecánica con transmisión directa;

3. componentes de transmisión acoplamiento de precisión opcional, resistencia a la extrusión, aumento de temperatura



4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 6

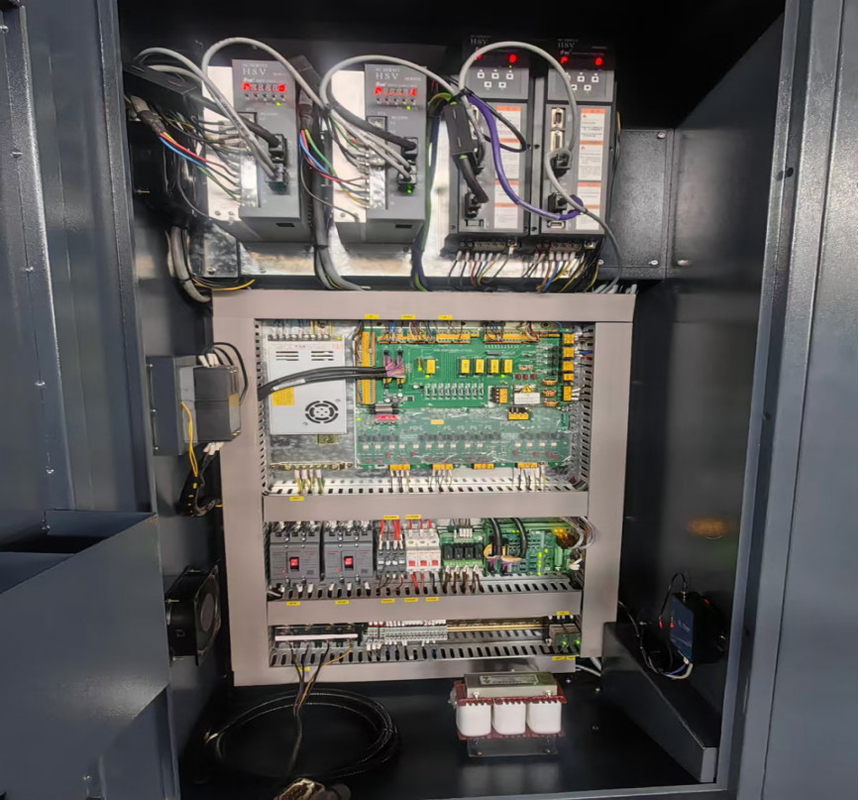

Diseño eléctrico estándar
1.El diseño eléctrico de la máquina herramienta cumple con las normas eléctricas
2. el circuito de alimentación seguro, hay sobrecorriente, protección de cortocircuito, las acciones relacionadas con la máquina herramienta tienen el bloqueo correspondiente, para proteger el equipo y el cuerpo humano
3. el sistema eléctrico tiene una función de autodiagnóstico, el personal de operación y mantenimiento puede observar el estado de funcionamiento de cada parte de la máquina herramienta en cualquier momento de acuerdo con la pantalla
4.la configuración estándar del gabinete eléctrico adopta una estructura totalmente cerrada y está equipada con ventilador axial, para lograr el propósito de polvo y refrigeración,y reservar un cierto espacio en el gabinete eléctrico para facilitar la expansión de las funciones
5- la máquina herramienta con transformador, sólo puede ser de alimentación externa de tres fases (380 V) de cuatro alambres (incluido el alambre de tierra).
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 7
Protección externa estándar
1, sistema neumático, doble neumático puede filtrar las impurezas y la humedad en la fuente de aire, evitar el daño de gases impuros y la corrosión de las piezas de la máquina.El grupo de válvulas solenoides está controlado por el programa PLC para garantizar que la herramienta de aflojamiento del husillo, el centro del husillo soplado, la herramienta de sujeción del husillo y otras acciones se pueden completar de forma rápida y precisa.
2, protección de la máquina herramienta, máquinas herramientas con normas de seguridad de la sala de protección, no sólo para evitar salpicaduras de refrigerante, sino también para garantizar el funcionamiento seguro, agradable aspecto.Cada rieles de guía de la máquina herramienta tiene una cubierta protectora para evitar que las virutas y el líquido de refrigeración entren en el interior de la máquina herramienta, de modo que el carril de guía y el tornillo de bolas estén protegidos del desgaste y la corrosión.

Aplicación en la industria:

4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 8

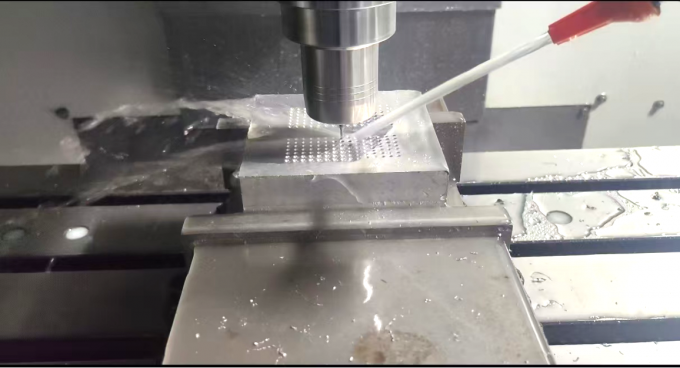

Aprovechamiento para M2
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 9
Aplicación en la placa de acero M20
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 10

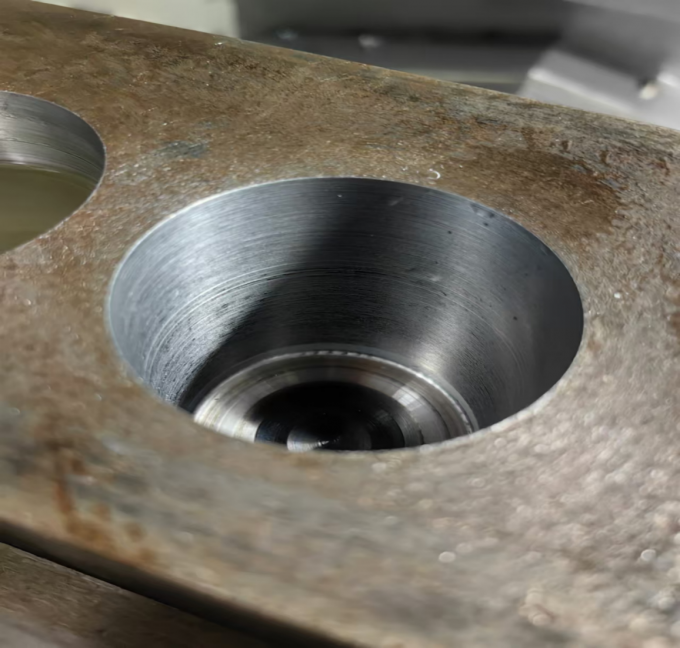

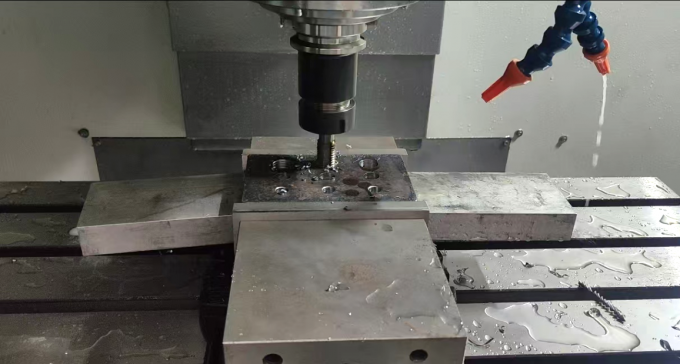

Perforación de agujeros con un taladro de 50 U
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 11

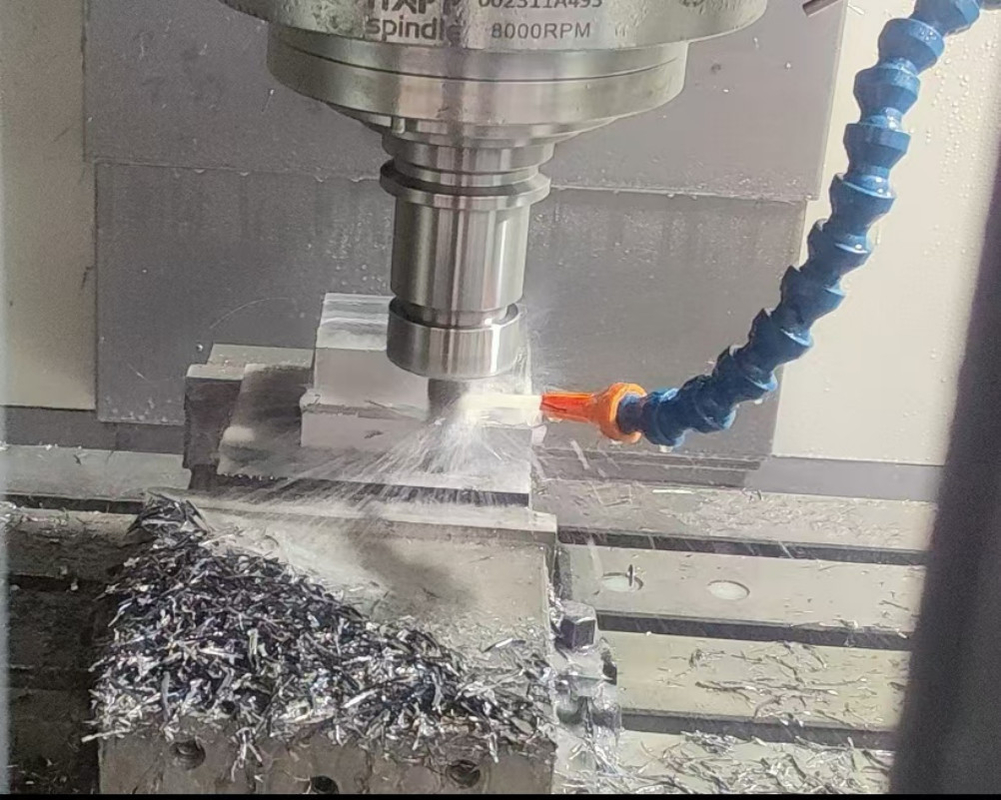

Frío de la superficie lateral con una fresadora de 16 mm
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 12

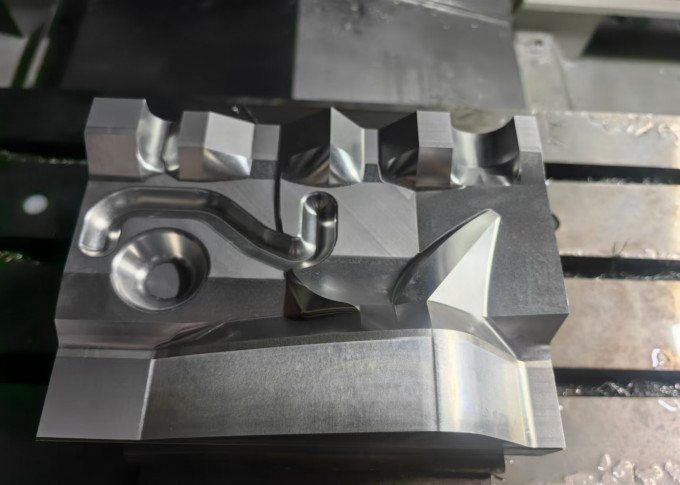

Partes de Mercedes-Benz
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 13

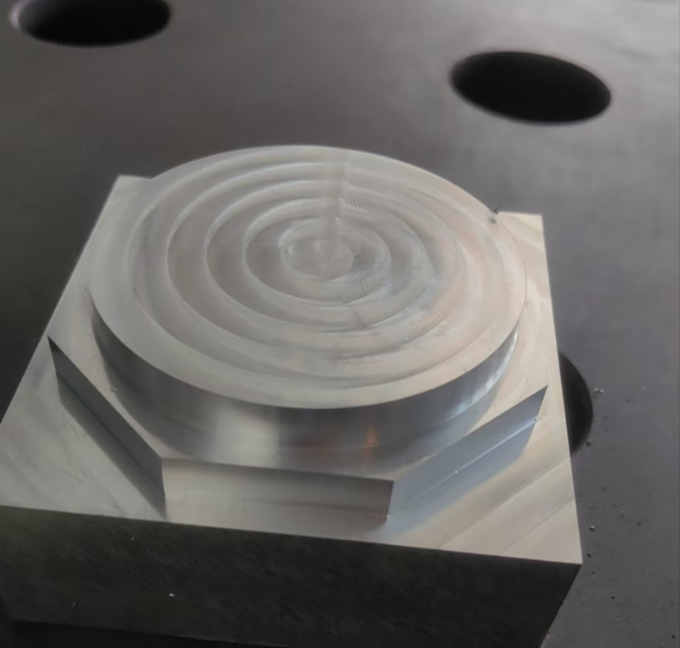

Mesa redonda y cuadrada
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 14

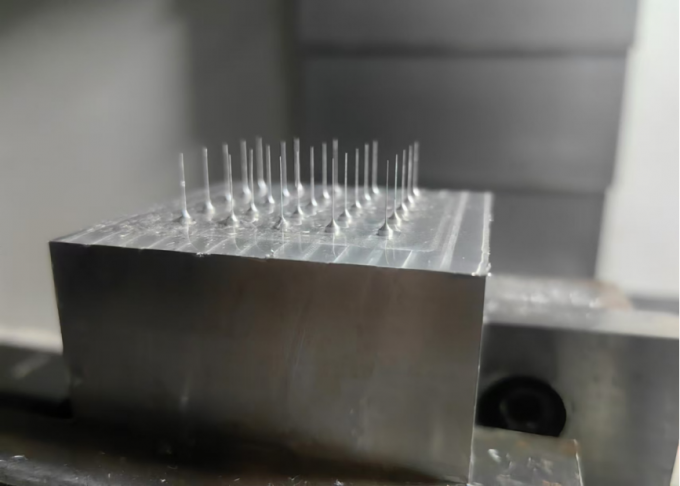

Partes en forma de aguja

Parámetros del producto:

Punto de trabajo
Unidad
El SV960L
Tamaño de la mesa (L×W)
En el caso de los
1100×550
Tamaño de la ranura en T
En el caso de los
18x5x100
Viaje en el eje X
En el caso de los
900
Viaje en el eje Y
En el caso de los
600
Viaje en el eje Z
En el caso de los
600(800)
Distancia desde la nariz del husillo hasta
Cuadro
En el caso de los
100-700(900)
Distancia desde el centro del husillo hasta la superficie del carril de guía
En el caso de los
668
Peso máximo de la carga de la mesa
En kg
800
Velocidades del husillo
rpm
60-8000
De las partidas 1 a 5

NT1cultura y cultura
Velocidad de travesía X,Y,Z
el número de unidades
Las demás:
Velocidad máxima de corte
Se aplican las siguientes medidas:
1-5000
Modo de guía

Esquinas de guía lineal de tres ejes / Dos esquinas de guía lineal y una esquina de guía endurecida
capacidad de almacenamiento de herramientas

24T
Cambio de herramientas

Tipo de disco
Diámetro máximo del instrumento
En el caso de los
φ80 ((150)
Duración máxima del instrumento
En el caso de los
200
Peso máximo de la herramienta
En kg
8
Tiempo de cambio de herramienta
El S
2.3
Ajuste de la precisión
En el caso de los
± 0005
Precisión de reinicio
En el caso de los
± 0003
Motor de eje
El peso
¿Qué es el amor?
Presión del aire
peso en kg/cm2
6
Requisito de potencia
KVA
20
Peso de la máquina
En kg
6000
Dimensión de la forma ((L×W×H)
En el caso de los
2800 × 2300 × 2500
Configuración estándar:
1"Capa de protección completamente sellada"
2"El golpe rígido"
3Dispositivo de lubricación automática de tres ejes
4"Condicionador de aire de caja eléctrica con temperatura constante"
5Dispositivo de refrigeración de líquido de corte
6El sistema soportaTransmisión en disco en U
7Luz de trabajo LED
8Luz de advertencia de tres colores
9"Tres ejes de deslizamiento de protección retráctil"
10Caja de herramientas y tornillos de anclaje
11Manual de operación
12Manual de mantenimiento
13Dispositivo de soplado de aire de procesamiento
Accesorios opcionales:
1,plato giratorio CNC
2, Esfíntel directamente conectado
3"El aceite de huso se enfría"
4"Descarga en el centro del husillo"
5"El chip se transmite

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 15
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
4 Ejes 3 Ejes Centro de mecanizado vertical SV960L Tamaño de la mesa 1100 * 550mm Centro de fresado vertical 16

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
