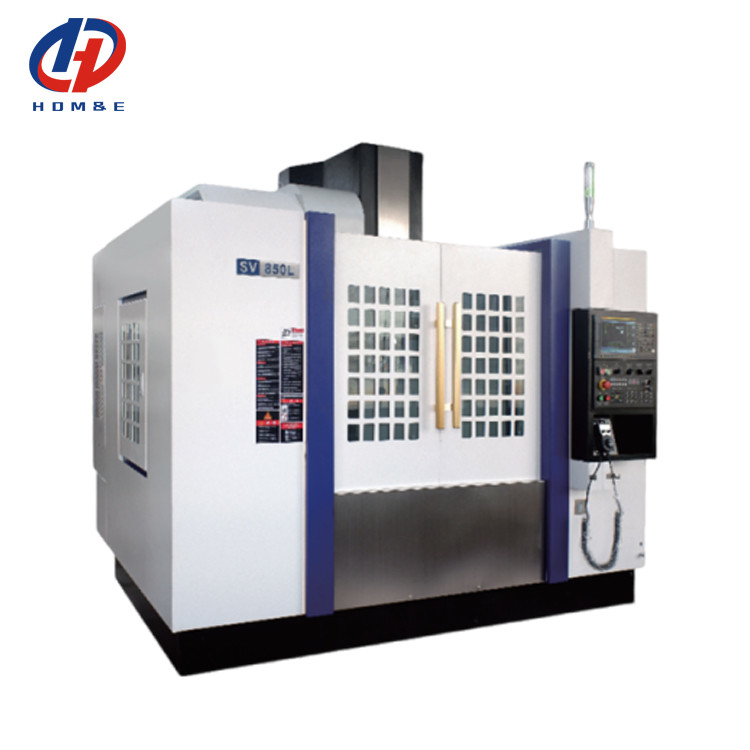

Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable

Nombre de la Marca: HD
Número de modelo: Las condiciones de producción
Lugar de origen: China.
Certificación: CE ISO
Cantidad mínima de pedido: 1 juego
Precio: Negociable
Capacidad de suministro: 50 sistemas por mes
Las etiquetas

Centro de mecanización de la vertical del CNC de la alta precisión

centro de mecanización del pórtico 12000rpm

centro de mecanización del pórtico 15000mm/min

Detalles del producto

Marca: alta definición Tipo: Las condiciones de producción
Nombre del producto: Centro de mecanizado vertical Tamaño de la mesa (L×W): 1000 × 500
Carga máxima en la mesa: 600 kg X viaje en eje: 850 mm
Y viaje en eje: 550 mm Viaje del eje z: 600 mm
A.T.C.: 24 Control aéreo con brazo robótico
Resaltar

Centro de mecanización vertical

,

Centro de mecanizado vertical del controlador Syntec

,

Centro de mecanizado vertical rentable

Descripción del producto

Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 0

Descripción del producto:

El centro de mecanizado vertical SV856L es un equipo de mecanizado de alto rendimiento.

En cuanto al diseño estructural, adopta una estructura vertical avanzada, que posee una excelente estabilidad y rigidez,que puede reducir eficazmente las vibraciones durante el proceso de mecanizado y garantizar la precisión del mecanizadoSu mesa de trabajo tiene un gran tamaño y puede transportar piezas de trabajo de dimensiones y pesos más grandes, satisfaciendo diversos requisitos de mecanizado.

En cuanto a la precisión, mediante la cooperación de un sistema de transmisión de alta precisión y un sistema de control avanzado, ya sea realizando fresado de cara, perforación o mecanizado de contornos complejos,puede alcanzar una precisión a nivel de micrones.

En cuanto al funcionamiento, la interfaz de operación es simple e intuitiva, lo que facilita el inicio de los operadores.que prolonga la vida útil del equipo y mejora la eficiencia del mecanizadoSe utiliza ampliamente en los campos de mecanizado de moldes, piezas mecánicas, etc.

Características del producto:

1"Las principales partes grandes de la máquina herramienta: base, banco de trabajo, columna, montura de cama, caja de husillo están hechas de modelado de arena de resina de alta calidad, hierro fundido de alta resistencia de alta calidad,con un proceso de tratamiento térmico perfecto para eliminar el estrés residual, y la disposición de una placa de refuerzo suficiente, para garantizar que la máquina tiene suficiente resistencia, rigidez y alta estabilidad;

2"Utilizando el tren de guía lineal original de Taiwan, fuerte rigidez, buena precisión dinámica;

3"Transmisión de tres ejes con doble tornillo de bolas de tuercas de rectificación de Taiwán, estructura compacta, movimiento suave, alta precisión:

4"La alta rigidez del husillo de Taiwán, mediante la lubricación con grasa, puede hacer que el rodamiento del husillo obtenga una lubricación constante y confiable;

5La base adopta una estructura de bandeja de agua de fundición grande, buen rendimiento impermeable.

Detalles del producto:
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 1

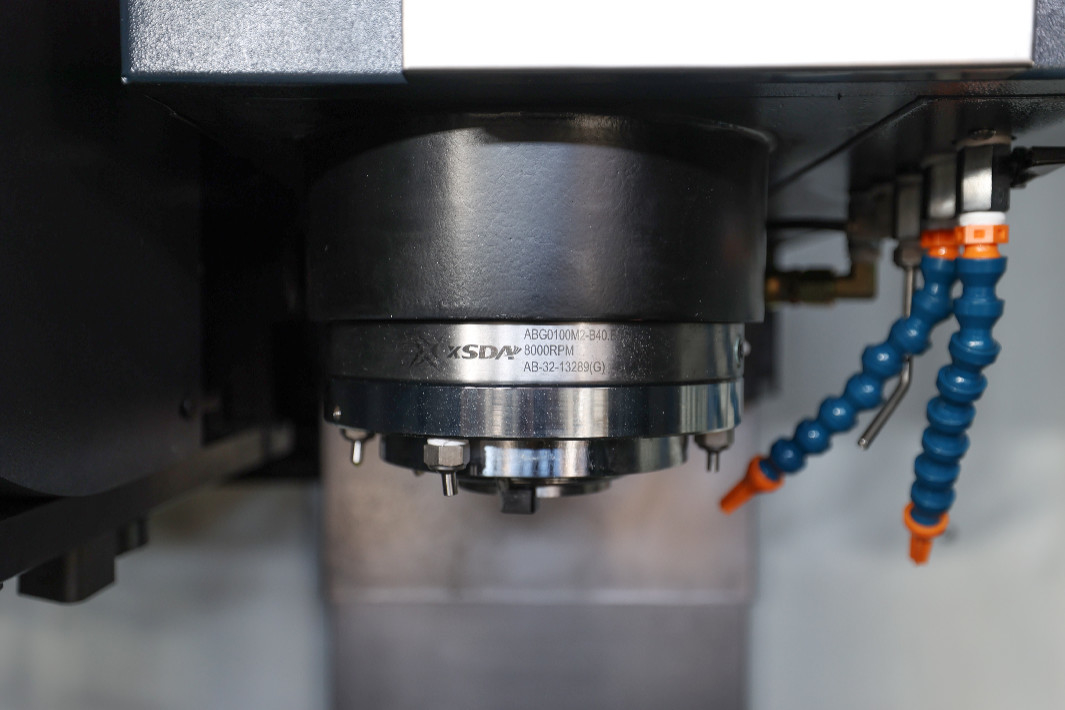

Eje de alta precisión
1, rodamiento NSK de alta precisión, alta precisión, para garantizar la precisión del procesamiento;
2,interno y externo
las especificaciones del ciclo de refrigeración;
3Diseño del laberinto hacia adelante y hacia atrás;
4, de alta tensión cuatro garras;
5, función de protección de las cortinas de aire
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 2

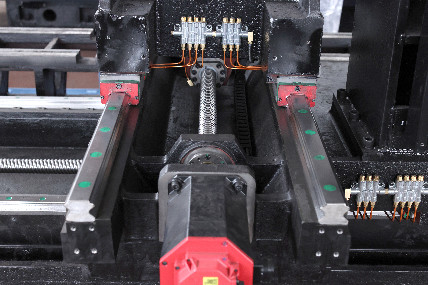

T.tornillo/guía de tres ejes
1, utilizando tornillo de bolas de precisión de Taiwan, alta precisión, larga vida útil;
2, el uso de guía lineal de precisión de Taiwan, fricción estática y estática, alta sensibilidad, alta velocidad sin vibración, baja velocidad sin arrastramiento, alta precisión de posicionamiento
3, que coincide con el oleador de desplazamiento de precisión para garantizar el efecto de lubricación del mecanismo de alimentación axial
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 3
Columna de la máquina
1. el uso de la estructura de los huesos de arenque, el corte suave;
2. diseño de la biblioteca de cuchillos de apoyo horizontal para garantizar una rigidez y un refuerzo razonables;
3. asegurarse de que la precisión de procesamiento de la máquina herramienta es estable y duradera.
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 4

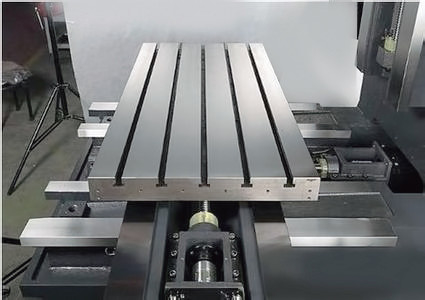

Cama de máquinas herramienta
1. la cama está hecha de hierro fundido de alta calidad, tratamiento de envejecimiento artificial, elimina la tensión, inhibe eficazmente la fuerza de corte causada por la deformación y vibración de la máquina;
2. la disposición es razonable, el refuerzo adopta la estructura de campo, la máquina herramienta tiene una fuerte rigidez;
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 5

Sistema de transmisión

1La alimentación de tres ejes adopta el control servo avanzado;

2. transmisión mecánica con transmisión directa;

3. componentes de transmisión acoplamiento de precisión opcional, resistencia a la extrusión, aumento de temperatura



Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 6

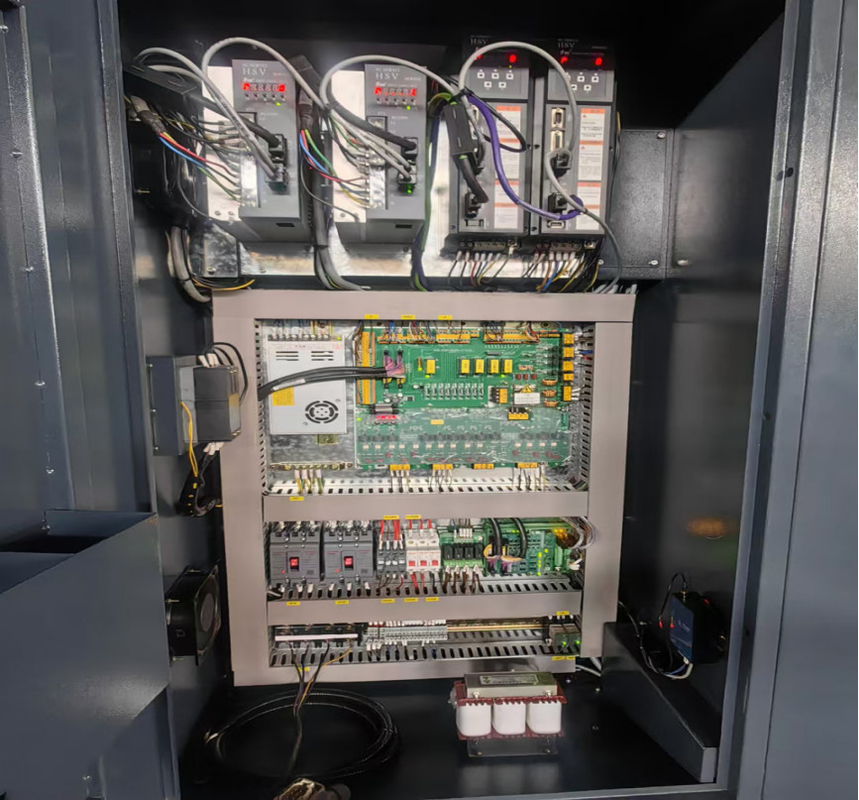

Diseño eléctrico estándar
1.El diseño eléctrico de la máquina herramienta cumple con las normas eléctricas
2. el circuito de alimentación seguro, hay sobrecorriente, protección de cortocircuito, las acciones relacionadas con la máquina herramienta tienen el bloqueo correspondiente, para proteger el equipo y el cuerpo humano
3. el sistema eléctrico tiene una función de autodiagnóstico, el personal de operación y mantenimiento puede observar el estado de funcionamiento de cada parte de la máquina herramienta en cualquier momento de acuerdo con la pantalla
4.la configuración estándar del gabinete eléctrico adopta una estructura totalmente cerrada y está equipada con ventilador axial, para lograr el propósito de polvo y refrigeración,y reservar un cierto espacio en el gabinete eléctrico para facilitar la expansión de las funciones
5- la máquina herramienta con transformador, sólo puede ser de alimentación externa de tres fases (380 V) de cuatro alambres (incluido el alambre de tierra).
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 7
Protección externa estándar
1, sistema neumático, doble neumático puede filtrar las impurezas y la humedad en la fuente de aire, evitar el daño de gases impuros y la corrosión de las piezas de la máquina.El grupo de válvulas solenoides está controlado por el programa PLC para garantizar que la herramienta de aflojamiento del husillo, el centro del husillo soplado, la herramienta de sujeción del husillo y otras acciones se pueden completar de forma rápida y precisa.
2, protección de la máquina herramienta, máquinas herramientas con normas de seguridad de la sala de protección, no sólo para evitar salpicaduras de refrigerante, sino también para garantizar el funcionamiento seguro, agradable aspecto.Cada rieles de guía de la máquina herramienta tiene una cubierta protectora para evitar que las virutas y el líquido de refrigeración entren en el interior de la máquina herramienta, de modo que el carril de guía y el tornillo de bolas estén protegidos del desgaste y la corrosión.

Aplicación en la industria:

Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 8
Aprovechamiento para M2
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 9
Aplicación en la placa de acero M20
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 10
Perforación de agujeros con un taladro de 50 U
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 11

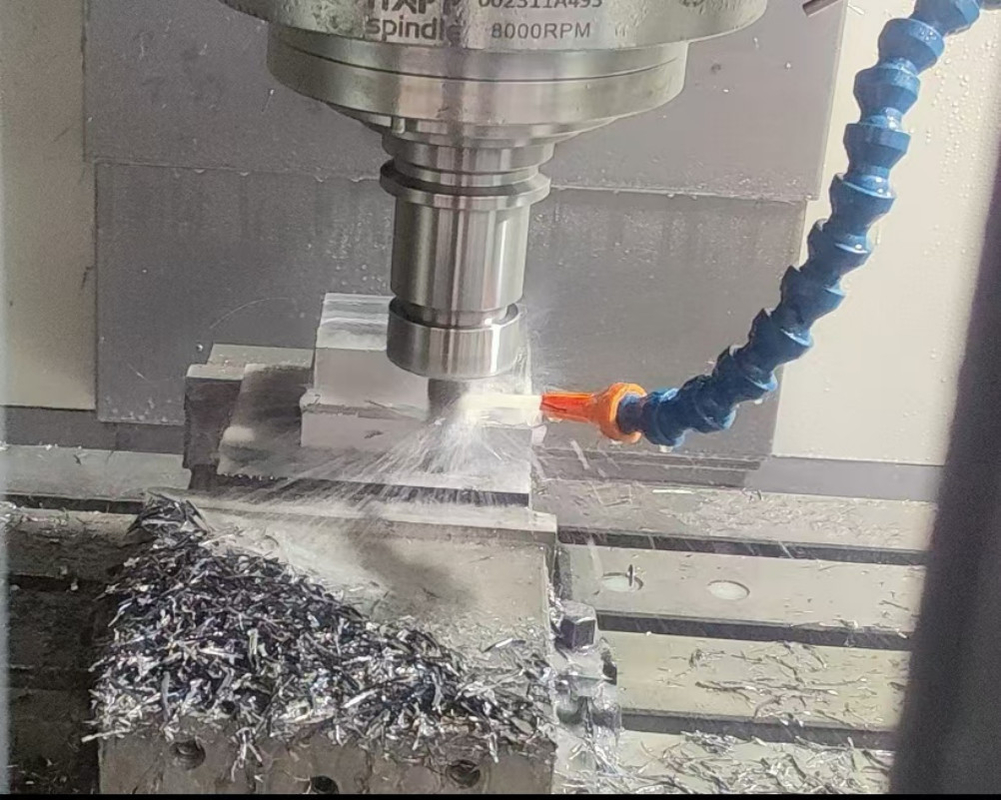

Frío de la superficie lateral con una fresadora de 16 mm
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 12
Partes de Mercedes-Benz
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 13
Mesa redonda y cuadrada
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 14
Partes en forma de aguja

Parámetros del producto:

Punto de trabajo
Unidad
El SV850L
Las condiciones de producción
Se trata de la SV866L
Tamaño de la mesa (L×W)
En el caso de los
1000 × 500
1000 × 500
1000 × 500
Tamaño de la ranura en T
En el caso de los
18x5x100
18x5x100
18x5x100
Viaje en el eje X
En el caso de los
800
850
850
Viaje en el eje Y
En el caso de los
500
550
550
Viaje en el eje Z
En el caso de los
500
600(800)
600
Distancia entre la nariz del husillo y la mesa
En el caso de los
100 a 600
100-700(900)
100 a 700
Distancia desde el centro del husillo hasta la superficie del carril de guía
En el caso de los
580
620
635
Peso máximo de la carga de la mesa
En kg
500
600
800
Velocidades del husillo
rpm
60-8000
60-8000
60-8000
De las partidas 1 a 5

NT1cultura y cultura
NT1cultura y cultura
NT1cultura y cultura
Velocidad de travesía X,Y,Z
el número de unidades
Se trata de:
El número de personas afectadas
El número de personas afectadas
Velocidad máxima de corte
Se aplican las siguientes medidas:
1-5000
1-5000
1-5000
Modo de guía

Esquinas de guía lineal de tres ejes / Dos esquinas de guía lineal y una esquina de guía endurecida
Esquinas de guía lineal de tres ejes
(Seis controles deslizantes)
capacidad de almacenamiento de herramientas

24T
24T
24T
Cambio de herramientas

Tipo de disco
Tipo de disco
Tipo de disco
Diámetro máximo del instrumento
En el caso de los
φ80 ((150)
φ80 ((150)
φ80 ((150)
Duración máxima del instrumento
En el caso de los
200
200
200
Peso máximo de la herramienta
En kg
8
8
8
Tiempo de cambio de herramienta
El S
2.3
2.3
2.3
Ajuste de la precisión
En el caso de los
± 0005
± 0005
± 0005
Precisión de reinicio
En el caso de los
± 0003
± 0003
± 0003
Motor de eje
El peso
7.5/11.0
7.5/11.0
7.5/11.0
Presión del aire
peso en kg/cm2
6
6
6
Requisito de potencia
KVA
15
15
18
Peso de la máquina
En kg
4800
5200
5800
Dimensión de la forma ((L×W×H)
En el caso de los
2400 × 2100 × 2350
2600 × 2200 × 2450
2600 × 2250 × 2450
Configuración estándar:
1"Capa de protección completamente sellada"
2"El golpe rígido"
3Dispositivo de lubricación automática de tres ejes
4"Condicionador de aire de caja eléctrica con temperatura constante"
5Dispositivo de refrigeración de líquido de corte
6El sistema soportaTransmisión en disco en U
7Luz de trabajo LED
8Luz de advertencia de tres colores
9"Tres ejes de deslizamiento de protección retráctil"
10Caja de herramientas y tornillos de anclaje
11Manual de operación
12Manual de mantenimiento
13Dispositivo de soplado de aire de procesamiento
Accesorios opcionales:
1,plato giratorio CNC
2, Esfíntel directamente conectado
3"El aceite de huso se enfría"
4"Descarga en el centro del husillo"
5"El chip se transmite

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 artículos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 15
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Centro de mecanizado vertical de 3 ejes SV856L Controlador Syntec Centro de mecanizado vertical rentable 16

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.

Aspectos destacados del producto

Descripción del producto: El centro de mecanizado vertical SV856L es un equipo de mecanizado de alto rendimiento. En cuanto al diseño estructural, adopta una estructura vertical avanzada, que posee una excelente estabilidad y rigidez,que puede reducir eficazmente las vibraciones durante el proceso ...

Envíe una consulta
PRODUCTOS RELACIONADOS
Calidad Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC fábrica

Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC

Descripción del producto: Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC La línea de producción automatizada IVT35 se destaca por su diseño modular estandarizado y una cama rígida de tipo marco para una excelente retención de precisión...

Calidad SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales fábrica

SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales

Descripción del producto SMTCL Vertical 5 Ejes Centro de mecanizado VMU80P mineral artificial de piedra fundida Columna de cama 5 Ejes Centro de mecanizado El producto es adecuado para el procesamiento de piezas de forma compleja en las industrias de la energía, el molde, el automóvil y otras.Es un ...

Calidad SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad fábrica

SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad

Descripción del producto: SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad Los productos de la serie HMU160 son centros de mecanizado horizontales de cinco ejes de alto rendimiento desarrollados de forma independiente para vehículos de nueva energía y ...

Calidad Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva fábrica

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva

Descripción del producto: VTC 250140H Torno vertical CNC muy pesado Shenyang Machine Tool VTC250140H es un centro de mecanizado compuesto de torneado y fresado vertical de alto rendimiento.Equipado con un sistema de control numérico avanzadoEste equipo tiene una carrera de procesamiento grande y ...

Solicitar una cita

Por favor, utilice nuestro formulario de contacto de consulta en línea de abajo si tiene alguna pregunta, nuestro equipo se pondrá en contacto con usted tan pronto como sea posible.

Puedes subir hasta 5 archivos y cada archivo tiene un tamaño máximo de 10M.
