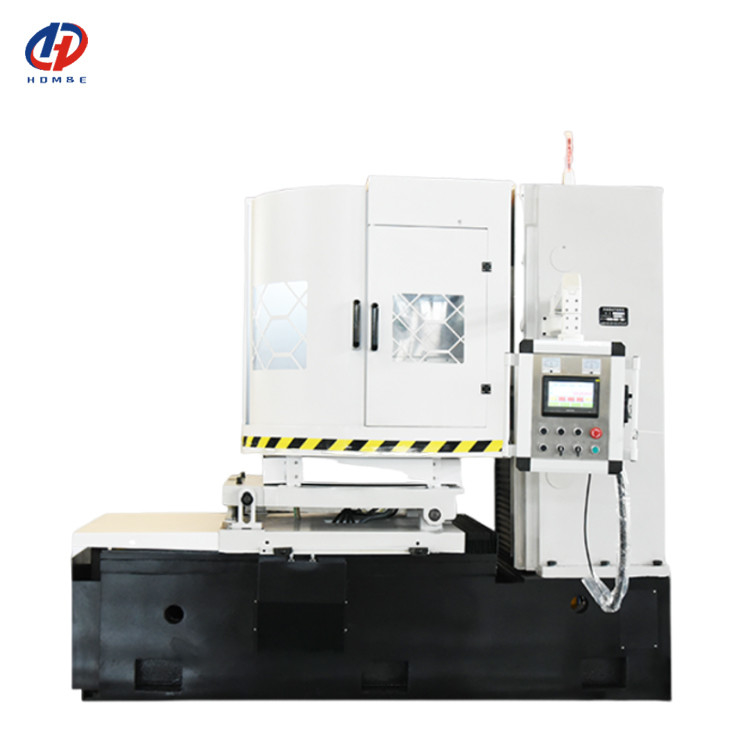

Máquina de rectificación de superficie horizontal con mesa redonda giratoria HDM380 Máquina de rectificación de control por control PLC

Descripción del producto:

HDM380 Máquina de rectificación de superficie de mesa redonda giratoria horizontal, el uso de la mesa en el lecho circular de la guía de tren de rotación fija, doble columna de la viga, placa de arrastre en la viga para hacer el movimiento recíproco longitudinal,cabeza de molienda a lo largo del movimiento vertical de la disposición de la placa de alimentación de resistencia, la estructura general es estable y compacta, de alta precisión y alto rendimiento fiable, buen proceso de fabricación, fácil de operar y usar, el uso de molienda periférica de la rueda de molienda,Los planos superior e inferior de la pieza de trabajo pueden obtener el alto paralelismo requerido, precisión dimensional y rugosidad de la superficie de la pieza.

Características del producto:

Aplicación: Esta serie de productos es adecuada para cuchillas de sierra circular, piezas de automóviles, herramientas de medición, rodamientos, marcos de molde, materiales magnéticos, piezas hidráulicas, cerámicas especiales,materiales refractarios, válvulas de bomba y otras industrias necesitan ser procesos de molienda.

Detalles del producto:

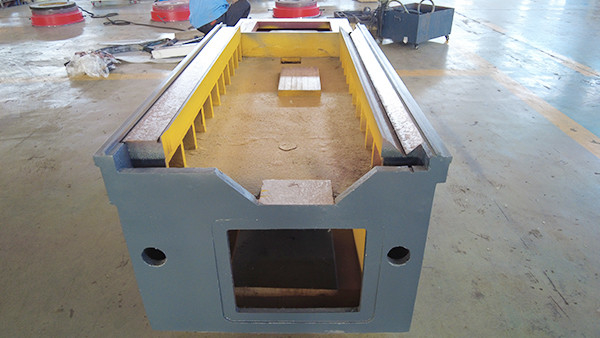

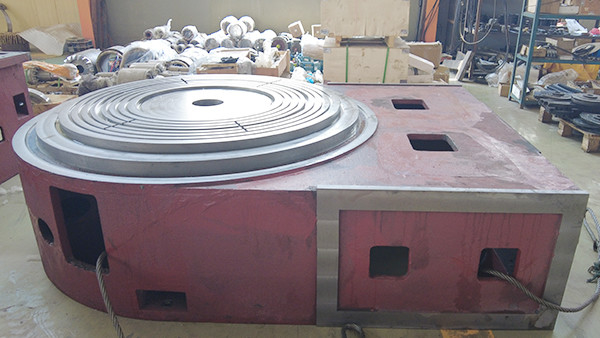

Acero fundido de alta rigidez:El hierro fundido de esta máquina está hecho de hierro fundido HT300 producido por empresas relacionadas,y es especialmente (anillado) y (natural estacional) para eliminar la tensión interna y mejorar la estructura de alta rigidez.

Alta precisión a través del husillo dinámico y estático tipo eje:El eje principal adopta un husillo de presión dinámica y estática de precisión, el oscilación del extremo de la nariz es inferior a 2μ, la lubricación de la película de aceite cerrada y el aumento de temperatura es pequeño,la resistencia al polvo es buena, el mantenimiento es fácil y se puede utilizar durante mucho tiempo.

Deslizamiento lineal:La mesa adopta un diseño plano de carril de deslizamiento en V, y la superficie de deslizamiento se raspa manualmente mediante la tecnología antigua (tecnología de raspado),y la operación de raspado de precisión garantiza el movimiento ligero y la estabilidad de la precisión a largo plazo.

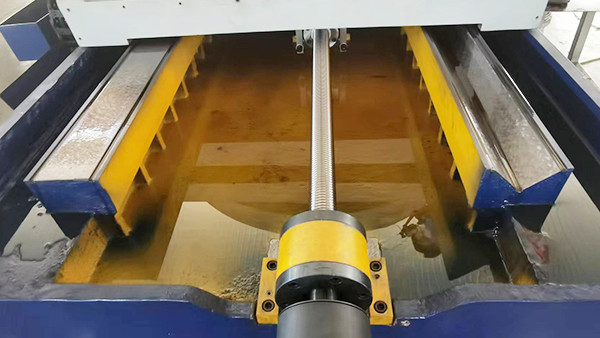

Sistemas de movimiento y accionamiento:El eje X y el eje Z son accionados por un tornillo de bolas de precisión de rectificación, y los motores de accionamiento son servomotores, con un gran espacio para una transmisión estable y regulación de la velocidad,que favorece diferentes tecnologías de procesamiento.

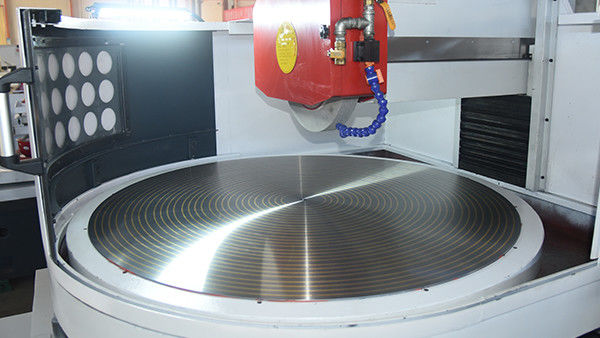

Cuadro magnético:Para la producción propia de la empresa, la mesa magnética de mi empresa tiene casi 20 años de experiencia en producción, a través de un procesamiento especial para garantizar la estabilidad magnética y de precisión de la mesa.

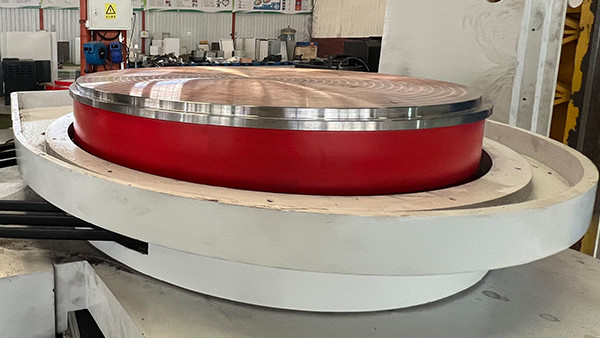

Rotación de la mesa magnética:La estructura de lubricación hidrostática se utiliza para producir un cierto grosor de película de aceite durante la rotación para garantizar la estabilidad y la rigidez de la rotación.

Parámetros del producto:

Parámetro	Unidad	El HDM340	El HDM350	El HDM380	El HDM3100	El HDM3125
Diámetro de la mesa de trabajo	En el caso de los	400	500	800	1000	1250
Tamaño máximo de la pieza de trabajo de molienda (diámetro × altura)	En el caso de los	400 × 120	500×200	800×320	1000×320	1250×320
Ángulo máximo de inclinación del banco de trabajo		± 3	± 3	± 3	± 15	± 15
Velocidad de rotación del banco de trabajo	r/min	60 a 120	60 a 120	12 a 70	Entre 25 y 45	Entre 25 y 45
Velocidad de recambio vertical de las unidades de extensión de la mesa	el número de unidades	1.5 a 3	1.5 a 3	1.5 a 3	0.5-1.1	0.5-1.1
Viaje de extensión de la carrera recíproca vertical	En el caso de los	340	340	470	570	695
Velocidad del eje de la cabeza de molienda	r/min	1450	1450	1450	1450	1450
Movimiento vertical máximo de la cabeza de molienda	En el caso de los	150	250	350	400	400
Velocidad vertical de la cabeza de molienda hacia arriba y hacia abajo	Se aplican las siguientes medidas:	300	300	300	300	300
Cabeza de molienda automática de alimentación vertical	En el caso de los	0.001-0. ¿Qué quieres decir?02	0.001-0. ¿Qué quieres decir?02	0.001-3	0.001-0. ¿Qué quieres decir?02	0.001-0. ¿Qué quieres decir?02
Velocidad de alimentación electrónica de la rueda manual		El valor de las emisiones de gases de efecto invernadero
Tamaño de losetas de arena (diámetro exterior × ancho × diámetro interior)	En el caso de los	300 × 40 × 127	400 × 40 × 127	450 × 50 × 203	450 × 50 × 203	450 × 50 × 203
Potencia total del motor	El peso	11	12	22	26	26
Dimensiones de la máquina herramienta	En el caso de los	1965×1000×1950	2350 × 1250 × 1950	2900 × 2000 × 2450	3090 × 2000 × 2420	3090 × 2000 × 2420
Peso de la máquina	T.	3000	3900	7500	11000	11500
Este formulario es sólo para referencia. Consulte al gerente de ventas en línea para más detalles

Aplicación en la industria:

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:

◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Sobre nosotros:

Bienvenido a visitarnos!

Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.

Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!

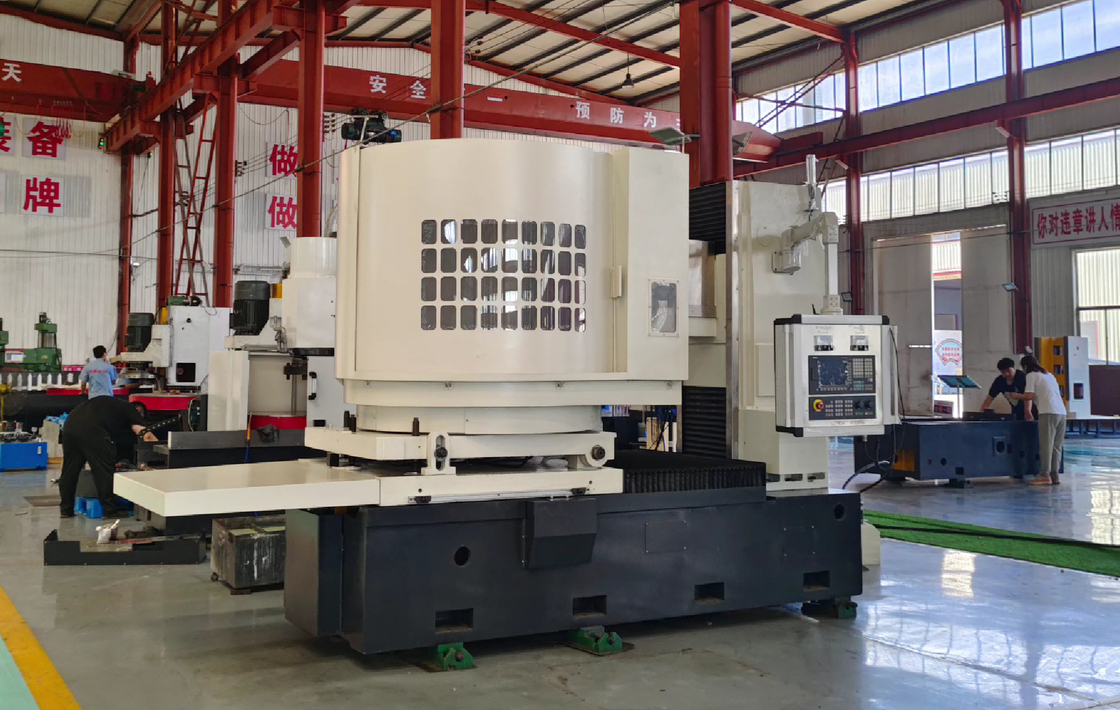

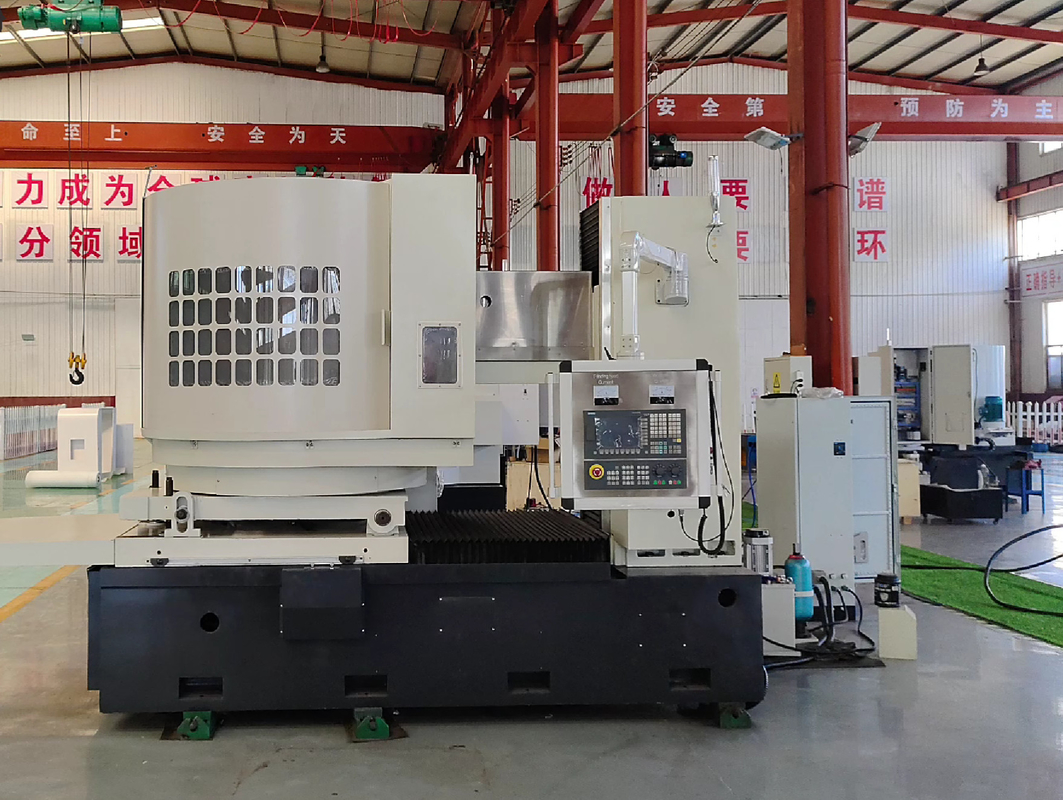

Nuestra fábrica:
