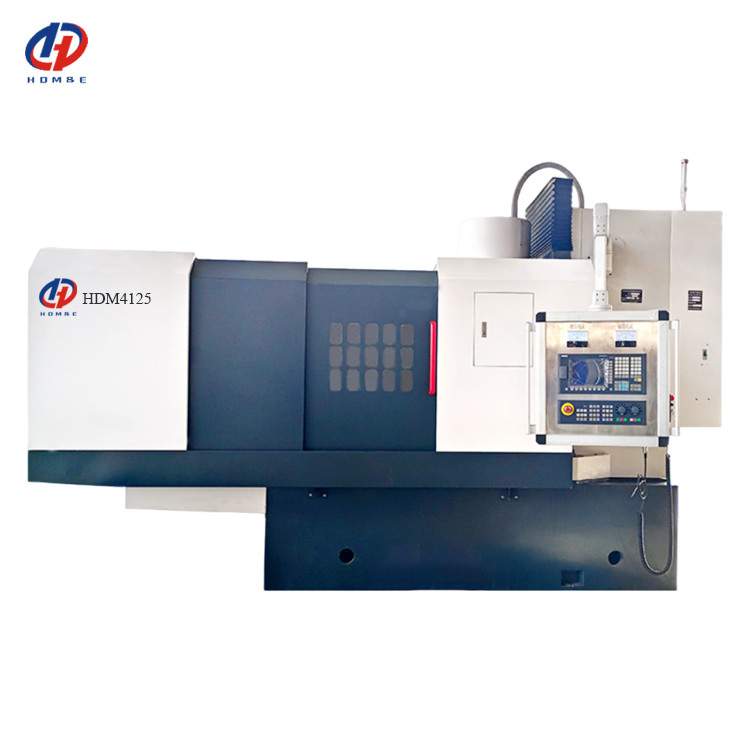

Máquina de molienda pesada con husillo vertical HDM4125 Máquina de molienda vertical de mesa redonda giratoria

Descripción del producto:

Máquina de molienda pesada con husillo vertical HDM4125 Máquina de molienda vertical de mesa redonda giratoria

La disposición de la máquina herramienta es la siguiente: la mesa de trabajo adopta una mesa de trabajo electromagnética circular para transportar la pieza de trabajo para su rotación.La mesa de trabajo electromagnética está instalada en la silla de montar y el inversor controla el motor de reducción para hacer girar la mesa de trabajo.La silla se mueve hacia adelante y hacia atrás a lo largo de los carriles de la cama para facilitar la carga y descarga de piezas de trabajoLa columna y el lecho están conectados por un mecanismo de ajuste de tres puntos para ajustar el ángulo de la cabeza de molienda.La cabeza de molienda se mueve hacia arriba y hacia abajo a lo largo del carril de guía de la columna, y el servomotor CA está conectado al mecanismo de reducción para conducir el tornillo de bola a girar para la alimentación vertical.El eje de la cabeza de molienda es impulsado por un motor especial de alta potencia incorporado a prueba de agua con una fuerte capacidad de corteEl molinillo utiliza una combinación de múltiples azulejos de arena distribuidos uniformemente alrededor de la circunferencia o un molinillo cilíndrico para moler la pieza de trabajo.El armario de la cabeza de molienda puede mojar la rueda de molienda / baldosas de arenaEl rodamiento del husillo de la cabeza de molienda adopta un rodamiento de contacto angular de alta precisión con alta precisión, alto rendimiento y estabilidad.Las piezas fundidas de las máquinas herramienta están hechas de hierro fundido HT300 de alta calidad, fundición de arena de resina, recocido y tratamiento de alivio de tensión, estructura estable y buena capacidad de procesamiento.

Características del producto:

Esta máquina tiene las características de una fuerte rigidez y una alta estabilidad. Puede moler superficies grandes y discontinuas en las caras finales de piezas redondas o rectangulares,y tiene las características obvias de alta eficienciaLos materiales de molienda pueden incluir diversos aceros de carbono, aceros de aleación, ladrillos refractarios, cerámica, cristales, piedras y vidrio.
Esta máquina se utiliza ampliamente en varios campos industriales como materiales refractarios, cilindros de aire acondicionado, materiales magnéticos, automóviles, tractores, rodamientos, válvulas, palas de sierra y vidrio.

Detalles del producto:

Sistema de control:El modo de control automático PLC + HMI puede ser automático o manual Realizar molienda automática en bruto, molienda fina, molienda ligera, sin programación, una persona puede operar varios conjuntos

Componentes eléctricos:La caja de control eléctrico independiente montada en la parte trasera a prueba de polvo tiene un buen rendimiento de disipación de calor y un mantenimiento fácil Usando Chint, Siemens, Delixi, Schneider y otros componentes de marcas famosas, la calidadrendimiento fiable

El eje de la cabeza de molienda:El eje principal de la cabeza de molienda es accionado directamente por un motor especial de alta potencia incorporado e impermeable, y la capacidad de corte es fuerte.La rueda de molienda está hecha de varias piezas de tela uniforme de circunferencia de baldosas de arena o rueda de arena cilíndrica

Esquena de guía de la máquina herramienta:El carril de guía de la máquina herramienta adopta la tecnología de raspado manual, que tiene una alta precisión y buena resistencia al desgaste

Mover la mesa a la izquierda y a la derecha:

El tren guía de cama adopta una estructura de doble tren plano y un tren guía aumentado.
tiene una alta precisión, un funcionamiento estable y evita al máximo el agua en el carril de guía

de una longitud de más de 30 mmProceso de fundición de Meehanna, refuerzo especial de cinta de doble pared, fundición sólida HT250, fundición en cama, estructura simple y confiable, larga vida útil

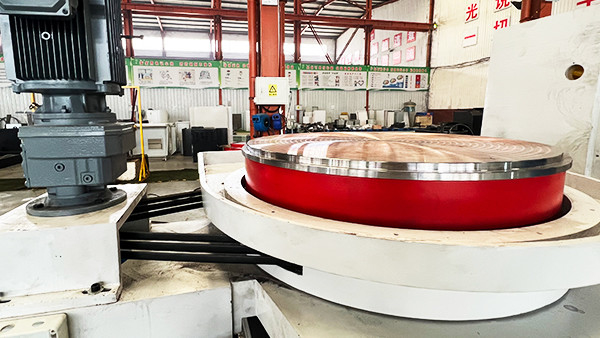

Las partidas de las máquinas y aparatos de ensamblaje:El chuck electromagnético es más de 50 años de experiencia de producción hecha por la empresa.con fuerza magnética ajustable y desmagnetización automática

Sistema de lubricación de la guía:La máquina herramienta está equipada con dos bombas electrónicas de aceite, que llenan de aceite cada rieles de guía de la máquina herramienta en puntos regulares para la lubricación, en lugar de la bomba de aceite de tirón manual,para garantizar que cada riel guía de la máquina herramienta esté siempre lubricado para evitar el desgaste y los arañazos del riel

Parámetros del producto:

Parámetro	Unidad	El HDM4125	Se trata de la HDM4160.	El HDM4180	Se trata de un dispositivo de control de velocidad.	El HDM4250
Tamaño máximo de la pieza de molienda (diámetro × altura)	En el caso de los	1250 × 400	1600 × 400	1800 × 400	2000 × 400	2500 × 400
Rango de aspiración de la mesa de trabajo electromagnética		80-120N/ cm2
Tamaño de losetas de arena ( espesor × anchura × longitud)	En el caso de los	80 × 25 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150
Velocidad de la mesa de trabajo	r/min	Entre 10 y 20	5 a 16 años	5 a 16 años	15	10
Potencia del motor giratorio de la mesa de trabajo	El peso	3.7	5.5	5.5	7.5	7.5
Velocidad del eje de la cabeza de molienda	r/min	740	585	585	585	585
Potencia del motor de la cabeza de molienda	El peso	45	75	75	90	110
Servo CA de elevación de la cabeza de molienda		11 Nm	15 Nm	15 Nm	16 Nm	16 Nm
alimentación vertical de la cabeza de molienda	En el caso de los	0.001-0. ¿Qué quieres decir?03	0.001-0. ¿Qué quieres decir?03	0.001-0. ¿Qué quieres decir?03	0.001-0. ¿Qué quieres decir?03	0.001-0. ¿Qué quieres decir?03
Velocidad de alimentación vertical de la cabeza de molienda		El valor de las emisiones de gases de efecto invernadero	El valor de las emisiones de gases de efecto invernadero	El valor de las emisiones de gases de efecto invernadero	El valor de las emisiones de gases de efecto invernadero	El valor de las emisiones de gases de efecto invernadero
Potencia total de la máquina	El peso	50	84	118	100	127
Peso de la máquina	T.	9	25	29.5	28	36
Dimensiones de la máquina herramienta	En el caso de los	3010 × 1500 × 2230	4510 × 2400 × 3271	4760 × 2126 × 3688	Se trata de un sistema de control de las emisiones de gases.	Se trata de una serie de medidas que se aplican a las empresas de la Unión Europea.

Aplicación en la industria:

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:

◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Sobre nosotros:

Bienvenido a visitarnos!

Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.

Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!

Nuestra fábrica:

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

¿Cuáles son los principales productos de su empresa?

Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.

¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?

Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus términos de garantía?

Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.

¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente

P6: ¿Por qué elegir su empresa?

Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.

P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?

Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.

P8: ¿Cuáles son las condiciones de pago?

T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
