Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales

Nombre de la Marca: HD
Número de modelo: El HDM4100
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Máquinas programables del pulido superficial

Ensille el tipo amoladora de la superficie de la alta precisión

Máquinas del pulido superficial de AHR

Detalles del producto

Nombre de la marca: HD Número de modelo: El HDM4100
Palabra clave: Rectificadora vertical
Resaltar

Máquina automática de rectificación vertical

,

Máquina de rectificación vertical HDM4100

,

Máquina de rectificación vertical de precisión

Descripción del producto

Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 0

Descripción del producto:

Grúa de superficie de mesa giratoria de eje vertical HDM4100es una rectificadora de superficies de gran eficiencia que molienda la cara final de la rueda de molienda. Es una rectificadora de superficies controlada por HDM-PLC, con una mesa giratoria de 4 ejes verticales y un diámetro de 100 mesas de 1000 mm.La disposición de la máquina herramienta es la siguiente: la mesa de trabajo adopta una mesa de trabajo electromagnética circular para transportar la pieza de trabajo para su rotación.

La mesa de trabajo electromagnética está instalada en la silla de montar y el inversor controla el motor de reducción para hacer girar la mesa de trabajo.La silla se mueve hacia adelante y hacia atrás a lo largo de los carriles de la cama para facilitar la carga y descarga de piezas de trabajoLa columna y el lecho están conectados por un mecanismo de ajuste de tres puntos para ajustar el ángulo de la cabeza de molienda.La cabeza de molienda se mueve hacia arriba y hacia abajo a lo largo del carril de guía de la columna, y el servomotor CA está conectado al mecanismo de reducción para conducir el tornillo de bola a girar para la alimentación vertical.El eje de la cabeza de molienda es impulsado por un motor especial de alta potencia incorporado a prueba de agua con una fuerte capacidad de corteEl molinillo utiliza una combinación de múltiples azulejos de arena distribuidos uniformemente alrededor de la circunferencia o un molinillo cilíndrico para moler la pieza de trabajo.El armario de la cabeza de molienda puede mojar la rueda de molienda / baldosas de arenaEl rodamiento del husillo de la cabeza de molienda adopta un rodamiento de contacto angular de alta precisión con alta precisión, alto rendimiento y estabilidad.Las piezas fundidas de las máquinas herramienta están hechas de hierro fundido HT300 de alta calidad, fundición de arena de resina, recocido y tratamiento de alivio de tensión, estructura estable y buena capacidad de procesamiento.

Características del producto:

Esta máquina tiene las características de una fuerte rigidez y una alta estabilidad. Puede moler superficies grandes y discontinuas en las caras finales de piezas redondas o rectangulares,y tiene las características obvias de alta eficienciaLos materiales de molienda pueden incluir diversos aceros de carbono, aceros de aleación, ladrillos refractarios, cerámica, cristales, piedras y vidrio.
Esta máquina se utiliza ampliamente en varios campos industriales como materiales refractarios, cilindros de aire acondicionado, materiales magnéticos, automóviles, tractores, rodamientos, válvulas, palas de sierra y vidrio.

Detalles del producto:
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 1

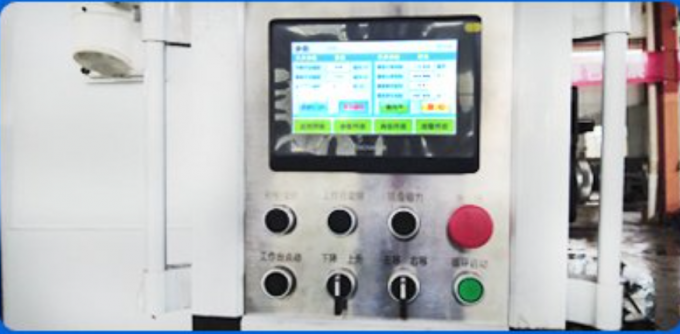

Sistema de control:El modo de control automático PLC + HMI puede ser automático o manual Realizar molienda automática en bruto, molienda fina, molienda ligera, sin programación, una persona puede operar varios conjuntos
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 2

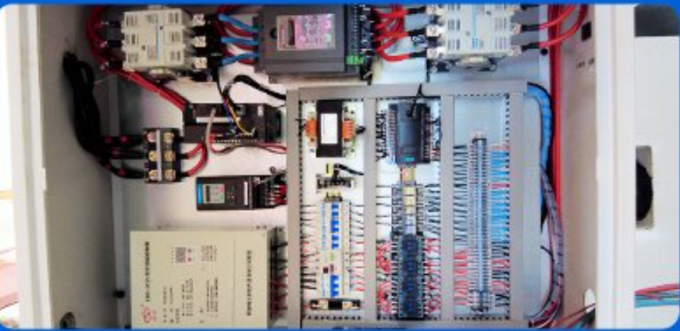

Componentes eléctricos:La caja de control eléctrico independiente montada en la parte trasera a prueba de polvo tiene un buen rendimiento de disipación de calor y un mantenimiento fácil Usando Chint, Siemens, Delixi, Schneider y otros componentes de marcas famosas, la calidadrendimiento fiable
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 3

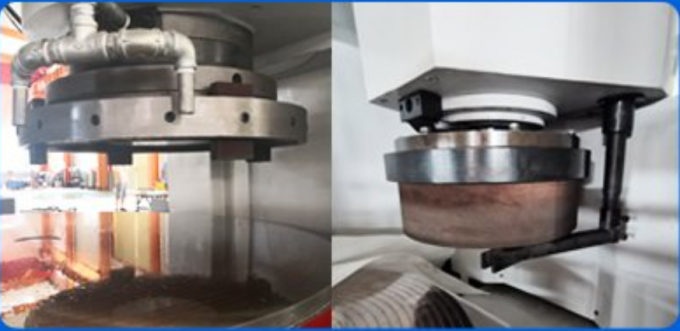

El eje de la cabeza de molienda:El eje principal de la cabeza de molienda es accionado directamente por un motor especial de alta potencia incorporado e impermeable, y la capacidad de corte es fuerte.La rueda de molienda está hecha de varias piezas de tela uniforme de circunferencia de baldosas de arena o rueda de arena cilíndrica
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 4

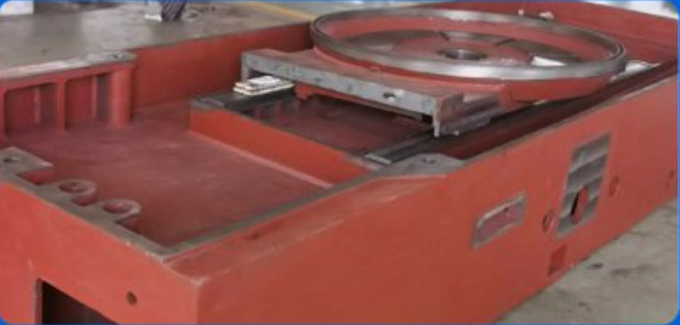

Esquena de guía de la máquina herramienta:El carril de guía de la máquina herramienta adopta la tecnología de raspado manual, que tiene una alta precisión y buena resistencia al desgaste
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 5

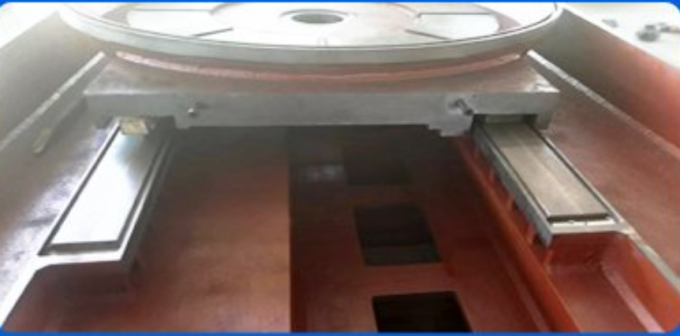

Mover la mesa a la izquierda y a la derecha:
El tren guía de cama adopta una estructura de doble tren plano y un tren guía aumentado.
tiene una alta precisión, un funcionamiento estable y evita al máximo el agua en el carril de guía
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 6
de una longitud de más de 30 mmProceso de fundición de Meehanna, refuerzo especial de cinta de doble pared, fundición sólida HT250, fundición en cama, estructura simple y confiable, larga vida útil
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 7

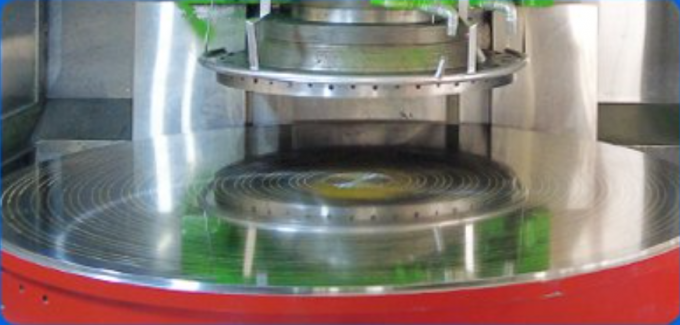

Las partidas de las máquinas y aparatos de ensamblaje:El chuck electromagnético es más de 50 años de experiencia de producción hecha por la empresa.con fuerza magnética ajustable y desmagnetización automática
Máquina de rectificación vertical automática HDM4100 Máquina de rectificación vertical de precisión para la superficie de los husillos verticales 8

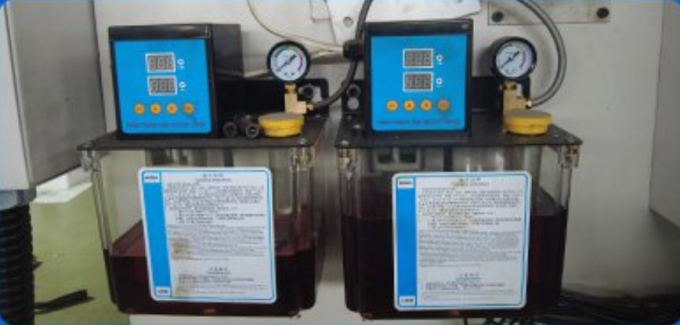

Sistema de lubricación de la guía:La máquina herramienta está equipada con dos bombas electrónicas de aceite, que llenan de aceite cada rieles de guía de la máquina herramienta en puntos regulares para la lubricación, en lugar de la bomba de aceite de tirón manual,para garantizar que cada riel guía de la máquina herramienta esté siempre lubricado para evitar el desgaste y los arañazos del riel
Parámetros del producto:
Parámetro
Unidad
El HDM440
El HDM450
Se trata de un sistema de control de las emisiones de gases.
El HDM480
El HDM4100
Tamaño máximo de la pieza de molienda (diámetro × altura)
En el caso de los
500×300
500×300
780×300
800 × 300
1000 × 400
Rango de aspiración de la mesa de trabajo electromagnética

80-120N/ cm2
Tamaño de losetas de arena
( espesor × anchura × longitud)
En el caso de los
80 × 25 × 150
80 × 25 × 150
80 × 25 × 150
80 × 25 × 150
80 × 25 × 150
Velocidad de la mesa de trabajo
r/min
24
24
24
Entre 10 y 20
Entre 10 y 20
Potencia del motor giratorio de la mesa de trabajo
El peso
2.2
2.2
2.2
2.2
3.7
Velocidad del eje de la cabeza de molienda
r/min
1400
1400
980
980
740
Potencia del motor de la cabeza de molienda
El peso
11
11
25
30
45
Servo CA de elevación de la cabeza de molienda

6Nm
6Nm
10 Nm
10 Nm
10 Nm
alimentación vertical de la cabeza de molienda
En el caso de los
0.001-0. ¿Qué quieres decir?03
0.001-0. ¿Qué quieres decir?03
0.001-0. ¿Qué quieres decir?03
0.001-0. ¿Qué quieres decir?03
0.001-0. ¿Qué quieres decir?03
Velocidad de alimentación vertical de la cabeza de molienda

El valor de las emisiones de gases de efecto invernadero
El valor de las emisiones de gases de efecto invernadero
El valor de las emisiones de gases de efecto invernadero
El valor de las emisiones de gases de efecto invernadero
El valor de las emisiones de gases de efecto invernadero
Potencia total de la máquina
El peso
15
15
32
32
50
Peso de la máquina
T.
2
2
6
6
7
Dimensiones de la máquina herramienta
En el caso de los
1760 × 950 × 2200
1760 × 950 × 2200
2450 × 1180 × 2230
2450 × 1180 × 2230
3010 × 1390 × 2230
Este formulario es sólo para referencia. Consulte al gerente de ventas en línea para más detalles
