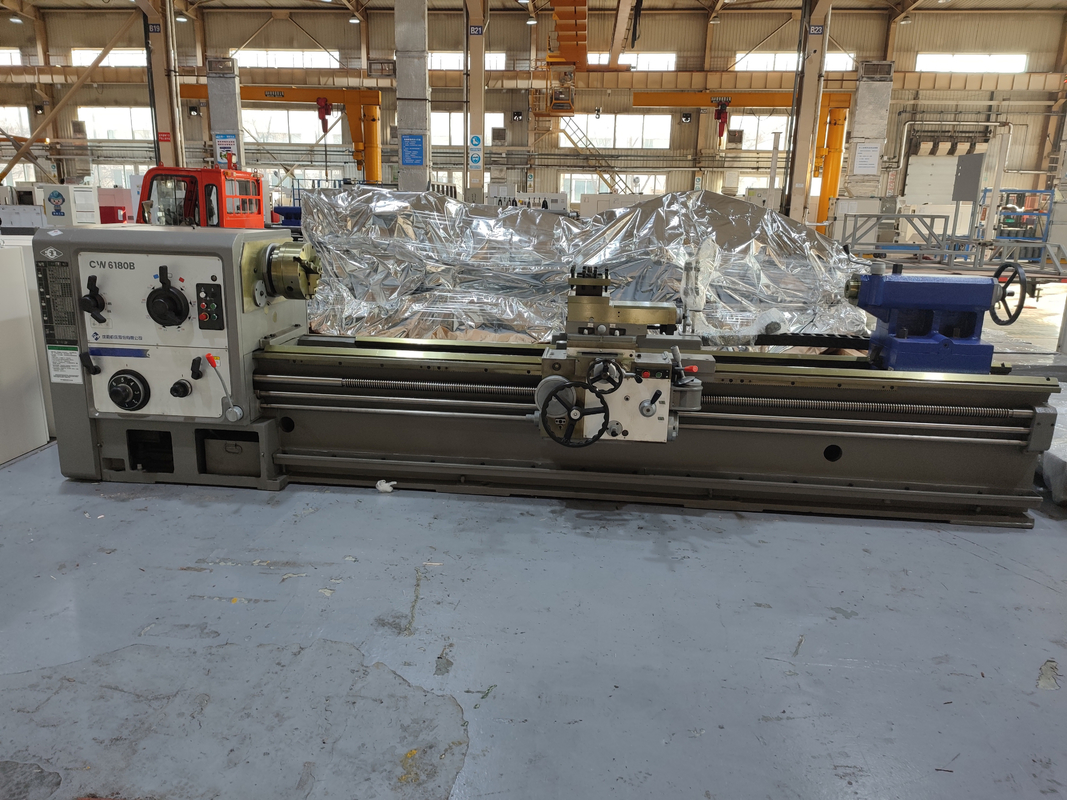

SMTCL máquina de torno grande CW6180B manual torno 6000mm motor de trabajo pesado máquina de giro de torno
Nombre de la Marca:
SMTCL
Número de modelo:
CW6180B
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | CW6180B |
|---|---|---|---|
| CNC o no: | Manual | palabra clave: | máquinas de torno convencionales |
| Max, mueve el dia sobre la cama.: | Φ800 | Max.swing Dia sobre el transporte: | F480 |
| Anchura de la cama: | 550 mm | Orificio del husillo: | Φ104 mm |
| Resaltar |
Máquina de torsión manual de gran tamaño,Máquina de torno de 6000 mm de gran tamaño,Máquina de torno de gran tamaño de trabajo pesado |
||
Descripción del producto
Descripción del producto:

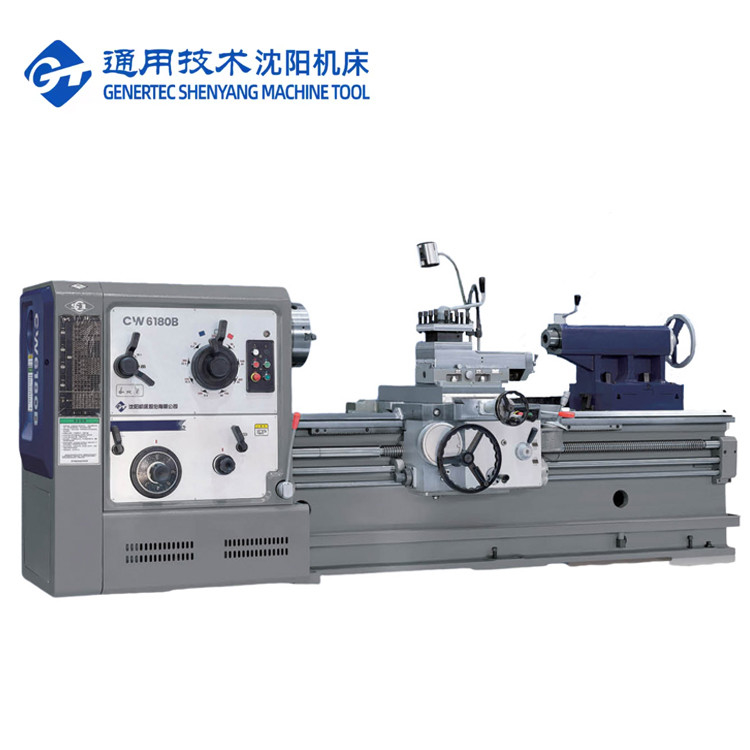

La serie SMTCL CW6180B de torno manual de trabajo pesado
Los tornos manuales de serie CW6180B son tornos manuales especialmente diseñados para procesar piezas de trabajo grandes y pesadas.tiene una potencia de salida más fuerte y una estructura más estableLa apertura del husillo, la longitud del lecho y otras dimensiones se amplían para satisfacer las necesidades de piezas de trabajo grandes.que requiere mayores habilidades y fuerza físicaEste tipo de torno se utiliza generalmente para el procesamiento de piezas grandes en la industria marina, automotriz, aeroespacial y otras industrias, y puede cumplir con los requisitos de precisión y precisión dimensional,pero la eficiencia de producción es relativamente baja.Características del producto:
Nuevo aspecto
La versión mejorada del aspecto es un híbrido perfecto de diseño ergonómico y configuración sofisticada de la máquina.
La calidad del producto se ha mejorado mediante la adopción de nuevos materiales.
La calidad del producto se ha mejorado mediante la adopción de nuevos materiales.
Operación fácil

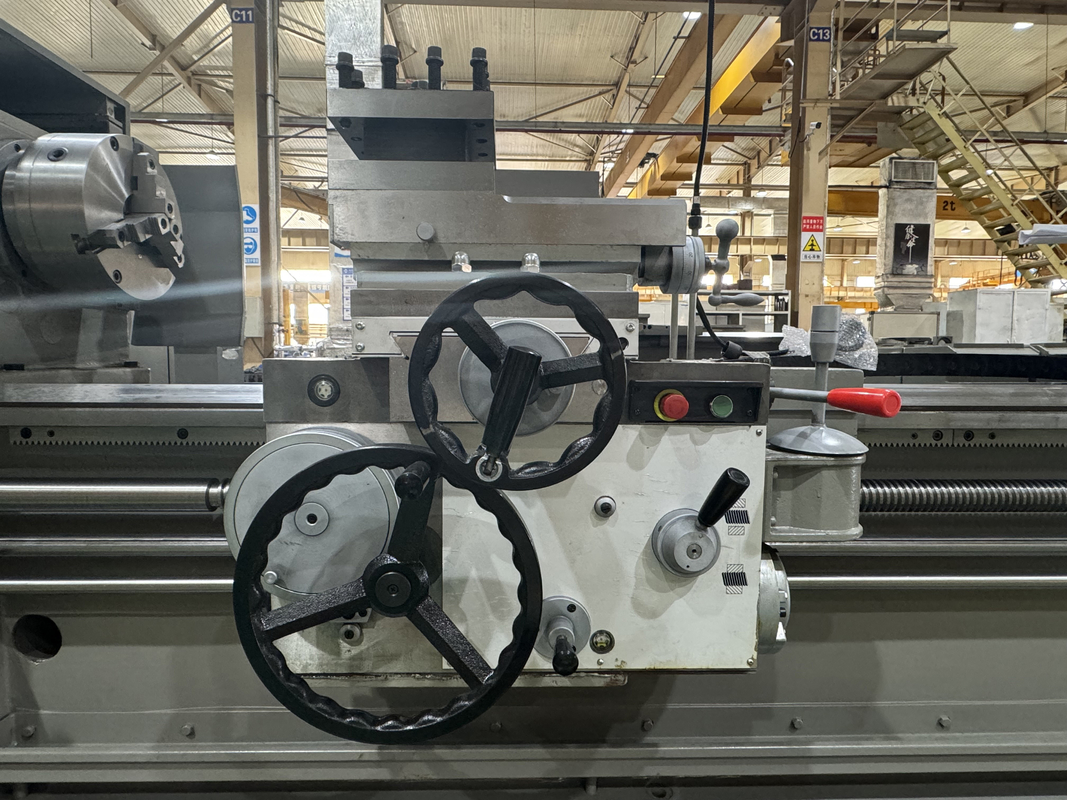

Las manijas y las ruedas manuales están diseñadas de manera intuitiva para que la máquina sea fácil de operar, buena para la sensación de mano y fácil de usar.
El uso de la máquina en el interior de la máquina es eficaz gracias al color resaltado y al diseño razonable de la máquina.
El uso de la máquina en el interior de la máquina es eficaz gracias al color resaltado y al diseño razonable de la máquina.
Un corte poderoso

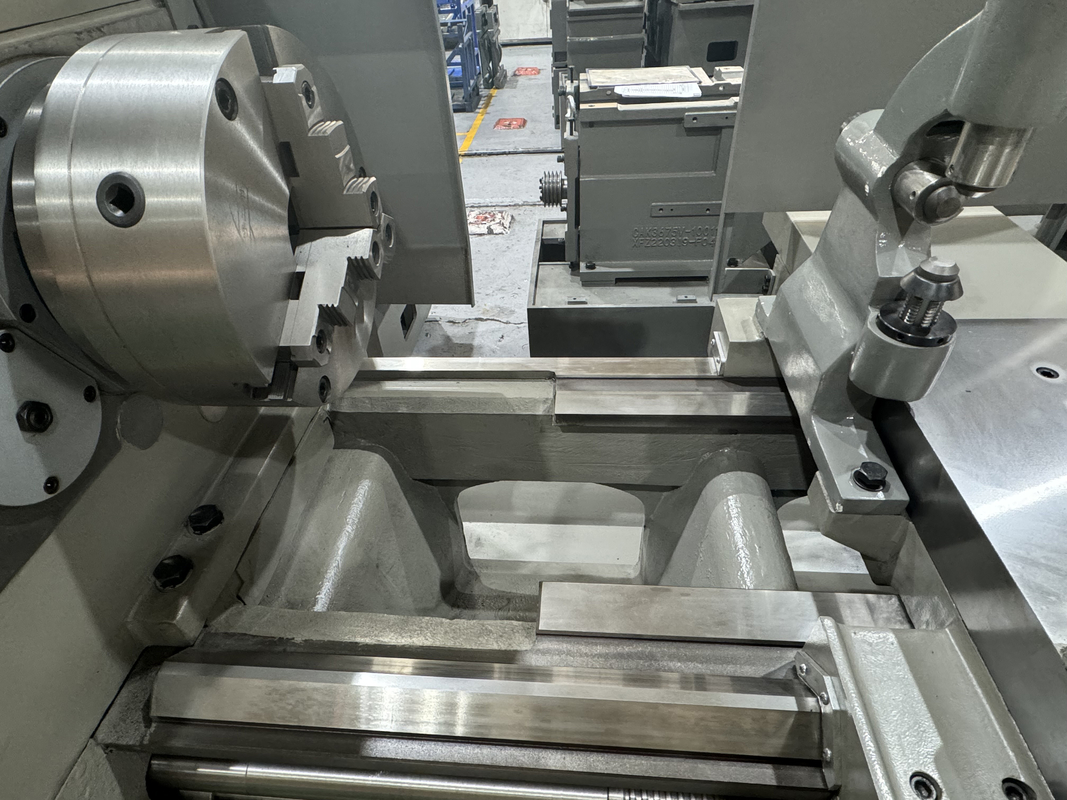

CW6180B es un producto de la máquina de modelo base con un ancho de cama de 550 mm. La cama de tipo piso integral combinada con una construcción de barra diagonal estable se adopta para la alta rigidez estructural en su clase.El corte de gran par puede realizarse mediante un motor de gran par (11kW) combinado con una cabeza de velocidad de reducción optimizada.
Rendimiento fiable
La máquina está hecha con equipos de fabricación avanzados.
El proceso de producción sigue estrictamente el SOP y está bajo estricto control del sistema IS09000 QC para garantizar su rendimiento de mecanizado confiable.
El proceso de producción sigue estrictamente el SOP y está bajo estricto control del sistema IS09000 QC para garantizar su rendimiento de mecanizado confiable.
Detalles del producto:
Parámetros del producto:
|
Punto de trabajo
|
Unidad
|
CW6180B
|
|
Diámetro de oscilación sobre la cama
|
En el caso de los
|
Φ800
|
|
Diámetro de oscilación sobre la torreta
|
En el caso de los
|
F480
|
|
Max.Largura de la pieza de trabajo
|
En el caso de los
|
1000,3000,4000,5000.6000,8000
|
|
Diámetro máximo del columpio y anchura efectiva en el hueco
|
En el caso de los
|
F1000/310
|
|
Diámetro del orificio del husillo y tipo de cabeza del husillo
|
|
Se aplicará el procedimiento siguiente:
|
|
Taper de la nariz y el centro del husillo
|
|
120, 1:20Morse 5 #
|
|
Pasos y rango de velocidades del husillo
|
r/min
|
18 velocidades 5.4-720
|
|
Etapas y rango de alimentación longitudinal
|
mm/r
|
64 alimentaciones 0.06-24.3
|
|
Rango uno:1
|
mm/r
|
0.1-1.52
|
|
Rango 16:1
|
mm/r
|
1.6-24. ¿Qué quieres decir?3
|
|

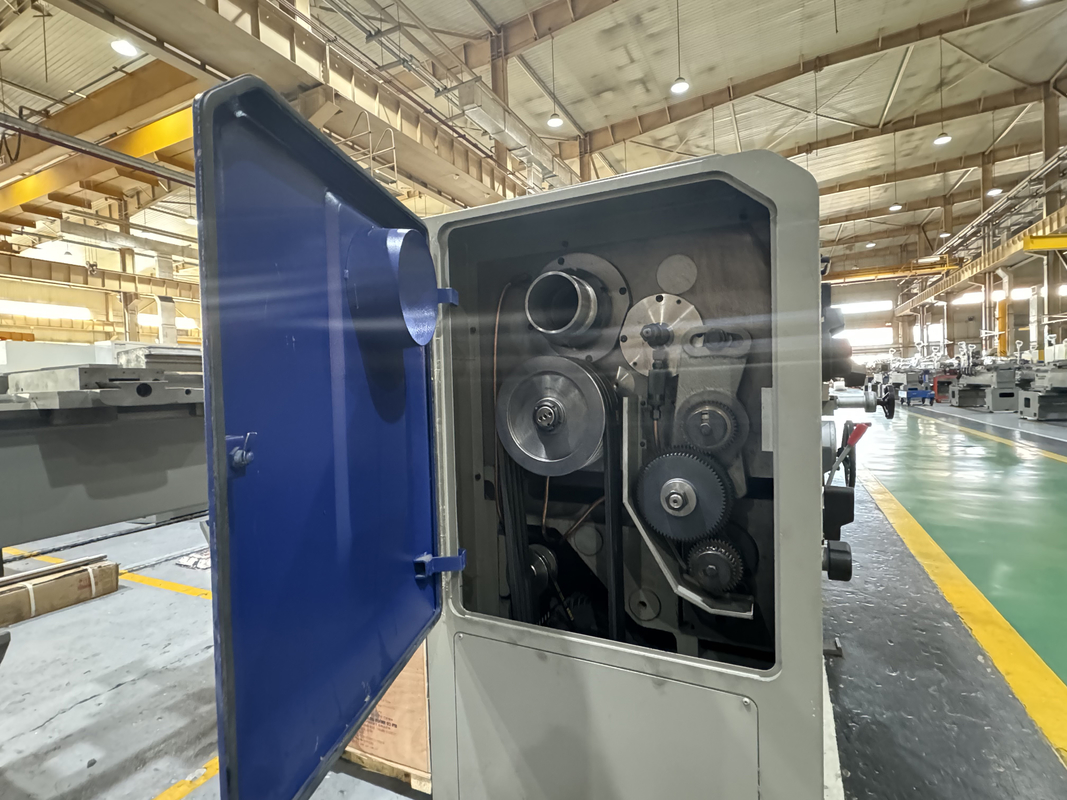

Variedad de piensos finos con engranajes de cambio
|
mm/r
|
0.05 a 0.912
|
|
Proporción de alimentación cruzada y alimentación longitudinal
|
|
1/2
|
|
Travesía rápida de la silla de montar
|
Se aplican las siguientes medidas:
|
4000
|
|
Talla del tornillo de plomo
|
|
12 (metrico):1/2' (sistema de pulgadas)
|
|
Número, rango de métrica
|
En el caso de los
|
50 tipos 1 a 240
|
|
Número de hilo, rango de hilo de Whitworth
|
T.p.i.
|
26 tipos 14-1
|
|
Número, rango del módulo
|
En el caso de los
|
53 tipos 0,5-120
|
|
Número de hilos, rango de hilos de ancho de diámetro
|
DP
|
24 tipos 28-1
|
|
Máximo desplazamiento transversal del deslizamiento inferior
|
En el caso de los
|
500
|
|

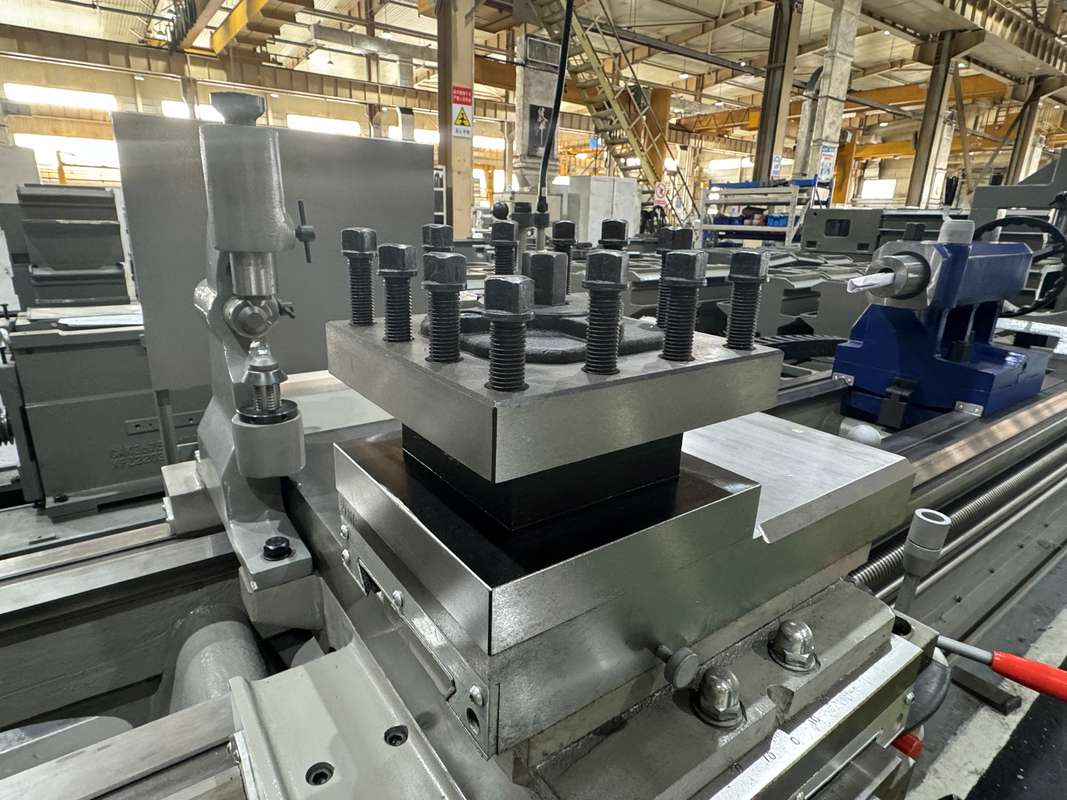

Max.Viaje del deslizamiento superior
|
En el caso de los
|
200
|
|

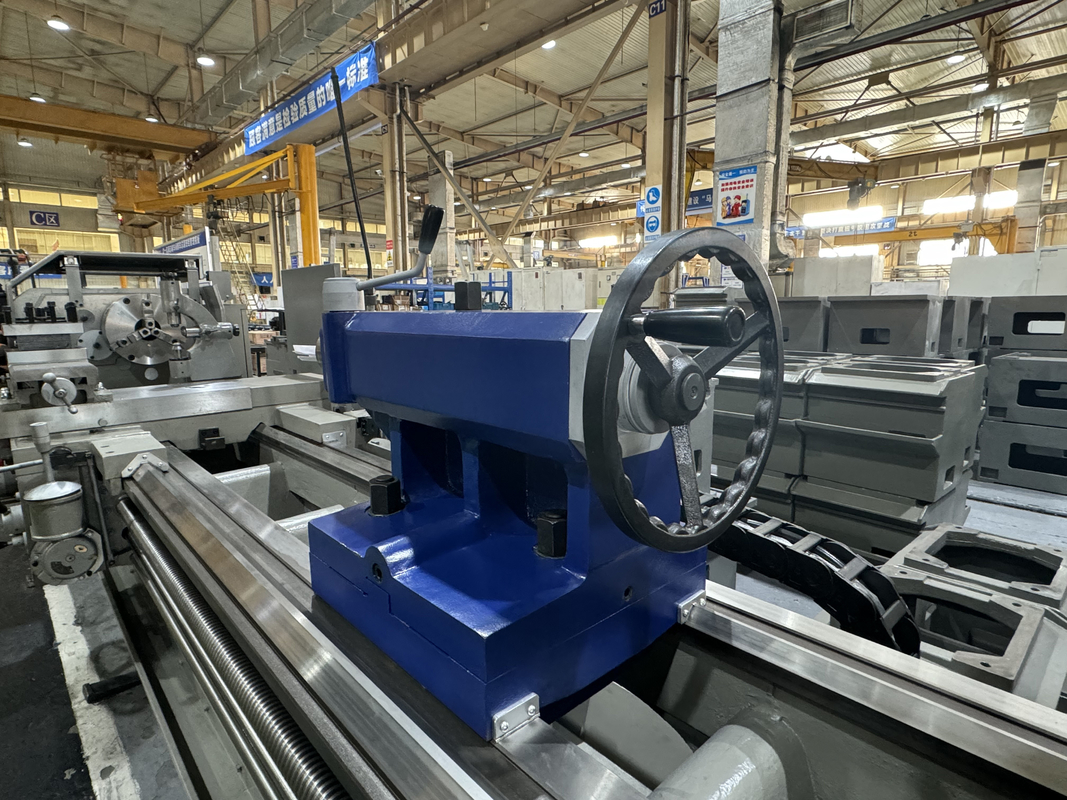

Viajes de las plumas de cola
|
En el caso de los
|
250
|
|
Las demás especies de aves de corral
|
|
Morse 5 #
|
|
Ancho del lecho de guía y dureza de apagado
|
En el caso de los
|
550 RC52
|
|
Potencia del motor principal
|
KW
|
¿Qué es el amor?
|
|
Potencia del motor rápido
|
KW
|
1.1
|
|
Potencia del motor de la bomba de refrigerante
|
No
|
180
|
|
Peso neto
|
En kg
|
4900
|
|
Dimensión general
|
En el caso de los
|
El valor de las emisiones de gases de efecto invernadero es el siguiente:
|
|
Carga máxima de la pieza de trabajo
|
T.
|
2.5 (configuración estándar)
|
|
Configuración estándar: 1.Motor principal: YE3-160M-4 con 11 kW 5.Rajamiento del eje principal:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3) 6028 140X210X33 |
Configuración selectiva:

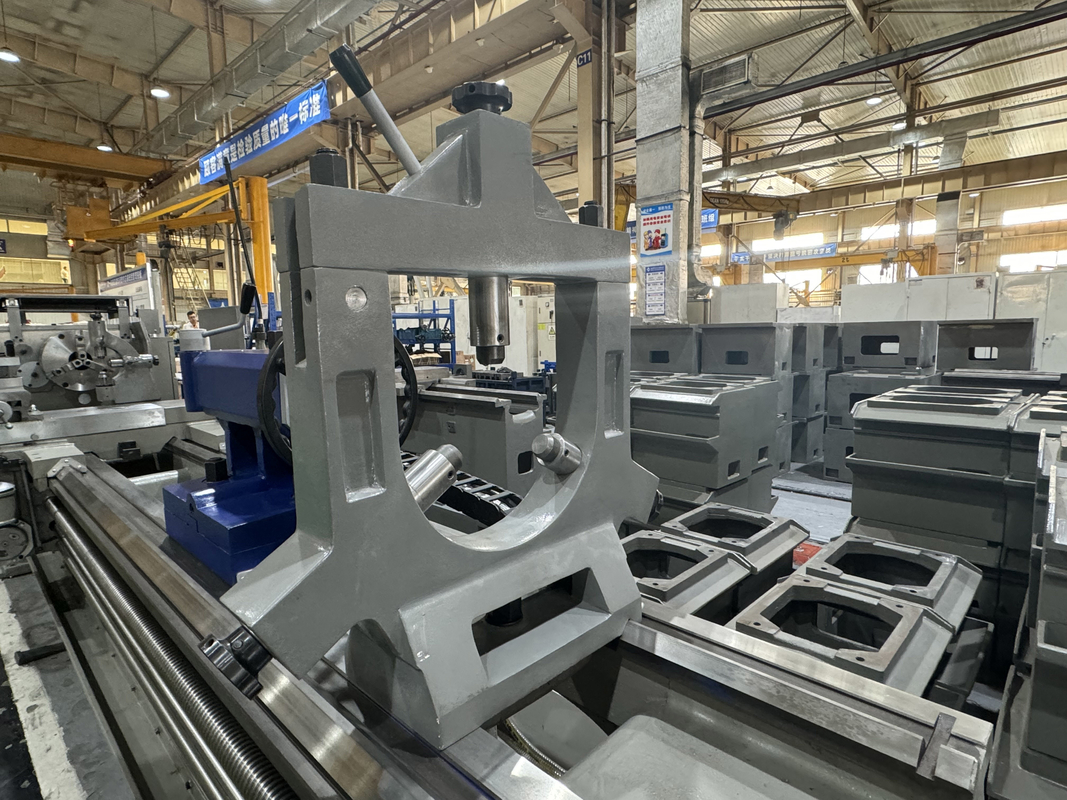

1- Reposo constante Φ40-Φ350
2. Sigue el descanso Φ50-Φ220 3.Φ400 mm con mandíbula de tres 4.Φ500 mm con mandíbula de 3 pulgadas 5.Φ400 mm con mandíbula de cuatro 6.Φ500 mm con mandíbula de cuatro 7.Φ630 mm con mandíbula de cuatro 8Centros en vivo Morse NO.5 9.Φ650 mm placa de cara |
