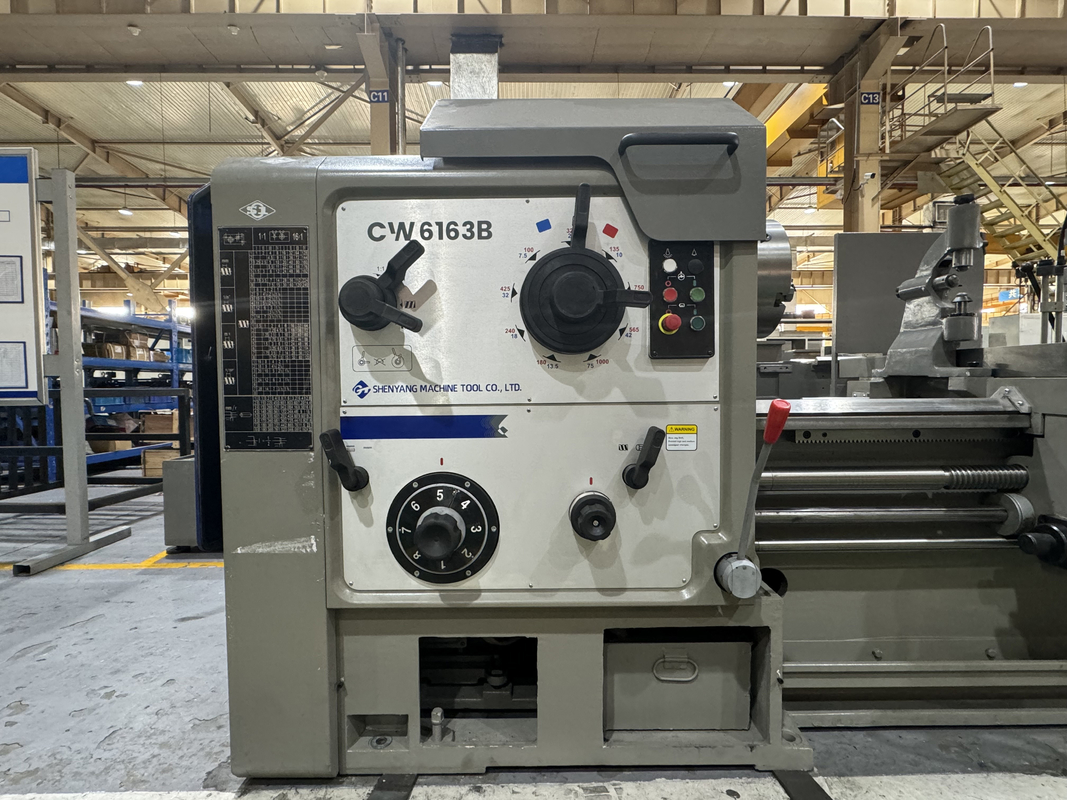

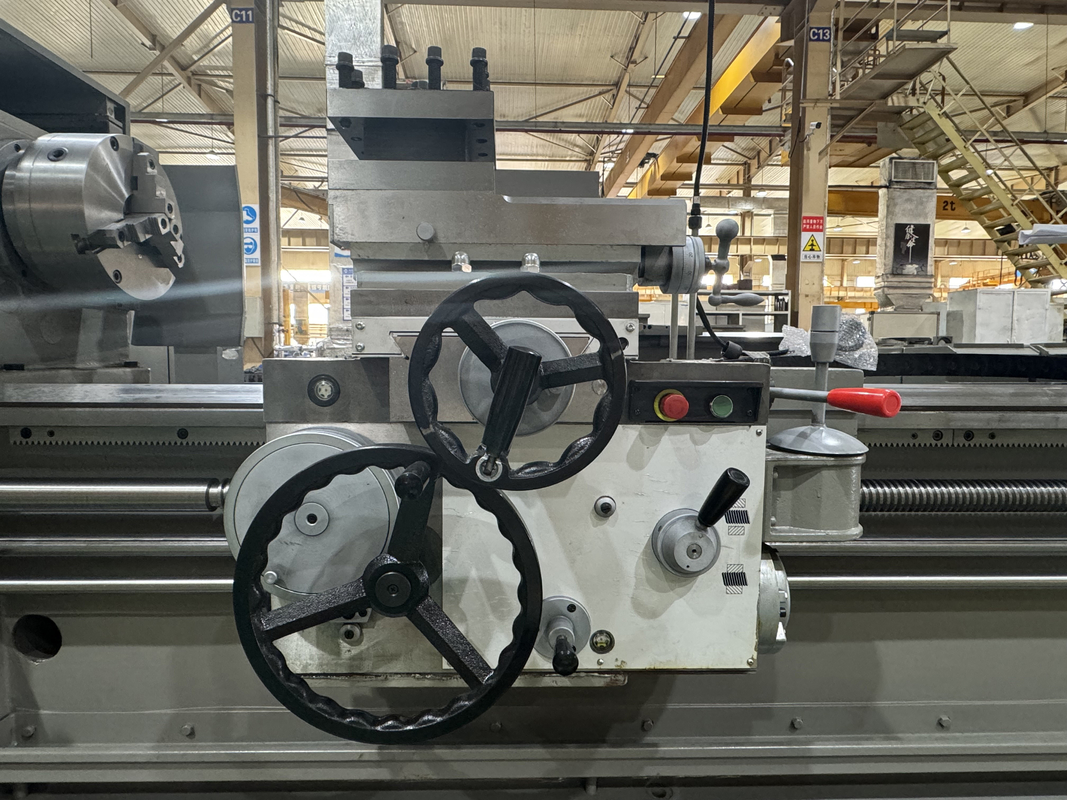

SMTCL Torno horizontal CW6163B Torno manual de metal 1000 mm Perforación por husillo 104 Torno manual de trabajo pesado
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | CW6163B |
|---|---|---|---|
| CNC o no: | Manual | palabra clave: | máquinas de torno convencionales |
| Max, mueve el dia sobre la cama.: | Φ630 | Max.swing Dia sobre el transporte: | Φ350 |
| Anchura de la cama: | 550 milímetros | Orificio del husillo: | Φ104 mm |
| Resaltar |
Torno manual de perforación por huso de metal grande,CW6163B Torno manual de metal,Tornos manuales de metal pesado |
||
Descripción del producto
Descripción del producto:
Características del producto:
Nuevo aspecto
La calidad del producto se ha mejorado mediante la adopción de nuevos materiales.
Operación fácil
El uso de la máquina en el interior de la máquina es eficaz gracias al color resaltado y al diseño razonable de la máquina.
Un corte poderoso
Rendimiento fiable
El proceso de producción sigue estrictamente el SOP y está bajo estricto control del sistema IS09000 QC para garantizar su rendimiento de mecanizado confiable.
|
Punto de trabajo
|
Unidad
|
CW6163B
|
|
Diámetro de oscilación sobre la cama
|
En el caso de los
|
Φ630
|
|
Diámetro de oscilación sobre la torreta
|
En el caso de los
|
Φ350
|
|
Max.Largura de la pieza de trabajo
|
En el caso de los
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Diámetro máximo del columpio y anchura efectiva en el hueco
|
En el caso de los
|
Φ800/300
|
|
Diámetro del orificio del husillo y tipo de cabeza del husillo
|
|
Se aplicará el procedimiento siguiente:
|
|
Taper de la nariz y el centro del husillo
|
|
120, 1:20Morse 5 #
|
|
Pasos y rango de velocidades del husillo
|
r/min
|
18 velocidades 7,5-1000
|
|
Etapas y rango de alimentación longitudinal
|
mm/r
|
64 alimentaciones 0.05-24.3
|
|
Rango uno:1
|
mm/r
|
0.1-1.52
|
|
Rango 16:1
|
mm/r
|
1.6-24. ¿Qué quieres decir?3
|
|

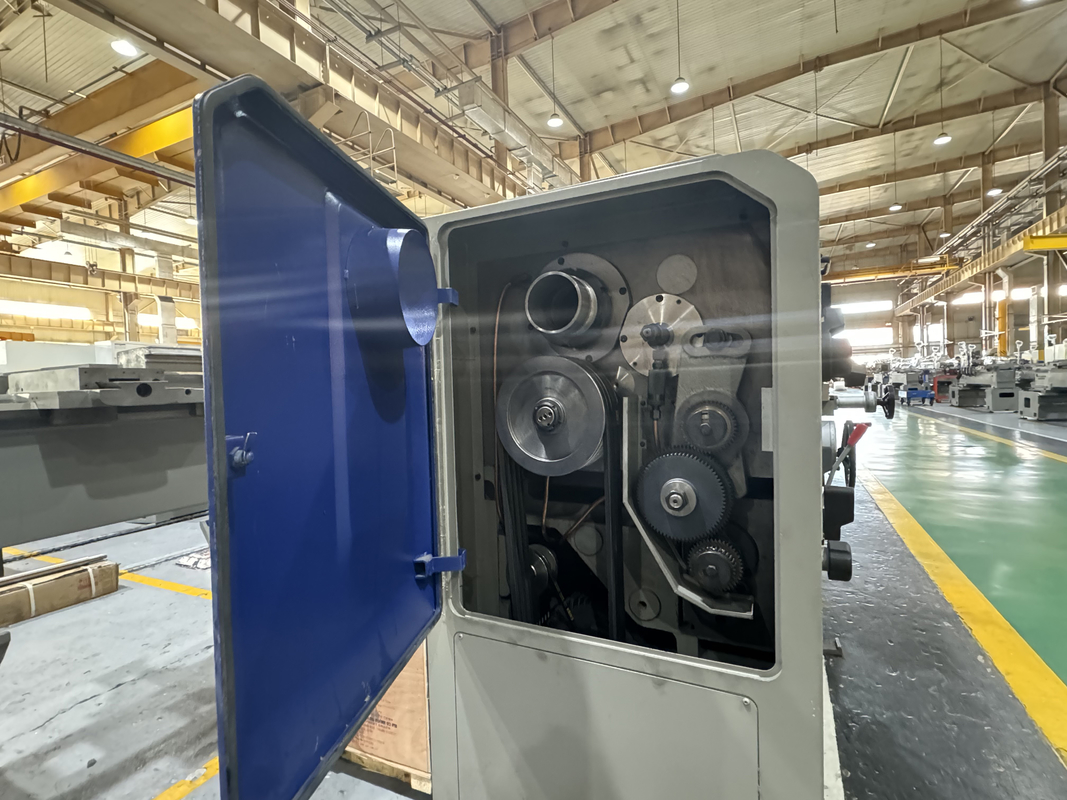

Variedad de piensos finos con engranajes de cambio
|
mm/r
|
0.05 a 0.912
|
|
Proporción de alimentación cruzada y alimentación longitudinal
|
|
1/2
|
|
Travesía rápida de la silla de montar
|
Se aplican las siguientes medidas:
|
4000
|
|
Talla del tornillo de plomo
|
|
12 (metrico):1/2' (sistema de pulgadas)
|
|
Número, rango de métrica
|
En el caso de los
|
50 tipos 1 a 240
|
|
Número de hilo, rango de hilo de Whitworth
|
T.p.i.
|
26 tipos 14-1
|
|
Número, rango del módulo
|
En el caso de los
|
53 tipos 0,5-120
|
|
Número de hilos, rango de hilos de ancho de diámetro
|
DP
|
24 tipos 28-1
|
|
Máximo desplazamiento transversal del deslizamiento inferior
|
En el caso de los
|
420
|
|
Max.Viaje del deslizamiento superior
|
En el caso de los
|
200
|
|

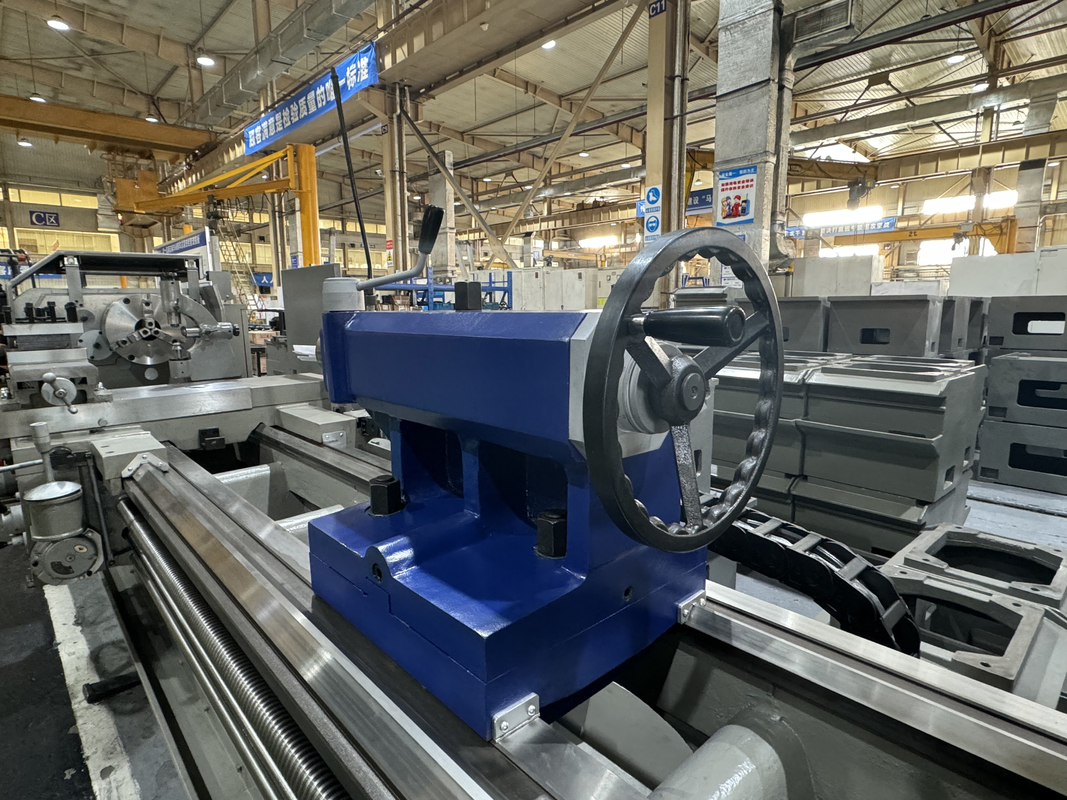

Viajes de las plumas de cola
|
En el caso de los
|
250
|
|
Las demás especies de aves de corral
|
|
Morse 5 #
|
|
Ancho del lecho de guía y dureza de apagado
|
En el caso de los
|
550 RC52
|
|
Potencia del motor principal
|
KW
|
11
|
|
Potencia del motor rápido
|
KW
|
1.1
|
|
Potencia del motor de la bomba de refrigerante
|
No
|
120
|
|
Peso neto
|
En kg
|
3600
|
|
Dimensión general
|
En el caso de los
|
3160 x 1380 x 1450
|
|
Carga máxima de la pieza de trabajo
|
T.
|
2.5 (configuración estándar)
|
|
Configuración estándar:

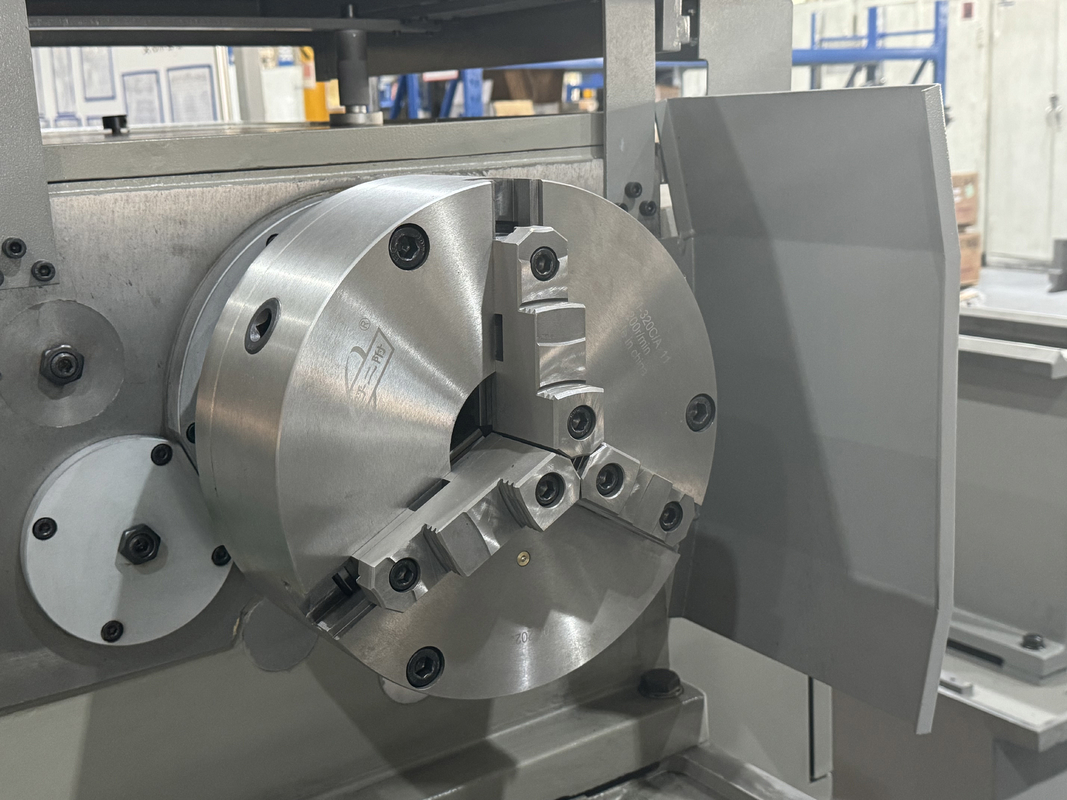

1.3 de mandíbula y mandíbula K11315C/D11 2.El diámetro del husillo Φ104 3- Es una pluma central. 4.D11 Tipo de cabeza de husillo |
Configuración selectiva:

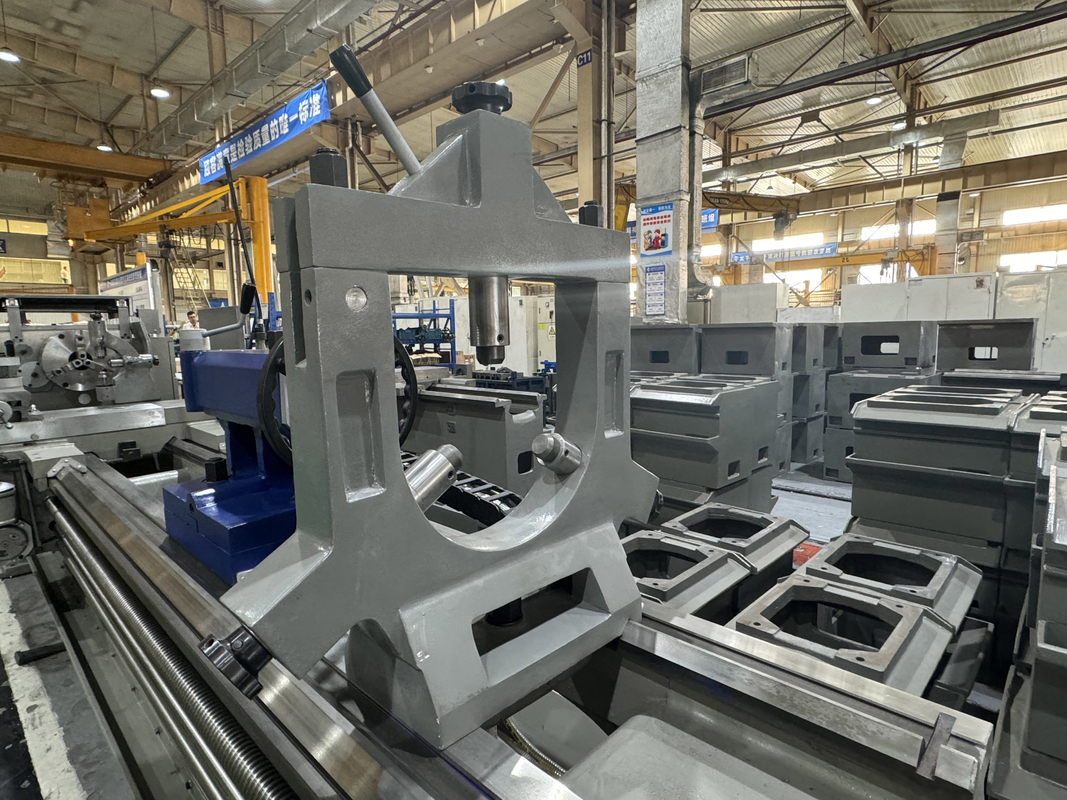

1.Descanso constante Φ20-Φ170 2- Reposo constante Φ160-Φ350 3.Φ400 mm con mandíbula de tres 4.Φ500 mm con mandíbula de 3 pulgadas 5.Φ400 mm con mandíbula de cuatro 6.Φ500 mm con mandíbula de cuatro 7Centros en vivo Morse NO.5 |
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Se trata de una garantía más fiable.
