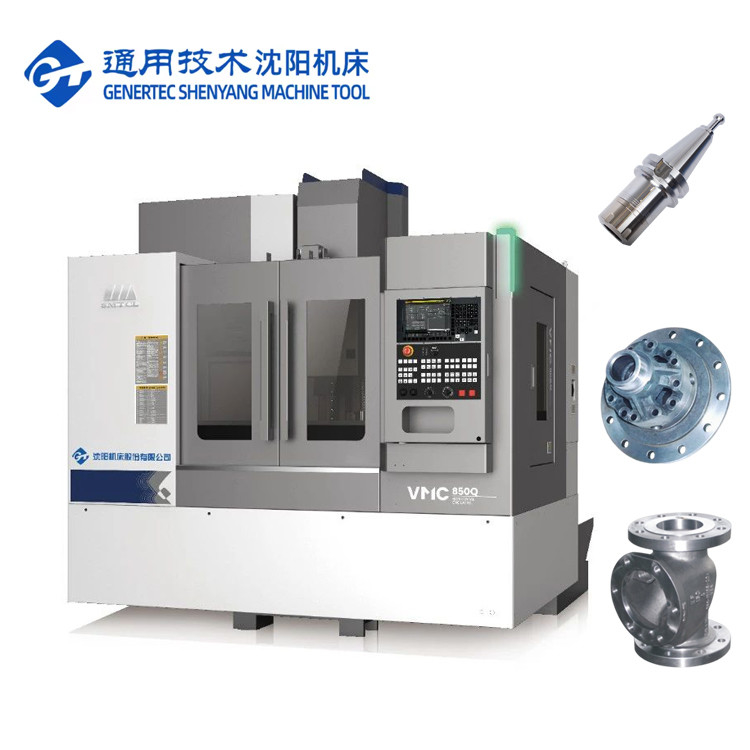

Máquina de fresado vertical CNC SMTCL VMC850Q Máquina de fresado vertical CNC VMC 3 Ejes Centro de mecanizado vertical CNC
Detalles del producto
| Marca: | Las condiciones de los productos | Tipo: | VMC850Q VMC1000Q VMC1100Q El valor de las emisiones de gases de efecto invernadero es el valor de la |
|---|---|---|---|
| Nombre del producto: | Centro de mecanización vertical | Tamaño de la mesa (L×W): | 1000 × 500 |
| Carga máxima en la mesa: | 600 kg | X viaje en eje: | 8500m m |
| Y viaje en eje: | 500 mm | Viaje del eje z: | 540 mm |
| A.T.C.: | 24 Control aéreo con brazo robótico | ||
| Resaltar |
Centro de mecanizado vertical de la máquina VMC CNC,Centro de fresado vertical CNC SMTCL,centro de mecanización vertical del CNC de 3 ejes |
||
Descripción del producto
Descripción del Producto:
"El centro de mecanizado es una máquina herramienta versátil que puede realizar una variedad de operaciones de mecanizado, como fresado, perforación, aburrimiento, tapping, etc. El centro de mecanizado generalmente está compuesto por el cuerpo de la máquina herramienta, el sistema CNC, la biblioteca de herramientas, el banco de trabajo y la herramienta.
El centro de mecanizado adopta la tecnología de control numérico para controlar la trayectoria de movimiento y los parámetros de trabajo de la máquina herramienta a través de la preprogramación para realizar el mecanizado de precisión de la pieza de trabajo. Puede cambiar automáticamente la herramienta de acuerdo con los requisitos de procesamiento, sujetar automáticamente la pieza de trabajo, ajustar automáticamente la posición de la herramienta y la pieza de trabajo, etc., para lograr el procesamiento continuo y la producción automática.
El centro de mecanizado tiene las características de alta precisión, alta eficiencia y alta automatización, y es adecuada para una forma compleja, mecanizado de múltiples lados y procesamiento de la pieza de trabajo de alta precisión. Se usa ampliamente en aeroespacial, automotriz, electrónica, fabricación de moho y otros campos, convirtiéndose en uno de los equipos indispensables en la fabricación moderna ".
1, alta rigidez y diseño de alta estabilidad
* Cama de fundición integral de alta resistencia
* Guía de rodillos de clase P de tres ejes
* Columna de espesas largas en espíritu
Paramentadores de productos:
|
Artículo
|
Unidad
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidad
|
X viaje en eje
|
mm
|
850
|
1000
|
1100
|
|
Y viaje en eje
|
mm
|
500
|
500
|
620
|
|
|
Viaje del eje z
|
mm
|
540
|
540
|
600
|
|
|
Nariz del husillo a la superficie de la mesa
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Husillo de la nariz a la superficie de la columna
|
mm
|
640
|
640
|
743
|
|
|
Mesa de trabajo
|
Tamaño de la tabla (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Carga máxima sobre la mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamaño de ranura T
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Huso
|
Velocidad del huso
|
rpm
|
10000
|
10000
|
10000
|
|
Caña de caña de huso
|
mm
|
24/7
|
24/7
|
24/7
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor de husillo
|
KW
|
7.5/11
|
7.5/11
|
15/11
|
|
|
Torque de salida máximo
|
Nuevo Méjico
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de unidad de husillo
|
|
Cinturón de diente sincrónico
|
|||
|
Herramientas
|
Modelo de portavasos
|
|
MAS 403 BT40
|
||
|
Modelo de tirar
|
|
MAS 403 P40T-I
|
|||
|
Tasa de alimentación
|
X, Y, Z Rapid Traverse
|
m/min
|
48/48/48
|
||
|
3 ejes potencia de moter (x/y/z)
|
KW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Torque de motor de 3 ejes (x/y/z)
|
Nuevo Méjico
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Tasa de alimentación de corte máximo
|
mm/min
|
1-20000
|
|||
|
ATC
|
Tipo
|
ordenador personal
|
ATC con brazo robot
|
||
|
Modo
|
|
Selección de herramientas más cercana en bidirección
|
|||
|
Capacidad
|
Pcs
|
24
|
|||
|
Longitud de la herramienta máxima
|
mm
|
300
|
|||
|
Peso de la herramienta máxima
|
kg
|
7
|
|||
|
Max también disco diámetro
|
mm
|
80
|
|||
|
Max también disco DIA.-ADEZO
|
mm
|
150
|
|||
|
Tiempo de cambio de herramienta (TT)
|
segundo
|
2.5
|
|||
|
La altura entre la mesa al suelo
|
mm
|
900
|
900
|
950
|
|
|
Otros
|
Dimensiones generales
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Excluir el transportador de chip)
|
2700 × 2975 × 2840
(Excluir el transportador de chip)
|
2940 × 3450 × 3050
(Excluir el transportador de chip)
|
|
Peso de la máquina neta
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito de energía total
|
Kva
|
18
|
18
|
25
|
|
|
Configuración estándar:

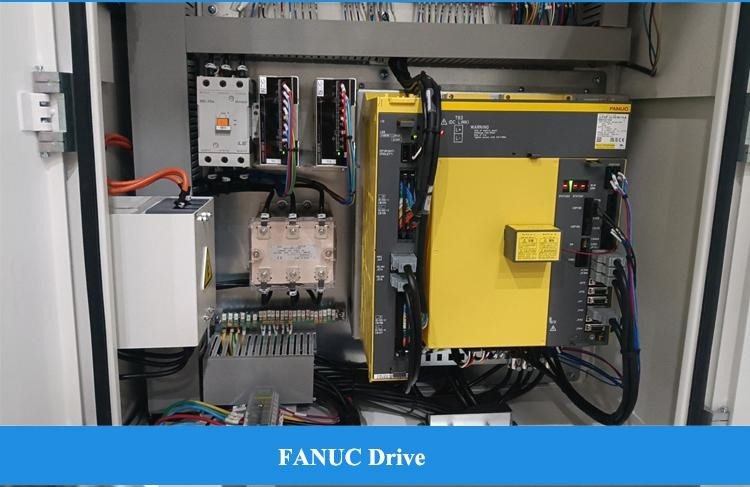

1. Sistema de control β de tipo FanUC OI-MF (5)

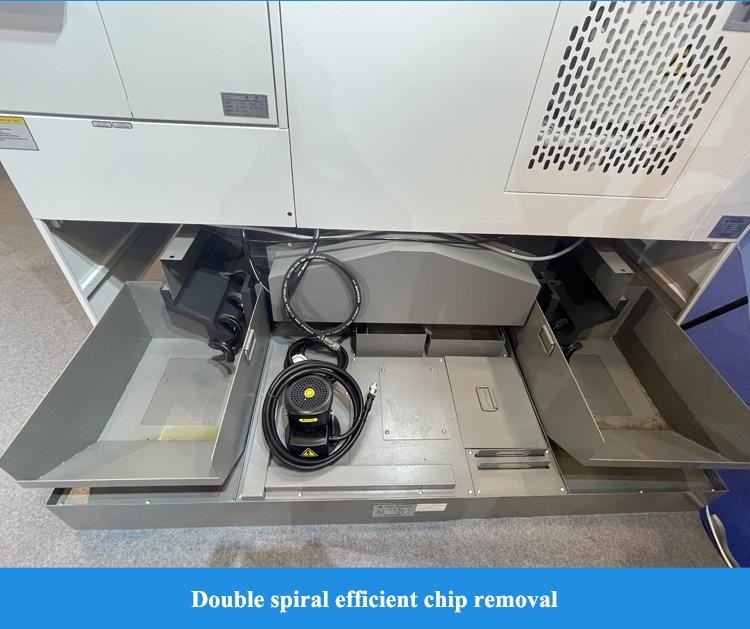

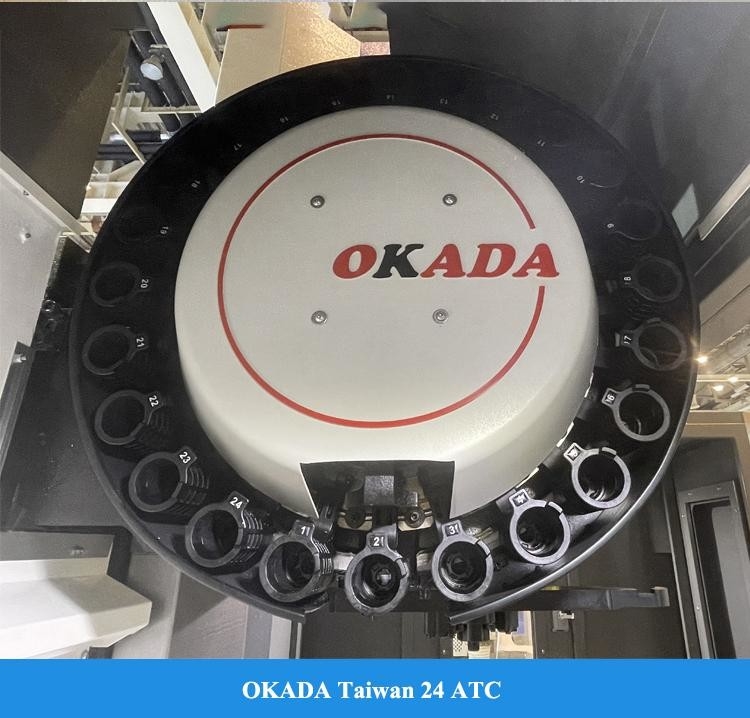

2. Huso de 10000 rpm, correa conectada 3. 24 Disc Manipulator Tool Magazine 4. Tanque de agua + chip de descarga de la cama 5. Gun de aire limpio, luz de trabajo, luz de advertencia |
Configuración selectiva:
1. Sistema de cinta FanUC OI-MF (L) β

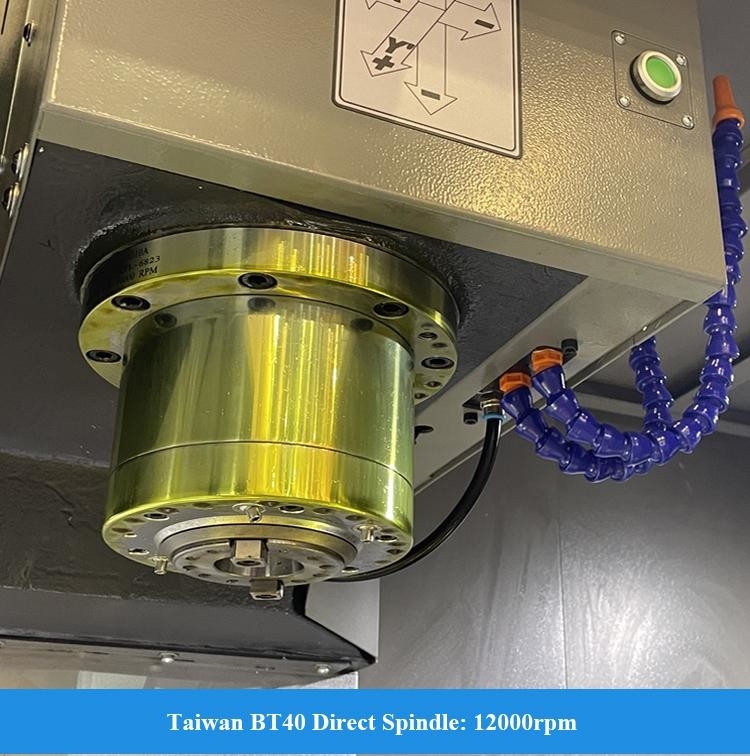

2. Sistema de cinta FanUC OI-MF (L) α 3. Sistema CNC de Siemens 828d 4. Conexión directa de 12000 rpm Huso mecánico 5. 16000 rpm, 24000 huso motorizado 6. 4to eje giradrita 7. Enfriamiento dentro de 2MPA, 3MPA, 5MPA, 7MPA 8. Separador de petróleo-agua 9. Remover de chips de cadena 10. Pistola de agua limpia 11. Inspección de herramientas y piezas de trabajo 12. Puerta automática 13. Lock de puerta de seguridad 14. Gabinete eléctrico y aire acondicionado |
||||
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1. Todas las partes deben ser inspeccionadas
2. Más de 100 control del proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de prueba de prueba antes de la entrega
◆ 30 años + Historia de I + D, la compañía fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes ventas activas e ingenieros para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo según la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afectar la producción
Preguntas frecuentes:
Q1. ¿Es usted una empresa comercial o una empresa manufacturera?
Comenzando en la fecha de embarque de la máquina.
PR-Sales: Soluciones personalizadas, planificación y diseño; servicio uno a uno
After Vales: 7 días 24 horas en línea, guía remota de instalación, acoplamiento con el sistema de software del cliente
Realizado entre plantas con una cadena de producción completa que es su garantía más confiable.
