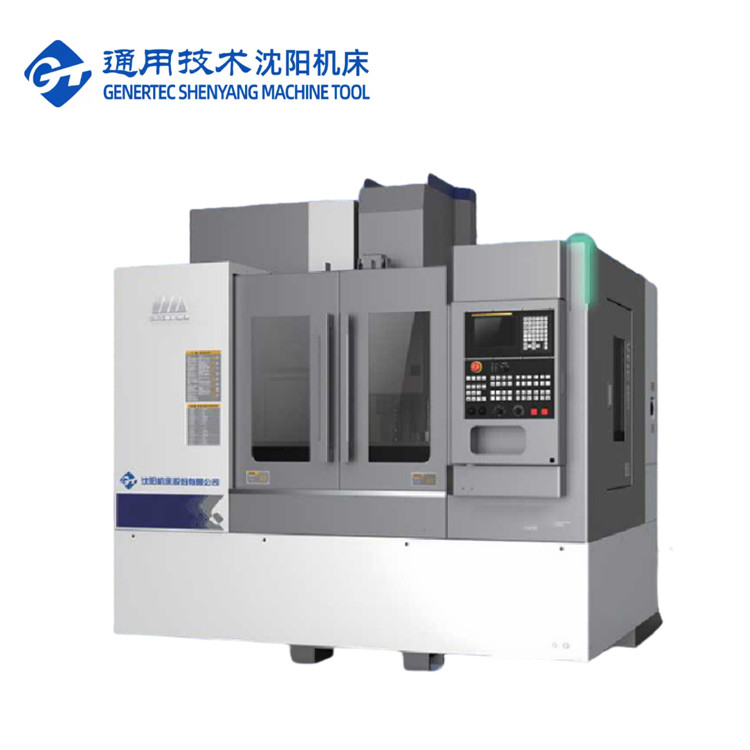

Centro de mecanizado vertical de CNC SMTCL VMC1000Q 3 ejes Máquina de mecanizado CNC VMC Centro de fresado CNC
Detalles del producto
| Marca: | Las condiciones de los productos | Tipo: | VMC850Q VMC1000Q VMC1100Q El valor de las emisiones de gases de efecto invernadero es el valor de la |
|---|---|---|---|
| Nombre del producto: | Centro de mecanización vertical | Tamaño de la mesa (L×W): | 1200 × 500 |
| Carga máxima en la mesa: | 600 kg | X viaje en eje: | 1000 mm |
| Y viaje en eje: | 500 mm | Viaje del eje z: | 540 mm |
| A.T.C.: | 24 Control aéreo con brazo robótico | ||
| Resaltar |
VMC1000 Centro de mecanizado vertical CNC,Centro de mecanizado vertical de fresado CNC,Centros de mecanizado CNC verticales de 5 ejes |
||
Descripción del producto
Descripción del producto:
1, Diseño de alta rigidez y alta estabilidad
* Cama de fundición integral de alta resistencia

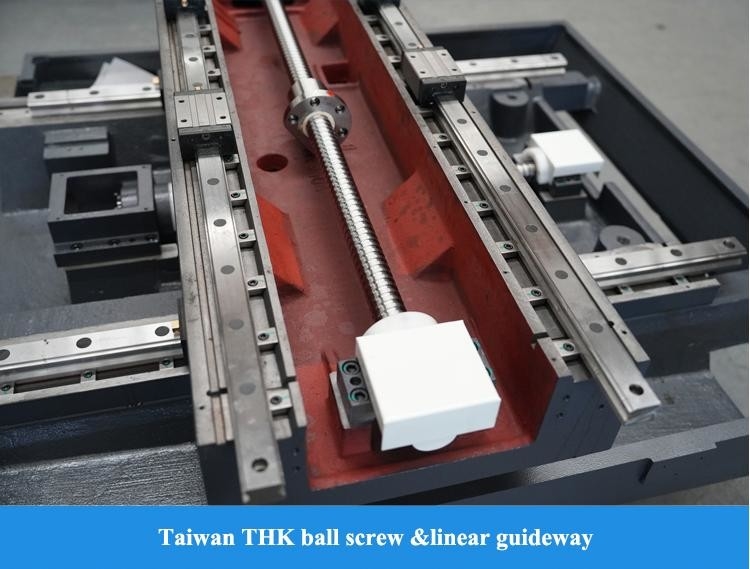

* Guía de rodillos de clase P de tres ejes
* Columna de espiga larga
Parámetros del producto:
|
Artículo
|
Unidad
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidad
|
Recorrido del eje X
|
mm
|
850
|
1000
|
1100
|
|
Recorrido del eje Y
|
mm
|
500
|
500
|
620
|
|
|
Recorrido del eje Z
|
mm
|
540
|
540
|
600
|
|
|
Nariz del husillo a la superficie de la mesa
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Nariz del husillo a la superficie de la columna
|
mm
|
640
|
640
|
743
|
|
|
Mesa de trabajo
|
Tamaño de la mesa (L×A)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carga máxima sobre la mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamaño de la ranura en T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Husillo
|
Velocidad del husillo
|
rpm
|
10000
|
10000
|
10000
|
|
Cono del husillo/vástago del husillo
|
mm
|
Cono 7/24
|
Cono 7/24
|
Cono 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor del husillo
|
kW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Par máximo de salida
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de accionamiento del husillo
|
|
Correa dentada síncrona
|
|||
|
Herramientas
|
Modelo del portaherramientas
|
|
MAS 403 BT40
|
||
|
Modelo del perno de tracción
|
|
MAS 403 P40T-I
|
|||
|
Velocidad de avance
|
Avance rápido X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potencia del motor de 3 ejes (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Par motor de 3 ejes (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Velocidad de avance de corte máxima
|
mm/min
|
1-20000
|
|||
|

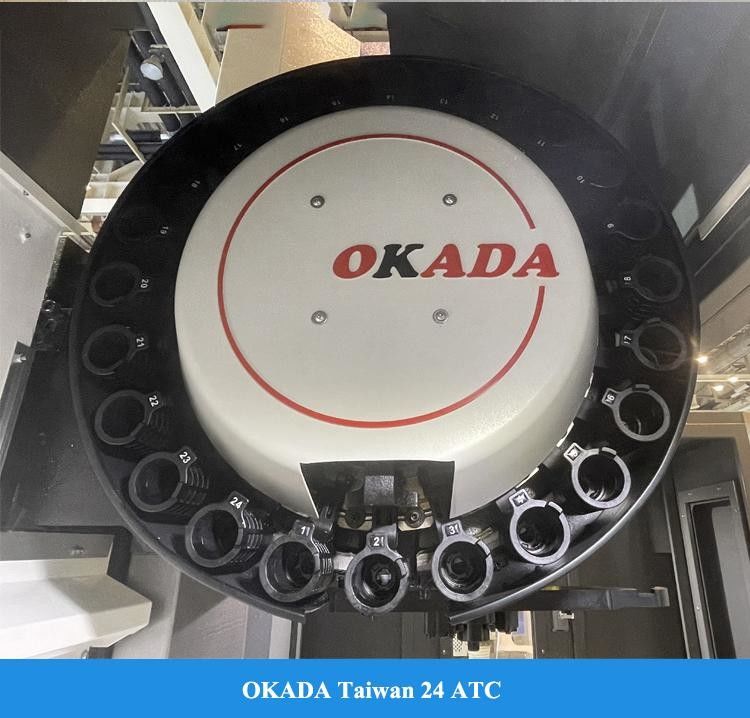

A.T.C
|
Tipo
|
pc
|
ATC con brazo robótico
|
||
|
Modo
|
|
Selección de herramienta más cercana en bidirección
|
|||
|
Capacidad
|
Pcs
|
24
|
|||
|
Longitud máxima de la herramienta
|
mm
|
300
|
|||
|
Peso máximo de la herramienta
|
kg
|
7
|
|||
|
Diámetro máximo del disco de la herramienta - Completo
|
mm
|
80
|
|||
|
Diámetro máximo del disco de la herramienta - Adyacente
|
mm
|
150
|
|||
|
Tiempo de cambio de herramienta (T-T)
|
seg
|
2.5
|
|||
|
La altura entre la mesa y el suelo
|
mm
|
900
|
900
|
950
|
|
|
Otros
|
Dimensiones generales
(L×A×H)
|
mm
|
2400×2975×2840
(Excluyendo el transportador de virutas)
|
2700×2975×2840
(Excluyendo el transportador de virutas)
|
2940×3450×3050
(Excluyendo el transportador de virutas)
|
|
Peso neto de la máquina
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito de potencia total
|
KVA
|
18
|
18
|
25
|
|
|
Configuración estándar:
1. Sistema de control FANUC OI-MF TYPE(5)β
2. Husillo de 10000 RPM, conectado por correa 3. Cargador de herramientas de 24 discos con manipulador 4. Tanque de agua + virutas de lavado de la bancada 5. Pistola de aire limpio, luz de trabajo, luz de advertencia |
Configuración selectiva:
1. Sistema Fanuc Oi-MF TAPE(l)β

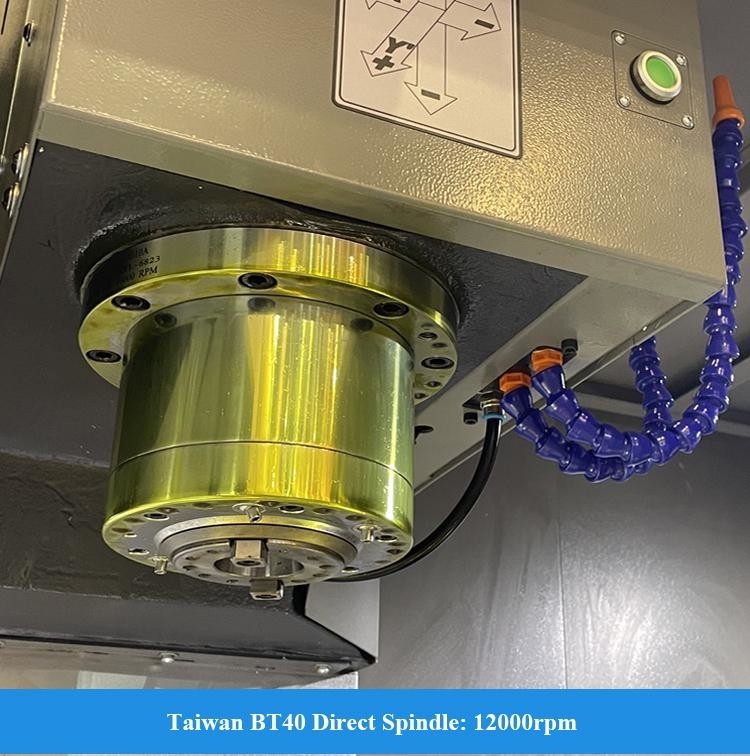

2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Husillo mecánico de conexión directa de 12000 RPM 5. Husillo motorizado de 16000 RPM, 24000 6. Mesa giratoria de 4º eje 7. Refrigeración interna 2MPa, 3MPa, 5MPa, 7MPa 8. Separador de aceite y agua 9. Removedor de virutas de cadena 10. Pistola de agua limpia 11. Inspección de herramientas y piezas de trabajo 12. Puerta automática 13. Bloqueo de puerta de seguridad 14. Armario eléctrico y aire acondicionado |
||||
NUESTRO Servicio:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
