Torno CNC de alta precisión para el procesamiento de piezas pequeñas T5.1-100Q SMTCL Torno CNC de bancada inclinada para metal
Nombre de la Marca:
SMTCL
Número de modelo:
T5.1-100Q
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | T5.1-100Q |
|---|---|---|---|
| Sistema de control de CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Palabra clave: | Máquina CNC de torno de cama inclinada | Max. balancearse sobre la cama: | Φ420 |
| Max. girar sobre el deslizamiento: | Φ160 | Duración girada máxima: | 160 mm |
| Viaje (eje X): | 145 mm | Viaje (eje Z): | 205 milímetros |
| Velocidad de cruce de la línea X/Z: | 30 m/min. | Max. Velocidad del huso: | 5000 r.p.m |
| Estaciones de postes de herramientas: | Torreta de servicio de 8 estaciones horizontal | ||
| Resaltar |
Tornos CNC de alta precisión,Las piezas pequeñas procesan el torno CNC,Círculo CNC de lecho inclinado de metal |
||
Descripción del producto
Descripción del producto:
Las máquinas de trabajo de alta precisión de SMTCL
El nuevo torno T5-Q/S de serie universal CNC tiene buen corte capacidad, puede hacer varios cambios de pieza de trabajo de mecanizado yProporcionar la mejor experiencia de uso, optimizada por profesionales Diseño y análisis de software y fabricación avanzadatecnología de inspección en el proceso de montaje.
T5.1-100QLa serie ocupa poco terreno que es adecuado para muy preciosopieza de trabajo pequeñae en automóviles, rodamientos, accesorios
y la industria médica.
Características del producto:
1, Alta precisión
* C3 tornillo de plomo pre-tirado
* Tecnología de compensación de errores
* Cuantificación del proceso estándar
2, Alta eficiencia
* Dos ejes de alta y velocidad de movimiento rápido
* Servo cola dividida
* Torre de servocutador de alta eficiencia
3, Alta rigidez
* Cama de hierro fundido de alta calidad y otras piezas de fundición
* Largo rango de doble fila de rodamiento de husillo de rodillo cilíndrico
* Estructura de la silla antidoblaje
Detalles del producto:

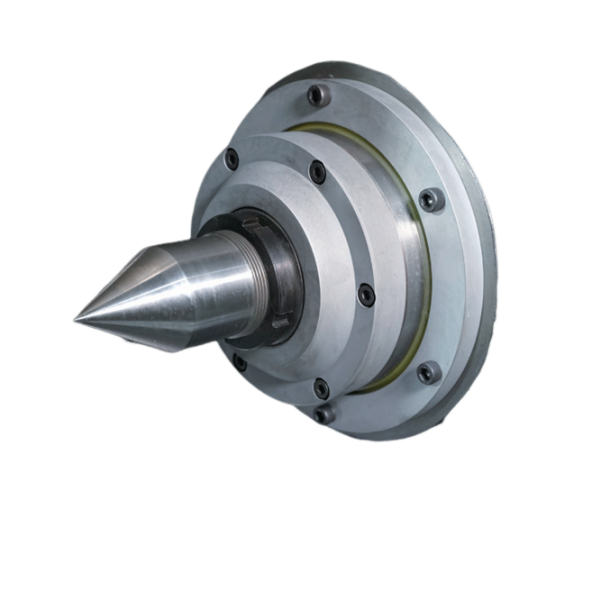

1- El segundo eje del eje.Este rodamiento, como opción con rodamientos de rodamiento internos y rodamientos de bolas, puede mejorar la rigidez de corte en el lado del rodamiento, especialmente para piezas de eje largas.

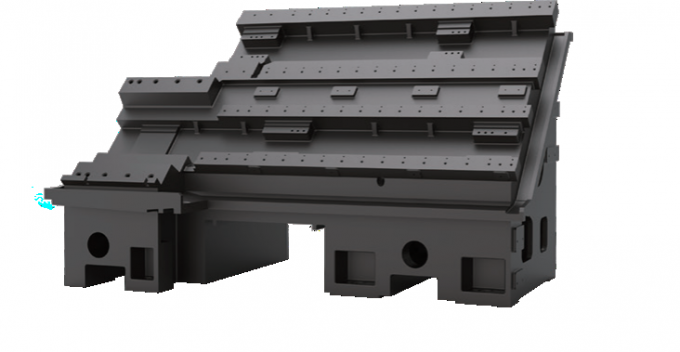

2. hierro fundido de alta calidad, estructura de barras en forma de U, con una fuerte rigidez; 45 grados de lecho inclinado en general, la boca de descarga de chips de largo lado delantero, el efecto de descarga de chips es bueno.

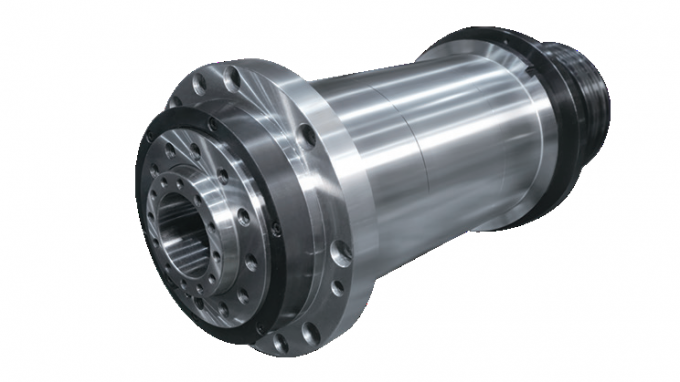

3.Fíndiles de alta rigidezLa unidad de huso tipo manga de gran espacio tiene rodamientos de línea dobles y soporte de rodamientos de bolas para mejorar la rigidez y el par del huso, puede obtener un excelente resultado de corte pesado.

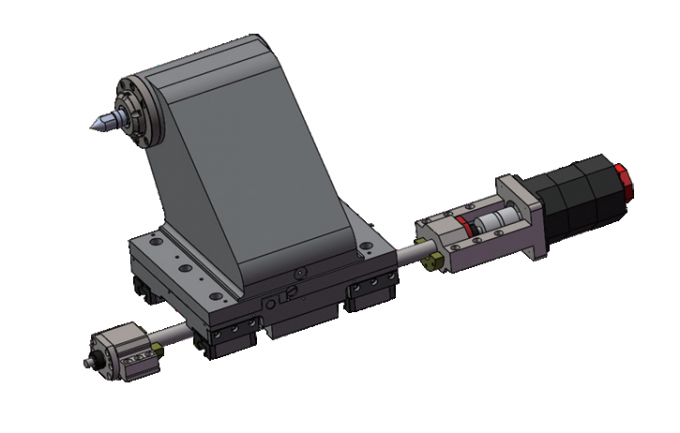

4.Tipos separados de servo de carga de la cola, accionados por servo, ajusta la velocidad de movimiento de la cola y la fuerza de empuje de acuerdo con la demanda de la pieza de trabajo para obtener un contacto rápido de la cola sin contacto.Posicionamiento ascendente-descendiente en una posición de cola separada, fácil de ajustar y mejorar la eficiencia de mantenimiento.

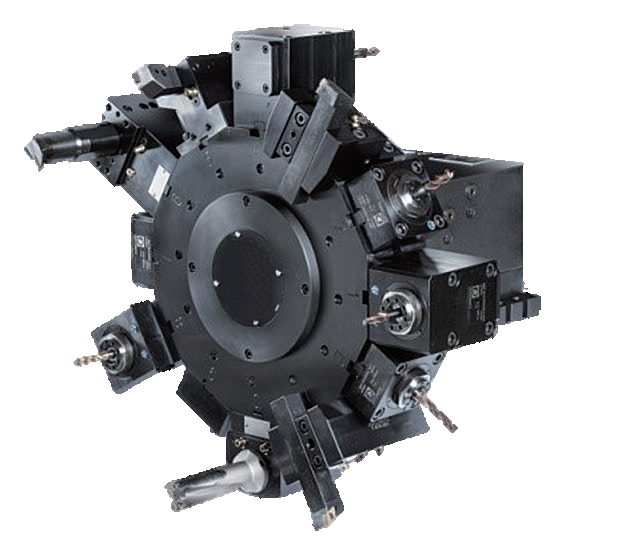

5. Servo transposición, procesamiento eficiente, optimización de la estructura de la herramienta, mejora general del rendimiento; herramienta de potencia se puede configurar para realizar el mecanizado integrado del torno,fresado y perforación.

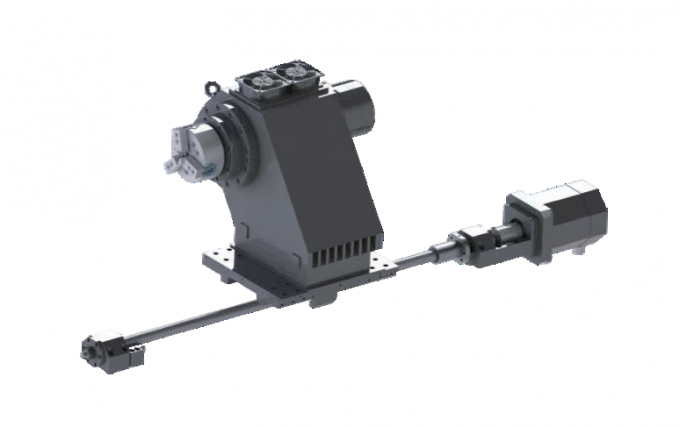

6.Módulo de sub-huso Sub-huso como opción puede obtener mecanizado de múltiples procesos y mejorar la eficiencia.
Parámetros del producto:
|
Punto de trabajo
|
Unidad
|
T5.1-100Q
|
Las observaciones
|
|
|
Diámetro de giro máximo
|
En el caso de los
|
160
|
|
|
|
Duración máxima de giro
|
En el caso de los
|
160
|
Cambios en los parámetros de los diferentes accesorios
|
|
|
Diámetro máximo de oscilación sobre la cama
|
En el caso de los
|
Φ420
|
|
|
|
Diámetro máximo de oscilación sobre el deslizamiento transversal
|
En el caso de los
|
Φ160
|
|
|
|
El eje
|
Tipo de nariz del husillo
|
|
A2 a 5
|
|
|
Diámetro interno del rodamiento delantero
|
En el caso de los
|
F90
|
|
|
|
Conversor de la perforación del husillo
|
|
1:20; Φ62
|
|
|
|
El agujero del husillo
|
En el caso de los
|
Frm 65
|
|
|
|
Diámetro máximo de la barra
|
En el caso de los
|
Frase de la Comisión
|
|
|
|
Diámetro del mandril estándar
|
pulgadas
|
6
|
|
|
|
Velocidad máxima del eje
|
r/min
|
5000
|
Sujeto a las restricciones del mandril y de los accesorios
|
|
|
Torque nominal del husillo
|
Nm
|
Se aplicará el procedimiento siguiente:
|
|
|
|
Par máximo del husillo
|
Nm
|
Se aplicará el procedimiento de ensayo de la norma de calidad.
|
|
|
|
Potencia de salida del motor principal continua /30 minutos
|
En kW
|
7.5/11
|
Las demás máquinas
|
|
|
Dos ejes
|
Transcurso rápido del eje X/Z
|
el número de unidades
|
30
|
|
|
Viaje en el eje X
|
En el caso de los
|
145 |
|
|
|
Viaje en el eje Z
|
En el caso de los
|
205 |
|
|
|
Torreta
|
Forma de la torreta
|
|
Servo torreta de 8 posiciones horizontal
|
|
|
Altura central de la torreta
|
En el caso de los
|
80 |
|
|
|
Precisión de posicionamiento de repetición de la rotación de la torreta
|
- ¿ Qué pasa?
|
± 16
|
|
|
|
Si se puede seleccionar el cortador cerca
|
|
- ¿ Qué?
|
|
|
|
Las demás
|
Distancia desde el centro del husillo hasta el fondo del lecho
|
En el caso de los
|
926 |
|
|
Peso neto de la máquina
|
En kg
|
2600
|
|
|
|
Capacidad total de suministro de energía
|
el kVA
|
23
|
|
|
|
Dimensiones generales (Largura X anchura X altura)
|
En el caso de los
|
1750 × 1650 × 1650
|
Dimensión general
|
|
