Cable de trabajo CNC de lecho inclinado HTC40B Torno de metal y máquina de fresado SMTCL Torno de CNC
Nombre de la Marca:
SMTCL
Número de modelo:
HTC40B500
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | El HTC 40B500 |
|---|---|---|---|
| CNC o no: | CNC | Palabra clave: | Torno inclinado del CNC de la cama |
| Duración máxima girada (mm): | 500 | Velocidad máxima del eje (rpm): | 3500 r.p.m |
| El número de unidades de la unidad de ensayo: | 200 | En caso de que el vehículo no cumpla las condiciones siguientes:: | 550 |
| Diámetro máximo de giro: | Φ400 | Duración máxima de giro: | 500 |
| Balanceo máximo sobre la cama: | Φ600 | El movimiento máximo sobre el deslizamiento: | Φ320 |
| Resaltar |
Torno CNC HTC40B,Máquina de fresado,torno CNC |
||
Descripción del producto
Descripción del producto:
SMTCL Slant Bed CNC Lathe HTC40B Torno de metal y máquina de fresado
Serie HTC 40BEl torno CNC de lecho inclinado se utiliza principalmente para cortar superficies cilíndricas internas y externas, superficies cónicas internas y externas con ángulo cónico arbitrario,superficies rotativas internas y externas complejas, y hilos cilíndricos y cónicos de piezas de tipo eje o piezas de tipo disco, y se puede utilizar para ranuras, perforación, reaming, reaming y procesamiento de perforación.
Características del producto:
1,Aumentar el par del husillo, aumentar la especificación de rodamiento, proporcionar más potencia y rigidez, A2-8 husillo
2El HTC40B adopta un diseño de costillas optimizado para el lecho general de 45°, que proporciona un mejor efecto de eliminación de astillas y una mayor rigidez.
3Asegúrese de que el fluido de corte no fluya y que las astillas de hierro sean más fáciles de recoger.
4La cabecera del HTC40B está equipada con una guía deslizante integrada en el lecho, manga telescópica, bloqueo manual, buena rigidez.
Detalles del producto:

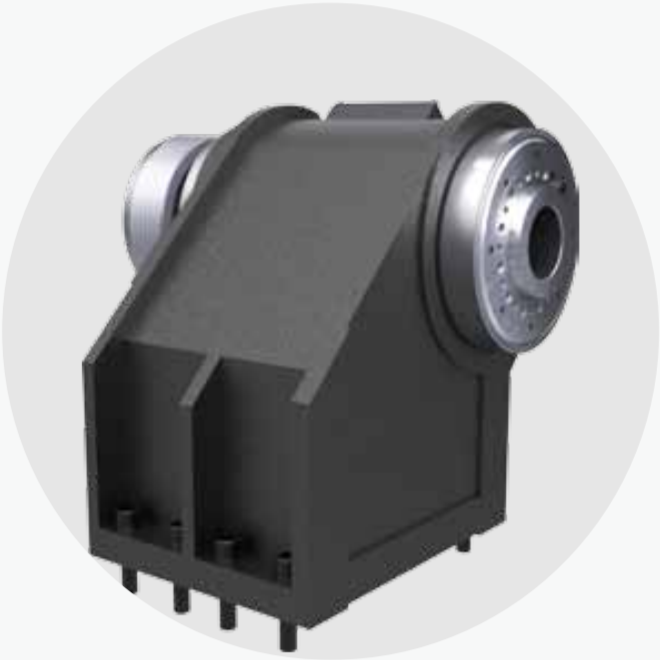

Esfíntel integrado de alta rigidez
El producto aumenta el torque del husillo y mejora las especificaciones de los rodamientos para proporcionar más potencia y rigidez. El husillo A2-8 tiene una configuración estándar y el husillo A2-11 es opcional.

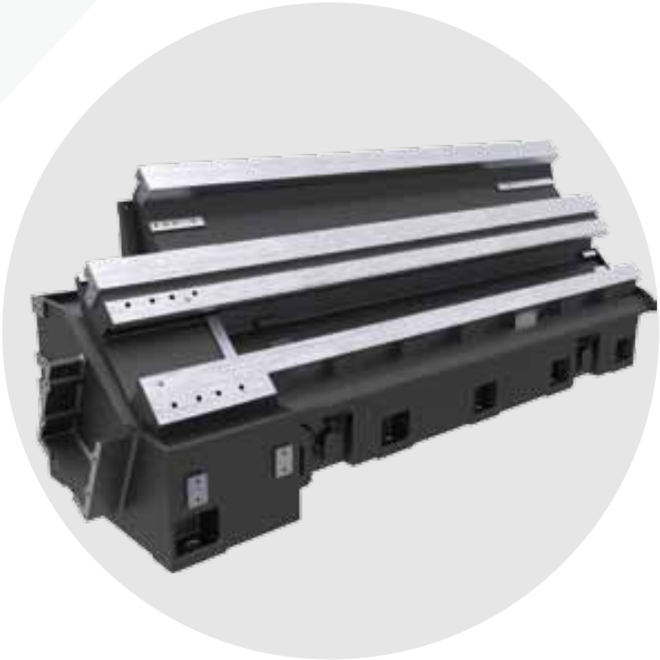

Cuerpo de herramientas general de la inclinadoraEl HTC40P adopta un diseño en forma de costilla de 45° de optimización global del cuerpo y presenta una mejor estabilidad de fuerza durante el corte.Tiene una gran resistencia y buena absorción de golpes..

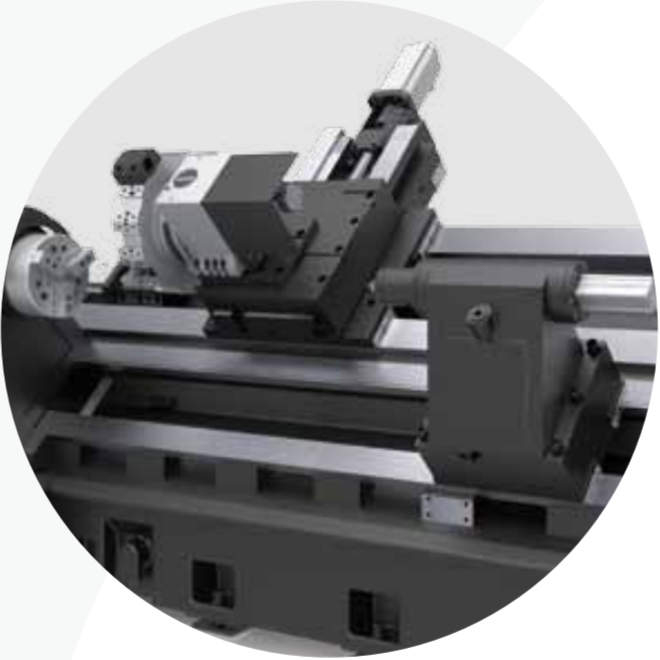

Reellas de guía deslizantes de herramientas endurecidas El carril de guía adopta completamente el carril de guía deslizante endurecido por amortiguación, cuya anchura alcanza los 110 mm. y cuya envergadura alcanza los 380 mm, lo que permite una mayor precisión y rigidez de la maquinaria.

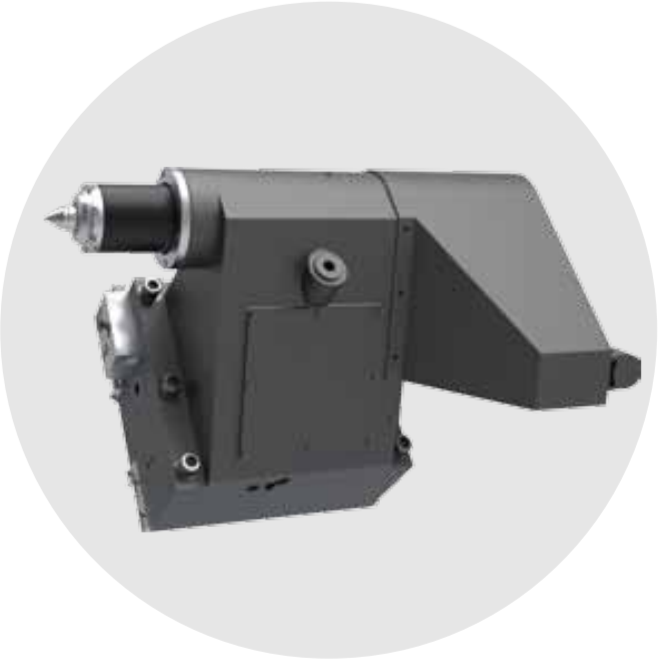

Cuello del tren guía
La cola del HTC40P está configurada con un carril guía deslizante integrado con el cuerpo de la máquina herramienta, la manga telescópica y el bloqueo manual, y presenta una buena rigidez.

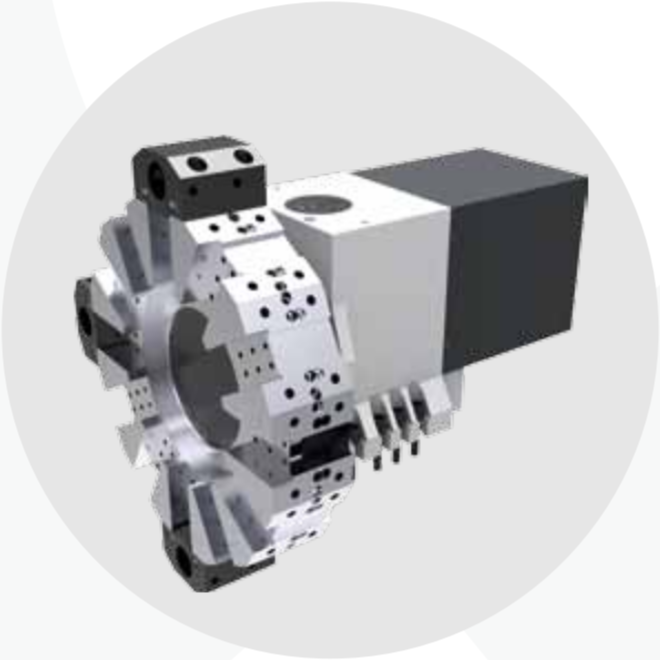

Punto de herramienta de servo
La torreta adopta el modo de bloqueo hidráulico de servoconducción, y el poste de herramienta presenta silencio, alta velocidad, gran par y cambio rápido de herramienta.

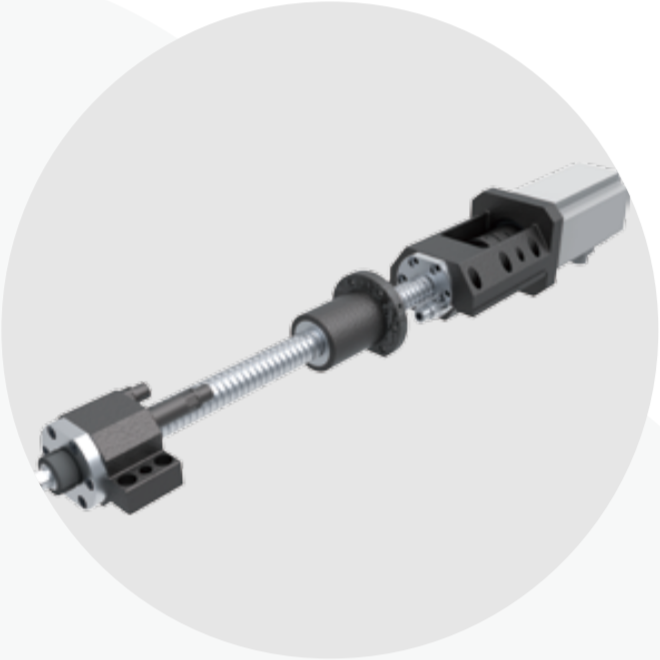

Alimentación en dos ejes
El eje X y el eje Z adoptan un motor de servicio para conducir y el acoplamiento directo con el tornillo de plomo de bola se realiza mediante el acoplamiento elástico del eje, de modo que los usuarios obtienen una buena precisión de la maquinaria y un rendimiento de maquinaria estable.
Parámetros del producto:
|
Las partidas
|
Unidad
|
El valor de las emisiones de gases de efecto invernadero
|
El valor de las emisiones de CO2 es el mismo.
|
|
|
Diámetro máximo del columpio sobre el lecho
|
En el caso de los
|
Φ600
|
Frase de la Comisión:
|
|
|
Duración máxima de corte
|
En el caso de los
|
500
|
970
|
|
|
Diámetro máximo de corte
|
En el caso de los
|
400
|
400
|
|
|
Diámetro máximo del columpio en el tobogán
|
En el caso de los
|
Φ320
|
Φ350
|
|
|
Noche de husillo
|
En el caso de los
|
A2 a 8
|
A2 a 8
|
|
|
Diámetro del orificio del husillo
|
En el caso de los
|
F80
|
F80
|
|
|
Diámetro máximo a través de la barra
|
En el caso de los
|
Frm 65
|
Frm 65
|
|
|
Rango de velocidad del husillo
|
r/min
|
50-3500 años
|
Entre 50 y 4000
|
|
|
Torque de salida máximo del husillo
|
Nm
|
245
|
177
|
|
|
Motor principal
|
KW
|
¿Qué es el amor? 15/11
|
¿Qué es el amor? 15/11
|
|
|
Diámetro de la llave
|
pulgadas
|
10' 10'
|
8'
|
|
|
Velocidad rápida del eje X
|
el número de unidades
|
30
|
30
|
|
|
Velocidad de movimiento rápida en el eje Z
|
el número de unidades
|
30
|
30
|
|
|
Viaje en el eje X
|
En el caso de los
|
200
|
200
|
|
|
Viaje en el eje Z
|
En el caso de los
|
550
|
1050
|
|
|
el golpe de ailstock
|
En el caso de los
|
100
|
100
|
|
|
El eje del eje de cola es cónico
|
Las de Mohs
|
5#
|
4#
|
|
|
Formulario estándar para poseedor de herramientas
|
En el caso de los
|
Estación 8 horizontal
|
Estación 8 horizontal
|
|
|
Cuchillo externo
|
En el caso de los
|
25 × 25
|
25 × 25
|
|
|
Diámetro de la barra aburrida
|
En el caso de los
|
Se aplicará el procedimiento siguiente:
|
Se aplicará el procedimiento siguiente:
|
|
|
Capacidad de peso (tipo de disco)
|
En kg
|
200
|
200
|
|
|
Capacidad de peso (partes del eje)
|
En kg
|
500
|
500
|
|
|
Peso de la máquina
|
En kg
|
4200
|
4650
|
|
|
Apariencia de la máquina herramienta
|
Duración × anchura × altura
|
2700 × 1900 × 2100
|
Se trata de un sistema de control de la calidad.
|
|
Aplicación en la industria:
Muestras de piezas de trabajo
1.Jaula de bolas exterior, jaula de bolas interior, eje del rotor, carcasa del diferencial,
2. el eje dentado, el eje de levas, el eje del rotor del turbocompresor, el eje medio,
3. rodillo de placa, varilla de pistón, eje transversal, eje de dirección.
Nuestro servicio:
1. Ensambla y depura antes de la entrega
2Responder dentro de las 24 horas y proceder a tratar el problema.
3. 1 año de servicio de reparación gratuito (sólo sin daños humanos).
4Solución de almacenaje global proporcionada
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMGes nuestra fábrica cooperadora. Tiene más de 80 años de historia de fabricación de máquinas herramientas. El primer torno, máquina de perforación y máquina de perforación nacieron aquí.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Exposición:
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
Aspectos destacados del producto
Descripción del producto: SMTCL Slant Bed CNC Lathe HTC40B Torno de metal y máquina de fresado Serie HTC 40BEl torno CNC de lecho inclinado se utiliza principalmente para cortar superficies cilíndricas internas y externas, superficies cónicas internas y externas con ángulo cónico arbitrario...
