Torno CNC y Fresadora HTC4050s Alta Precisión 0.003mm Torno CNC
Nombre de la Marca:
SMTCL
Número de modelo:
HTC 4050s
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | HTC 4050s |
|---|---|---|---|
| CNC o no: | CNC | Palabra clave: | Torno CNC con cama inclinada |
| Velocidad máxima del eje (rpm): | Las demás partidas | El número de unidades de la unidad de ensayo: | 210 |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 550 | Diámetro máximo de giro: | Φ600 |
| Duración máxima de giro: | 500 | Balanceo máximo sobre la cama: | Φ600 |
| El movimiento máximo sobre el deslizamiento: | Φ320 | ||
| Resaltar |
Máquina de torno CNC de alta precisión,HTC4050s máquina de torno CNC,0.003 mm máquina de torno CNC |
||
Descripción del producto
Descripción del producto:

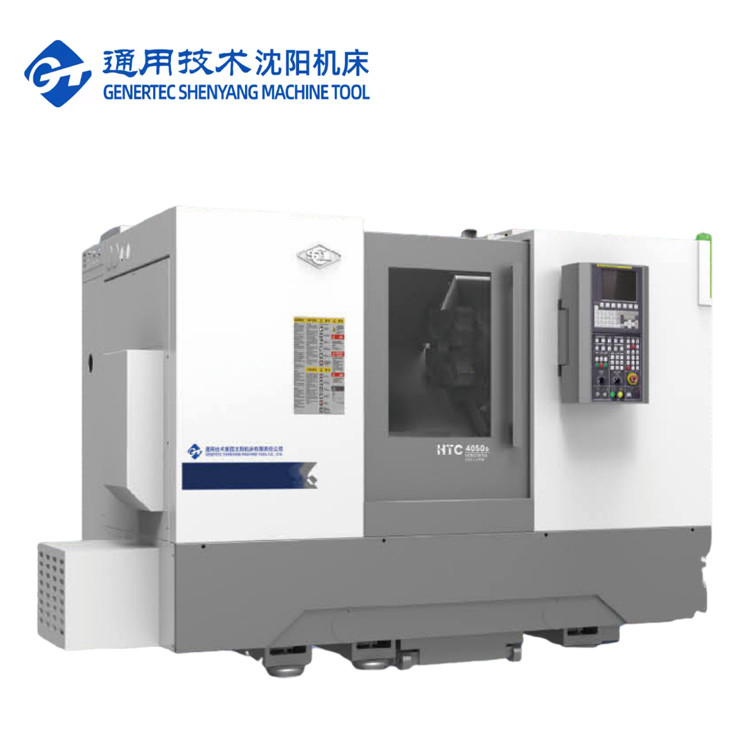

Torno y fresadora SMTCL HTC4050s Alta precisión 0.003mm Combo Torno CNC Máquina de tornos
El producto sirve para numerosos propósitos y funciones.
El producto ha logrado un "avance" en el mecanizado de precisión a nivel u.
La precisión se comprime al 60% del requisito nacional y la precisión de posicionamiento repetido alcanza0.003mm.
El producto ocupa una "posición de liderazgo" en la industria en términos de indicadores de corte. El producto presenta la mejora de cinco indicadores clave del motor principal, el servomotor del husillo, el carro de herramientas, el portaherramientas y la velocidad del husillo, y una mayor capacidad de mecanizado.
Detalles del producto:
Husillo de manguito general
El producto presenta un cabezal de husillo único, adopta una unidad de husillo general, reduce la pérdida de potencia de la transmisión mecánica y presenta un arranque rápido y estable, baja elevación de temperatura, pequeña deformación térmica y alta precisión.
Cuerpo de máquina herramienta basculante integral
El producto adopta un cuerpo integral de 45° y un diseño optimizado en forma de costilla, y ofrece un mejor efecto de eliminación de virutas y una mayor rigidez.

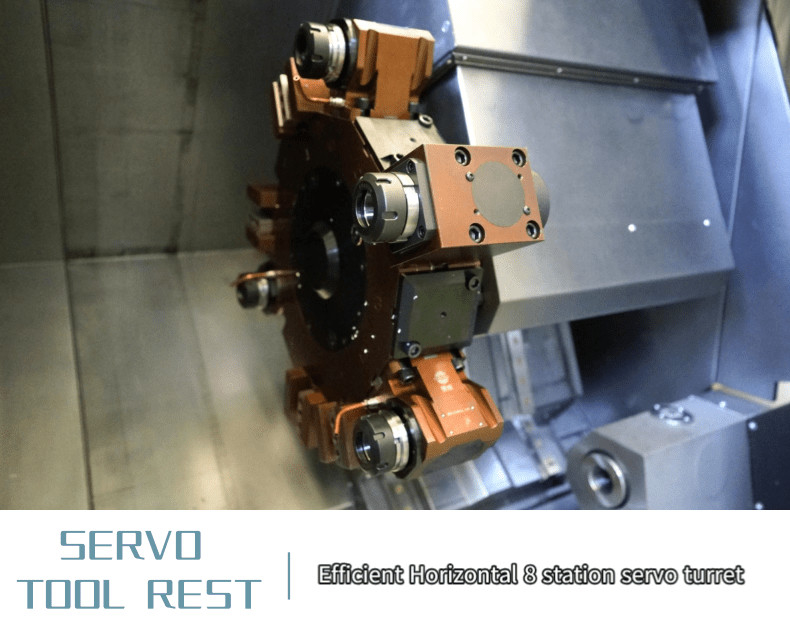

Portaherramientas servo de alta rigidezEl producto se actualiza a un portaherramientas servo de 100 centros de altura, y presenta un rendimiento de corte pesado reforzado, alta precisión de posicionamiento de cambio de herramienta y cambio de herramienta en direcciones hacia adelante/hacia atrás.

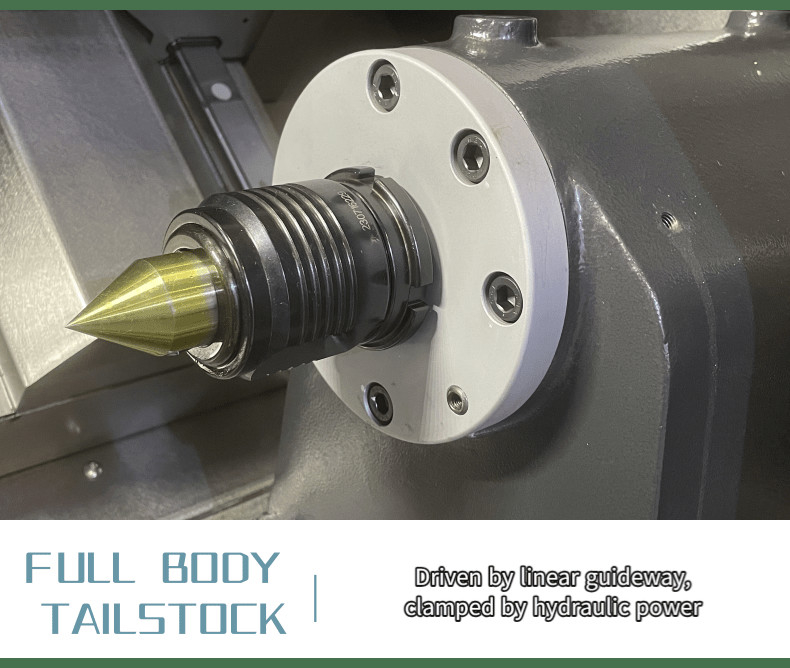

Múltiples configuraciones de contrapunto
El producto adopta un contrapunto de riel guía deslizante, y puede configurarse con un contrapunto hidráulico y un servocontrapunto para satisfacer diferentes demandas.

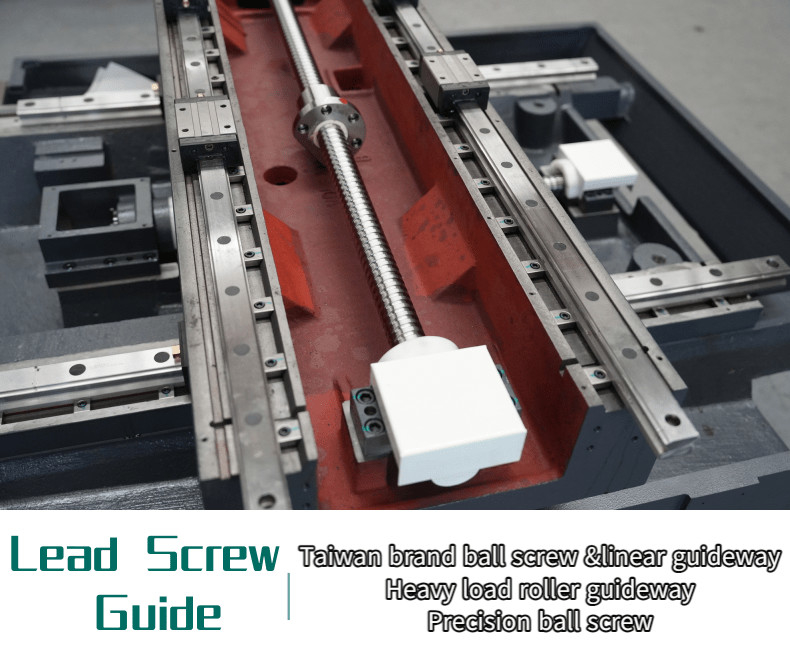

Alimentación de 2 ejes de alta rigidezEl eje X y el eje Z adoptan un servomotor para el accionamiento, y la conexión directa con el husillo de bolas se realiza a través del acoplamiento de eje elástico, el riel guía de dos ejes adopta un riel guía de rodillos, de modo que la capacidad de carga es mayor y se refuerza el rendimiento de corte pesado de la máquina herramienta.
Mayor par del husillo
El producto está configurado con un motor principal estándar de 15/18.5kw, el par del husillo es de 284 Nm, y el par del husillo máximo opcional es de 500 Nm.
Parámetros del producto:
|
Artículos
|
Unidades
|
HTC4050s
|
|
Diámetro máximo de oscilación sobre la bancada
|
mm
|
Φ600
|
|
Longitud máxima de corte
|
mm
|
500
|
|
Diámetro máximo de corte
|
mm
|
Φ400
|
|
Diámetro máximo de oscilación sobre el carro transversal
|
mm
|
Φ320
|
|
Tipo y código de nariz del husillo
|
-
|
A2-8
|
|
Diámetro del orificio del husillo
|
mm
|
Φ80
|
|
Rango de velocidad del husillo
|
r/min
|
50-4000
|
|
30 minutos / continuo
|
kW
|
18.5/15
|
|

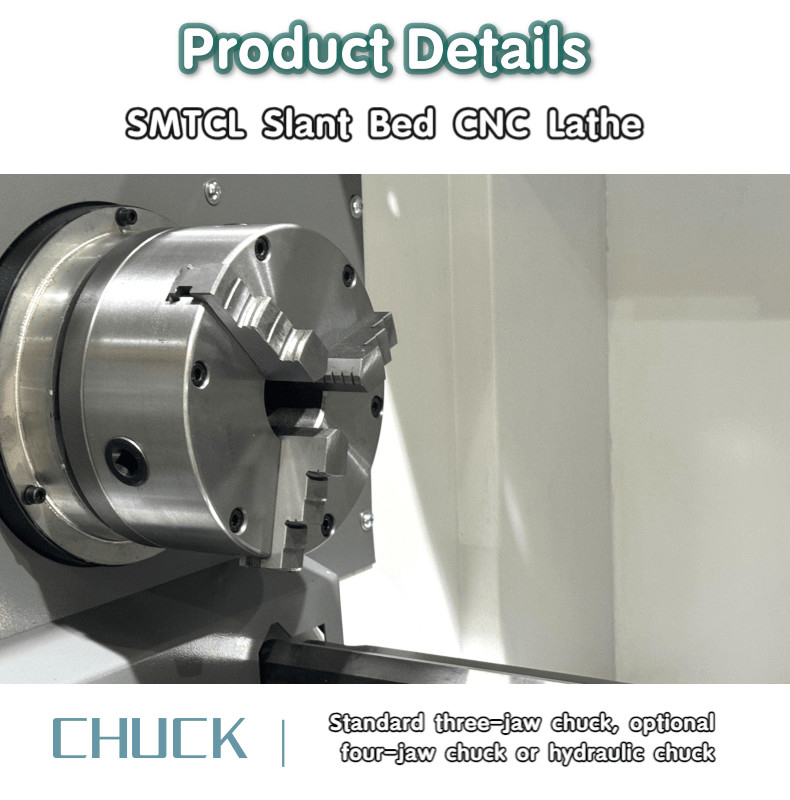

Diámetro/tipo de plato
|
pulgadas
|
8"
|
|
Velocidad de avance rápido del eje X
|
m/min
|
30
|
|
Velocidad de avance rápido del eje Z
|
m/min
|
30
|
|
Recorrido del eje X
|
mm
|
210
|
|
Recorrido del eje Z
|
mm
|
550
|
|
Tamaño de la herramienta
|
|
Portaherramientas servo horizontal de 8 posiciones
|
|
Herramienta de torneado cilíndrica
|
mm
|
25*25
|
|
Recorrido del contrapunto
|
mm
|
350
|
|
Recorrido del manguito del contrapunto
|
mm
|
100
|
|
Cono del husillo del contrapunto
|
morse
|
Contrapunto hidráulico 5#, bloqueo manual
|
|
Diámetro de la barra de la herramienta de mandrinado
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
|
Si el cabezal de corte puede seleccionar la mano del cortador fácilmente
|
-
|
sí
|
|
Piezas de trabajo de disco
|
kg
|
200
|
|
Piezas de trabajo de eje
|
kg
|
500
|
|
Peso de la máquina
|
kg
|
4200
|
|
Dimensión total (L*W*H)
|
mm
|
2940*1810*1975
|
Aplicación industrial:
Muestras de piezas de trabajo
1. Jaula de bolas exterior, jaula de bolas interior, eje del rotor, carcasa del diferencial,
2. Eje dentado, árbol de levas, eje del rotor del turbocompresor, semieje,
3. Rodillo de placa, biela de pistón, eje transversal, eje de dirección.
NUESTRO servicio:
1. Ensamblar y depurar antes de la entrega
2. Responder en 24 horas y proceder a solucionar el problema.
3. 1 año de servicio de reparación gratuito (solo daños no humanos).
4. Solución general de almacenamiento proporcionada
Por qué elegirnos:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica según la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
◆ 30 años + de historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica según la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMGes nuestra fábrica cooperadora. Tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Exposición:
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo para las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individual
Post-ventas: Servicio en línea las 24 horas del día, los 7 días de la semana, Guía remota de instalación, conexión con el sistema de software del cliente
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individual
Post-ventas: Servicio en línea las 24 horas del día, los 7 días de la semana, Guía remota de instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, diseño, fabricación, montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
