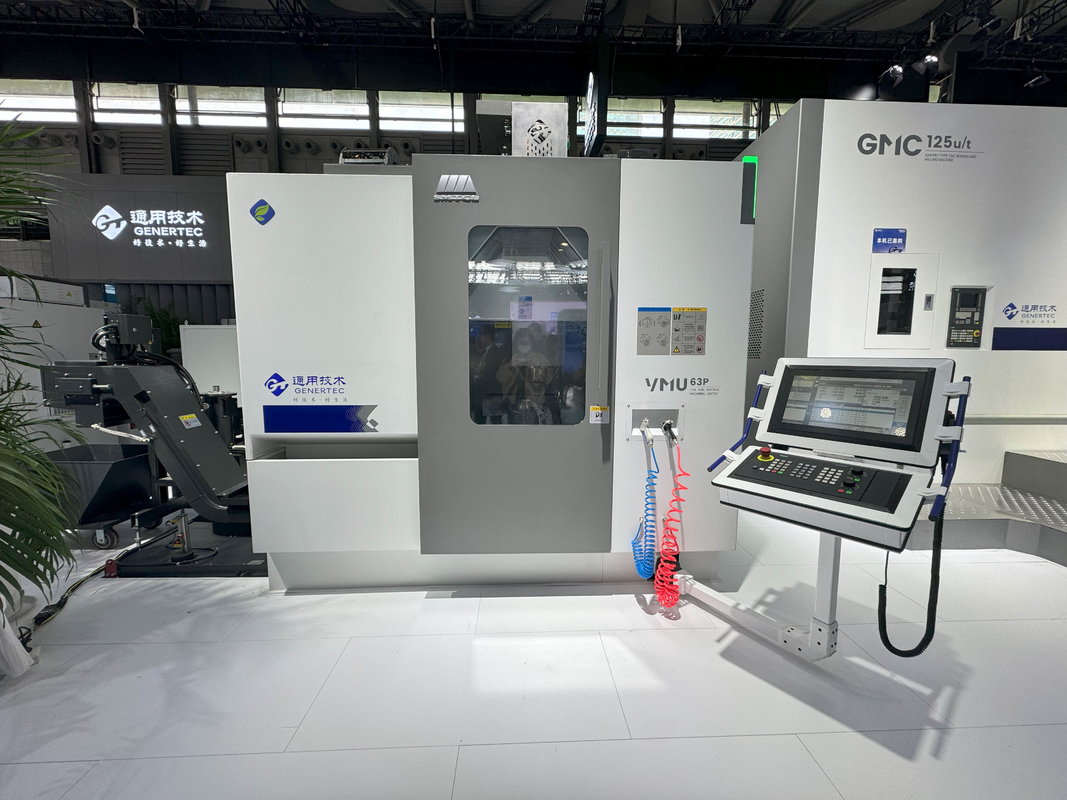

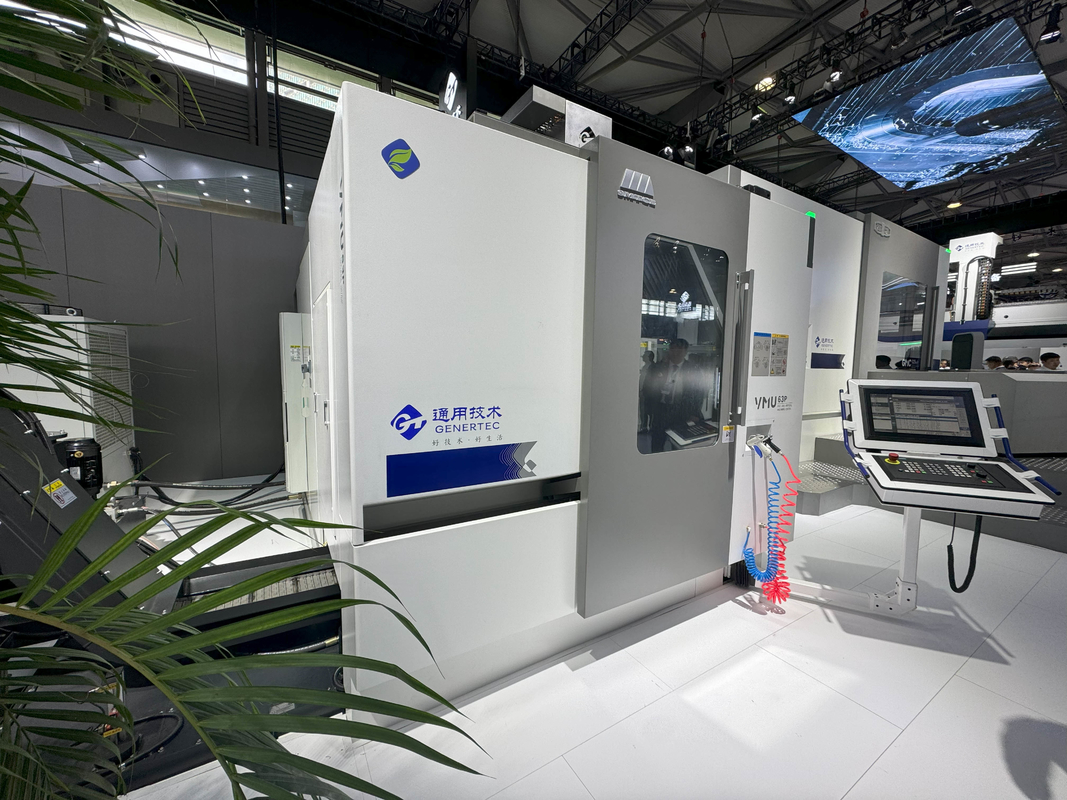

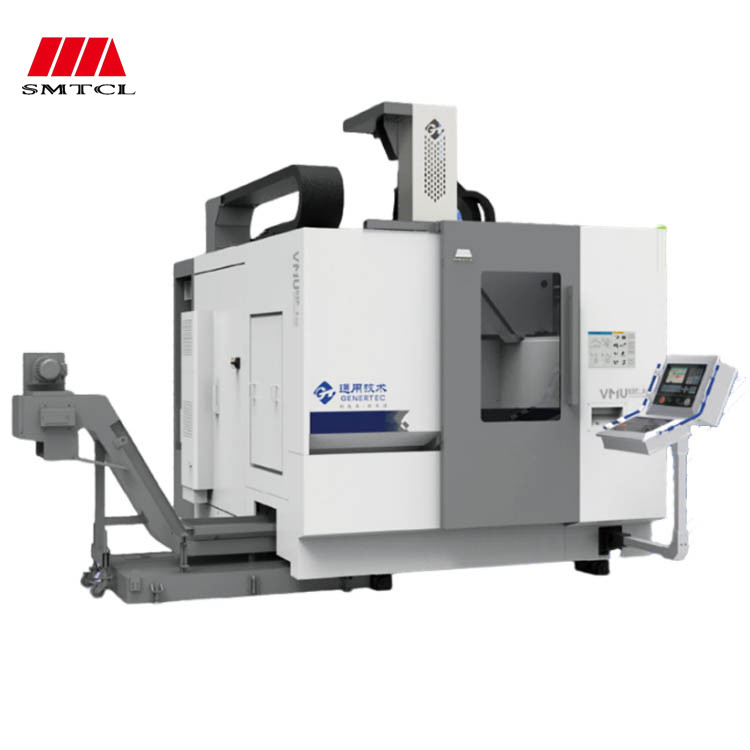

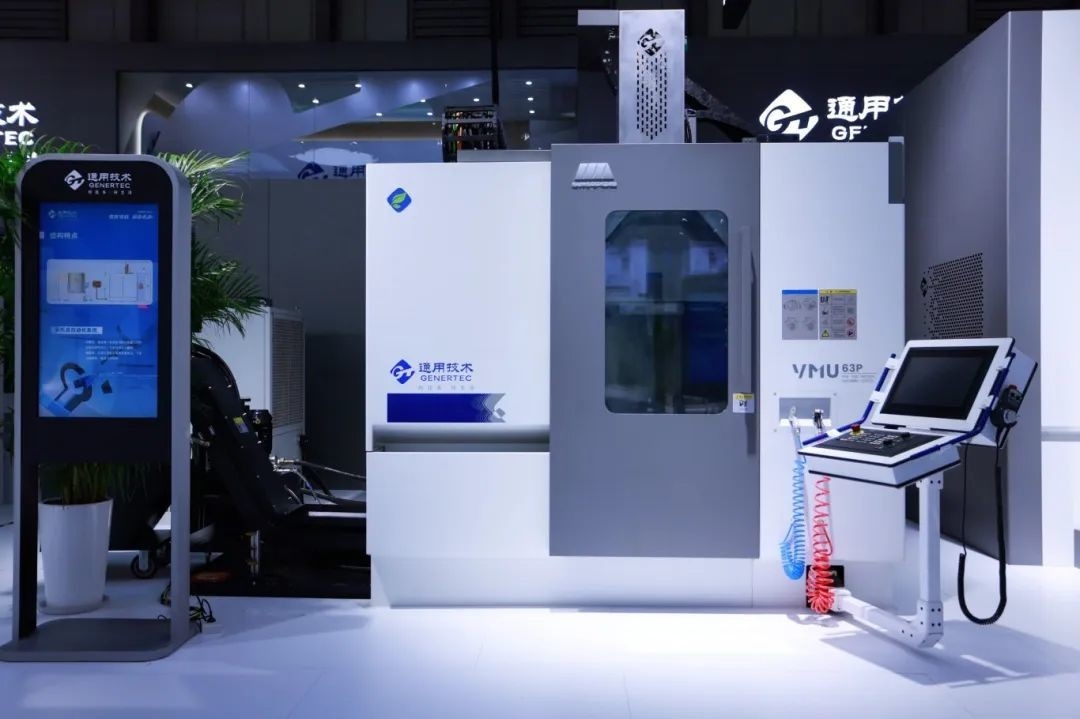

SMTCL Centro de mecanizado vertical de 5 ejes VMU63P Centro de mecanizado vertical de alto rendimiento de cinco ejes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | VMU63P |
|---|---|---|---|
| Nombre: | Centro de mecanizado vertical de 5 ejes | Sistema de control: | SIEMENS GSK FANUC (opcional) |
| Viaje máximo de la patineta en el eje X: | 650 mm | Velocidad máxima del haz - Eje Y: | 650 mm |
| Misión máxima del husillo en el eje Z: | 500 mm | Viaje de Uno-AXIS: | ±130° |
| Viaje de C-AXIS: | n×360° | ||
| Resaltar |
Centro de mecanizado de cinco ejes de enlace de ejes,Centro de mecanizado de eje de alto rendimiento,Centro de mecanizado vertical VMU63P |
||
Descripción del producto

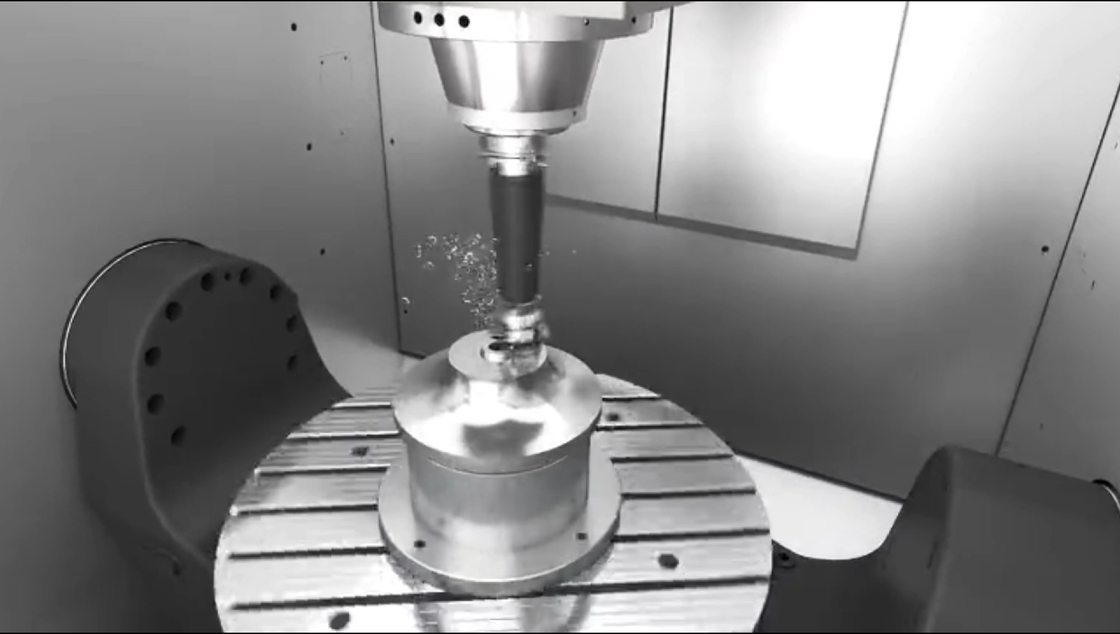

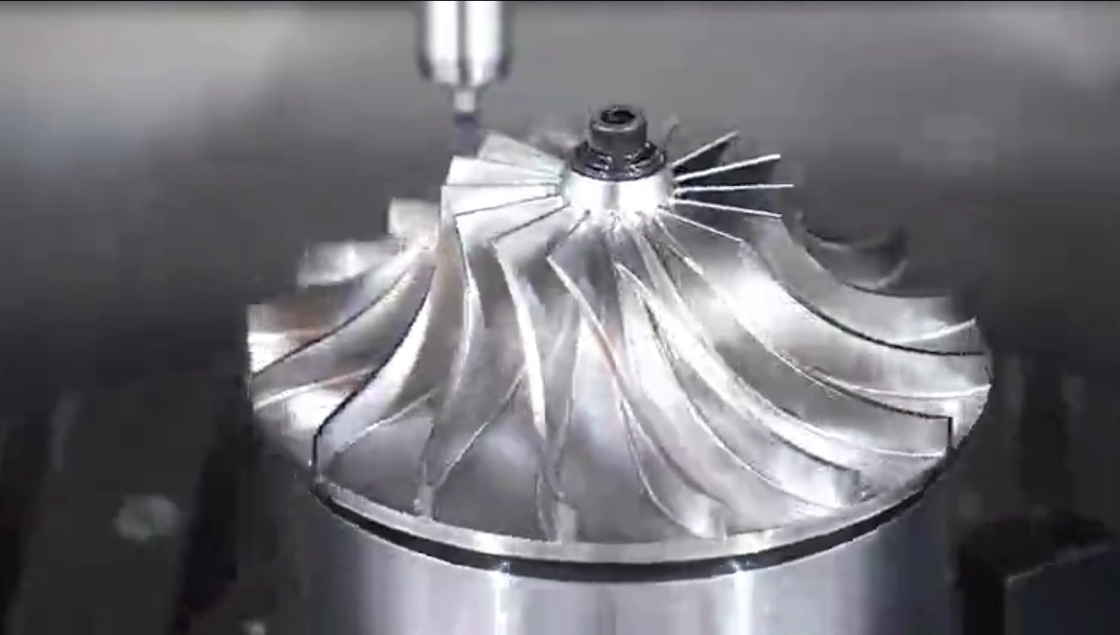

El producto es adecuado para el procesamiento de piezas de formas complejas en la industria energética, de moldes, del automóvil y otras industrias. Es un centro de mecanizado vertical de cinco ejes de alto rendimiento desarrollado independientemente por General Technology Group. Eje lineal del producto con velocidad de movimiento rápido de hasta 60 m/min, aceleración de hasta 1 g, eje giratorio impulsado por un motor de torsión, velocidad superior a 50 r/min, el rendimiento dinámico de la máquina es excelente. La columna de la cama está hecha de material de piedra mineral artificial, que tiene una excelente supresión de vibraciones y resistencia a la deformación térmica. Las características de alta velocidad, alta precisión y alta rigidez, configuración rica y potente función de varillaje de cinco ejes pueden satisfacer diversas necesidades de los clientes.
Característica 1: Cuatro empoderamientos de alto nivel, experiencia definitiva
Característica 2: integración de cadena completa, cobertura multidominio
|
Artículo
|
Unidad
|
VMU63P
|
|
|
Capacidad
|

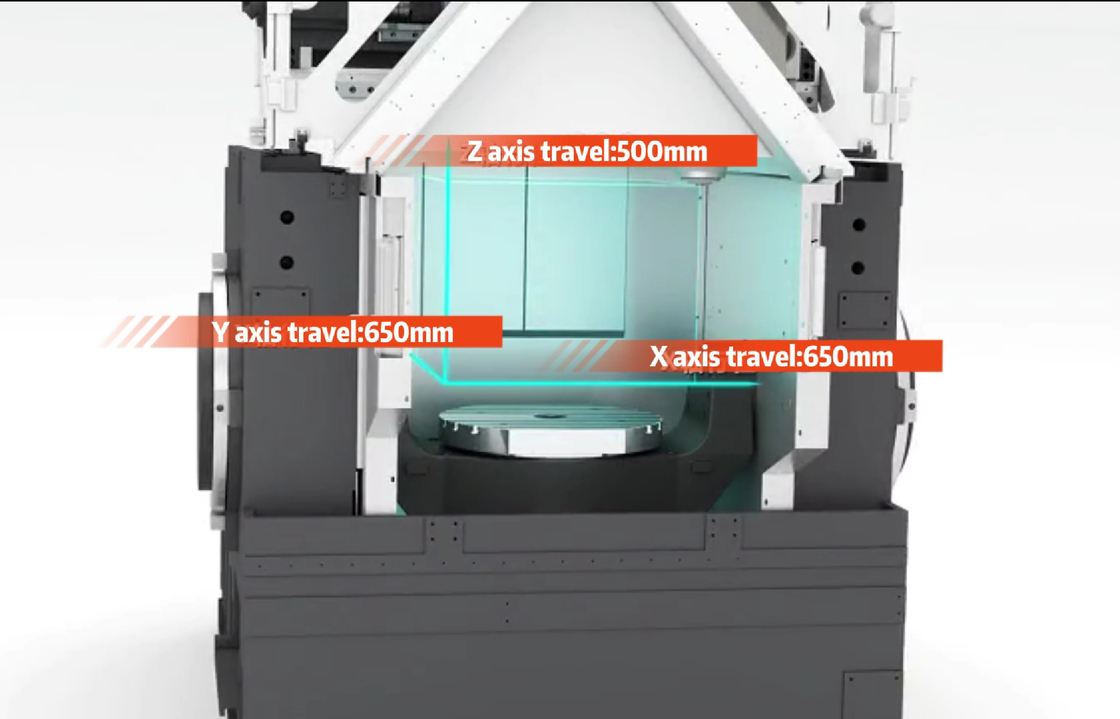

Recorrido máximo del monopatín -eje X
|
milímetros
|
650
|
|
Recorrido máximo del haz -Eje Y
|
milímetros
|
650
|
|
|
Recorrido máximo del husillo -eje Z
|
milímetros
|
500
|
|
|
Distancia desde la cara del extremo del husillo a la mesa
|
milímetros
|
150-650
|
|
|
|
Recorrido del eje A
|
°
|
±130
|
|
recorrido del eje C
|
°
|
n×360
|
|
|
Mesa de trabajo
|
Tamaño de la mesa
|
milímetros
|
Φ650×560
|
|
Carga máxima sobre la mesa.
|
kilos
|
1000
|
|
|
Tamaño de ranura en T
|
mm×piezas
|
18×7
|
|
|
Huso
|
Cono del husillo
|
|
HSK-A63
|
|
Velocidad máxima
|
rpm
|
18000
|
|
|
Par de salida (100%/40%)
|
Nuevo Méjico
|
83/107
|
|
|
Potencia de salida (100%/40%)
|
kilovatios
|
25/32
|
|
|
Alimentar
|
Velocidad de movimiento rápido del eje X
|
m/min
|
60
|
|
Velocidad de movimiento rápido del eje Y
|
m/min
|
60
|
|
|
Velocidad de movimiento rápido del eje Z
|
m/min
|
60
|
|
|
Velocidad de movimiento rápido del eje A
|
rpm
|
50
|
|
|
Velocidad de movimiento rápido del eje C
|
rpm
|
65
|
|
|
ATC
|
Capacidad de almacenamiento de herramientas
|
ordenador personal
|
36
|
|
Longitud máxima de la herramienta
|
milímetros
|
300
|
|
|
Peso máximo de la herramienta
|
kilos
|
8
|
|
|
Máx. diámetro del disco de la herramienta. (lleno)
|
milímetros
|
Φ80
|
|
|
Máx. diámetro del disco de la herramienta. (adyacente)
|
milímetros
|
Φ125
|
|
|
Precisión de posicionamiento
|
X/Y/Z
|
milímetros
|
0.005
|
|
C.A
|
Segundo
|
8
|
|
|
Posicionamiento de repetibilidad
|
X/Y/Z
|
milímetros
|
0.003
|
|
C.A
|
Segundo
|
5
|
|
|
Otros
|
Peso neto de la máquina
|
kilos
|
16500
|
- Sentido de máxima calidad, las solicitudes de los clientes son lo primero.
- 30 años + historia de I+D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño.
- Sistema de suministro estable y maduro
- Jóvenes ingenieros y ventas activos para servicios instantáneos (24 horas en línea)
- Actualización del mecanismo según ergonomía y fácil mantenimiento.
- Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Disponemos de más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra cooperativa tiene más de 80 años de historia en la fabricación de máquinas herramienta. Aquí nacieron los primeros tornos, taladradoras y mandrinadoras. Ha sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nuevas energías, maquinaria de construcción, barcos, válvulas de bombas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Asumimos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Somos una empresa fabricante.
Nos especializamos en todo tipo de máquinas, como torno CNC, fresadora CNC, centro de mecanizado vertical, torno convencional, taladradora, taladradora radial, etc.
Sí, proporcionamos soluciones CNC inteligentes a nuestros clientes para aumentar la eficiencia.
Suministraremos un reemplazo de las piezas que resulten defectuosas por un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
Pr-ventas: Soluciones, planificación y diseño personalizados; Servicio personalizado
Postventa: servicio en línea los 7 días, las 24 horas, guía remota de instalación, acoplamiento con el sistema de software del cliente
Los productos provenientes del desarrollo, diseño, fabricación, montaje de todo el proceso productivo son
realizado entre plantas con una cadena productiva completa que es su garantía más fiable.
Podemos suministrar este tipo de servicio. Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el cronograma del comprador. Todos estos se pueden cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para gestionar la visa y la preparación de la instalación antes de viajar al extranjero.
T/T 30% de pago inicial al realizar el pedido, 70% de pago restante antes del envío. carta de crédito irrevocable a la vista
