Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical

Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical

Las piezas de trabajo de las máquinas de tornos de CNC

V8H Torno CNC vertical SMTCL de metal

Tornos CNC verticales

Lugar de origen:

China.

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

V8H

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Model Number:
V8H
Nombre:
Máquina de torno CNC vertical
Sistema de control:
SIEMENS GSK FANUC (opcional)
Diámetro de corte máximo:
F850
Diámetro máximo del columpio:
Φ1000
Max.altura de corte:
850
X axis travel:
480
Viaje en el eje Z:
850
Turret:
Horizontal 8 positions servo turret
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C,T/T,Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 0

Torno CNC Vertical de Alta Eficiencia Serie V 8H
La V8H está diseñada para un mecanizado de alta eficiencia y precisión. Su diseño de bancada rígida asegura un procesamiento estable sin vibraciones. Equipada con un sistema CNC inteligente, es fácil de operar y ofrece un posicionamiento preciso, logrando una precisión de mecanizado de ±0.001 mm. El husillo de alta velocidad, combinado con un motor de alto par, permite un corte eficiente, lo que aumenta en gran medida la eficiencia de la producción y satisface diversos requisitos de procesamiento.
CARACTERÍSTICAS DE UN VISTAZO
1, Alta rigidez
* Estructura de bancada de alta rigidez
* Columna de alta rigidez y gran envergadura
* Estructura de guías de alta rigidez
2, Alta estabilidad
* Diseño simétrico
* Bancada con gran ángulo de descarga de virutas
3, Alta precisión y alta eficiencia
* Portaherramientas de alta eficiencia
* Husillo y sistema de avance de alto rendimiento
4, Alto rendimiento de costos
* Hay varias opciones de configuración disponibles
* Función eficiente e inteligente
* Configuración razonable de los componentes funcionales
5, Fácil de operar
* Optimizar la altura y la distancia de alimentación
* Panel de control de altura moderada
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 1

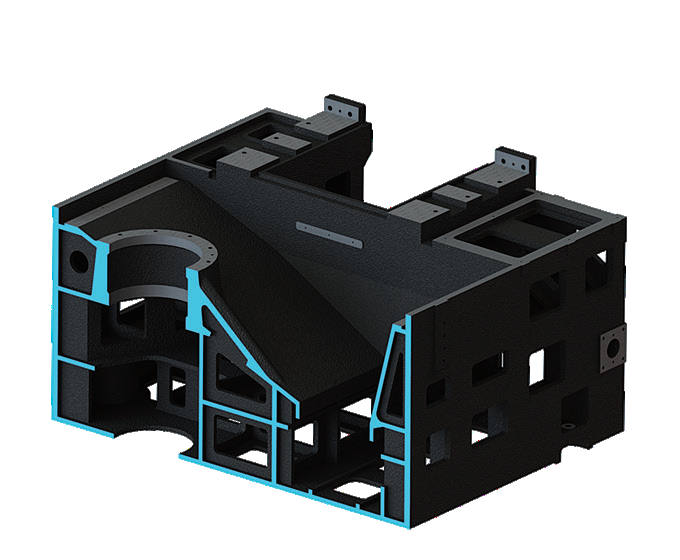

Estructura del cuerpo de alta rigidez

Cuerpo entero fundido hecho de resina
sand para alcanzar baja gravedad, anti-
vibración. Superficies de contacto principales
todas resueltas por vía de rasguño, pueden mantener
la precisión y estabilidad durante
corte de servicio pesado

Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 2

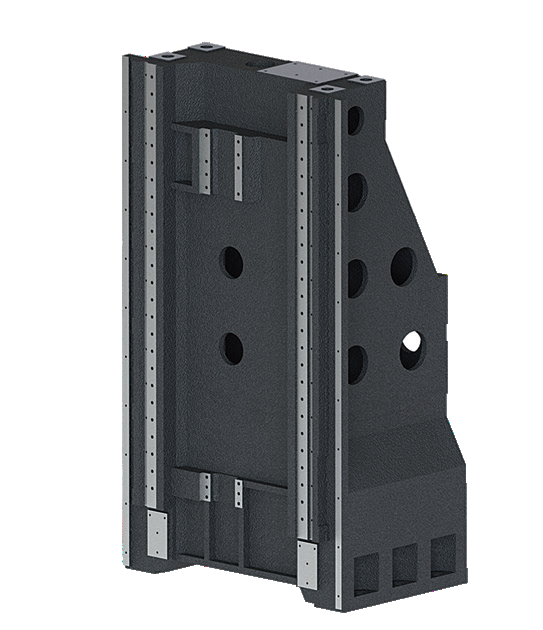

Columna de gran espacio con alta rigidez
Sólido, antivibración, anti-
transforma, más adecuado para
torreta vertical e integrada
torreta.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 3

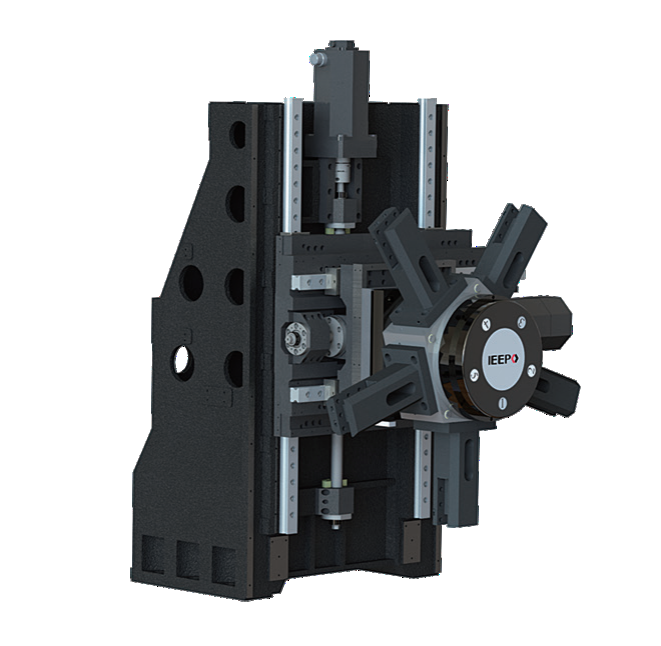

Estructura de guías de alta rigidez
Guía de rodillos lineales de dos ejes, gran rigidez, con excelente capacidad de corte, más adecuada para la configuración de corte de servicio pesado con portaherramientas vertical.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 4

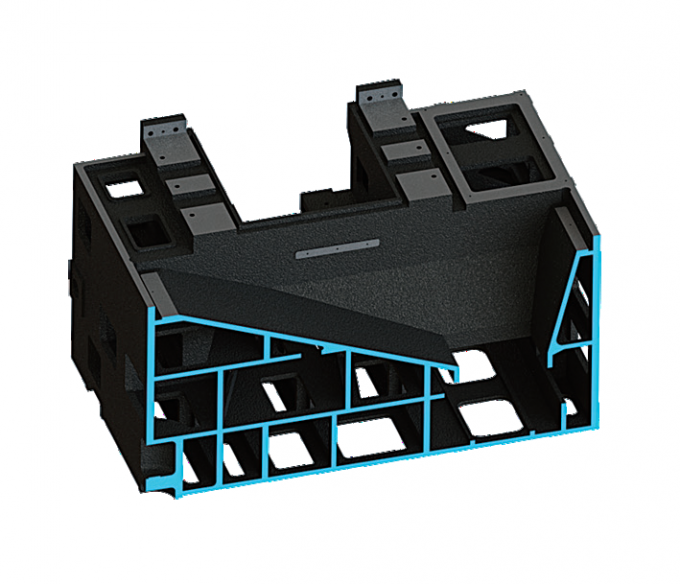

Cuerpo con descarga de virutas de gran ángulo
La base adopta un gran ángulo de descarga de virutas para eliminar el área propensa a la acumulación de virutas, previene eficazmente la acumulación de virutas de hierro, descarga suave de virutas y mejora la estabilidad del procesamiento.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 5

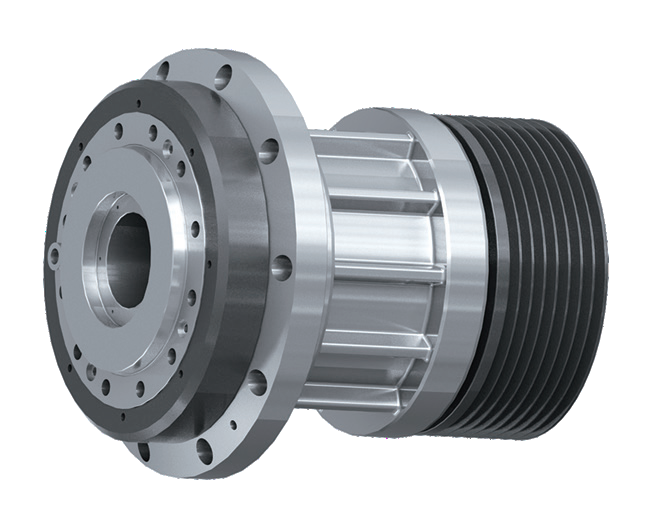

Husillo y sistema de alimentación de alto rendimiento
El husillo adopta rodamientos importados de alta precisión, alta precisión de descentramiento radial del eje del extremo cónico, especialmente adecuado para el procesamiento de alta dureza, piezas de corte grandes, lo que reduce en gran medida la vibración y el error térmico generado durante el procesamiento, baja tasa de fallas, alta eficiencia.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 6

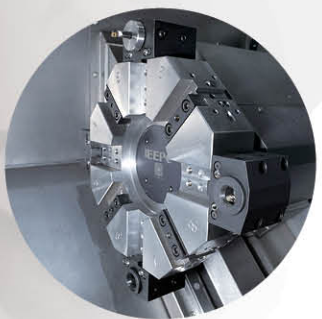

Portaherramientas de alta eficiencia
Estructura simple, gran rigidez, transposición rápida, tiempo de transposición de herramienta adyacente 0,25 s, tiempo de transposición de extremo más lejano 0,79 s, precisión repetida de cambio de herramienta ±1,6", para lograr alta precisión, alta eficiencia, procesamiento de alta fiabilidad.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 7

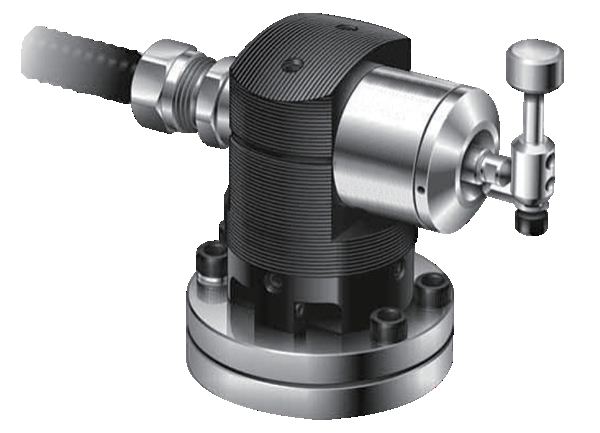

Almacén de herramientas ATC
En el proceso de mecanizado, el almacén de herramientas ATC tiene la función de selección de herramientas, que puede proporcionar 10/12 posiciones de herramientas, resolver el problema de la escasez de herramientas y la interferencia de herramientas, y acortar el tiempo de cambio de herramientas.
Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 8

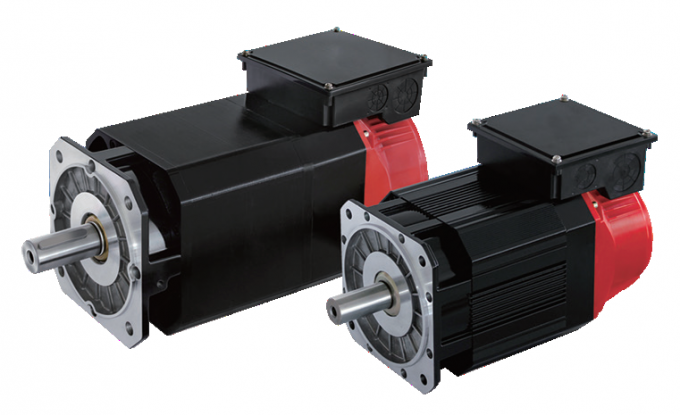

Servomotor de doble velocidad
Use el código M para obtener una salida de baja velocidad y alto par
o alta velocidad y bajo par, satisfaciendo la alta demanda del cliente
velocidad y gran solicitud de par.

Torno vertical CNC de metal grande V8H Altura máx. de corte 850 mm Fresadora CNC Fanuc Torno vertical 9

ESPECIFICACIONES DEL PRODUCTO
Artículo
Unidad
V 8H
Grado de precisión

IT6
Parámetros técnicos
Diámetro máximo de corte
mm
Φ850
Diámetro máximo de giro
mm
Φ1000
Altura máxima de corte
mm
850
Husillo
Nariz y cono del husillo

A2-11(A2-15)
Tamaño estándar del mandril
Pulgada
21(☆ 24,☆ 32)
Velocidad máxima del husillo
r/min
1500
Par nominal del husillo
N.m
1400
Potencia de salida del motor principal continua/30min
KW
22/30
Ejes X/Z
Avance rápido del eje X
m/min
18
Avance rápido del eje Z
m/min
18
Recorrido del eje X
mm
480
Recorrido del eje Z
mm
850
Torreta
Tipo

Torreta servo horizontal de 8 posiciones
Altura central
mm
160
Posicionamiento repetido rotatorio de la torreta
''
±1.6
Posicionamiento
Eje X
mm
0.008
Eje Z
mm
0.01
Posicionamiento repetido
Eje X
mm
0.006
Eje Z
mm
0.006
Peso de la máquina
kg
10500
Dimensiones de la máquina (sin transportador)
mm
2632×2110×3652
Configuración estándar
Configuración selectiva
Sistema Fanuc de 10,4"
Portaherramientas motorizado
Equipo de lubricación
Columna elevada
Mandril hidráulico (con garras blandas) y cilindro rotativo
Portaherramientas vertical
Equipo hidráulico
Detección de herramientas
Guía de rodillos
Husillo de torneado y fresado
Placa de seguridad
Cilindro de prueba
Extractor de virutas de cadena
Colector de niebla de aceite
Luz tricolor
Puerta neumática
Viruta de descarga lateral
Escala de rejilla
Foco
Separación aceite-agua
Interruptor de pie
Tanque de agua a alta presión
Bloqueo de puerta
Almacén de herramientas ATC
Pistola de agua
Removedor de virutas con raspador magnético

Contrapunto
