Torno CNC pesado con controlador Fanuc HTC40Sm/1500 SMTCL Centro de torneado con eje Y y eje C
Nombre de la Marca:
SMTCL
Número de modelo:
El valor de las emisiones de CO2 es el mismo.
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | El valor de las emisiones de CO2 es el mismo. |
|---|---|---|---|
| CNC o no: | CNC | palabra clave: | Centro de giro horizontal |
| Diámetro de Max. Cutting.: | 400 mm | Longitud de Max.Cutting: | 1450 mm |
| Max. nadando por encima de la cama: | 600 mm | X viaje en eje: | 220 mm |
| Viaje del eje z: | 1578 mm | Velocidad del husillo: | 3500 r/min. |
| Resaltar |
Máquina de torneado CNC con controlador Fanuc,Las máquinas de torneado de CNC de la serie HTC40Sm/1500,Máquina de torneado CNC de eje C |
||
Descripción del producto
Descripción del producto:

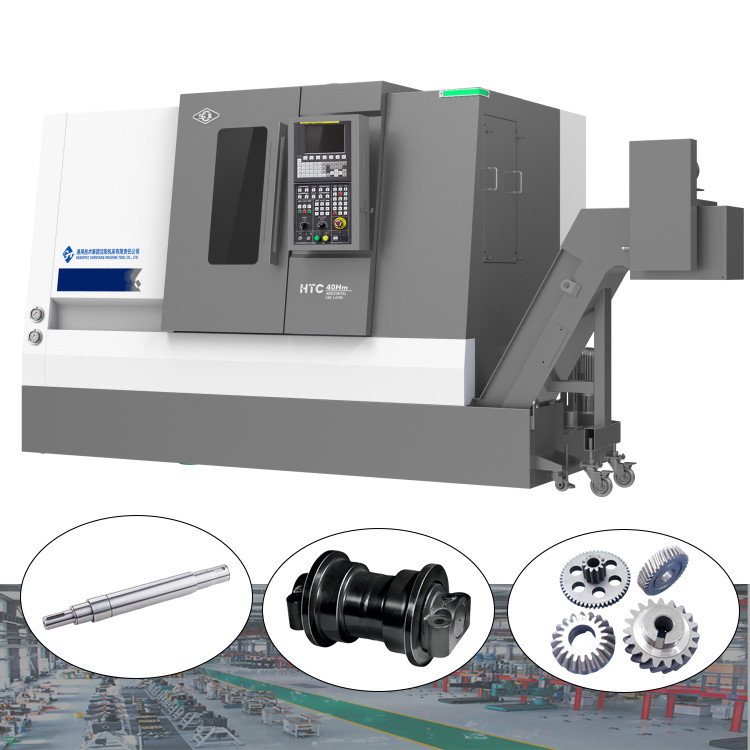

SMTCL Máquina de torneado CNC pesada controlador Fanuc HTC40Sm/1500 Centro de torneado con eje Y y eje C
Los centros de giro horizontal de la serie HTC-m se ensamblan, verifican y mejoran con tecnología de fabricación avanzada.Tienen un buen rendimiento de corte y pueden satisfacer las necesidades de procesamiento de varias piezas rotativas.La máquina-herramienta está equipada con un eje C, un soporte de herramientas motorizado, etc., que puede realizar varios métodos de procesamiento tales como torneado, fresado y perforación.
Serie SMson productos de corte pesado que tienen un gran par y necesidades de automóviles, motores de bombas de agua, etc. de alta rigidez, satisfaciendo las necesidades del automóvil,
Características del producto:
1, Alta eficiencia
◆ Portador de herramientas eléctricas servo de alta eficiencia
◆ Servo de cola dividido
◆ Alta velocidad de movimiento de dos ejes
◆ Configuración opcional del eje Y para lograr múltiples
Procesamiento integrado por secuencia
2, Alta precisión
◆ tornillo pre-estirado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de las normas de proceso
◆ Estrictos estándares de inspección
◆ Tecnología de compensación de errores
◆ Cuantificación de las normas de proceso
◆ Estrictos estándares de inspección

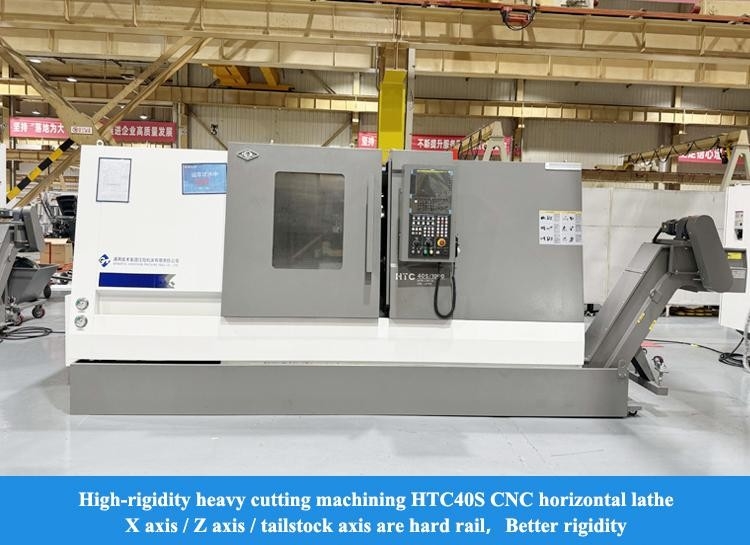

3, Alta rigidez
◆ Cama de máquina y otras piezas de fundición de alta calidad
◆ Unidad de husillo de gran longitud
◆ Una silla de montar en forma de arco
◆ Pequeña estructura de husillo
◆ Unidad de husillo de gran longitud
◆ Una silla de montar en forma de arco
◆ Pequeña estructura de husillo
Detalles del producto:
Velocidad de movimiento rápida: 30 m/min.
El servomotor está directamente conectado al tornillo de bola a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin lagunas.Los rieles de guía del eje X y Z adoptan rieles de guía de rodadura lineales importados para garantizar una alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.

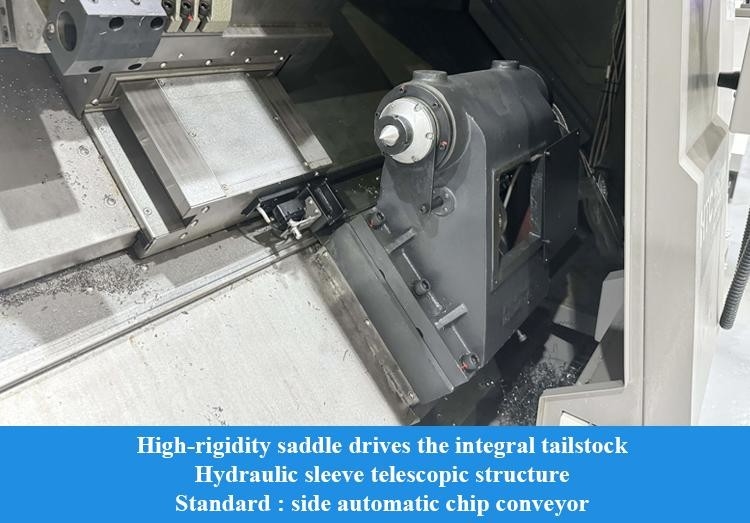

Servo de cola dividida
La parte trasera se puede mover de forma opcional con accionamiento por servo,que puede controlar con precisión y ajustar flexiblemente la velocidad de movimiento de la cola y la fuerza de sujeción de trabajo según los requisitos de procesamiento, que permite que el material de cola se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apretamiento.mejorar la producción
El sistema de mantenimiento de los motores de alta velocidad es más eficiente y más eficiente, ya que adopta una parte superior y inferior dividida de la cola, que facilita el ajuste de la precisión y mejora la eficiencia del mantenimiento.
Construcción doble fija pretensa
El eje X desarrolla una doble estructura de soporte fija y utiliza un tornillo preestirado para compensar eficazmente la deformación preestirada y el aumento de la temperatura.Trabaja con una estructura de sellado especial para reducir el aumento de la temperatura del tornillo, logrando así una alta precisión y alta precisión de la estabilidad de alimentación de la máquina herramienta
Configuración del eje Y
La configuración opcional del eje Y, combinada con la torreta impulsada por BMT, la estructura del eje C de alta precisión y una variedad de portaherramientas motorizadas, pueden realizar un procesamiento de superficie complejo con una sola instalación.

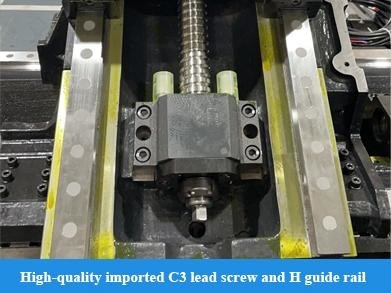

Tornos de bolas de alta precisión
Utiliza un tornillo importado de alta calidad de grado C3 y un carril de guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Sillín antidoblaje
El tramo del carril de guía está razonablemente ampliado, la estructura del sistema de movimiento está optimizada,El cuerpo principal de la silla está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes..

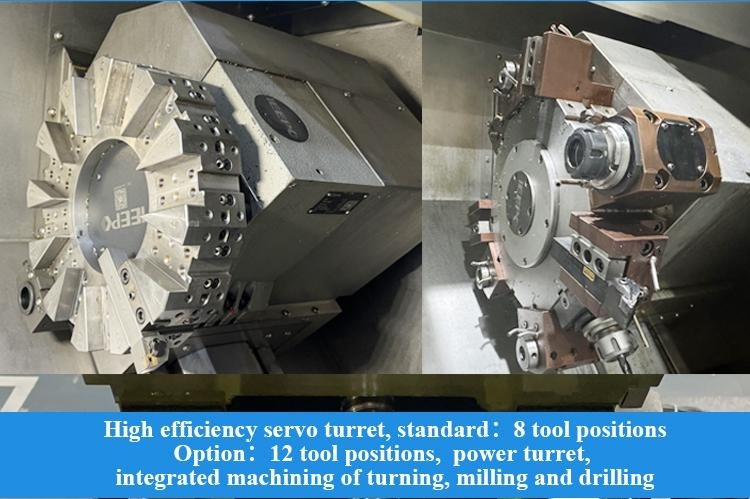

Torreta con servoacción eficiente
Interfaz estándar BMT, conexión de alta rigidez; la herramienta es accionada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas;el motor de accionamiento está montado en el lado y tiene una estructura compacta;Está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y perforación de alta eficiencia.
Contenedor interno de herramientas de refrigeración
Portador de herramienta de enfriamiento interno opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de las virutas durante el mecanizado del agujero interno y garantizar la calidad del procesamiento
Capacidad de fresado de herramientas accionadas
Material de la pieza: HT200
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Capacidad de perforación con herramienta accionada
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
|
Proyecto
|
Unidad
|
Se trata de un dispositivo de control de velocidad.
|
|
Max, cortando el dia.
|
En el caso de los
|
Φ400
|
|
Duración máxima de corte
|
En el caso de los
|
1450
|
|
Max. nadando por encima de la cama
|
En el caso de los
|
Φ600
|
|
Max. nadando dia. en el tobogán
|
En el caso de los
|
Φ400
|
|
El eje
|
|
|
|

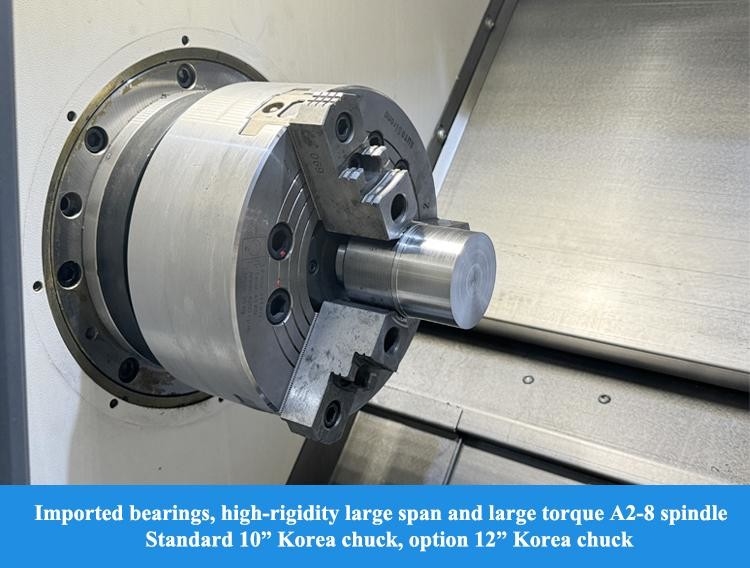

Modelo de nariz de husillo
|
|
A2 a 8
|
|
Diámetro interno del rodamiento delantero.
|
En el caso de los
|
120
|
|
Conicidad del husillo y tamaño del orificio
|
|
1:20;Φ70
|
|
Diagrama del orificio del husillo
|
|
F80
|
|
Max. Es el día.
|
En el caso de los
|
Frm 65
|
|
El dia de chuck estándar.
|
pulgadas
|
10
|
|
Rango de velocidad del husillo
|
r/min
|
3500
|
|
Torque nominal del husillo
|
N · m
|
229 ((592 r/min)
|
|
Variación de la velocidad
|
N · m
|
Se aplicará el procedimiento siguiente:
|
|
Potencia de salida del motor principal continua / 15 min.
|
En kW
|
15 de diciembre.5
|
|
Eje X/Z
|
|
|
|
Movimiento rápido del eje X/Z
|
el número de unidades
|
20
|
|
Viaje en el eje X
|
En el caso de los
|
220
|
|
Viaje en el eje Z
|
En el caso de los
|
1578 |
|
Las aves de corral
|
|
|
|
Viajes de ganado de cola
|
En el caso de los
|
1618 |
|
Método de conducción de la cola
|
|
Tracción en el sillín
|
| Viaje en manga de cola | En el caso de los | 100 |
| El dia de la manga de la cola. | En el caso de los | F100 |
| Conicidad de la cola conicidad del orificio | El Morse | MT-4 |
|
Torreta
|
|
|
|
Tipo de torreta
|
|
Torreta de potencia horizontal de 12 estaciones
|
|
Altura del centro
|
En el caso de los
|
100
|
|
Precisión de posicionamiento repetido de la indicación de la torreta
|
- ¿ Qué pasa?
|
± 16
|
|
Tamaño de la herramienta
|
En el caso de los
|
25
|
|
Si pudiera elegir una herramienta cerca
|
|
- ¿ Qué?
|
|
Interfaz del soporte de herramienta eléctrica
|
|
BMT55
|
|
Capacidad máxima de perforación
|
En el caso de los
|
16 por 0.2
|
|
Capacidad máxima de fresado
|
En el caso de los
|
14 × 10 × 40
|
|
Capacidad máxima de extracción
|
En el caso de los
|
M12 por 1.5
|
|
Las demás
|
|
|
|
Distancia entre el centro del husillo y el suelo
|
En el caso de los
|
1022
|
|
Peso neto de la máquina herramienta
|
peso total de la carne
|
00
|
|
Dimensiones generales ((LxWxH)
|
En el caso de los
|
Se trata de una serie de medidas que se aplican a las empresas de la Unión.
|
|
Nota: Los parámetros indicados en el cuadro son únicamente de referencia.
|
||
