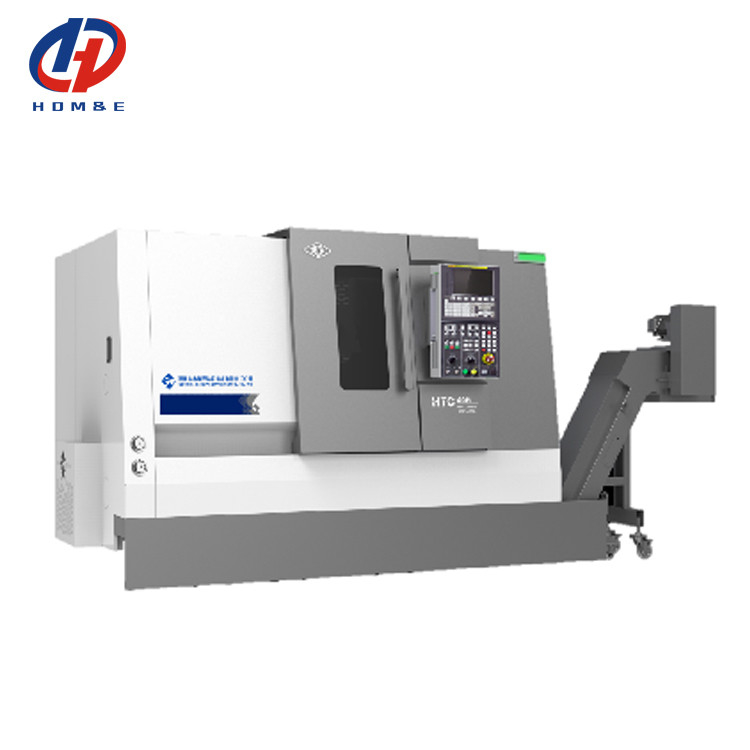

SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal

SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal

Centro de torneado CNC horizontal

Centro de torneado CNC HTC40Hm

Centro de torneado CNC BMT55

Lugar de origen:

China.

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

HTC 40Hm/1000

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Número de modelo:
HTC 40Hm/1000
CNC o no:
Las máquinas de CNC
Palabra clave:
Centro de giro horizontal
Diámetro de Max. Cutting.:
350 mm
Longitud de Max.Cutting:
Las demás:
Max. nadando por encima de la cama:
560 mm
Viaje en el eje X:
Las demás:
Viajes en el eje Z:
Las demás:
Velocidad del eje:
4500 rpm
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 0

Descripción del producto:

HTC40Hm/1000 12 estaciones de potencia horizontal torreta de torsión CNC
Los centros de giro horizontal de la serie HTC-m se ensamblan, verifican y mejoran con tecnología de fabricación avanzada.Tienen un buen rendimiento de corte y pueden satisfacer las necesidades de procesamiento de varias piezas rotativas.La máquina-herramienta está equipada con un eje C, un soporte de herramientas motorizado, etc., que puede realizar varios métodos de procesamiento tales como torneado, fresado y perforación.
Serie Hmes un producto de alta eficiencia que puede lograr un procesamiento de alta eficiencia de múltiples funciones. Tiene una alta precisión de procesamiento y una excelente estabilidad, satisfaciendo las necesidades de procesamiento de los automóviles,motores de bombas de agua y otras industrias.

Características del producto:

1, Alta eficiencia

◆ Portador de herramientas eléctricas servo de alta eficiencia
◆ Servo de cola dividido
◆ Alta velocidad de movimiento de dos ejes
◆ Configuración opcional del eje Y para lograr múltiples
Procesamiento integrado por secuencia

2, Alta precisión
◆ tornillo pre-estirado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de las normas de proceso
◆ Estrictos estándares de inspección
3, Alta rigidez
◆ Cama de máquina y otras piezas de fundición de alta calidad
◆ Unidad de husillo de gran longitud
◆ Una silla de montar en forma de arco que no se dobla
◆ Pequeña estructura de husillo

Detalles del producto:

SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 1
Velocidad de movimiento rápida: 30 m/min.
El servomotor está directamente conectado al tornillo de bola a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin lagunas.Los rieles de guía del eje X y Z adoptan rieles de guía de rodadura lineales importados para garantizar una alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 2

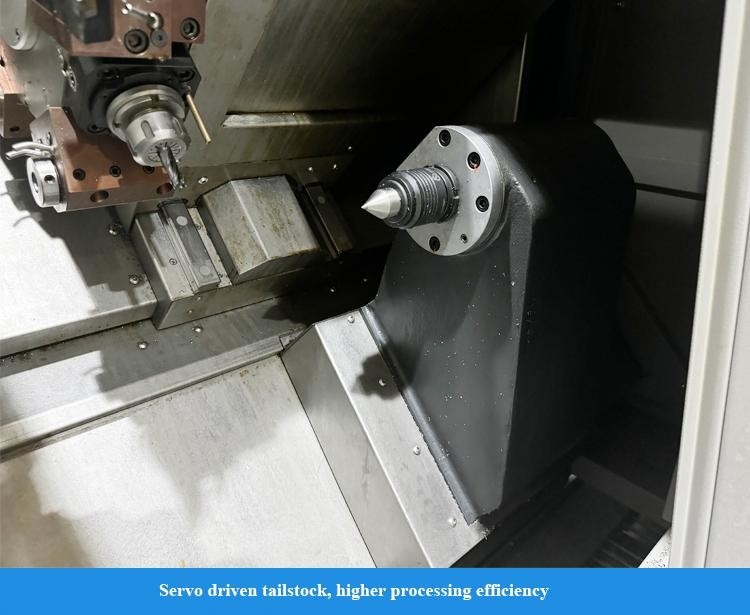

Servo de cola dividida
La parte trasera se puede mover de forma opcional con accionamiento por servo,que puede controlar con precisión y ajustar flexiblemente la velocidad de movimiento de la cola y la fuerza de sujeción de trabajo según los requisitos de procesamiento, que permite que el material de cola se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apretamiento.mejorar la producción
El sistema de mantenimiento de los motores de alta velocidad es más eficiente y más eficiente, ya que adopta una parte superior y inferior dividida de la cola, que facilita el ajuste de la precisión y mejora la eficiencia del mantenimiento.
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 3
Construcción doble fija pretensa
El eje X desarrolla una doble estructura de soporte fija y utiliza un tornillo preestirado para compensar eficazmente la deformación preestirada y el aumento de la temperatura.Trabaja con una estructura de sellado especial para reducir el aumento de la temperatura del tornillo, logrando así una alta precisión y alta precisión de la estabilidad de alimentación de la máquina herramienta
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 4
Configuración del eje Y
La configuración opcional del eje Y, combinada con la torreta impulsada por BMT, la estructura del eje C de alta precisión y una variedad de portaherramientas impulsadas, pueden realizar un procesamiento de superficie complejo con una instalación.
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 5
Tornos de bolas de alta precisión
Utiliza un tornillo importado de alta calidad de grado C3 y un riel de guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 6
Sillín antidoblaje
El tramo del carril de guía está razonablemente ampliado, la estructura del sistema de movimiento está optimizada,El cuerpo principal de la silla está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes..
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 7

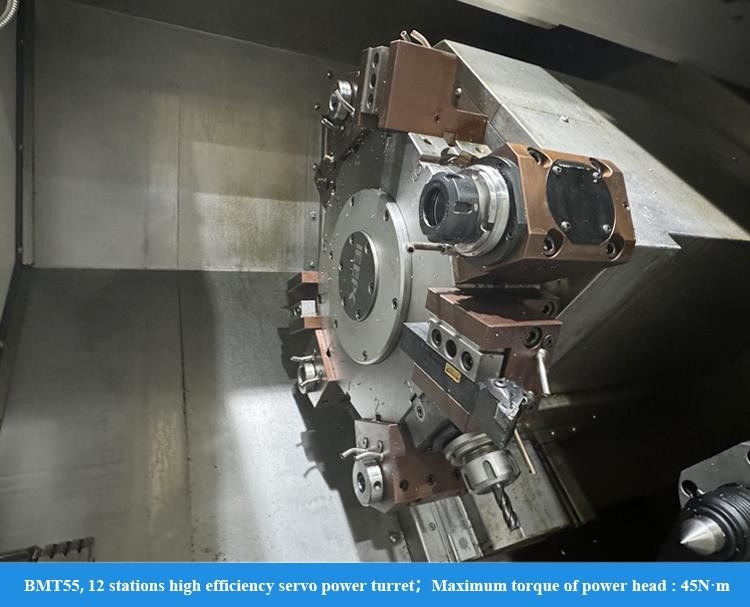

Torreta con servoacción eficiente
Interfaz estándar BMT, conexión de alta rigidez; la herramienta es accionada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas;el motor de accionamiento está montado en el lado y tiene una estructura compacta;Está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y perforación de alta eficiencia.
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 8
Contenedor interno de herramientas de refrigeración
Portador de herramienta de enfriamiento interno opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de las virutas durante el mecanizado del agujero interno y garantizar la calidad del procesamiento
SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 9
Capacidad de fresado de herramientas accionadas
Material de la pieza: HT200
Modelo de herramienta: F20 hombro cuadrado
cortador de fresado
Estado de refrigeración: refrigeración por agua
Capacidad de perforación con herramienta accionada
Material de la pieza: HT200
Modelo de herramienta: F16 taladro de torsión
Estado de refrigeración: refrigeración por agua


SMTCL CNC Torno de molino de la máquina combinada HTC40Hm BMT55 Turreta accionada Centro de torneado CNC horizontal 10

Parámetros del producto:
Proyecto
Unidad
HTC 40H ((Q) m/500
HTC40 H ((Q) m/1000
Max, cortando el dia.
En el caso de los
Φ350
Φ350
Duración máxima de corte
En el caso de los
450
950
Max. nadando por encima de la cama
En el caso de los
Frase de la Comisión:
Frase de la Comisión:
Max. nadando dia. en el tobogán
En el caso de los
Φ350
Φ350
El eje



Modelo de nariz de husillo

A2 a 6
A2 a 6
Diámetro interno del rodamiento delantero.
En el caso de los
100
100
Conicidad del husillo y tamaño del orificio

1:20;Φ70
1:20;Φ70
Diagrama del orificio del husillo

Frm 65
Frm 65
Max. Es el día.
En el caso de los
Frente a la luz
Frente a la luz
El dia de chuck estándar.
pulgadas
8
8
Rango de velocidad del husillo
r/min
4500
4500
Torque nominal del husillo
N · m
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas:
Variación de la velocidad
N · m
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Potencia de salida del motor principal continua / 15 min.
En kW
¿Qué es el amor?
¿Qué es el amor?
Eje X/Z



Movimiento rápido del eje X/Z
el número de unidades
30
30
Viaje en el eje X
En el caso de los
220
220
Viaje en el eje Z
En el caso de los
510
1000
Las aves de corral



Viajes de ganado de cola
En el caso de los
500
500
Método de conducción de la cola

Acción hidráulica
Acción hidráulica
Conicidad de la cola conicidad del orificio
El Morse
MT-5
MT-5
Torreta



Tipo de torreta

Torreta de potencia horizontal de 12 estaciones
Torreta de potencia horizontal de 12 estaciones
Altura del centro
En el caso de los
100
100
Precisión de posicionamiento repetido de la indicación de la torreta
- ¿ Qué pasa?
± 16
± 16
Tamaño de la herramienta
En el caso de los
25
25
Si pudiera elegir una herramienta cerca

- ¿ Qué?
- ¿ Qué?
Interfaz del soporte de herramienta eléctrica

BMT55
BMT55
Capacidad máxima de perforación
En el caso de los
16 por 0.2
16 por 0.2
Capacidad máxima de fresado
En el caso de los
14 × 10 × 40
14 × 10 × 40
Capacidad máxima de extracción
En el caso de los
M12 por 1.5
M12 por 1.5
Las demás



Distancia entre el centro del husillo y el suelo
En el caso de los
1050
1050
Peso neto de la máquina herramienta
En kg
4200
4750
Dimensiones generales ((LxWxH)
En el caso de los
2750 × 1920 × 2000
3620 × 1920 × 2000
Nota: Los parámetros indicados en el cuadro son únicamente de referencia.
Configuración estándar:

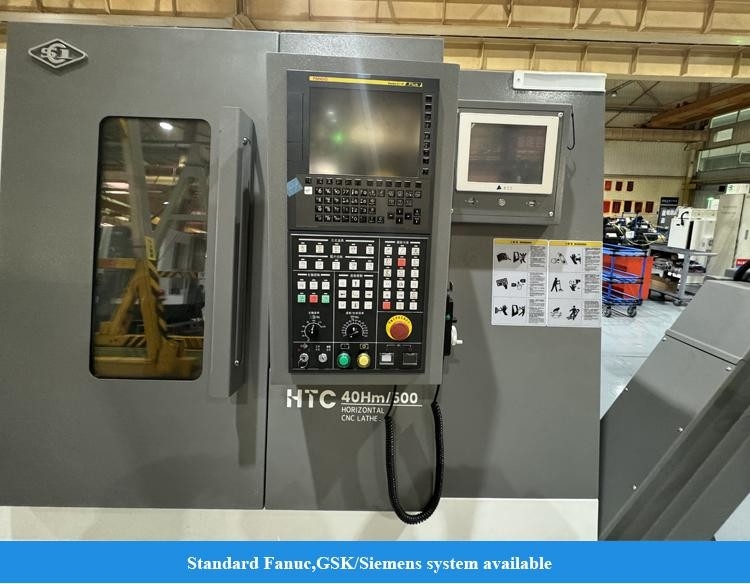

1Sistema FANUC-0i-TF Plus (5) (serie Hm/Sm)
2Sistema GSK988TA (serie Qm)
3Esfíntel tipo manga
4"Cilindro de aceite de chuck hueco"
5"Carrero de herramientas eléctricas de 12 estaciones horizontal"
