Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes

Máquina de fresado CNC de 5 ejes

Máquina de fresado CNC vertical 10000 mm/min

Máquina de fresado universal por CNC

Lugar de origen:

China.

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

VMC 850Q

Contacta con nosotros
Solicitar una cita
Detalles del producto
Type::
VERTICAL
CNC Control System::
FANUC, Siemens
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1000x500mm
Brand Name::
SYMG,SMTCL
X Axis travel:
850mm
Y Axis travel:
500mm
Z Axis travel:
540mm
Condiciones de pago y envío
Cantidad de orden mínima
1 conjunto
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C, T/T, Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

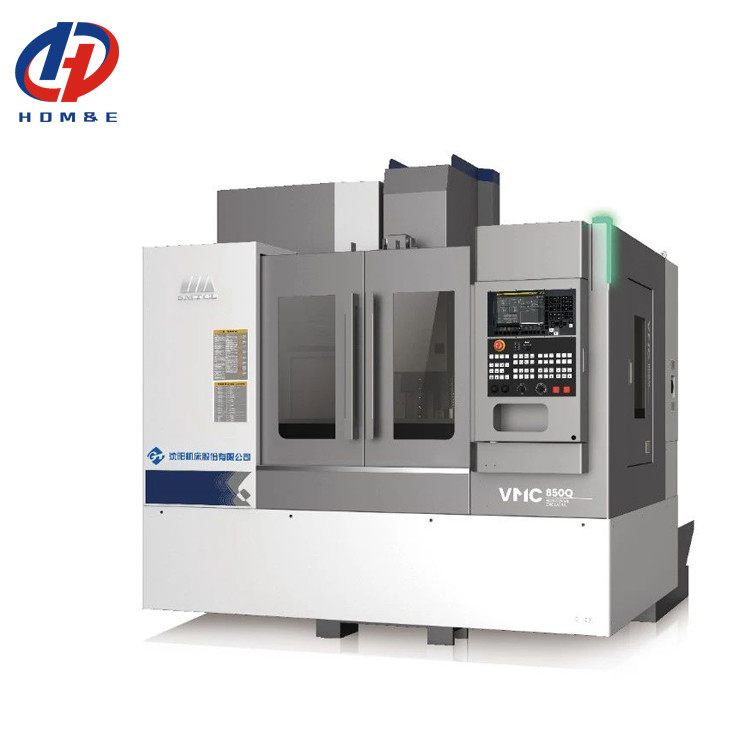

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 0

Centro de mecanizado vertical de 3 ejes CNC SMTCL VMC850Q Centro de mecanizado vertical universal de 4 ejes

Este centro de mecanizado vertical VMC850Q de nueva generación adopta una disposición de bastidor vertical, una estructura de corredera transversal, una columna de arenque de alta rigidez, una caja de husillo trapezoidal invertida, un centro de gravedad bajo, una bancada de alta rigidez, un riel de guía de rodillos de tres ejes, para garantizar una buena precisión de funcionamiento de la máquina, alta resistencia y excelente estabilidad de precisión; La estructura de la máquina es simple y compacta, el área de piso es pequeña, es propicia para el montaje de la línea automática; Puede ser fresado de superficies, taladrado, mandrinado, escariado, procesamiento de superficies 2D y 3D, roscado y otros procesos de mecanizado de alta precisión de integración. Operación simple, alta velocidad y alta eficiencia, inteligente y estable.
CARACTERÍSTICAS DE UN VISTAZO
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 1

1, Diseño de alta rigidez y alta estabilidad

* Bancada de fundición integral de alta resistencia

* Guía de rodillos de clase P de tres ejes

* Columna de arenque de largo alcance





2, Buena precisión y retención de la precisión

* Husillo de avance C3 pre-estirado

* Tecnología de simetría térmica

* Tecnología de compensación de errores





3, Seguridad, protección ambiental, productividad eficiente

* Desplazamiento rápido de tres ejes 48 m/min

* Husillo directo 12000 RPM

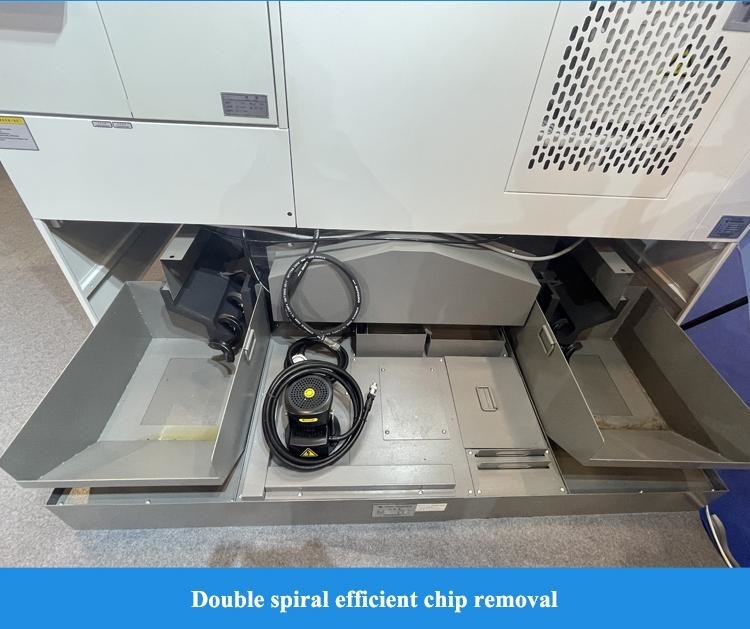

* Extractor de virutas de doble espiral en la bancada


Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 2

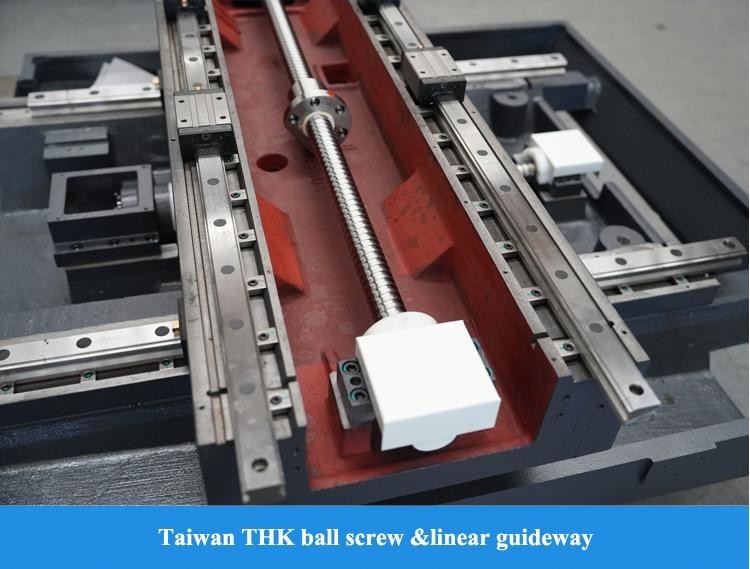

A Husillo de avance: pre-estirado El husillo de avance de tres ejes adopta el método de instalación de dos extremos fijos, y con un husillo de bolas de alta precisión de 40 de gran diámetro, se puede obtener la mejor respuesta de velocidad y precisión de posicionamiento mediante el tratamiento de pre-estiramiento.
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 3
B Riel de guía: rodillo Se selecciona un riel de guía lineal de rodillos para tres ejes para aumentar la capacidad de carga y mejorar la rigidez general y la fiabilidad de la máquina herramienta. La guía lineal tiene poca vibración a alta velocidad y no se arrastra a baja velocidad para garantizar la precisión del mecanizado.

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 4
C Husillo: 10000 RPM Husillo de alta velocidad de 10000 RPM, con rodamientos especiales P4 importados, con alta precisión, alta rigidez; El eje principal ha pasado la prueba de corrección de equilibrio dinámico antes de salir de fábrica.

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 5
D Cabezal: alta rigidez Diseño de caja de husillo de alta rigidez, mejora la resistencia al corte de la máquina herramienta y reduce eficazmente la vibración del husillo, para garantizar la precisión del mecanizado y el acabado superficial de las piezas.

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 6
E Pilar: tipo espina de pescado Estructura clásica tipo "humano", sólida y estable, mantiene eficazmente la estabilidad de procesamiento y la capacidad de carga a alta velocidad de desplazamiento.

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 7
F Bancada: gran inclinación Bancada de gran ángulo de inclinación, promueve eficazmente la eliminación de residuos. El interior de la bancada adopta un diseño de estructura tipo caja, que es fuerte y confiable, mejorando eficazmente la rigidez y la estabilidad del producto.

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 8
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 9

Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 10

ESPECIFICACIONES DEL PRODUCTO

Especificaciones técnicas principales

Parámetros técnicos principales
Artículo
Unidad
Especificaciones
Capacidad
Recorrido del eje X
mm
850
Recorrido del eje Y
mm
5000
Recorrido del eje Z
mm
540
Nariz del husillo a la superficie de la mesa
mm
120-660
Nariz del husillo a la superficie de la columna
mm
640
Mesa de trabajo
Tamaño de la mesa (L×W)
mm
1000×500
Carga máxima sobre la mesa
kg
600
Tamaño de la ranura en T
mm
18×5
Husillo
Velocidad del husillo
rpm
10000
Cono del husillo/vástago del husillo
mm
7/24 cono
BT40
Motor del husillo
kw
11/15
Par máximo de salida
N.m
52.5/95.5
Tipo de accionamiento del husillo

Correa dentada síncrona
Velocidad de avance
Avance rápido X,Y,Z
M/min
48/48/48
Velocidad de avance de corte máxima
M/min
20

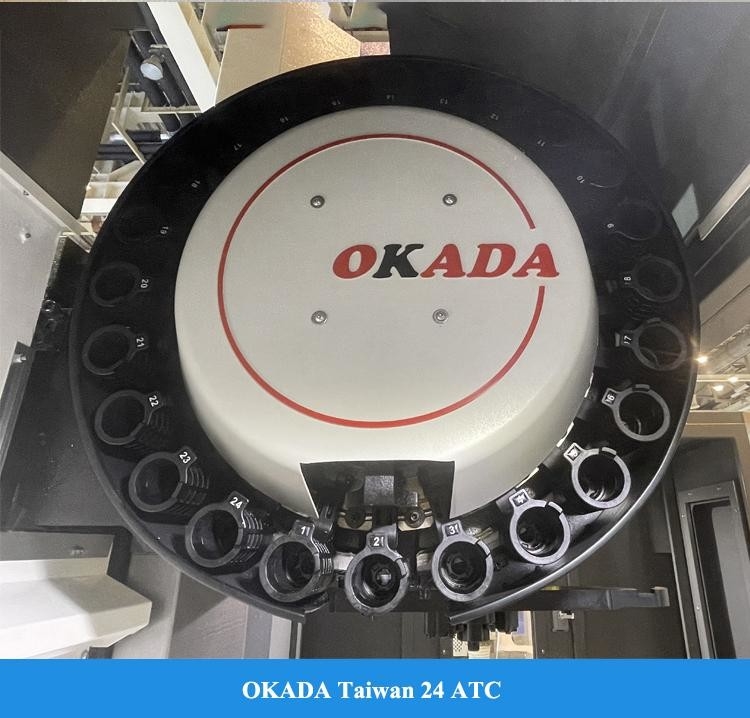

A.T.C
Capacidad de almacenamiento de herramientas
pc
Tipo brazo 24
Diámetro máximo de la herramienta
mm
150(80)
Longitud máxima de la herramienta
mm
300
Tiempo de cambio de herramienta (T-T)
seg
2.5
Precisión
Precisión de posicionamiento X/Y/Z
mm
0.008/0.006/0.006
Repetibilidad de posicionamiento X/Y/Z
mm
0.005/0.004/0.004
Otros
Dimensiones generales (L×An×Al)
mm
2940×3450×3050
Peso neto de la máquina
kg
5100
Requisito de potencia total
KVA
18


Estándar

1. Sistema de control FANUC OI-MF TYPE(5)β 2. Husillo de 10000 RPM, conectado por correa 3. Cargador de herramientas de manipulador de 24 discos 4. Tanque de agua + virutas de lavado de bancada 5. Pistola de aire limpio, luz de trabajo, luz de advertencia

Opcional

1. Fanuc Oi-MF TAPE(l)βsistema2. Fanuc Oi-MF TAPE(l)αsistema3. Sistema CNC Siemens 828D 4. Conexión directa husillo mecánico de 12000 RPM 5. Husillo motorizado de 16000 RPM, 24000 6. Mesa giratoria de 4º eje 7. Refrigeración interna 2MPa, 3MPa, 5MPa, 7MPa 8. Separador de agua y aceite 9. Removedor de virutas de cadena 10. Pistola de agua limpia 11. Inspección de herramientas y piezas 12.puerta automática13. Cerradura de puerta de seguridad 14. Armario eléctrico y aire acondicionado

Precisión principal

La precisión de la máquina implementa el estándar de aceptación GB/T18400.2-2010 Estándar de aceptación para la precisión de posicionamiento y la precisión de posicionamiento repetido de la máquina herramienta GB/T18400.4-2010
Artículos de inspección
Estándar de fábrica
Precisión de mecanizado
IT6
Precisión de posicionamiento
Eje X (mm)
0.008
Eje Y (mm)
0.006
Eje Z (mm)
0.006
Precisión de posicionamiento repetido
Eje X (mm)
0.005
Eje Y (mm)
0.004
Eje Z (mm)
0.004

Configuración principal

Configuración principal de la máquina herramienta y lista de piezas compradas
Artículo
Especificaciones
Marca
Observaciones
Sistema CNC
FANUC Oi-MF PLUS TYPE(5)
FANUC

Motor principal
βiI 8/12000-B
FANUC

Motor del eje X
βiSc 12/3000-B
FANUC

Motor del eje Y
βiSc 12/3000-B
FANUC

Motor del eje Z
βiS 22B/3000-B
FANUC

Rodamiento de husillo del eje X
30×62×15
NSK/FAG/NACHI/NTN

Rodamiento de husillo del eje Y
30×62×15
NSK/FAG/NACHI/NTN

Rodamiento de husillo del eje Z
30×62×15
NSK/FAG/NACHI/NTN

Husillo de bolas del eje X
φ40×16,C3
THK/PMI/HIWN

Husillo de bolas del eje Y
φ40×16,C3
THK/PMI/HIWN

Husillo de bolas del eje Z
φ40×16,C3
THK/PMI/HIWN

Guía del eje X
35
THK/REXROTH/PMI/HIWN

Guía del eje Y
45
THK/REXROTH/PMI/HIWN

Guía del eje Z
45
THK/REXROTH/PMI/HIWN

Caso de procesamiento
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 11
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 12
¿Por qué elegirnos?

◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero

◆ 30 años + de historia de I+D, la empresa se fundó en 1993

◆ Fabricante de alta tecnología con capacidad de investigación y diseño

◆ Sistema de suministro estable y maduro

◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)

◆ Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento

◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción



Acerca de nosotros
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 13
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 14
Exposición
Máquina de fresado CNC SMTCL de 3 ejes VMC850Q Centro de mecanizado vertical universal de 4 ejes 15

Preguntas frecuentes


P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.



P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.



P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.



P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.


P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente


P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.


P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.


P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
