Las máquinas de tornos de CNC verticales SMTCL V6
Nombre de la Marca:
SMTCL
Número de modelo:
V6
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | V6 |
|---|---|---|---|
| CNC o no: | CNC | palabra clave: | Tornos CNC verticales |
| Tipo de punta de husillo: | A2-11 | Potencia de salida del motor principal: | 22/30kw |
| Diámetro máximo del columpio sobre el lecho: | Se aplicarán las siguientes medidas: | Altura que corta máxima: | Las demás: |
| Resaltar |
Máquina de fresado CNC vertical de trabajo pesado,V6 Torno CNC vertical,Tornos CNC verticales de 22 kW |
||
Descripción del producto
Descripción del producto:

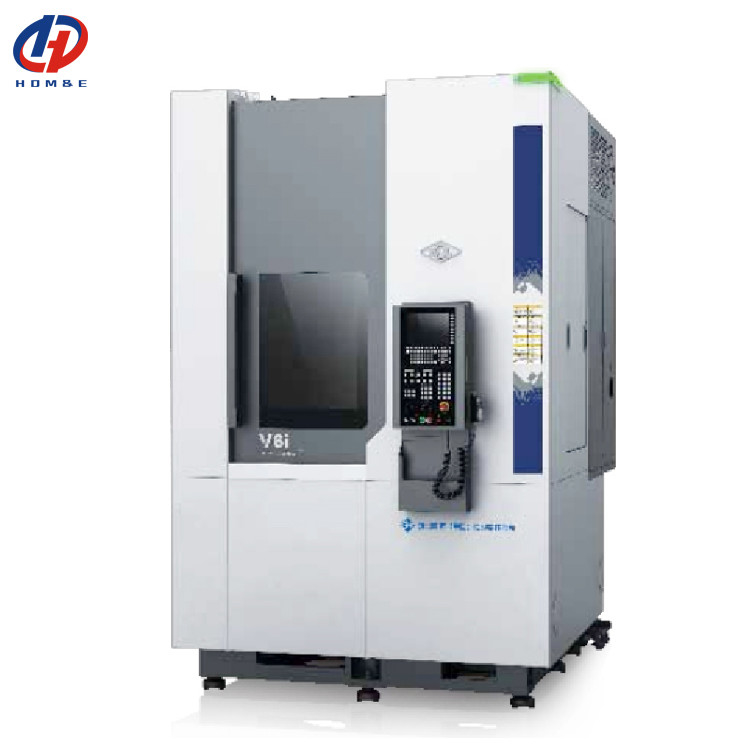

Las máquinas de tornos de CNC verticales SMTCL V6
El torno vertical CNC es una máquina herramienta para mecanizar piezas de trabajo, que se caracteriza por un husillo perpendicular a la superficie de trabajo.Utiliza un sistema de control numérico para controlar el movimiento de la herramienta para lograr una operación de mecanizado precisa. El torno vertical CNC se compone generalmente de cuerpo de máquina herramienta, banco de trabajo, huso, portaherramientas, sistema CNC, etc. El cuerpo de la máquina se compone generalmente de un lecho, columna y viga,proporcionando un soporte y una rigidez estables. El banco de trabajo es una plataforma para sujetar piezas de trabajo y puede levantarse y girarse según sea necesario.y la velocidad y la velocidad de alimentación pueden ser controlados por el sistema CNC. El soporte de herramientas es una parte utilizada para fijar la herramienta, que puede realizar la alimentación y rebobinado de la herramienta.que puede controlar la vía móvil y los parámetros de mecanizado de la herramienta a través del programa. El torno vertical CNC tiene las ventajas de alta precisión, alta eficiencia y gran flexibilidad. Puede realizar una variedad de operaciones de mecanizado, como girar, fresar, perforar, etc.A través de la programación del sistema de control numéricoLos tornos verticales CNC se utilizan ampliamente en la industria aeroespacial, automotriz,Procesamiento de moldes y otros campos.Características del producto:

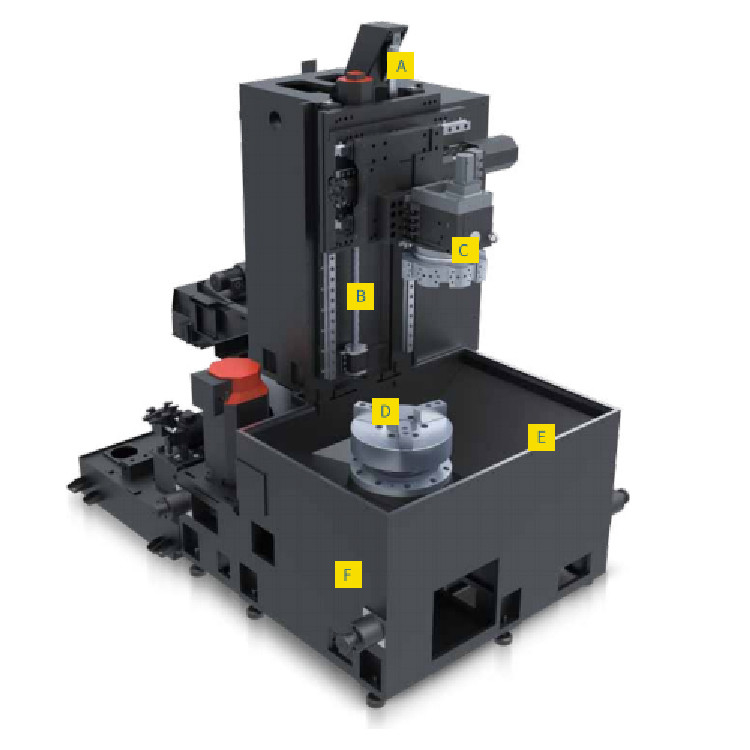

A,Balance de nitrógeno
El mecanismo de equilibrio de nitrógeno independiente garantiza un movimiento rápido en el eje Z y tiene características de protección del medio ambiente y ahorro energético.
B,Construcción compacta
La estructura de la unidad principal es compacta y su superficie es reducida
C, dos ejes de alta velocidad
La eficiencia de la maquinaria se ha mejorado efectivamente
D, eje integral
El eje de alta rigidez garantiza un corte más suave y la estructura impermeable de doble laberinto garantiza la fiabilidad del eje.
E,Ángulo de descarga de la viruta grande
El ángulo de descarga del chip se amplía para asegurar una descarga suave del chip.
F, Integralbe
El lecho se ha analizado y optimizado para mejorar la rigidez de la máquina herramienta.
Detalles del producto:
Tornos verticales CNC de la serie V6
La estructura de caja con un excelente rendimiento de absorción de golpes y un mayor espacio de mecanizado son adecuados para el mecanizado de componentes de automóviles como el cubo de freno, el cubo de la rueda y la carcasa del reductor,rueda del ascensorEl producto también puede utilizarse para el mecanizado de rodamientos blandos y duros y es capaz de realizar el reemplazo de la molienda por torsión.La máquina herramienta es conveniente para la instalación de varios accesorios especiales, y puede utilizarse para el mecanizado de componentes de carcasas complicadas y componentes de forma anormal.
Parámetros del producto:
|
Punto de trabajo
|
Unidad
|
V6i
|
V6C
|
V6S
|
|
Capacidad de mecanizado
|
||||
|
Diámetro máximo del columpio sobre el lecho
|
En el caso de los
|
Φ800
|
F860
|
Φ1000
|
|
Alturas máximas de corte
|
En el caso de los
|
740
|
700
|
800
|
|
Diámetro máximo de corte
|
En el caso de los
|
Φ600
|
Φ800
|
Φ900
|
|
El eje
|
||||
|
Tipo de nariz de husillo
|
|
A2-11
|
A2-11
|
A2 a 15
|
|
Rango de velocidad del husillo
|
r/min
|
50 a 2000
|
Entre 50 y 1500
|
50 a 800
|
|
Potencia de salida del motor principal
|
KW
|
El 22/30
|
El 22/30
|
37/55 y
|
|
Torque de salida máximo del husillo
|
Nm
|
1244
|
1244
|
2000
|
|
Diámetro de la llave
|
pulgadas
|
21 ¢
|
21 ¢
|
24 ¢
|
|
Alimentación
|
||||
|
Velocidad de travesía rápida del eje X
|
el número de unidades
|
20
|
16
|
10
|
|
Velocidad de travesía rápida del eje Z
|
r/min
|
20
|
16
|
12
|
|
Viajes
|
||||
|
desplazamiento en el eje x
|
En el caso de los
|
340
|
440
|
800
|
|
Viaje en el eje Z
|
En el caso de los
|
740
|
720
|
850
|
|
Punto de herramientas
|
||||
|
Tipo de postes de herramientas
|
|
Posición horizontal de 8
|
Posición horizontal de 8
|
Posición horizontal de 8
|
|
Tamaño de la herramienta
|
|
32*32/Φ50
|
32*32/Φ50
|
32*32/Φ50
|
|
Precisión
|
||||
|
Precisión de mecanizado
|
|
IT6
|
IT6 - IT7
|
IT6 - IT7
|
|
Las demás piezas de acero
|
|
- ¿Por qué no?6
|
- ¿Por qué no?6
|
- ¿Por qué no?6
|
|
Precisión de posicionamiento
|
||||
|
Eje X
|
En el caso de los
|
0.008
|
0.008
|
0.018
|
|
Eje Z
|
En el caso de los
|
0.010
|
0.010
|
0.020
|
|
Repetibilidad del posicionamiento
|
||||
|
Eje X
|
En el caso de los
|
0.006
|
0.006
|
0.0075
|
|
Eje Z
|
En el caso de los
|
0.006
|
0.006
|
0.015
|
|
Capacidad máxima de carga
|
||||
|
Discos (incluidos los cilindros)
|
En kg
|
500
|
600
|
800
|
|
Peso de la máquina
|
||||
|
Unidad principal
|
En kg
|
9000
|
10500
|
15000
|
|
Dimensión general
|
||||
|
No se puede.
|
En el caso de los
|
2030*2737*3188
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto
|
3940 * 2795 * 3671
|
Aplicación en la industria:
Nuestro servicio:
1. Ensambla y depura antes de la entrega
2Responder dentro de las 24 horas y proceder a tratar el problema.
3. 1 año de servicio de reparación gratuito (sólo sin daños humanos).
4Solución de almacenaje global proporcionada
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:

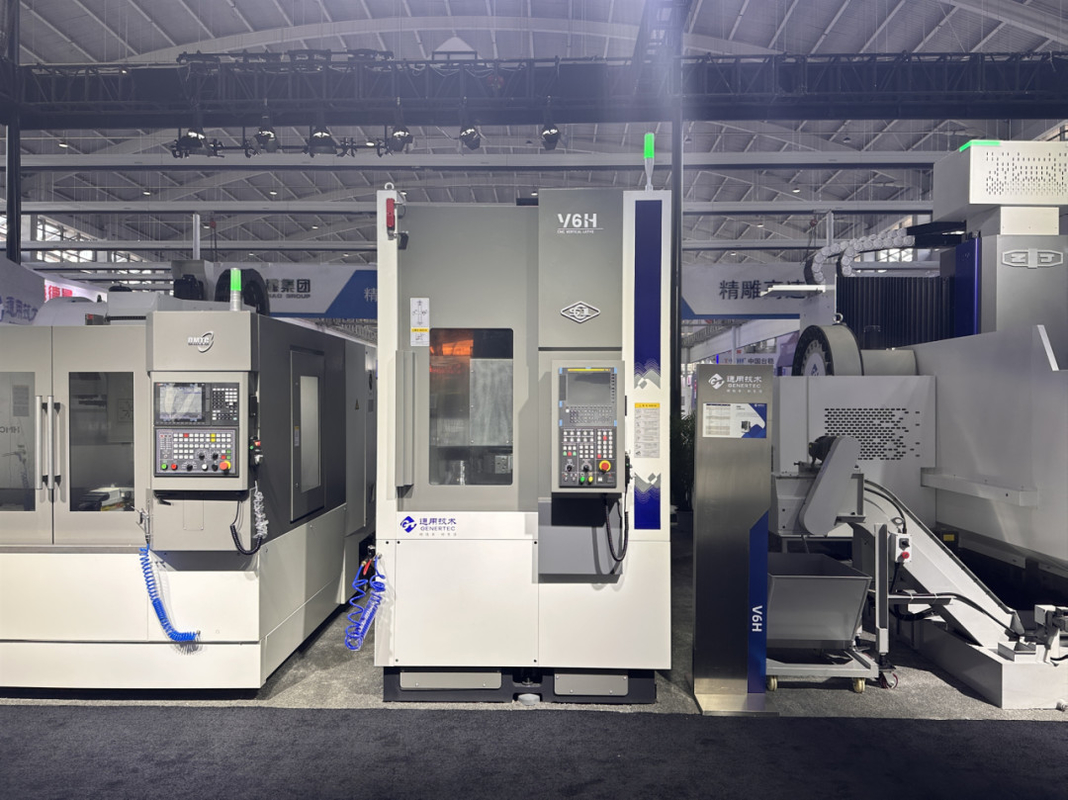

Exposición:
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
