GMC Centro de mecanizado de pórtico de trabajo pesado Máquina de corte y fresado CNC de alta velocidad
Detalles del producto
| Features: | Heavy Boring And Milling Machine | Nombre de la marca: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Resaltar |
Máquina de fresado de perforación de portales de trabajo pesado,Centro de mecanizado de alta velocidad,Las condiciones de los productos |
||
Descripción del producto

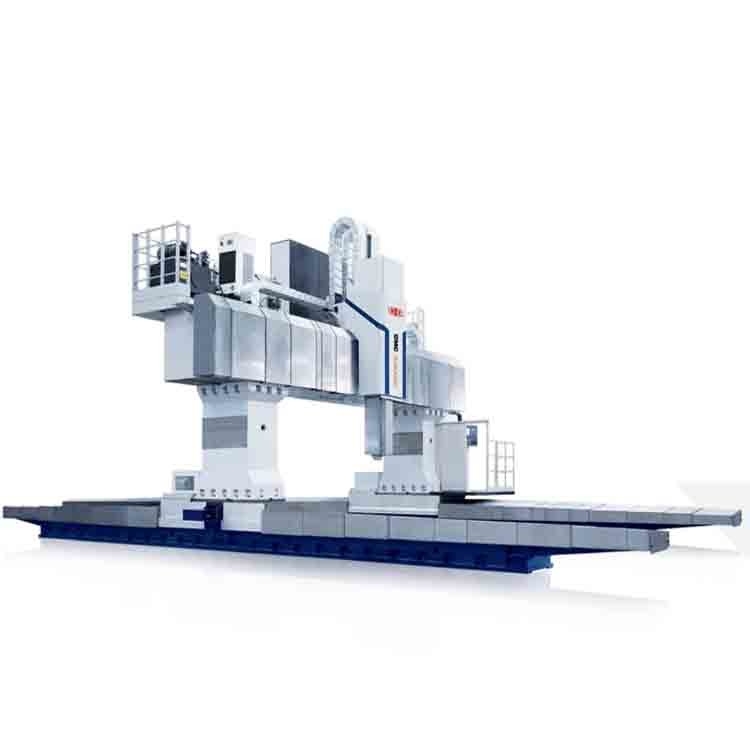

La máquina herramienta de la serie GMC-GRS es una máquina herramienta CNC de trabajo pesado que se mueve en pórtico con un banco de trabajo fijo y un marco de pórtico móvil longitudinal. El marco de pórtico tiene una alta rigidez;Ram de gran sección cerradoLa viga transversal está configurada con un carril de guía de composición rodante/deslizante de correa de hierro fundido y acero, y se adapta al mecanizado de corte pesado de diversos materiales diferentes.El producto presta atención a los dos requisitos de alta precisión y alta velocidadDespués de la configuración de la cabeza de fresado automática, la máquina herramienta es capaz de completar el mecanizado de todos los planos y agujeros, excepto el plano inferior, después de una vez de fijación.y garantizar la precisión de la mecanización y la precisión de la posición geológica entre planos y orificios de los componentes mecanizados.El producto es un equipo ideal para el mecanizado de piezas de trabajo importantes de gran peso, como el cuerpo de la máquina y la caja de gran tamaño, que requieren una alta precisión de mecanizado.La serie de máquinas herramienta adopta el diseño de modularización, y se pueden formular diferentes programas de desplazamiento y configuración de piezas según la demanda del mercado y los requisitos de los clientes.
| Punto de trabajo | Unidad | Se aplicará el procedimiento de ensayo. | Se aplicará el método de clasificación de los vehículos. | Se aplicará el método de clasificación de los vehículos. | ||
|---|---|---|---|---|---|---|
| Bancos de trabajo | Dimensión del banco de trabajo | En el caso de los | 3000*8000 | 4000*8000 | 5000*8000 | |
| Distancia entre dos columnas | En el caso de los | 4400 | 5300 | 6300 | ||
| Capacidad de carga del banco de trabajo | T/m2 | 10 | 10 | 10 | ||
| Ancho de ranura en forma de T | En el caso de los | 36 | 36 | 36 | ||
| Mecanizado el rango |
Víaje máximo del pórtico en el eje X | En el caso de los | 8000 | 8000 | 8000 | |
| Velocidad máxima de deslizamiento en el eje Y | En el caso de los | 4700 | 5500 | 6500 | ||
| Velocidad máxima del eje Z | En el caso de los | 1500 | 1500 | 1500 | ||
| Distancia desde la nariz del husillo hasta el banco de trabajo-máximo | En el caso de los | 2000 | 2000 | 1500 | ||
| Distancia desde la nariz del husillo hasta el banco de trabajo - Mínimo | En el caso de los | 500 | 500 | 500 | ||
| El eje | El agujero del tajo ((7:24) | NT1capacidad | NT1capacidad | NT1capacidad | ||
| Rango de velocidad | r/min | 40 a 3000 | 40 a 3000 | 40 a 3000 | ||
| Torque de salida (nominal/30 min) | N.m. | Se trata de las siguientes: | Se trata de las siguientes: | Se trata de las siguientes: | ||
| Potencia del motor del husillo (frito/30 min) | En kW | 58/69 y | 58/69 y | 58/69 y | ||
| Tamaño de la sección de ram rectángulo | En el caso de los | 500*500 | 500*500 | 500*500 | ||
| Alimentación | Rango de velocidad de alimentación | Se aplican las siguientes medidas: | 1-6000 | 1-6000 | 1-6000 | |
| Eje de movimiento rápido | el número de unidades | 10 | 10 | 10 | ||
| Acceso a la zona de trabajo | el número de unidades | 12 | 12 | 12 | ||
| Acceso a la zona de ensayo | el número de unidades | 12 | 12 | 12 | ||
| Posicionamiento la exactitud de la máquina |
Eje X | En el caso de los | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Eje Y | En el caso de los | 0.028 | 0.032 | 0.032 | ||
| Eje Z | En el caso de los | 0.025 | 0.025 | 0.025 | ||
| Repetibilidad la exactitud |
Eje X | En el caso de los | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Eje Y | En el caso de los | 0.02 | 0.02 | 0.02 | ||
| Eje Z | En el caso de los | 0.012 | 0.012 | 0.012 | ||
| Capacidad eléctrica total | KVA | 190 | 190 | 190 | ||
| Espacio del piso requerido por la máquina (L*W*H) | En el caso de los | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- Asegúrese de recibir una máquina de alta calidad
- Cada pieza debe ser inspeccionada.
- Más de 100 controles de procesos de producción
- Más de 200 puntos de inspección
- Procesamiento de muestras de cada máquina
- 72 horas de prueba antes de la entrega
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
a partir de la fecha del conocimiento de embarque de la máquina.
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Se trata de una garantía más fiable.
