SMTCL GMCr2 Serie Centro de mecanizado de la barandilla de trabajo pesado máquina de perforación y fresado de la barandilla CNC
Detalles del producto
| Features: | Heavy Boring And Milling Machine | Nombre de la marca: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Resaltar |
Centro de mecanizado de portales de trabajo pesado,Centro de mecanizado de pórtico GMCr2,Máquina de fresado de perforación por trenzas CNC |
||
Descripción del producto

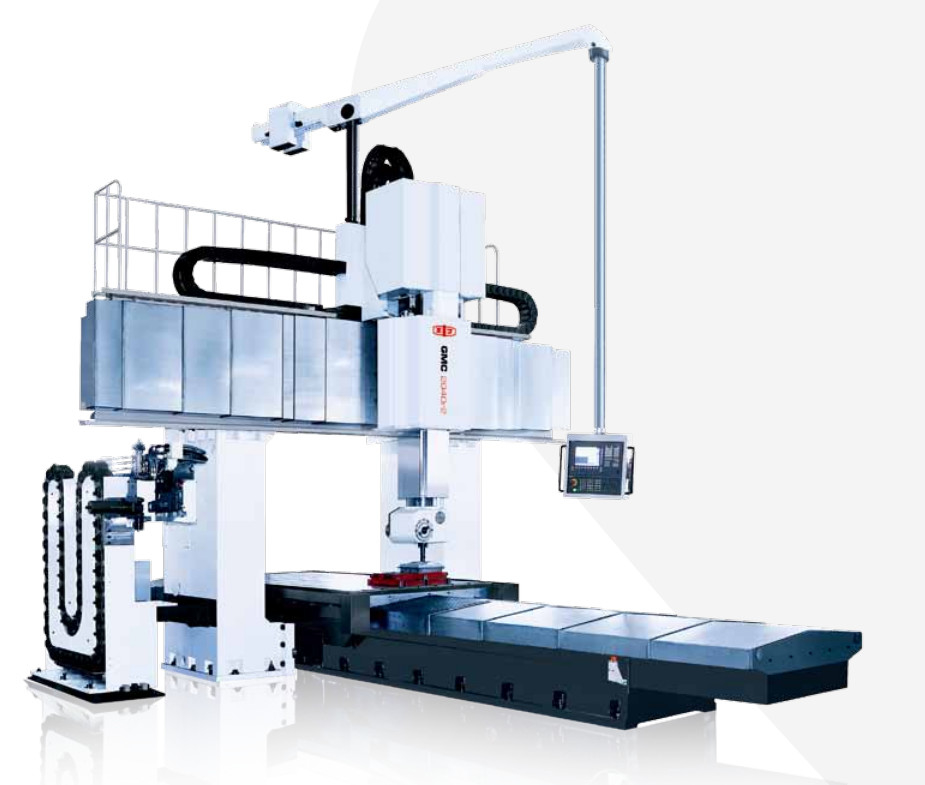

La máquina herramienta de la serie GMC-r2 es una máquina de perforación / fresado de tipo pórtico con banco de trabajo móvil y viga transversal fija, adopta una vara de envoltura de alta rigidez,y es una máquina herramienta de corte de alta velocidad y pesadaLa serie de máquinas herramienta se utiliza para el mecanizado de múltiples tipos de componentes precisos, tales como varias piezas de trabajo de gran tamaño fundamentales, piezas de trabajo de placa, piezas de trabajo de disco, piezas de trabajo de vivienda y molde.El producto está configurado con cabeza de fresado automática de ángulo recto opcional, y es capaz de completar el mecanizado de varios procedimientos tales como fresado, perforación, perforación, expansión,Reing y taping rígido de los planos distintos del plano inferior de la instalación después de una vez de fijaciónEl producto se aplica principalmente a industrias como la construcción naval, la generación de energía, la maquinaria pesada, la locomotora, la máquina herramienta, la maquinaria textil, la maquinaria de impresión y la fabricación de moldes, etc.
| Punto de trabajo | Unidad | VGM 1530r2 | VGM 2040r2 | VGM 2060r2 | |
|---|---|---|---|---|---|
| Bancos de trabajo | Dimensión del banco de trabajo | En el caso de los | 1500*3000 | 2000*4000 | 2000*6000 |
| Distancia entre dos columnas | En el caso de los | 2100 | 2600 | 2600 | |
| Capacidad de carga del banco de trabajo | En kg | 10000 | 20000 | 25000 | |
| Ancho de ranura en forma de T | mm*pcs | 28*7 | 28*11 | 28*11 | |
| Mecanizado el rango |
Eje de desplazamiento del banco de trabajo | En el caso de los | 3600 | 4200 | 6200 |
| Viaje de diapositivasY | En el caso de los | 2700 | 3200 | 3200 | |
| Ram viaje-Z | En el caso de los | 1000 | 1000 | 1000 | |
| Eje C | 5*72° | 5*72° | 5*72° | ||
| Distancia desde la nariz del husillo hasta el banco de trabajo-máximo | En el caso de los | 1200 | 1200 | 1200 | |
| Distancia desde la nariz del husillo hasta el banco de trabajo - Mínimo | En el caso de los | 200 | 200 | 200 | |
| Distancia desde la nariz del husillo horizontal hasta el centro del husillo vertical | En el caso de los | 206 | 206 | 206 | |
| El eje | El agujero del tajo ((7:24) | Se trata de la norma ISO 50 | Se trata de la norma ISO 50 | Se trata de la norma ISO 50 | |
| Rango de velocidad | r/min | 10 a 2000 | 10 a 2000 | 10 a 2000 | |
| Torque de salida (nominal/30 min) | N.m. | Las demás: | Las demás: | Las demás: | |
| Potencia del motor del husillo (frito/30 min) | En kW | 37/44 | 37/44 | 37/44 | |
| Tamaño de la sección de ram rectángulo | En el caso de los | 420*470 | 420*470 | 420*470 | |
| Alimentación | Rango de velocidad de alimentación | Se aplican las siguientes medidas: | 1-5000 | 1-5000 | 1-5000 |
| Eje de movimiento rápido | el número de unidades | 13 | 13 | 13 | |
| Acceso a la zona de trabajo | el número de unidades | 13 | 13 | 13 | |
| Acceso a la zona de ensayo | el número de unidades | 10 | 10 | 10 | |
| Posicionamiento la exactitud de la máquina |
Eje X | En el caso de los | 0.03 | 0.032 | 0.04 |
| Eje Y | En el caso de los | 0.03 | 0.032 | 0.032 | |
| Eje Z | En el caso de los | 0.025 | 0.025 | 0.025 | |
| Repetibilidad la exactitud |
Eje X | En el caso de los | 0.02 | 0.022 | 0.025 |
| Eje Y | En el caso de los | 0.02 | 0.022 | 0.022 | |
| Eje Z | En el caso de los | 0.01 | 0.01 | 0.01 | |
| Capacidad eléctrica total | KVA | 110 | 110 | 110 | |
| Espacio del piso requerido por la máquina (L*W*H) | En el caso de los | 11215*6427*7400 | 12778*6927*7400 | 16600*6927*7400 | |
Asegúrese de recibir una máquina de alta calidad
- Cada pieza debe ser inspeccionada.
- Más de 100 controles de procesos de producción
- Más de 200 puntos de inspección
- Procesamiento de muestras de cada máquina
- 72 horas de prueba antes de la entrega
- ◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
- ◆ 30 años + historia de I + D, la empresa fue fundada en 1993
- ◆ Fabricante de alta tecnología con capacidad de investigación y diseño
- ◆ Sistema de abastecimiento estable y maduro
- ◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
- ◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
- ◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se llevan a cabo entre plantas con una cadena de producción completa que es su garantía más confiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
