Máquina de perforación y fresado SMTCL GMC2060 de 3 ejes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | GMC2060RV |
|---|---|---|---|
| CNC o no: | CNC | Palabra clave: | Centro de mecanizado de pórtico |
| Sistema de control: | SIEMENS GSK FANUC (opcional) | Características: | Mandrinadora y fresadora pesada |
| Solicitud: | Centro de mecanizado de metales | ||
| Resaltar |
Centro de mecanizado de puertas de cortacargas pesadas,Máquina de fresado de aburrimiento de trabajo pesado de pórtico,Máquina de fresado de tres ejes CNC |
||
Descripción del producto

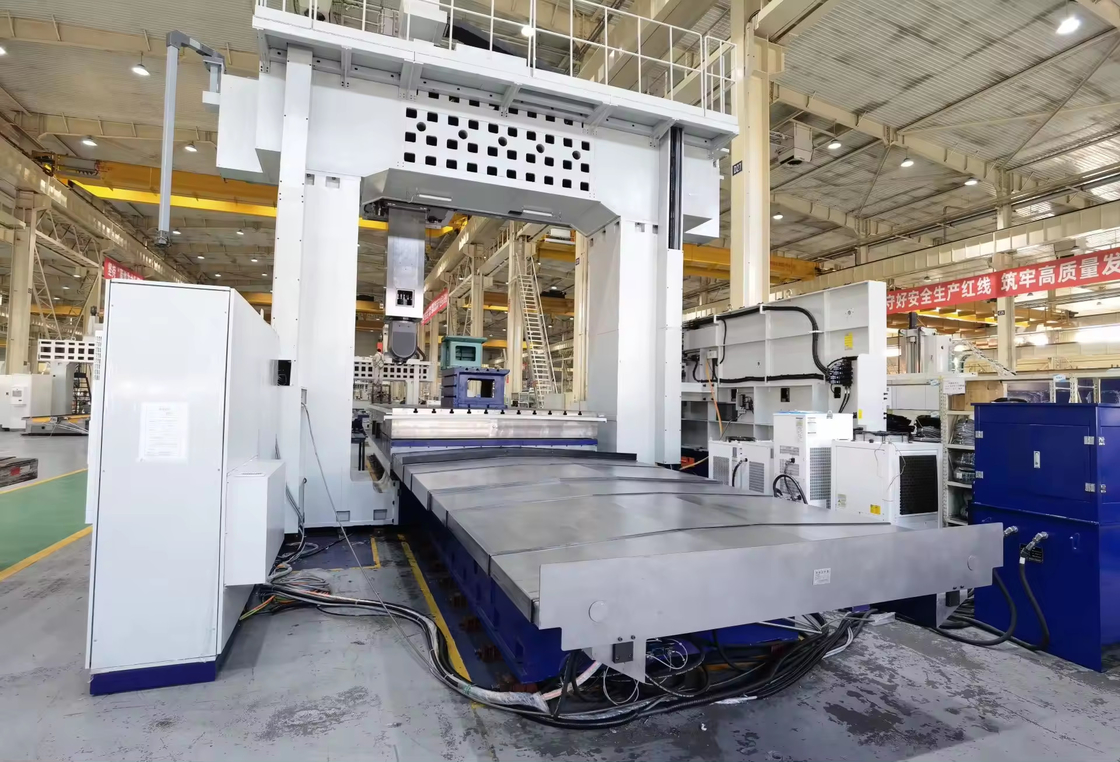

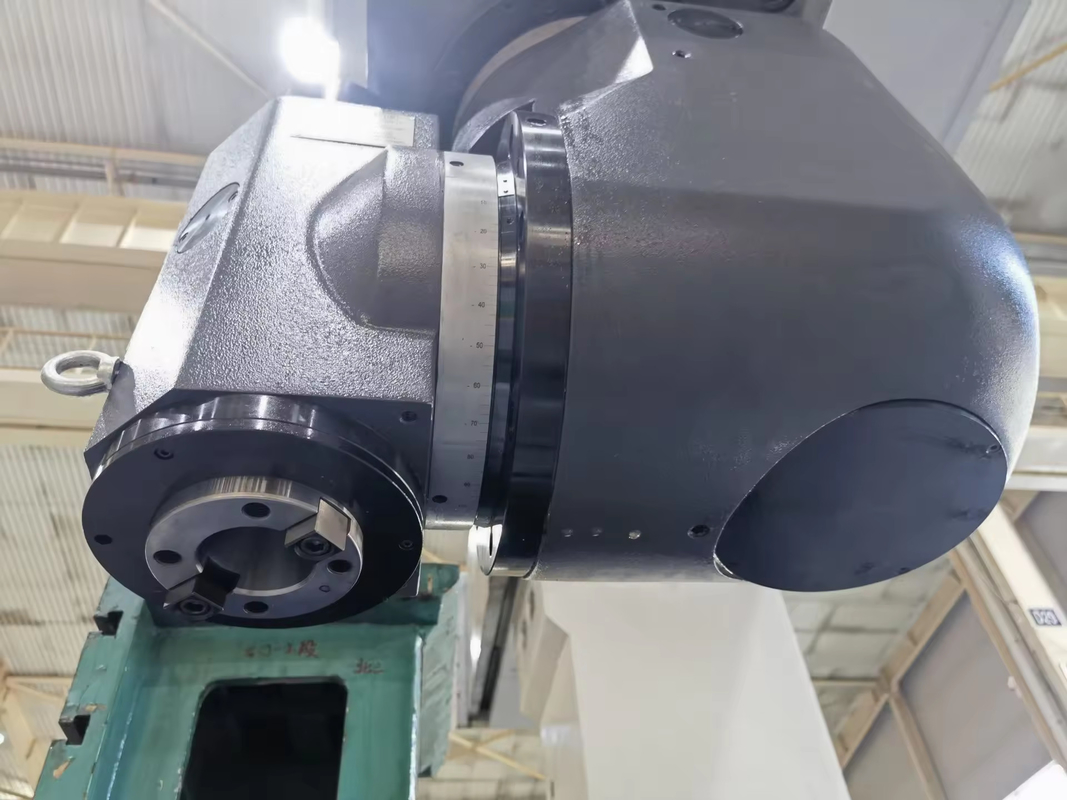

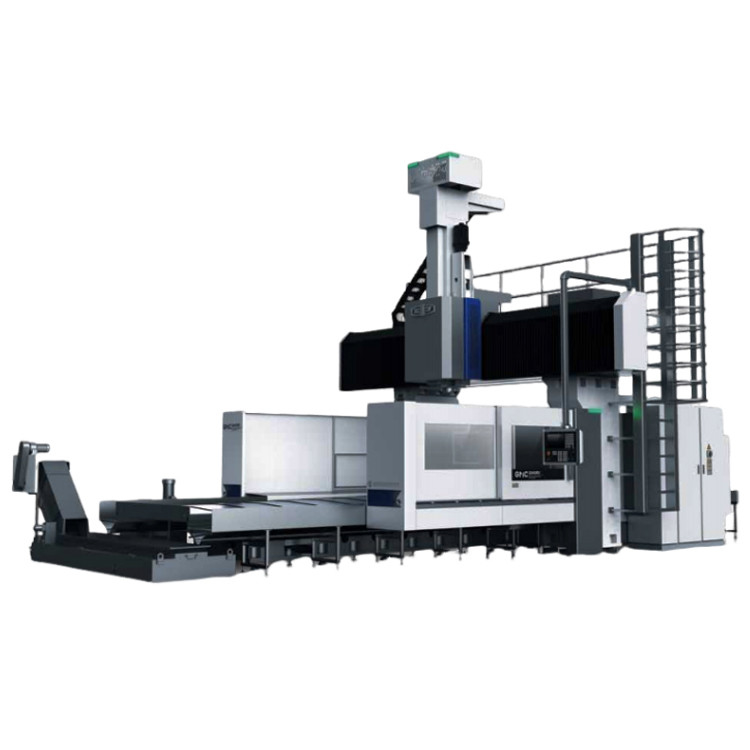

Máquina herramienta serie GMC-RVes una máquina fresadora/mandrinadora de tipo pórtico que cuenta con un banco de trabajo móvil y una viga transversal fija, adopta un ariete envolvente de alta rigidez y es una máquina herramienta de corte pesado y de alta velocidad. La serie de máquinas herramienta se utiliza para mecanizar múltiples tipos de componentes precisos, como varias piezas de trabajo fundamentales de gran tamaño, piezas de placa, piezas de disco, piezas de alojamiento y moldes. El producto está configurado con un cabezal de fresado en ángulo recto automatizado y es capaz de completar el mecanizado de diversos procedimientos como fresado, taladrado, expansión, escariado y roscado rígido de planos distintos del plano inferior de instalación después de una sola vez de fijación. El producto se aplica principalmente a industrias como la construcción naval, generación de energía, máquinas pesadas, locomotoras, máquinas herramienta, maquinaria textil, maquinaria de impresión y fabricación de moldes, etc. El producto presenta diseño de modularización, seriación y fabricación personalizada según la demanda del mercado. Su excelente relación precio-rendimiento es la mejor opción para clientes nacionales y extranjeros.
Integración profunda con Siemens, interfaz de proceso personalizada, rendimiento óptimo y eficiencia en la misma especificación; admite pruebas de proceso completo de programas de mecanizado, incluido el corte de prueba simulado, la detección de colisiones y el cambio de herramientas, con casi un 100 % de coherencia con los resultados de verificación de corte de prueba de la máquina herramienta real.
|
Artículo
|
unidad
|
GMC 2060RV
|
GMC 2560RV
|
GMC 2580RV
|
GMC 3060RV
|
|||
|

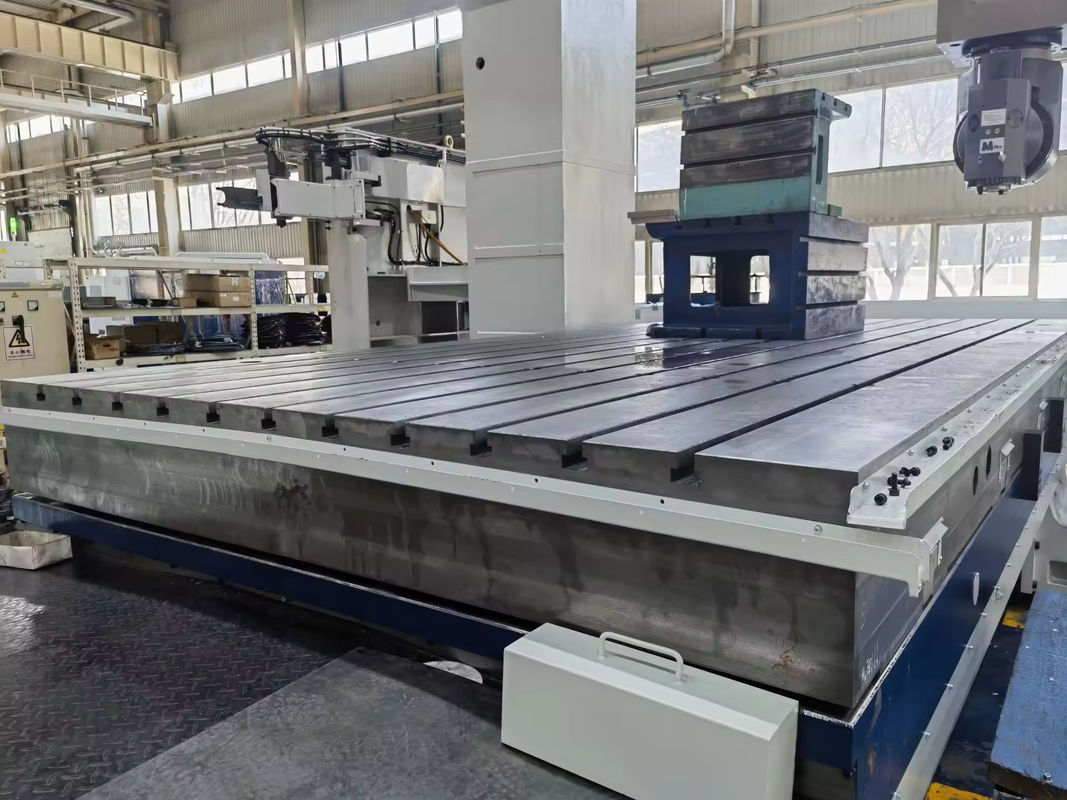

Banco de trabajo
|
Dimensión del banco de trabajo
|
milímetros
|
2000*6000
|
2500*6000
|
2500*8000
|
3000*6000
|
||
|
Distancia entre dos columnas
|
milímetros
|
2800
|
3300
|
3300
|
3800
|
|||
|
Capacidad de carga del banco de trabajo
|
kilos
|
23000
|
25000
|
25000
|
30000
|
|||
|
Ancho de ranura en forma de T
|
mm*piezas
|
22*11
|
28*11
|
28*11
|
28*15
|
|||
|
Mecanizado
rango |
Recorrido del banco de trabajo-eje X
|
milímetros
|
6200
|
6200
|
8200
|
6200
|
||
|
Desplazamiento de diapositivasY
|
milímetros
|
3000
|
3500
|
3500
|
4000
|
|||
|
Ram travel-Z
|
milímetros
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
|||
|
Distancia desde la punta del husillo hasta el banco de trabajo
|
Máximo
|
milímetros
|
1400
|
1350
|
1350
|
1350
|
||
|
Mínimo
|
milímetros
|
400[150]
|
350[100]
|
350[100]
|
100
|
|||
|
Huso
|
Orificio cónico(7:24)
|
|
BT50
|
BT50
|
BT50
|
BT50
|
||
|
Rango de velocidad
|
rpm
|
40-6000
|
40-6000
|
40-6000
|
40-4500
|
|||
|
Par de salida (nominal/30 min)
|
Nuevo Méjico
|
770/924
|
770/924
|
770/924
|
1050/1260
|
|||
|
Potencia del motor del husillo (fratado/30 min)
|
kilovatios
|
22/26.4
|
22/26.4
|
22/26.4
|
30/36
|
|||
|
Tamaño de sección del ariete rectangular
|
milímetros
|
400*400
|
400*400
|
400*400
|
400*400
|
|||
|
Alimentación
|
Rango de velocidad de alimentación
|
mm/min
|
1-8000
|
1-6000
|
1-6000
|
1-6000
|
||
|
Eje X de movimiento rápido
|
m/min
|
12
|
12
|
10
|
10
|
|||
|
Eje Y de movimiento rápido
|
m/min
|
15
|
12
|
12
|
12
|
|||
|
Eje Z de movimiento rápido
|
m/min
|
12
|
12
|
12
|
12
|
|||
|
Posicionamiento
exactitud de la maquina |
eje x
|
milímetros
|
0,04
|
0,04
|
0.045
|
0,04
|
||
|
Eje Y
|
milímetros
|
0.025
|
0,03
|
0,03
|
0.036
|
|||
|
eje Z
|
milímetros
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Repetibilidad
exactitud |
eje x
|
milímetros
|
0,02
|
0,02
|
0.025
|
0,02
|
||
|
Eje Y
|
|
0.012
|
0.014
|
0.014
|
0,018
|
|||
|
Eje Z
|
milímetros
|
0,008[0,010]
|
0,008[0,010]
|
0,008[0,010]
|
0,01
|
|||
|
Capacidad eléctrica total
|
Kva
|
80
|
80
|
80
|
90
|
|||
|
Espacio de piso requerido por la máquina (L*W*H)(para tolerancia)
|
milímetros
|
18000*8300*6200[6500]
|
18000*9000*6400[6700]
|
23000*9000*6400[6700]
|
18000*9800 *6700
|
|||
Asegúrese de recibir una máquina de alta calidad
- Todas las piezas deben ser inspeccionadas.
- Más de 100 controles de procesos de producción.
- Más de 200 artículos de inspección
- Procesamiento de muestras de cada máquina.
- Prueba de 72 horas antes de la entrega
- Sentido de máxima calidad, las solicitudes de los clientes son lo primero.
- 30 años + historia de I+D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño.
- Sistema de suministro estable y maduro
- Jóvenes ingenieros y ventas activos para servicios instantáneos (24 horas en línea)
- Actualización del mecanismo según ergonomía y fácil mantenimiento.
- Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Disponemos de más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. Aquí nacieron los primeros tornos, taladradoras y mandrinadoras. Ha sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nuevas energías, maquinaria de construcción, barcos, válvulas de bombas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Asumimos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
P1. ¿Es usted una empresa comercial o una empresa manufacturera?
Somos una empresa fabricante.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como torno CNC, fresadora CNC, centro de mecanizado vertical, torno convencional, taladradora, taladradora radial, etc.
P3. ¿Pueden proporcionar una máquina personalizada o SPM (máquina para fines especiales)?
Sí, proporcionamos soluciones CNC inteligentes a nuestros clientes para aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que resulten defectuosas por un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Pr-ventas: Soluciones, planificación y diseño personalizados; Servicio personalizado
Postventa: servicio en línea los 7 días, las 24 horas, guía remota de instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos provenientes del desarrollo, diseño, fabricación, montaje de todo el proceso productivo son
realizado entre plantas con una cadena productiva completa que es su garantía más fiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Podemos suministrar este tipo de servicio. Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el cronograma del comprador. Todos estos se pueden cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para gestionar la visa y la preparación de la instalación antes de viajar al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago restante antes del envío. carta de crédito irrevocable a la vista
