Centro de mecanizado horizontal de trabajo pesado HMC 100Q Centro de torneado Centro de mecanizado
Nombre de la Marca:
SMTCL
Número de modelo:
HMC 100Q
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Model Number: | HMC 100Q |
|---|---|---|---|
| CNC or Not: | CNC | Key word: | Heavy Duty Horizontal Machining Center |
| Max. Spindle Speed (r.p.m): | 4500 r.p.m | Travel (X Axis)(mm): | 1800 |
| Travel (Z Axis)(mm): | 1500 | Travel (Y Axis)(mm): | 1350 |
| Max. rotation diameter of workpiece: | Φ1500 | ||
| Resaltar |
Centro de mecanizado CNC horizontal de trabajo pesado,Centro de mecanizado de torneado CNC compacto,Centro de mecanizado horizontal de 1800 mm |
||
Descripción del producto
Descripción del producto:

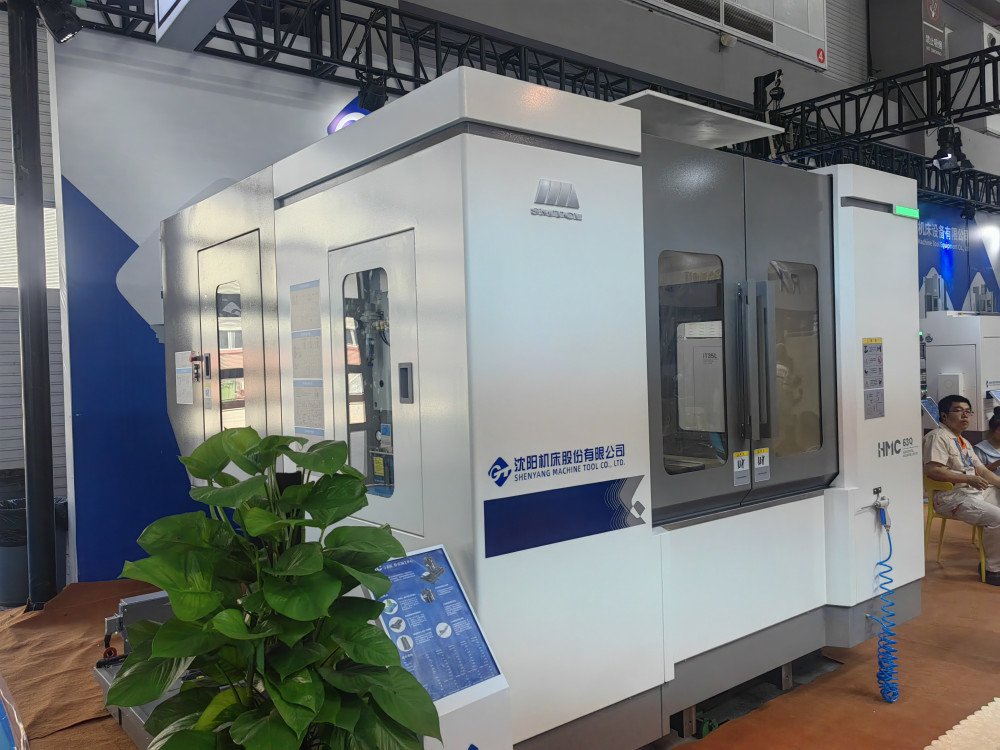

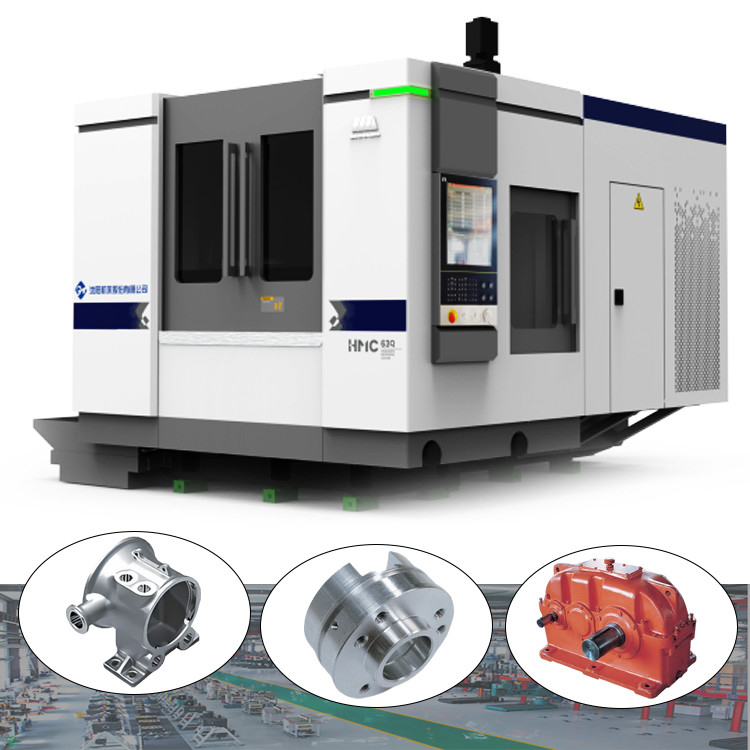

Centro de mecanizado horizontal de trabajo pesado SMTCL (serie 100Q)
El centro de mecanizado horizontal HMC100Q es una nueva generación de máquina de alto rendimiento y compacta. Tiene una excelente calidad, alta confiabilidad y eficiencia.válvulas y otras industriasPuede satisfacer los requisitos de procesamiento de productos de lote único o pequeño con alta eficiencia.
Características del producto:
1"Estructura de alta estabilidad"
◆ Cama de fundición integral en forma de T invertida
◆ La base y la columna del motor del eje Y son fundidas juntas
◆ Eje simétrico térmicamente
2,Alta capacidad de procesamiento
◆ El cabezal de cambio de marchas
◆ Selección de varios husillos para satisfacer diferentes condiciones de trabajo
◆ Múltiples tipos de configuración de cargadores de herramientas, satisfacen diferentes eficiencias
3Función de alta inteligencia
◆ Un plan inteligente de control y mantenimiento
◆ Copia de seguridad automática de datos
◆ Control inteligente de la carga con el eje
Detalles del producto:
Estructura de optimización de elementos finitos y topología
La máquina herramienta está diseñada con análisis de elementos finitos y bien endurecida, la estructura general y la parte grande están optimizadas para mejorar la rigidez y la estabilidad de toda la máquina.
Cama de fundición integrada de alta resistencia
Cama integrada en forma de T invertida, gran envergadura, centro de gravedad bajo, bien endurecido, reforzado antideformación, utilizando 4 grupos de jaula retorcida para la eliminación de las astillas aseguran la eficiencia de la eliminación
Base del motor del eje Y y columna están fundidos juntos
La estructura de doble pared es adoptada por las columnas de esta serie, la base del motor del eje Y y la columna son
con una capacidad de producción superior a 300 W,
con una capacidad de producción superior a 300 W,
Las partidas de las máquinas y aparatos de la partida 85
El eje de simetría térmica mejora la controlabilidad de la deformación térmica; Excelente estabilidad térmica.

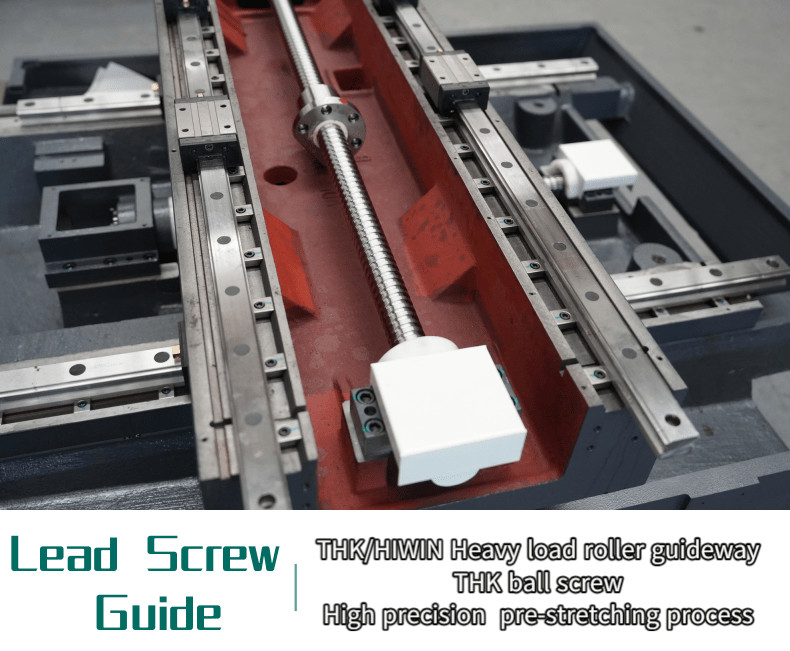

Parafusos de bolas de precisión
Los tres ejes están equipados con
tornillo de bolas de precisión, se adopta el proceso de estiramiento previo para reducir eficazmente la influencia del calentamiento del tornillo durante el trabajo, mejorar la precisión de la máquina herramienta,mejora de la capacidad antideformación y la retención de la precisión.
tornillo de bolas de precisión, se adopta el proceso de estiramiento previo para reducir eficazmente la influencia del calentamiento del tornillo durante el trabajo, mejorar la precisión de la máquina herramienta,mejora de la capacidad antideformación y la retención de la precisión.

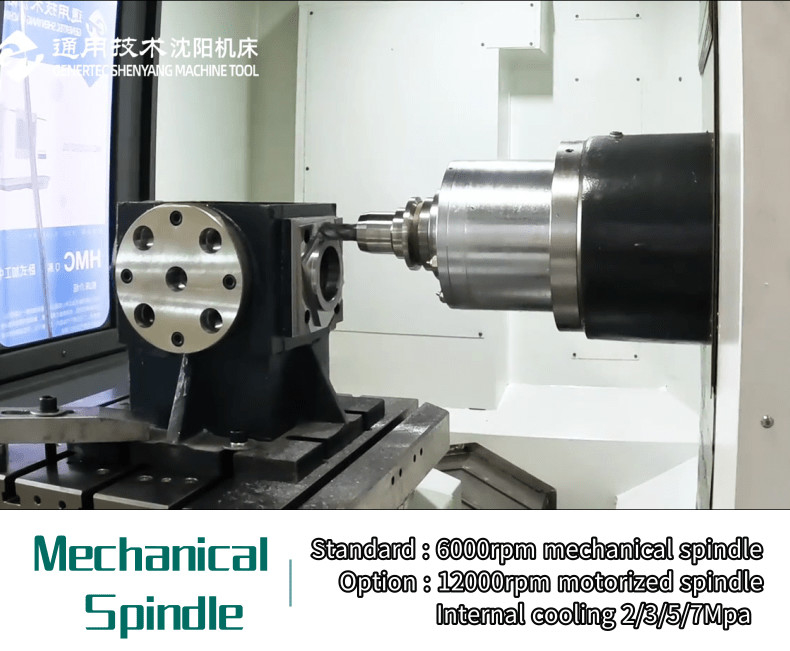

Las demás máquinas
◆ Se adopta un cambio de velocidad de dos marchas para
El objetivo es lograr desde el mecanizado de alta velocidad hasta el corte pesado
◆ Disposición de rodamientos de larga extensión, alta rigidez
El objetivo es lograr desde el mecanizado de alta velocidad hasta el corte pesado
◆ Disposición de rodamientos de larga extensión, alta rigidez
Parámetros del producto:
| Punto de trabajo | Unidad | HMC 100Q |
| Mesa de trabajo | ||
| Tamaño de mesa de trabajo | En el caso de los | 1000*1000 |
| Capacidad de la mesa de trabajo | En kg | 3000 |
| Número de mesas de trabajo | Pcs. | 1 ((2) |
| Rango de trabajo | ||
| Viaje en el eje X | En el caso de los | 1800 |
| Viaje en el eje Y | En el caso de los | 1500 |
| Viaje en el eje Z | En el caso de los | 1350 |

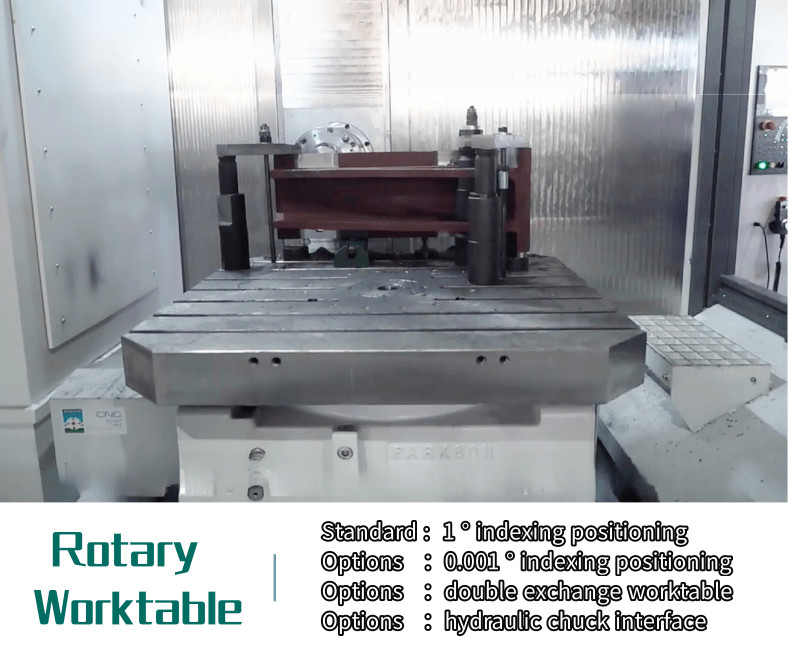

| Indicación del eje B | 1 ° × 360 | |
| Diámetro máximo de rotación de la pieza | En el caso de los | Φ1500 |
| Distancia entre la nariz del husillo y el centro de la mesa de trabajo | En el caso de los | 1650 máximo |
| Distancia entre la nariz del husillo y el centro de la mesa de trabajo | En el caso de los | 300 minutos |
| Distancia entre la superficie de la mesa de trabajo y la de la mesa de trabajo | En el caso de los | 1600 máximo |
| Distancia entre la superficie de la mesa de trabajo y la de la mesa de trabajo | En el caso de los | 100 minutos |
| El eje | ||
| Conicidad del husillo (7: 24) | NT1capacidad | |
| Velocidad máxima | rpm | 4500 |
| Potencia del motor del husillo (continua/S2) | El peso | 18.5 / 22 |
| El par de salida máximo ((continua/S2) | En el caso de los | 713/871 ((15min) |

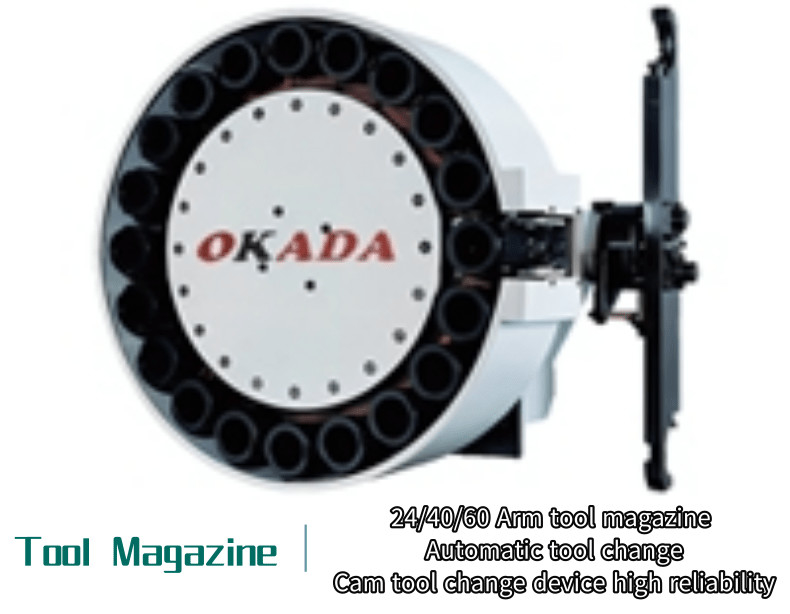

| Revista de herramientas | ||
| Capacidad del cargador de herramientas | El PCS | 40 |
| Duración máxima de la herramienta | ¿ Qué pasa? | 500 |
| Peso máximo de la herramienta | En kg | 25 |
| Diámetro máximo de la herramienta llena/vacía | En el caso de los | Se aplicará el método de cálculo de las emisiones. |
| Tiempo de cambio de herramienta (T-T) | el | 5.5 |
| Alimentos para animales | ||
| Velocidad máxima de alimentación de corte ((X/Y/Z) | En el caso de los vehículos de la categoría M1 | 1 a 2000 |
| Se trata de un sistema de control de la velocidad. | M/min | 20 |
| Precisión de posicionamiento | ||
| Eje X/Y/Z | En el caso de los | 0.012 |
| Eje B ((1° X360) | ¿Qué quieres decir? | 10 |
| Precisión de posicionamiento repetitiva | ||
| Eje X/Y/Z | En el caso de los | 0.008 |
| Eje B ((1° × 360) | ¿Qué quieres decir? | 3 |
| Dimensión general ((LxWxH) | En el caso de los | 6100*5000*4600 |
| Espacio en el piso | En el caso de los | 6800*6000 |

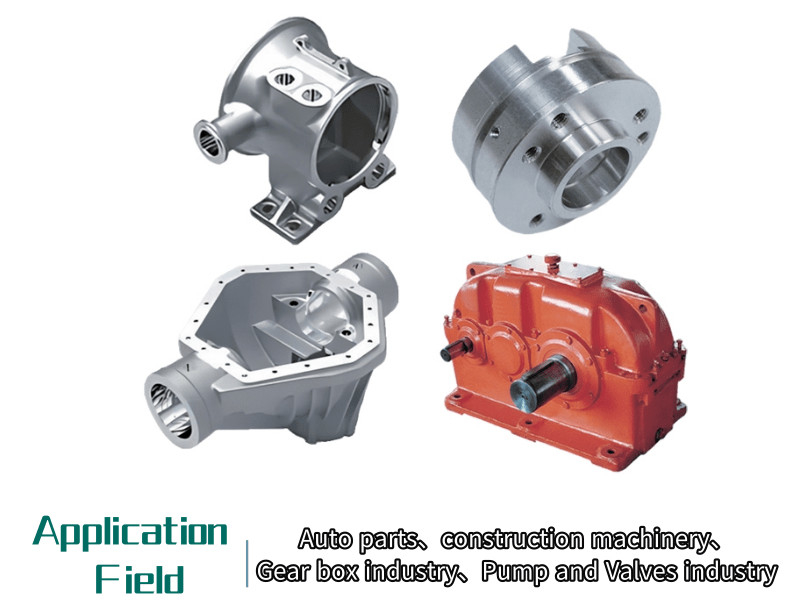

Aplicación en la industria:
Muestras de piezas de trabajo
Nuestro servicio:
1. Ensambla y depura antes de la entrega
2Responder dentro de las 24 horas y proceder a tratar el problema.
3. 1 año de servicio de reparación gratuito (sólo sin daños humanos).
4Solución de almacenaje global proporcionada
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMGes nuestra fábrica cooperadora. Tiene más de 80 años de historia de fabricación de máquinas herramientas. El primer torno, máquina de perforación y máquina de perforación nacieron aquí.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Exposición:
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
