Calidad Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado fábrica
<
Calidad Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado fábrica
Calidad Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado fábrica
>

Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado

Nombre de la Marca: SMTCL
Número de modelo: El HTC 40P1500
Lugar de origen: China
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Torno inclinado del CNC de la cama de la alta rigidez

Torno del CNC de la cama de la inclinación de la VUELTA de VIVA

Máquina horizontal del torno del CNC de FANUC

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: HTC 40P
CNC o no: CNC palabra clave: Torno CNC de lecho inclinado de trabajo pesado
Duración máxima girada (mm): 1500 Velocidad máxima del eje (rpm): 3500 r.p.m
El número de unidades de la unidad de ensayo: 270 En caso de que el vehículo no cumpla las condiciones siguientes:: 1510
Diámetro máximo de giro: Φ500 Duración máxima de giro: 1500
Balanceo máximo sobre la cama: Φ600 El movimiento máximo sobre el deslizamiento: Φ400
Resaltar

centro de torneado del CNC

,

Máquina combinada de fresado de torno de torneado de metales

,

Torno de lecho inclinado de trabajo pesado

Descripción del producto

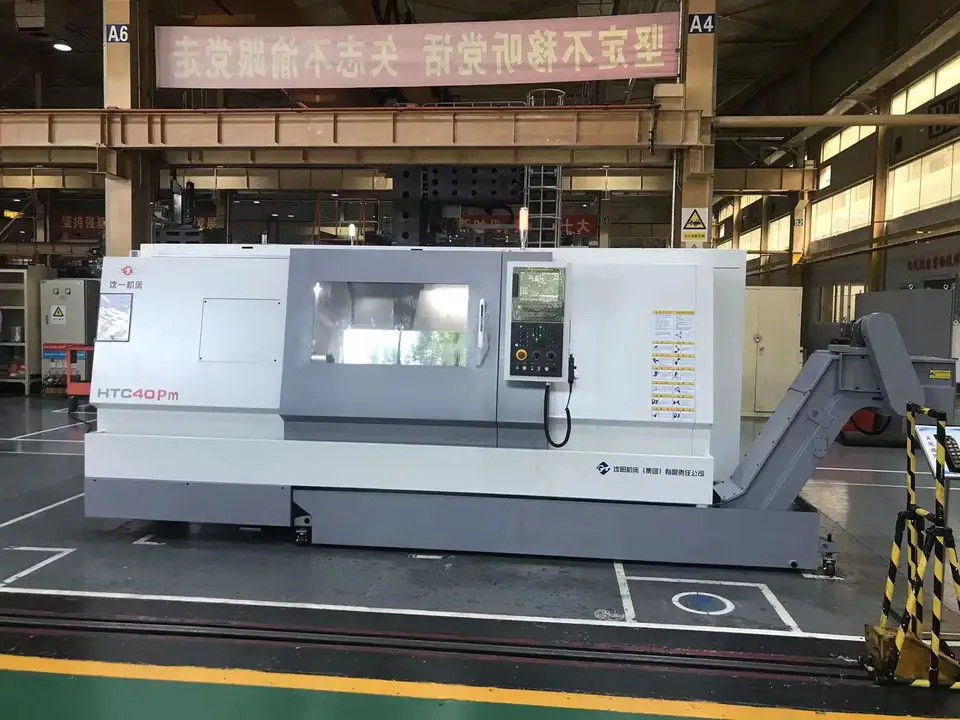

Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado 0

Descripción del producto:


Torno CNC de bancada inclinada horizontal de la serie SMTCL SYMG HTC40P1500
Actualización de potencia del riel deslizante, "alto", "grande", "en", desde la fuerza inherente. Husillo de alta rigidez integral, bancada inclinada integral, riel de guía deslizante endurecido, asiento trasero del riel de guía. El torno CNC horizontal HTC 40P es adecuado para procesar todo tipo de piezas de eje y disco, satisfaciendo eficazmente las necesidades de procesamiento de jaulas de fútbol, mandriles de automóviles, ejes de engranajes de motor, taqués de válvulas y otras piezas.

Características del producto:

1. Aumente el par del husillo, aumente las especificaciones de los rodamientos para proporcionar más potencia y rigidez, husillo A2-8 estándar, husillo A2-11 opcional

2. HTC40P adopta un diseño de barra de optimización de bancada general de 45°, la fuerza de corte es más estable. La bancada está hecha de hierro fundido de alta densidad con alta resistencia y buena absorción de impactos

3. Toda la guía adopta una guía deslizante endurecida, el ancho del riel de guía alcanza los 110 mm, la envergadura del riel de guía alcanza los 380 mm, lo que brinda una mayor longitud de procesamiento y una mayor rigidez

4. Asiento trasero HTC40P con riel de guía deslizante integrado en la bancada, manguito telescópico, bloqueo manual, buena rigidez

Detalles del producto:
Husillo de alta rigidez integral
El producto aumenta el par del husillo y mejora la especificación del rodamiento para proporcionar más potencia y rigidez. El husillo A2-8 es una configuración estándar y el husillo A2-11 es opcional.
Cuerpo de la máquina herramienta con inclinación general
HTC40P adopta un diseño en forma de costilla de optimización general del cuerpo de 45°, y presenta una mejor estabilidad de soporte de fuerza durante el corte. El material de la bancada adopta hierro fundido de alta densidad y presenta alta resistencia y buena absorción de impactos.
Riel de guía deslizante endurecido por temple
El riel de guía adopta completamente un riel de guía deslizante endurecido por temple, el ancho del riel de guía alcanza los 110 mm y la envergadura del riel de guía alcanza los 380 mm, lo que brinda una mayor precisión de mecanizado y una mayor rigidez.
Contrapunto del riel de guía
El contrapunto de HTC40P está configurado con un riel de guía deslizante integrado con el cuerpo de la máquina herramienta, manguito telescópico y bloqueo manual, y presenta buena rigidez.
Torreta servo
La torreta adopta el modo de bloqueo hidráulico de accionamiento servo, y el portaherramientas presenta silencio, alta velocidad, gran par y cambio rápido de herramientas.
Alimentación de 2 ejes
El eje X y el eje Z adoptan un servomotor para el accionamiento y se realiza el acoplamiento directo con el husillo de bolas a través del acoplamiento del eje elástico, de modo que los usuarios obtienen una buena precisión de mecanizado y un rendimiento de mecanizado estable.
Parámetros del producto:
Artículos
Unidades
HTC4P 1000
Especificación de longitud
mm
1500
Diámetro máximo de oscilación sobre la bancada
mm
Φ600
Longitud máxima de corte
mm
1500
Diámetro máximo de corte
mm
Φ500
Diámetro máximo de oscilación sobre el carro transversal
mm
Φ400
Tipo y código de nariz del husillo
-
A2-8
Diámetro del orificio del husillo
mm
Φ80
Diámetro máximo de paso de la barra
mm
Φ66
Cabezal
Rango de velocidad del husillo
r/min
50-3500
Par máximo de salida del husillo (GSK988TA)
Nm
302
Pasos de velocidad del husillo
-
Velocidades infinitamente variables
Potencia de salida del motor principal ZJY265A-15AM
kW
18,5 (30 minutos)/15 (nominal)
Mandril
Diámetro/tipo del mandril
pulgadas
8"
Velocidad de avance rápido del eje X (riel de guía rodante)
m/min
15
Velocidad de avance rápido del eje Z (riel de guía rodante)
m/min
15
Recorrido del eje X
mm
270
Recorrido del eje Z
mm
1510
Recorrido del manguito del contrapunto
mm
100
Conicidad del manguito del contrapunto
morse
4#
Tipo de portaherramientas estándar
Tamaño de la herramienta

12 posiciones horizontales
Herramienta de torneado cilíndrica
mm
25X25
Diámetro de la barra de la herramienta de mandrinado
mm
Φ40/Φ32/Φ25/Φ20
Si el cabezal de corte puede seleccionar la mano del cortador fácilmente
-
sí
Capacidad máxima de carga
Piezas de trabajo de disco
kg
200
Piezas de trabajo de eje
kg
500
Peso de la máquina
kg
6000
Dimensión total (LXWXH)
mm
4100X2050X1960

Aplicación industrial:

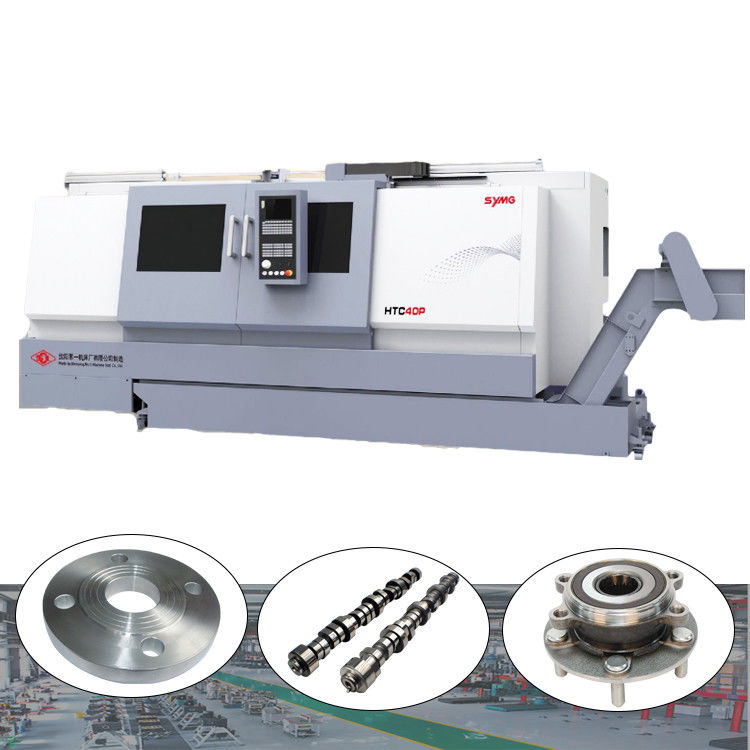

Muestras de piezas de trabajo

1. Jaula de bolas exterior, jaula de bolas interior, eje del rotor, carcasa del diferencial,
2. Eje dentado, árbol de levas, eje del rotor del turbocompresor, semieje,
3. Rodillo de placa, biela de pistón, eje transversal, eje de dirección.

Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado 1

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad

1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3.  Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega

Por qué elegirnos:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado 2
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:

Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado 3

Exposición:

Torno CNC SMTCL HTC40P Máquina de Torneado de Metal Torno Fresador Combinado 4

Preguntas frecuentes:

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
