SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal

Nombre de la Marca: SMTCL
Número de modelo: Htc63q
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 sistemas por mes
Las etiquetas

Torno inclinado del CNC de la cama de la alta rigidez

Torno del CNC de la cama de la inclinación de la VUELTA de VIVA

Máquina horizontal del torno del CNC de FANUC

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: Htc63q
palabra clave: Centro de torneado CNC, torno CNC de lecho inclinado Diámetro que corta máximo: Se aplicará el procedimiento siguiente:
máx. longitud de corte: Se trata de los siguientes: Max. balancearse sobre la cama: Φ700
Max. Swing dia. sobre el hueco de la cama: Φ600 Diámetro de diámetro interior de eje: Φ150

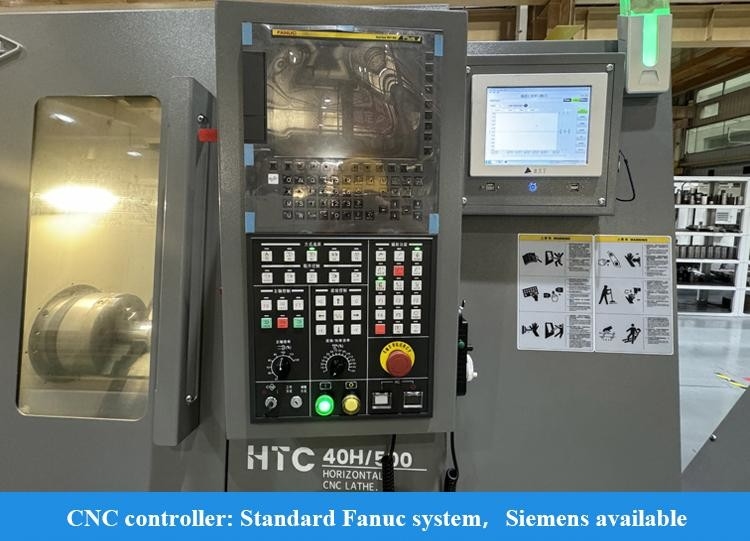

Sistema de control CNC: GSK/FANUC/SIEMENS
Resaltar

Centro de torneado de torno CNC de trabajo pesado

,

HTC 50t Lecho inclinado Torno CNC

,

75 grados inclinado cama CNC torno

Descripción del producto

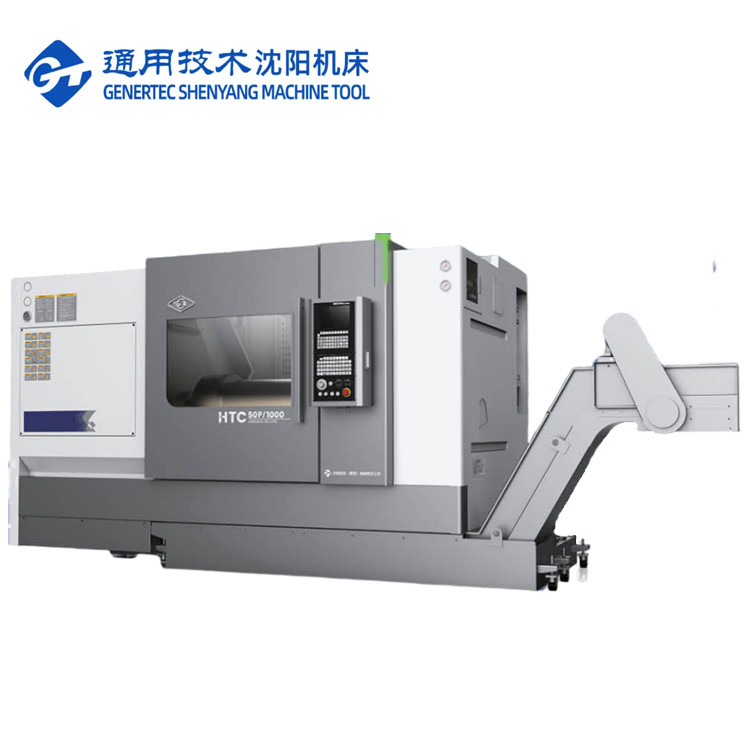

SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 0

Descripción del producto:

Torno CNC de bancada inclinada SMTCL HTC63Q Longitud máxima de corte 3000 mm Torno CNC horizontal
El HTC63Q es un producto con ventajas notables. Tiene una estructura de bancada de alta rigidez, lo que garantiza la estabilidad del mecanizado. Equipado con un sistema de control numérico avanzado, es cómodo de operar y presenta alta precisión. Su eficiente sistema de husillo permite el corte a alta velocidad, mejorando en gran medida la eficiencia del mecanizado. Es adecuado para el mecanizado de diversas piezas de eje y disco, y puede manejar con precisión procesos complejos. Es una opción confiable para el procesamiento mecánico.

Características del producto:

1, Alta precisión

◆ Tornillo y riel guía de alta precisión
◆ Rodamientos de husillo de alta precisión
◆ Cuantificación de los estándares de proceso
◆ Regla de rejilla de alta precisión
2, Alta eficiencia
◆ Aplicación de código modular del sistema
◆ Configuración funcional completa, lo que permite la producción inteligente
◆ Torreta servo de alta eficiencia
◆ Husillo de corte de alto rendimiento y servicio pesado
3, Alta rigidez
◆ Bancada de hierro fundido de alta calidad, etc.
◆ Fundiciones clave: caja de cabezal de gran envergadura
◆ Husillo de alta potencia y alto par
◆ Torreta de herramientas de alta rigidez
Detalles del producto:
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 1

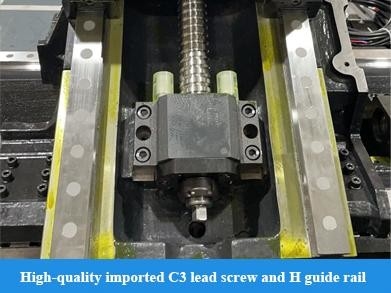

Tornillos y rieles guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles guía de grado H, y es accionado directamente por servomotores para lograr una excelente precisión de funcionamiento
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 2

Rodamientos de rodillos cilíndricos de husillo de alta precisión

Adopta rodamientos de rodillos cilíndricos de grado P4 importados de alta calidad y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 3

Eje de dos velocidades

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar un funcionamiento rápido y estable de la máquina herramienta
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 4
Configuración funcional completa, lo que permite
producción inteligente
Se pueden configurar diferentes configuraciones de módulos, como el reposo estable, el sub-husillo, el contrapunto servo y el eje Y
según los diferentes requisitos de la pieza de trabajo. Puede realizar el procesamiento de múltiples secuencias de piezas de trabajo, y también puede estar equipado con medición de piezas de trabajo, herramientas
configurador, módulos de automatización, etc., para mejorar la eficiencia del trabajo.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 5
Contrapunto de husillo pequeño
Está equipado con un contrapunto de estructura de husillo pequeño, y tiene rodamientos de rodillos cónicos
y rodamientos de bolas de contacto angular instalados internamente para mejorar la rigidez de corte del extremo del contrapunto y garantizar el efecto de corte de las piezas de eje largo.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 6
Bancada de alta rigidez
La bancada es una bancada inclinada a 45°, con una estructura de nervaduras optimizada y reforzada en el interior. Está fundida en una sola pieza con fundiciones de alta calidad, y todo el eje adopta una estructura de riel duro, lo que mejora eficazmente la rigidez dinámica. La unión entre la bancada y el cabezal se raspa y se rectifica mediante una superficie de doble apoyo, lo que mejora aún más la rigidez de corte de toda la máquina.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 7

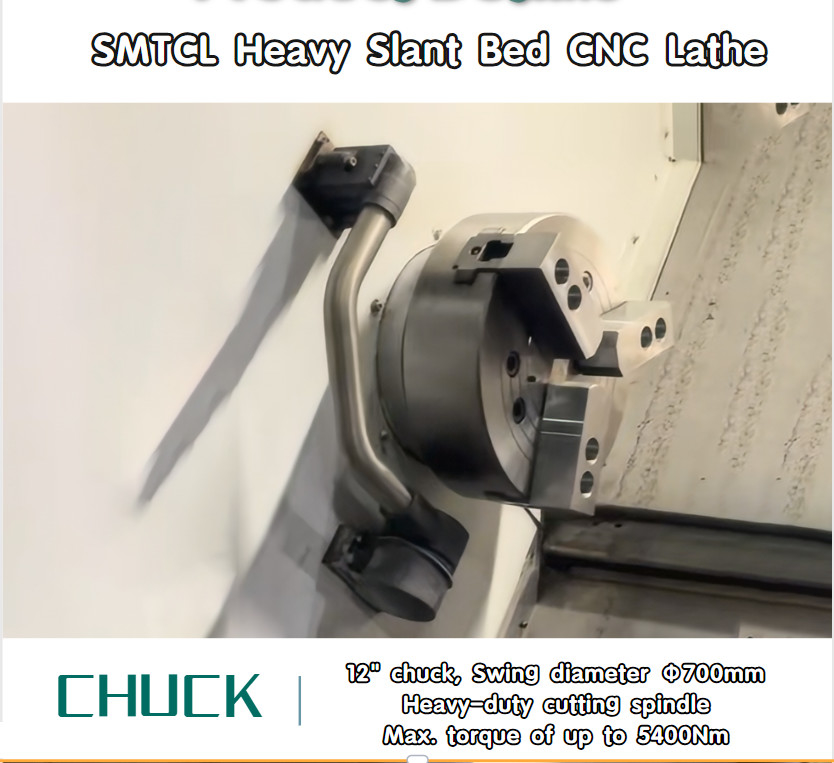

Husillo de corte de alto rendimiento y servicio pesado
El motor de alta potencia se combina con un husillo de corte de servicio pesado, con un par máximo
de hasta 5400 Nm y una profundidad de corte de más de 10 mm por un lado, lo que mejora la eficiencia de corte.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 8
Husillo de alta rigidez
El componente del cabezal de gran envergadura adopta
soporte compuesto de rodamientos de rodillos cilíndricos de doble hilera importados y contacto angular
rodamientos de bolas en la parte delantera y trasera, lo que mejora la rigidez y el par del husillo
y logra excelentes efectos de corte pesado del husillo.
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 9

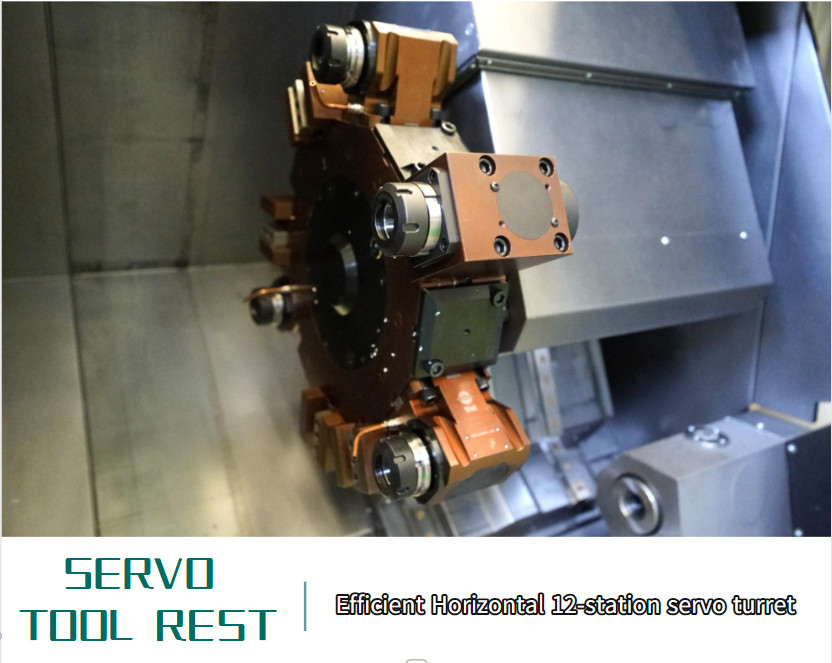

Torreta servo eficiente

El servomotor de alta eficiencia se adopta para controlar la indexación precisa del cabezal de corte, lo que garantiza que mantenga una fuerte
capacidades de procesamiento y un rendimiento estable de cambio de herramienta durante el funcionamiento a alta velocidad. El cambio de herramienta más rápido en estaciones adyacentes solo toma 0,4 segundos, lo cual es rápido y
tiene una alta eficiencia de procesamiento.

Parámetros del producto:
Artículos
Unidades
HTC63Q
Diámetro máximo de corte (eje/disco)
mm
Φ600/Φ630
Longitud máxima de corte
mm
1000/1500/2000/3000
Diámetro máximo de oscilación sobre la bancada
mm
Φ700
Diámetro máximo de oscilación sobre la brecha de la bancada
mm
Φ600
Husillo


Modelo de nariz del husillo
-
A2-11
Diámetro interior del rodamiento delantero
mm
Φ160
Conicidad del husillo y tamaño del orificio

1:20;Φ150
Diámetro del orificio del husillo Máx.
mm
Φ104
Diámetro máximo de la barra
mm
Φ85
Diámetro del mandril estándar
pulgadas
12"
Rango de velocidad del husillo
r/min
35-2000
Par máximo del husillo
Nm
1250
Serie de velocidad del husillo

Dos engranajes mecánicos
Potencia de salida del motor principal continua/30 min.
kW
20/30
Eje X/Z
Velocidad de avance rápido del eje X
mm
15
Velocidad de avance rápido del eje Z
mm
15
Recorrido del eje X
mm
320
Recorrido del eje Z
mm
1010/1600/2100/3100
Contrapunto
Recorrido del contrapunto
mm
900/1400/1900/2900
Método de accionamiento del contrapunto

Arrastre de la montura
Recorrido de la manga del contrapunto
mm
150
Diámetro de la manga del contrapunto
mm
Φ120
Conicidad del orificio cónico del contrapunto

Morse 5#
Torreta de herramientas
Forma de la torreta de herramientas

Torreta servo horizontal de 12 estaciones
Altura central
mm
160
Tamaño de la herramienta
mm
32X32
Si se puede elegir la herramienta cercana
mm
sí
Capacidad máxima de carga
Piezas de trabajo de disco
kg
800
Piezas de trabajo de eje
kg
1300
Otros
Distancia entre el centro del husillo y el suelo
mm
1085.5
Peso de la máquina
kg
7000/8500/10000/12500

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada

2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 10
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, la taladradora y la mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 11
Exposición:

SMTCL Lecho inclinado Torno CNC HTC63Q longitud de corte máxima 3000 mm Torno CNC horizontal 12

Preguntas frecuentes:

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individual
Post-ventas: 7 días 24 horas de servicio en línea, Guía remota de instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para instalar de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
