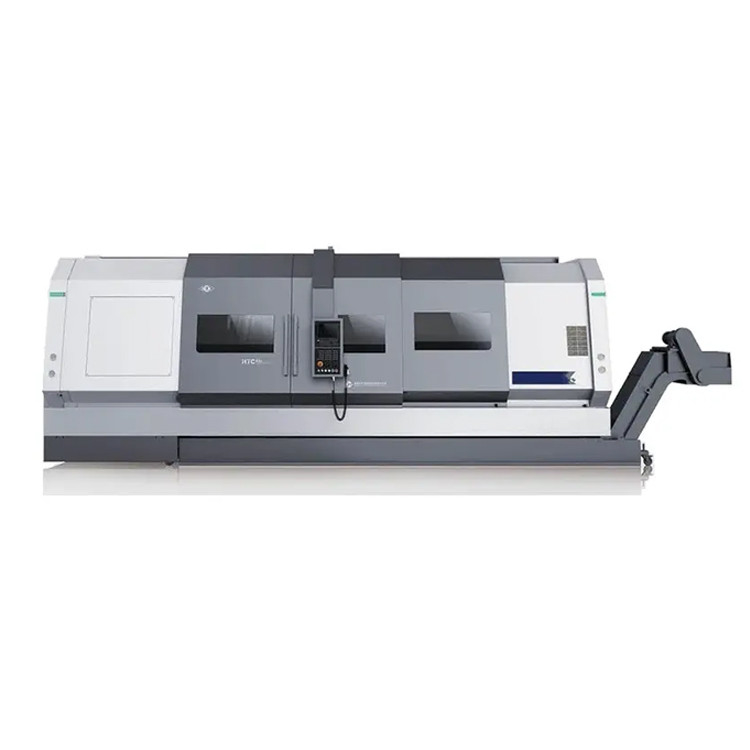

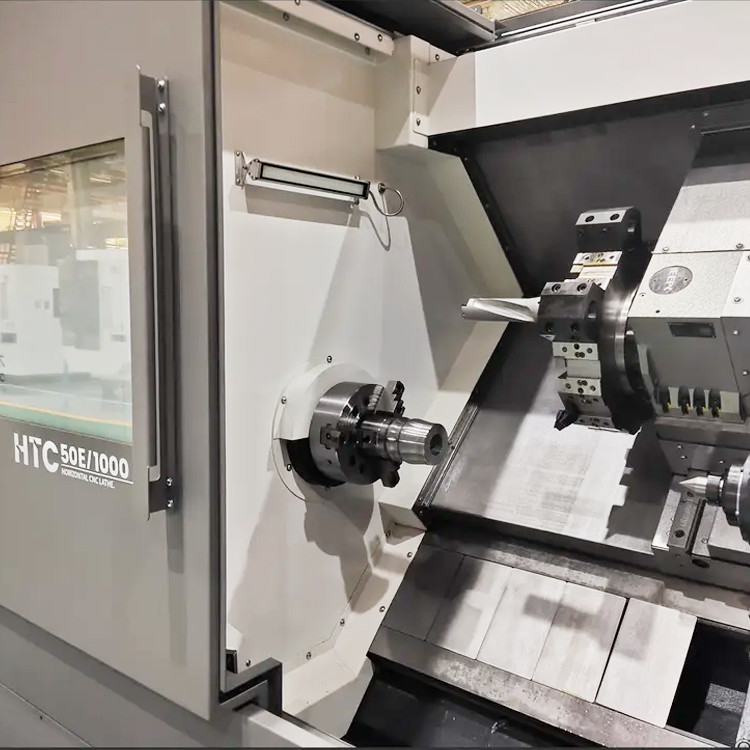

SMTCL Torno CNC HTC 50n Controlador Fanuc Herramienta en vivo Cama inclinada Torno CNC Centro de torneado CNC horizontal
Nombre de la Marca:
SMTCL
Número de modelo:
El HTC 50n
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 sistemas por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | El HTC 50n |
|---|---|---|---|
| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| palabra clave: | Girando en el centro, el torno CNC de cama inclinada | Solicitud: | Trabajo de metales multiusos |
| Max. balancearse sobre la cama: | Φ500 | Diámetro que corta máximo: | Φ500 |
| máx. longitud de corte: | Se trata de las empresas de la Unión Europea. | Diámetro de diámetro interior de eje: | F80 |
| Resaltar |
Torno CNC de lecho inclinado HTC 50n,Controllador de herramientas en vivo Torno de cama inclinada,SMTCL |
||
Descripción del producto
Descripción del producto:
Slant bed CNC lathe HTC 50n Full Function CNC Lathe Turning Center, también conocido como el centro de torsión de máquinas de la mano

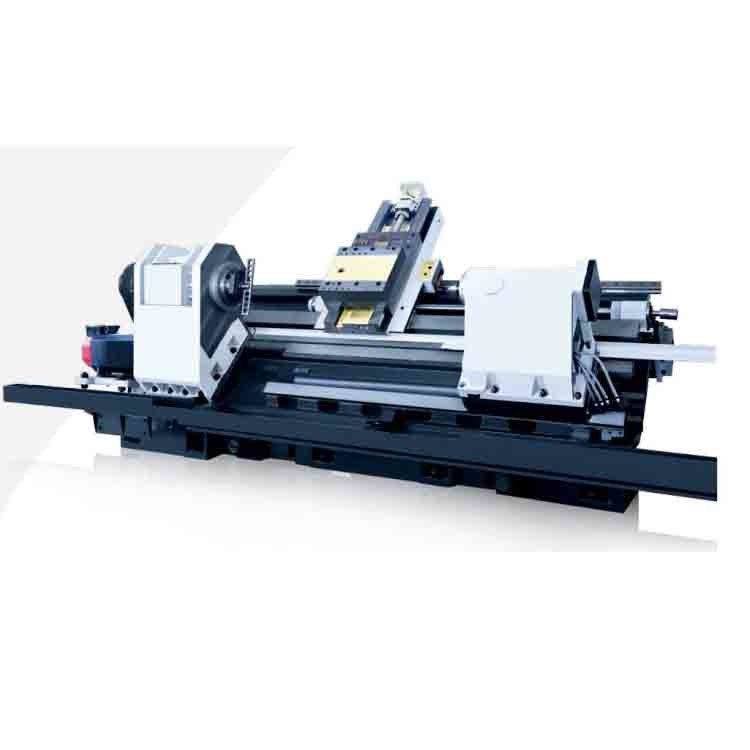

HTC 50n horizontal CNC lathe can be selected with 45° integral inclined bed, casting by resin sand process, reasonable internal rib layout, wide guide surface, high overall rigidity of the bed. El latón CNC horizontal HTC 50n puede seleccionarse con un lecho inclinado integral de 45°, fundido por el proceso de arena de resina, un diseño razonable de las costillas internas, una amplia superficie de guía, una alta rigidez general de la cama,Con buen rendimiento de torsión.Las ventajas de la eliminación de chips.
Características del producto:
A:Alta rigidez
Adopta un lecho inclinado integral de alta rigidez de 45° y 75° y todas las piezas fundidas están optimizadas por elementos finitos
Este método elimina eficazmente las vibraciones durante el funcionamiento y el corte de la máquina, mejora la fiabilidad y es fácil de
mantener, lo que permite a los clientes obtener una calidad de procesamiento duradera y estable.
Este método elimina eficazmente las vibraciones durante el funcionamiento y el corte de la máquina, mejora la fiabilidad y es fácil de
mantener, lo que permite a los clientes obtener una calidad de procesamiento duradera y estable.
B:alta precisión
Todas las piezas de la máquina herramienta adoptan piezas de rectificación de precisión de fabricantes conocidos en el país y en el extranjero.El diseño estructural avanzado y las medidas de proceso perfectas hacen que el diseño general sea compacto, armoniosa y buena rigidez, asegurando que la máquina herramienta tenga una alta precisión de mecanizado y una retención de precisión a largo plazo.
C: Agradable
Máquina herramienta con lecho inclinado a 75° en su conjunto, equipada con un marco central vertical y horizontal, el centro del husillo está más cerca del operador,que es conveniente para la carga y descarga de piezas de trabajo y la eliminación de astillas.
D:configuración rica
La máquina se puede configurar con varios módulos para satisfacer las diferentes necesidades de los clientes.con una configuración rica y un rendimiento de alto costo.
Parámetros del producto:
|
Punto de trabajo
|
Unidad
|
El HTC 50n.
|
|
Max. Muévete por la cama.
|
En el caso de los
|
F650
|
|
Max. girar sobre el coche
|
En el caso de los
|
Φ500
|
|
Diámetro máximo de corte (disco/eje)
|
En el caso de los
|
Φ500
|
|
Duración máxima de corte
|
En el caso de los
|
500/1000/1500/2000/2500
|
|
Diámetro del brote del husillo
|
En el caso de los
|
F80
|
|
Forma de la nariz del husillo
|
|
A2 a 8
|
|
Diámetro máximo a través de la barra
|
En el caso de los
|
Frm 65
|
|
Potencia del motor principal (continua / 30 min)
|
El peso
|
El 22/30
|
|
Rango de velocidad del husillo / par de salida máximo
|
r/min
|
35 es 3000 / 860.
|
|
Diámetro de la llave
|
pulgadas
|
10 ¢
|
|
Viaje máximo del eje X
|
En el caso de los
|
270
|
|
Viaje máximo del eje Z
|
En el caso de los
|
Se trata de un número de 600/1100/1600/2100/2600.
|
|
Velocidad rápida (eje X / Z)
|
el número de unidades
|
¿Qué es el 12?
|
|

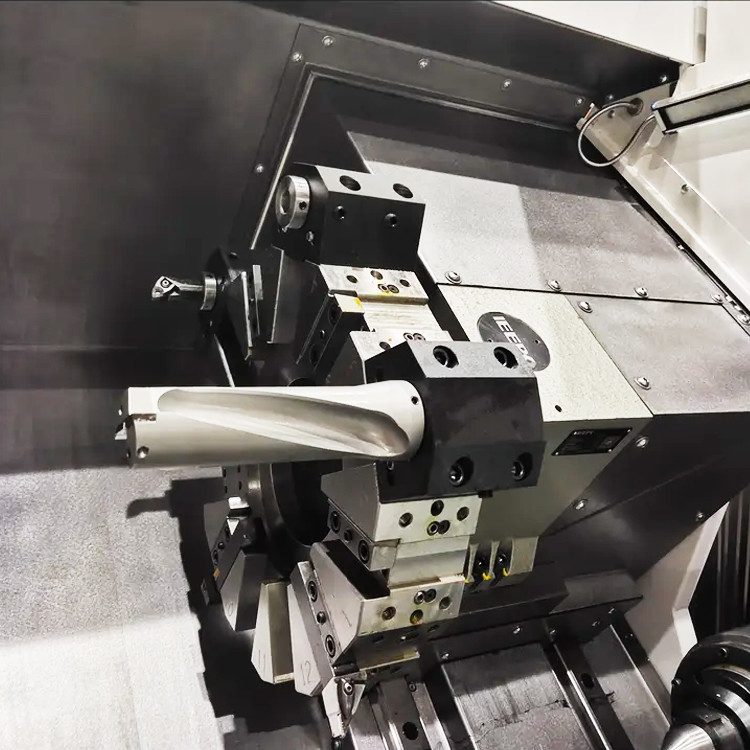

Forma de la torreta de herramientas
|
|
Torreta horizontal de 12 posiciones
|
|
Tamaño del bastón de herramienta
|
En el caso de los
|
25X25/Φ50
|
|
Precisión de posicionamiento (eje X)
|
En el caso de los
|
0.01
|
|
Precisión de posicionamiento (eje Z)
|
En el caso de los
|
0¿Por qué no lo haces?035
|
|
Precisión de reposicionamiento ((eje X)
|
En el caso de los
|
0.005
|
|
Precisión de reposicionamiento ((eje Z)
|
En el caso de los
|
0¿Por qué no lo haces?020
|
|
Precisión de mecanizado
|
|
IT6
|
|
Peso máximo de la pieza de disco
|
En kg
|
200
|
|
Peso máximo de la pieza de trabajo del eje
|
En kg
|
800
|
|
peso de la máquina
|
En kg
|
5500 / 7500 / 9000 / 11000 / 12500
|
|
Dimensiones generales de la máquina (LxWxH)
|
En el caso de los
|
- ¿ Qué es eso? - ¿ Qué es eso?
5500 por 2286 por 2260 por 6050 por 2286 por 2260
|
Aplicación en la industria:
Ejemplo de pieza de trabajo: manga de guía
Modelo de procesamiento: HTC50t Material de la pieza de trabajo: 27SiMn Velocidad lineal: 120-180m/min Velocidad de alimentación: 0,1-8mm/r (incluido el hilo) Eficiencia de procesamiento: 26 minutos
Ejemplo de pieza de trabajo: cilindro medio de 500
Modelo de procesamiento: HTC63350t Material de la pieza de trabajo: 27SiMn Velocidad lineal: 120-180m/min Velocidad de alimentación: 02-10mm/r (incluido el hilo) Eficiencia de procesamiento: 75 minutos
Ejemplo de pieza de trabajo: Eje de accionamiento
Modelo de procesamiento: CQ850n Material de la pieza de trabajo: 40Cr Velocidad lineal: 150-180m/min Velocidad de alimentación: 0,1-0,3mm/r Eficiencia de procesamiento: 12 minutos
Ejemplo de pieza: eje RE2B
Modelo de procesamiento: HTC63n (doble torreta) Material de la pieza de trabajo: 35CrMo Velocidad lineal: 150-260m/min Tasa de alimentación: 0.2-0.5mm/r (incluido el hilo) Eficiencia de procesamiento: 39 minutos.
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Exposición:
Preguntas frecuentes:
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
